Буржуйка из газового баллона своими руками

Любой, у кого, по крайней мере, минимальные навыки в сварочных работах, могут сделать буржуйка из газового цилиндра. Проект довольно прост, и понять, что специфики работы не сложно, пошаговые инструкции помогут. Для производства можно использовать любой газовый цилиндр с подходящим размером, который должен быть предварительно подготовлен, чтобы избежать возгорания газа или его взрыва.

Принцип работы устройства

Буржуйка из газового цилиндра на топливо или отходы – простейший дизайн, который работает как обычная печь и надежна. Тело – это старый цилиндр, благодаря большой толщине стенки, она обеспечивает хорошее рассеивание тепла и служит намного дольше, чем сорты из листового металла.

Принцип эксплуатации очень прост – топливо вставляется в основную камеру, через его тепловое тепло переносится через стенки в комнату и быстро нагревает пространство. Производительность зависит от размера печи, поэтому не следует использовать небольшие цилиндры.

Для облегчения удаления продуктов сгорания решетки обычно размещаются, а отсек выполнен в нижней части для сбора золы. И дым выгружается дымоходом сверху, что сварена или прикреплена к другому подходящему способу. Дизайн очень прост, поэтому он хорошо подходит для гаражей, коробок и других рабочих мест.

Какой баллон выбрать для буржуйки

Для того, чтобы система была эффективно работать, она должна иметь определенный размер. Поэтому версии 5 или 12 литровых версий не подходят, потому что они очень маленькие. Если вам нужно прогреть небольшое пространство, вы можете использовать вариант мощностью 27 литров.

Сделать Burzhuyka из бутылки с газом на длинной горящей древесине, лучше всего использовать продукты для 40 или 50 литров. Они идеально подходят для таких целей и имеют размеры, необходимые для удобного использования.

Чтобы не испортить хороший цилиндр, вы можете купить старый или поврежденный в доставке, будет стоить недорого.

Все варианты подходят для работы, государство не важно. Самое главное, что не должно быть серьезного ущерба или деформации. Самым важным является размер, так что было удобно ложиться дровами.

Из чего сделать дверцы

Это действительная часть проекта, потому что утилита и безопасность камина зависит от него. Нет особых требований, один из двух сортов чаще всего используется, потому что они адаптированы к духовке из газового цилиндра.

Первый вариант – кусочки металла, оставленные после резки отверстий в руках укуса. Это решение удобно, потому что элементы идеально подходят и имеют те же свойства, что и те, что они не будут деформироваться. Но есть также осложнения – вы должны выбрать и сварить петли с правильным размером и сделать защелку.

Второй вариант – готовые двери из чугуна – постоянное решение, которое не боится всех температур и служит в течение длительного времени. Самое главное – выбрать продукт с подходящим размером и точно вырезать отверстие для него. Металлический угол приварен к краю к краю вырез, в котором винтовые отверстия пробурены.

Самое главное – точно отрегулировать элементы, чтобы не было высоких слотов, и дверь крепко закрывается. Важно, чтобы они были надежно закрыты, и петли обеспечивают легкое открытие и не согнуты со временем.

Как улучшить теплоотдачу

Прежде чем сделать горелку из бутылки на газа для отходов или дерева, стоит понять, как увеличить свою производительность. Лучше проанализировать этот момент заранее, потому что благодаря этому вы можете значительно улучшить отопление и снизить расход топлива:

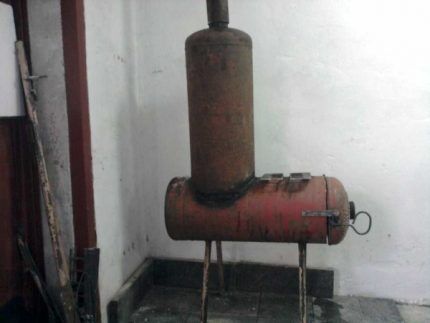

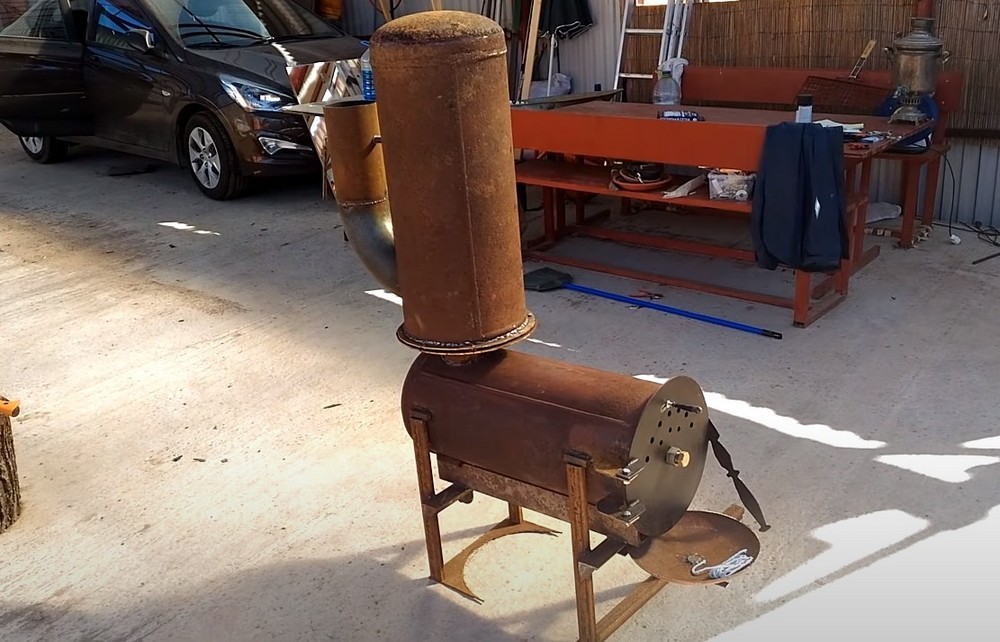

Сварка двух цилиндров. Горизонтальная часть приварена к вертикальной печи, благодаря которой повышается поверхность теплообмена. Добавляя арки в дымоход. В результате горячий воздух выходит намного медленнее, что увеличивает эффективность нагрева. Самое главное – выбрать такое ряд изгибов, чтобы не ухудшаться. Вы можете узнать, как сделать длинногощую бутылку газа. Отличается наличием камеры дожига, за счет которой снижается расход дров, а КПД повышается. Но конструкция намного сложнее. Часто к краям приваривают П-образные трубы или профили для увеличения теплового КПД. Другой вариант – установить сетчатый каркас и заполнить пространство вокруг печи камнями.

Можно обложить горизонтальный буржук кирпичом и получить самодельную печь.

Возможны и другие варианты – конструкция из металлического каркаса, приваренного к внешней стороне баллона. А проще всего отделать поверхность стены, возле которой стоит буржуйк или световозвращающий материал для направления тепла в комнату.

Как сделать буржуйку из газового баллона своими руками

Если вы знаете, как сделать своими руками газовый баллон из газового баллона на отходах, сначала найдите чертежи. Существует другая конфигурация печи, поскольку для нее требуется контейнер для отходов и инжектор в форме трубы с отверстиями для эффективного сжигания. Эту разновидность сложно реализовать, проще сделать классическую дровяную печь.

Перед началом работы необходимо очистить баллон от остатков газа и избавиться от запаха духов. Для этого сначала выньте элемент наружу и полностью откройте вентиль, чтобы содержимое вытекло. Затем конденсат нужно слить, что и дает резкий запах. После этого желательно заполнить емкость до верха водой, чтобы удалить остатки раствора и выпустить газ. После слива воды можно приступать к работе.

Еще по теме:  Изготовление кондуктора для холодной ковки – этапы и технология процесса

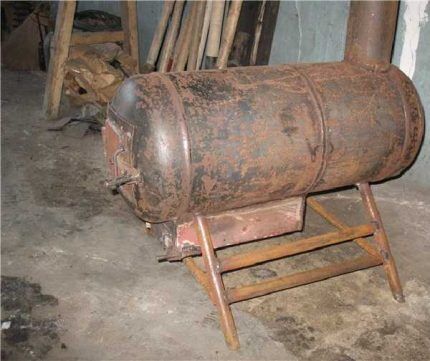

Буржуйка горизонтального типа

Такой вариант занимает больше места, но может стать отличным решением для экономного использования дров. Их можно укладывать в несколько рядов, чтобы пригорание происходило постепенно. Однако горизонтальная версия может представлять опасность ожога, так как при горении поверхность сильно нагревается. Его следует собирать следующим образом:

Дверь проще всего сделать вверху. Можно оставить клапан для регулирования подачи воздуха или вместо него можно установить специальный штуцер. Если будет установлена ​​готовая дверь, сделайте под нее отверстие, предварительно приварив по периметру уголка для коробки. Сделайте проем для дымохода на противоположной от двери стороне с выемкой примерно в 20 см от края. Чтобы не прорезать точно под дымоход, можно сделать отверстие и приварить его металлическим кольцом, к которому и приваривается дымоход. Для облегчения удаления золы желательно разместить внутри решеток. Самый простой способ – взять два уголка, которые приклеены на нужном уровне. Затем положите на них самодельную арматуру или уже готовую чугунную решетку, если найдете подходящий размер. Приварите кронштейны или ножки к нижней части решетки. Расстояние от земли следует выбирать так, чтобы пол не перегревался и вся поверхность баллона отдавала тепло в помещение. Здесь нет особых требований, главное, чтобы печь была устойчивой и безопасной.

В других местах необходимо использовать асбестовый шнур для герметизации дверного фальца.

Прежде чем делать горизонтальный газовый баллон в гараже, убедитесь, что для него достаточно места. Дело в том, что вокруг конструкции нужно будет оставить пространство не менее метра, а в небольших гаражах это сделать сложно.

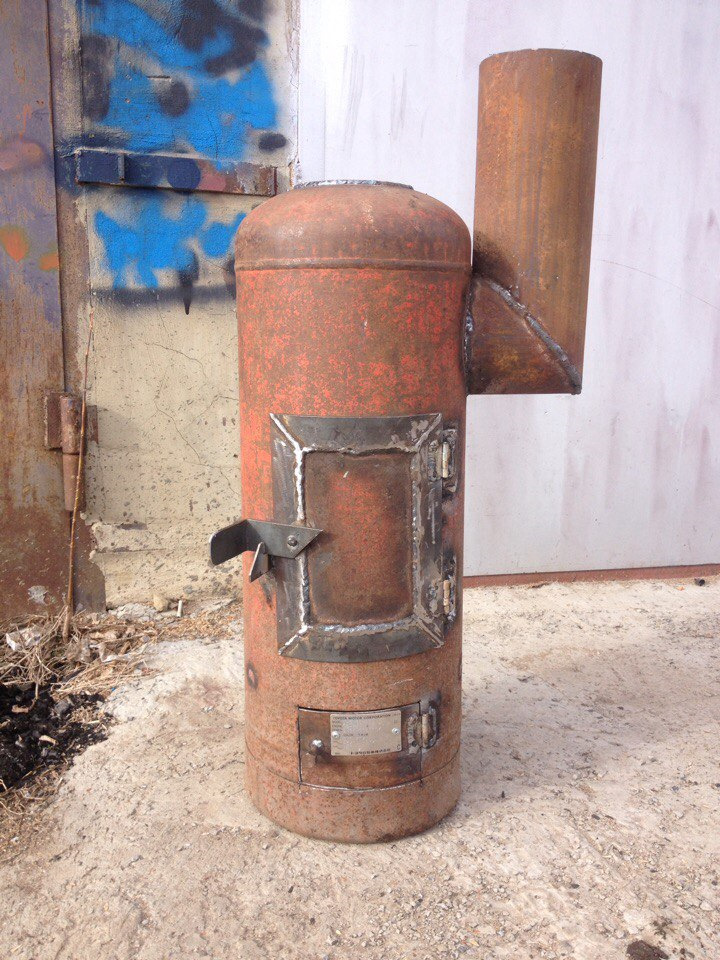

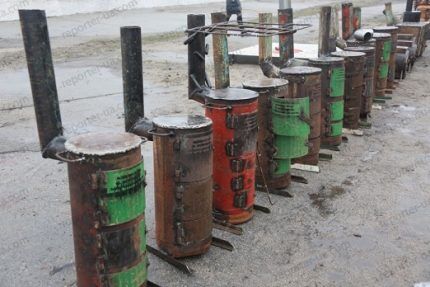

Вертикальная буржуйка из газового баллона

Такое решение намного компактнее и занимает минимум места, поэтому применяется чаще. Такую плиту удобнее всего поставить в углу, чтобы она меньше мешала передвижению. Инструкция выполнения выглядит так:

Внизу необходимо сделать опоры или приварить площадку диаметром больше диаметра цилиндра. Это обеспечит устойчивость конструкции. Если пол в комнате неровный, можно сделать регулируемые ножки, чтобы буржуйк идеально выровнялся. Снимите задвижку и в месте ее установки проделайте отверстие диаметром, совместимым с диаметром будущего дымохода. Обычно используется труба от 10 см и чуть больше. Для удобства ее крепления по периметру проема калитку сварите из металлической полосы. Шаг назад прим. 10 см от дна баллона и прорежьте дверцу зольника, обычно они небольшие по высоте. Помните, что через это отверстие будет выходить пепел, оно не должно быть слишком маленьким. Закрепите калитку на 2 петлях, чтобы она двигалась равномерно и не наклонялась. Сделайте дверцу для загрузки дров над зольником. Он намного больше, нижняя часть должна быть примерно в 10 см от верхнего края первой лунки. Очень важно, чтобы этот элемент был надежно закреплен. Подумайте, какая защелка обеспечит легкое закрывание и легкое открывание. Учтите, что во время работы поверхность сильно нагревается. Примерно на полпути между двумя отверстиями приварите несколько уголков, чтобы создать опору для будущей решетки. Приварите его из арматуры к размеру цилиндра, используйте стержни большого диаметра, так как тонкие стержни быстро сгорают, и вам придется их заменить.

Сварите сразу несколько решеток, и их потом не придется переделывать.

Собирая своими руками вертикальный газовый баллон на дрова для гаража, стоит обратить основное внимание на прочное крепление двери и качественное соединение корпуса с дымоходом. Если есть щели, их следует заделать асбоцементным шнуром.

Собрать духовку для обогрева из газового баллона несложно. Главное, правильно его подготовить, чтобы избавиться от остатков газа и парфюмерии, и соблюдать инструкцию по работе. Важно аккуратно соединить детали и убрать шторм в безопасное место. Проще всего посмотреть видео, чтобы лучше понять процесс.

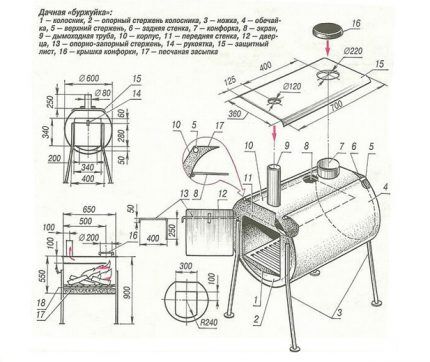

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Во многих частных домах можно найти старую баллону под сжиженный газ. Из этого изделия можно сделать много полезных вещей, например, незамысловатый обогреватель.

Если есть желание и сварочный аппарат, то буржуку газового баллона своими руками можно сделать без особых хлопот. Конечно, вам понадобится несколько дополнительных материалов.

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор очень просто: в печь кладут дрова, они горят, корпус печи нагревается и отдает тепло окружающему воздуху. Дымовые газы выводятся через дымоход, а зола через решетку поступает в зольный ящик, который необходимо периодически очищать.

Одно из главных достоинств очага – простота его конструкции. Строгих размеров нет, главное, чтобы корпус выдерживал жару и дымоход работал исправно. Опытный мастер может изготовить такую ​​печь за несколько часов. С его помощью можно сжигать практически любую сухую древесину: бревна и опилки. На нашем сайте есть статья, в которой подробно описан процесс создания камина своими руками.

Еще по теме:  Выбор кондиционера – рейтинг лучших моделей 2020 года | Главный эксперт

Для обогрева буржуйка и других горючих материалов: солярки, угля, торфа, бытового мусора и т. Д. Такую печь при желании можно довольно успешно приготовить. Этот момент следует учесть перед тем, как приступить к возведению конструкции, чтобы получить ровную варочную поверхность.

Однако следует учитывать и недостатки такого отопительного решения. Во-первых, велик риск ожогов и возгораний.

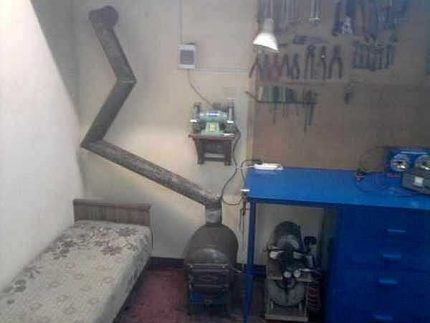

Для буржуйка необходимо выбрать специальное место, отделанное огнезащитными материалами. Желательно встать на бок, чтобы никто случайно не коснулся тела и не получил ожогов.

Такая металлическая конструкция много весит, поэтому ни о какой мобильности устройства не может быть и речи. Переставлять печь для обогрева разных помещений будет сложно.

Такие печи чаще всего используют для обогрева подсобных помещений, в которых нет электричества или оно подается с перебоями: гараж, сарай, мастерская и т. Д.

могут ли отключить газ за долг по обслуживанию

Еще одна проблема – низкий КПД, потому что часть тепловой энергии от сжигания дров буквально улетает в дымоход. Есть разные способы согреться и немного изменить камин, чтобы он работал более эффективно.

Наконец, необходимо позаботиться о хорошей вентиляции помещения, где установлен буржуйк, так как такой прибор в процессе работы сжигает много кислорода.

Таким образом, буржуйка представляет собой металлический кожух, на роль которого обычно «приглашается» старый газовый баллон. В этом случае необходимо сделать две двери: большую и маленькую. Первая используется для загрузки топлива, вторая нужна как дверца зольника, через которую воздух поступает в топочную камеру для обеспечения горения и тяги.

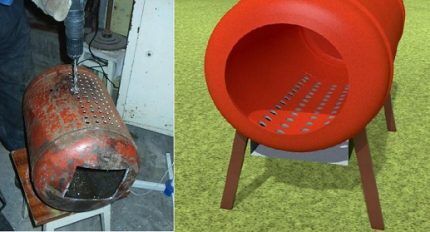

Внизу конструкции, на определенном расстоянии от низа, следует приварить решетку. Его можно сделать из толстой проволоки, а можно просто взять лист толстого металла и прорезать в нем длинные прорези. Расстояние между прутьями колосниковой решетки должно быть таким, чтобы топливо не перетекало в зольник.

Если топка будет питаться только дровами, щели в решетке большие, но если вы собираетесь использовать щепу, решетку следует делать чаще.

Ящик для золы можно сварить из листа металла, а можно взять металлическую емкость подходящего размера, стойкую к сильному нагреву. Некоторые предпочитают вообще обходиться без пепельницы, просто выгребая золу из нижнего отсека по мере необходимости, хотя это не очень удобно. Как правило, дымоход для буржуйка тянут вверх, чтобы обеспечить необходимую тягу.

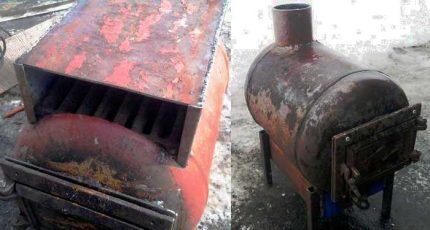

Стандартную конструкцию газовой баллонной плиты можно доработать, повысив КПД, превратив твердотопливный обогреватель в радиатор или варочную панель:

Рекомендации по изготовлению

Буржуйк от баллона может быть разным: емкость можно ставить горизонтально или вертикально. Необходимо выбрать чемодан подходящего размера, а затем правильно им пользоваться.

Вам понадобится стальной лист, устойчивый к длительному нагреву, толстая проволока для решетки, уголок для ножек и т. Д. В процессе изготовления необходимо учитывать ряд нюансов, чтобы печь была удобной и эффективный.

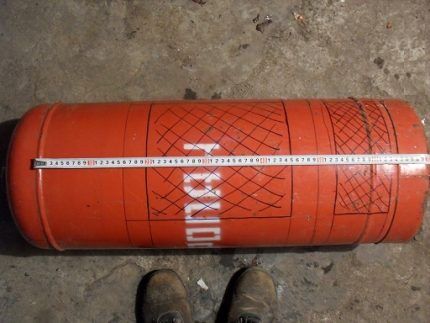

Этап №1 – выбор и подготовка баллона

Газовые баллоны могут быть самыми разными. Лучшее решение для плиты – это баллон сжиженного газа объемом 50 или 40 литров. Если нужна плита поменьше, можно взять баллон на 12 или 27 литров.

Однако это будет устройство для обогрева небольших хозяйственных построек. Подобные пятилитровые емкости практически бесполезны. Такой небольшой буржуйк быстро нагреется, но быстро остынет, поэтому греющий эффект от него будет очень незначительным.

Интересный вариант самодельного буржуйка – емкость из-под фреона. Такой цилиндр имеет толстые стенки и удлиненное тело. Емкость следует разрезать так, чтобы длина тела составляла примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше сохраняют тепло. Буржуйка долго нагревается, но и нагревается она дольше.

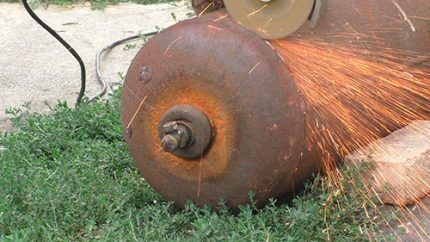

После выбора баллона следует подготовить сварочный аппарат и помнить о правилах безопасности. Даже в очень старых баллонах всегда остаются остатки топливного газа. Если сразу приступить к резке сварщиком, почти гарантирован опасный для жизни взрыв. Тем, кто еще не пользовался сварочным аппаратом, рекомендуем прочитать эту статью.

Во-первых, рекомендуется открыть баллон и выпустить оставшийся газ. Конечно, это нужно делать на улице, а не в помещении. Затем слейте остаточную конденсированную жидкость внутри цилиндра. Это вещество обычно имеет резкий и неприятный запах, поэтому лучше заранее подготовить небольшую емкость с крышкой, чтобы ее можно было аккуратно упаковать и сразу утилизировать.

Если конденсат случайно пролился на пол комнаты, специфический запах может сохраняться очень долго. После всех этих работ баллон еще не готов к контакту со сварщиком, потому что внутри остается пар газа.

Необходимо полностью заполнить баллон водой, чтобы полностью удалить из него газ. Затем вода сливается, так что цилиндр можно без проблем разрезать.

Еще по теме:  Как изготовить красивую вешалку в каретной стяжке своими руками: пошаговое руководство

Этап №2 – изготовление и наполнение корпуса

Затем выберите тип цилиндрической горелки, будет ли цилиндрический корпус размещен горизонтально или вертикально.

Все остальные операции выполняются с учетом этой ориентации. Если выбрано горизонтальное положение, то один конец баллона будет служить задней стенкой, а на другом должны быть установлены загрузочная дверца и зольник.

Для изготовления решетки можно использовать толстую армирующую проволоку. Во избежание сваривания решетки из нее, ее можно согнуть в частый зигзагообразный узор, «серпантины». Эта конструкция приварена к внутренним стенкам металлического корпуса.

Передняя стенка изготовлена ​​из листового металла следующим образом:

Металл должен быть помещен напротив передней части печи для маркировки. Круглый кусок следует вырезать в соответствии с разметкой. На нем другая маркировка: для прямоугольной дверцы и пепельницы. Вырежьте отверстия в соответствии с разметкой. Как сделать дверь из ясеня. Приварить петли и люки к передней стене и установить дверь. Приварите стену и дверь к ограждению.

Закройте обе двери асбоцементным шнуром по краю проема, чтобы они плотно прилегали к проему. В такой топке обычно нет необходимости делать заднюю стенку, ее роль играет низ баллона. Отверстие для дымохода следует сделать в верхней части кожуха, у задней стенки.

Труба должна быть из толстого металла, так как нижняя часть дымохода будет контактировать с горячими выхлопными газами. Тонкий металл в этой области быстро загорится. Теперь ко дну печи приваривают цельные ножки из арматуры, кусков металла или кусков металлического уголка. Они должны выдерживать вес конструкции и загружаемое в нее топливо.

Примерно по такой же технологии изготавливается вертикальный камин из баллона. Низ цилиндра будет низом конструкции, вверху получится цилиндрическая «крыша» с отверстием под дымоход. Обычно верхняя часть цилиндра срезается. После завершения сборки его можно снова приварить. Дверца загрузочно-зольниковая – выполнена в передней части корпуса цилиндра.

Такой камин займет меньше места, чем горизонтальный вариант, а также будет выше. Если вы собираетесь не только обогревать комнату, но и готовить еду, вам нужно отрегулировать высоту плиты до этой точки и обеспечить ровную поверхность для приготовления пищи.

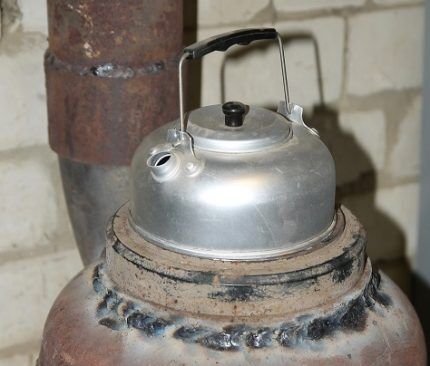

Однако обычно диаметр цилиндра недостаточен для полноценного приготовления. Однако вскипятить чайник – задача посильная.

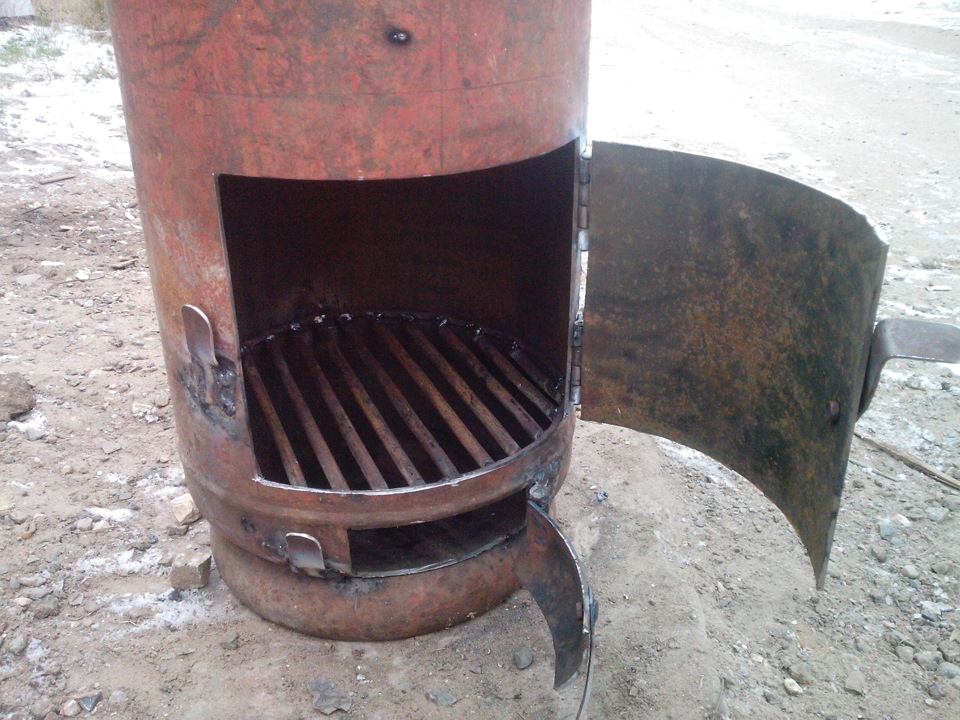

Колосниковую решетку можно сделать так же, как описано выше: из фитингов, загнутых в шланг, до диаметра трубы. Он приваривается между загрузочным и зольным проемами.

Некоторые стараются сократить объем сварочных работ, оставив почти нетронутой верх цилиндра. Но тогда все остальные произведения исполнить будет сложнее.

Например, решетку придется вставлять не сверху, а вставлять в дверцу топки и как-то удерживать в правильном положении. Теперь необходимо сделать дверцу с петлями и замками и приварить их к корпусу топки, предварительно заклеенному асбестоцементным шнуром. Осталось смонтировать дымоход вверху, а внизу приварить ножки.

Этап №3 – изготовление дверцы и зольника

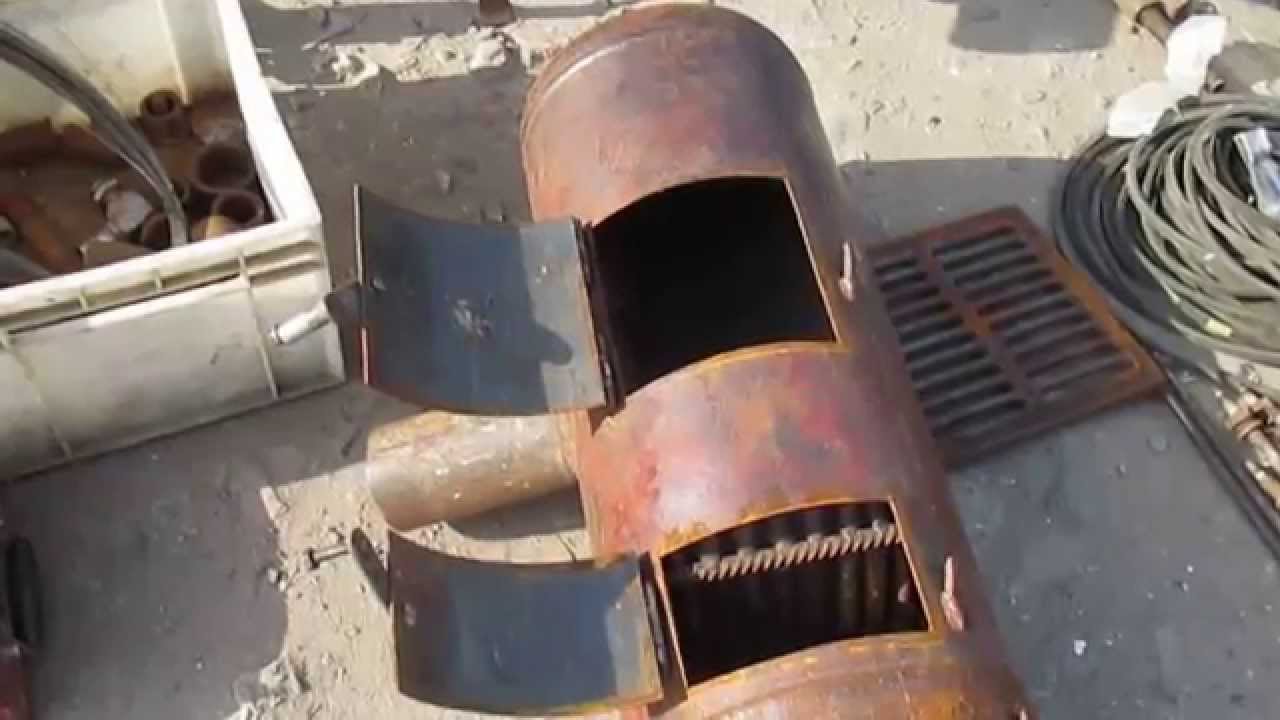

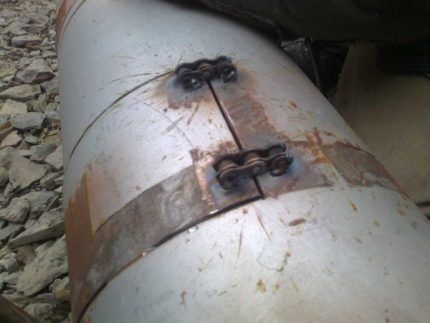

Дверь камина можно сделать из тех частей корпуса, которые остались после вырезания отверстий. К ним привариваются петли и защелки. Это простые элементы. Петли можно сделать даже из звеньев толстой цепи. Второй, более дорогой вариант – покупка готовых конструкций из металлических отливок.

Можно выбрать две отдельные двери: большую для загрузочного люка и узкую для дверцы зольника. Но есть и наборы, в которых такие двери объединены в единый узор.

Отверстия для таких дверей необходимо вырезать точно по размеру. После этого края отверстий следует приварить к каркасу из уголка.

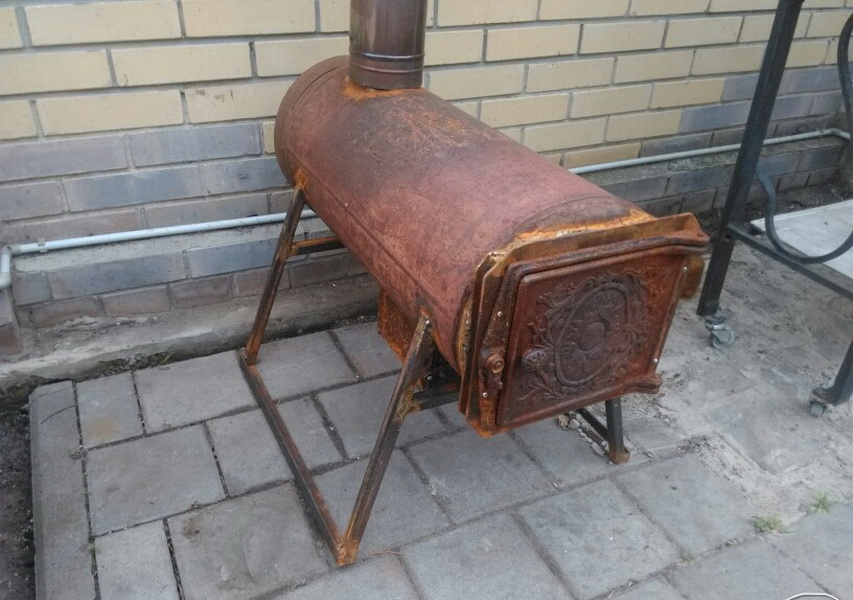

Обшивка двери из чугуна крепится к раме саморезами. Рекомендуем предварительно приварить небольшой край, чтобы не было зазоров и чтобы печь герметично закрывалась.

В небольших каминах можно при желании опустить решетку.

Найти для нее место сложно, если вы делаете печь малогабаритную или низкопрофильную, например, горизонтальный вариант. В этом приборе нет зольника, воздух подается через загрузочную дверцу, которую можно открыть. Фурнитуру сделать несложно, но она не отличается особой надежностью.

Фурнитура со временем прогорит, и ее необходимо заменить. Альтернативой может быть кусок листового металла, в котором прорезаны прорези или отверстия круглой формы. Для сбора золы можно использовать специальный контейнер – зольник.

В горизонтальном варианте цилиндра решетка может быть установлена ​​в нижней части вместе с зольником, так как нижняя часть корпуса должна быть разрезана для облегчения установки.

Пошаговое фото-руководство

Чтобы сделать домашнюю печь с колосниковой решеткой, вам понадобится один отожженный опорожненный газовый баллон, труба Ø 108 мм к дымоходу (размер зависит от спецификации), отрезки стальной ленты и уголка, три петли для навешивания дверцы.

Конструкция корпуса будущей печи выполняется в такой последовательности:
