Для чего нужен нивелир для пола: с чего начать подготовительные работы

Как работать нивелиром Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

  • крепления на штативе;
  • выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
  • точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

кадастровый или условный номер указывать в дарственной

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Нивелир, рэпер и балтийская система высот

Для чего нужен нивелир для пола? С чего начать подготовительные работы? +Фото и Видео

При помощи уровня необходимо изучить горизонтальность пола, после этого найти самую высокую точку помещения и найти провалы плоскости. В случае, если перепад больше 15 мм, то такие ямки предварительно нужно будет заполнить цементным раствором (для этого еще хорошо подходит плиточный клей).

В современных квартирах полы неровные, что заставляет нас при ремонте качественно произвести выравнивание пола по всей квартире. Легко и удобно стать обладателем ровных полов в своей квартире с помощью растворов на основе специальных сухих смесей. Залить самовыравнивающийся пол не составит труда даже неопытному строителю.

Общие сведения

Нивелир для вырывания пола используют, когда необходимо уложить:

  • Линолеум;

  • Ламинат;
  • Плитку;
  • Ковролин.

Плюсы самовыравнивающегося раствора:

  • Позволяет работать небольшими слоями;
  • Дает прочное и гладкое покрытие;
  • Залитый пол быстро сохнет и твердеет.

Не смотря на то, что данного вида смеси относительно легко позволяют получить идеально ровную поверхность, они очень капризные – необходимо качественное основание.

Поэтому прежде чем приступить к работе необходимо ознакомиться с техническими особенностями и инструкцией.

С чего стоит начать подготовительные работы?

Самовыравнивающая способность нивелира для пола слишком преувеличена, поэтому необходимо установить маяки. Проделав первые шаги, нужно убрать весь мусор: песок, пыль, мелкие камушки. Если до этого в помещении уже были проведены малярные работы, необходимо удалить разводы от гипсовой шпаклевки, потому что гипс не переносит влагу и наше покрытие в итоге может просто отслоиться .

Внимание. Начинаем заливать пол с дальнего угла и двигаемся по направлению к двери. Каждая новая порция смеси, выливаемая на поверхность, должна ложиться рядом с предыдущей, можно даже внахлест. Главное избегать слишком большого наплыва. Не нужно выкладывать раствор очень близко к стенам и углам. Лучше потом «дотянуть» туда раствор, чем убирать излишки.

Какова стоимость работ по выравниванию пола?

Цена нивелира для выравнивания пола гораздо дороже обычного цементного раствора, но нужно понимать, что итоговый результат выравнивающей смеси просто потрясающий.

Цена варьируется, в зависимости от производителя и типа смеси, в пределах от 100 до 600 рублей за 25 кг мешок. В среднем расход смеси составляет 1,7 кг на квадратный метр, получается, что на площадь до 16 квадратов будет достаточно одного мешка. Таким образом цена заливки одного квадратного метра будет стоить от 10 до 40 рублей.

Собираясь заливать полы рассчитывайте расходы не только на раствор, но и на услуги мастера (если не планируете выполнять работу самостоятельно). В зависимости от профессионализма мастера цена на такую услугу варьируется в пределах от 200 до 600 рублей за квадратный метр.

Как пользоваться нивелиром: типы и особенности использования

Нивелир является незаменимым инструментом на стройплощадке, он сможет решить массу проблем при ремонтных работах. Прибор позволяет точно измерить разницу высоты двух обозначенных точек, что, безусловно, является важнейшим моментом при любых строительных и геодезических изысканиях. Чтобы знать, как пользоваться нивелиром, следует ознакомиться с общими рекомендациями.

Как пользоваться нивелиром
ФОТО: remtra.ru

Как пользоваться нивелиром

Чтобы понять, как использовать нивелир, не нужно проходить спецкурсы либо учиться на геолога. Важно просто понимать специфику работы с прибором, для чего мы предлагаем данную статью.

Использование нивелира
ФОТО: rmnt.ru

Что такое нивелир и нивелирование

Нивелир является техническим прибором, с помощью которого геодезисты и строители делают измерения высотных точек. Его главной задачей в процессе измерения становится построение стабильной горизонтали, относительно чего любое отклонение будет заметным.

Нивелирование является сложным процессом, освоить которые не так легко, но возможно
ФОТО: geobest.dp.ua

Другими словами, с помощью нивелира определяется разность высот двух и более точек поверхности земли по отношению к условному уровню (к примеру, водоёму).

Виды нивелиров, их предназначение

Нивелиры подразделяются на подгруппы по двум показателям: точность замеров и принцип функционирования. По первому параметру выделяются следующие разновидности:

  • высокоточные. Ошибка в замерах составляет 0,2-0,5 мм на 1 км. дв. хода;
  • точные. Ошибка в замерах 0,5-2,0 мм на 1 км. дв. хода;
  • технические. Ошибка в замерах 2-10 мм на 1 км. дв. хода;

Чтобы разметить местность, определить перепады рельефа и сделать привязку к конкретным точкам, подходят самые простые изделия с невысокой точностью
ФОТО: stroibloger.com

Во время проведения работ на каждом их этапе важно точно записывать данные прибора, чтобы исключить возможные ошибки. По принципу функционирования изделия разделяют на:

  • геометрические. Происходит излучение визирующего луча, нивелир приводится в горизонтальную позицию, что даст возможность замерять разницу в расположении точек. Точки нужно отметить на территории посредством спецреек. Подобное нивелирование бывает простое либо сложное (проводится из 1 либо более точек, которые последовательно меняются);
  • тригонометрические. Приспособления, которые называют теодолитами незаменимы при измерении допустимых уровней наклона. Между устройством и контрольной точкой измеряют дистанцию и наклон, а потом по формуле рассчитывают искомую величину;
  • гидростатические. Устройства, которые состоят из двух сообщающихся сосудов. В них по уровню жидкости определяется разница высот в различных отметках. Подобные сосуды, которые соединяются между собой с помощью шланга либо рукава, устанавливаются в контрольных отметках. Методика достаточно точна, однако ограничивается по дистанции протяженностью рукава либо шланга;
  • оптико-механические. Устройства, которые дают возможность определить параметры точек посредством светового луча и спецреек. Приспособления оснащаются оптической трубой, чтобы делать визуальные наблюдения. Чтобы делать измерения таким устройством, требуются спецнавыки и умения;
  • лазерные. Точные приспособления, которые проецируют узконаправленный луч с помощью лазера на различные поверхности. Подобные изделия отличаются простотой в применении и дают возможность работать как с точками, так и с плоскостями;
  • цифровые. Лазерные либо оптические изделия, отображающие полученные данные в цифровом виде, будут запоминать их, а в некоторых случаях отчасти анализировать. Приспособления высокоточны и дают возможность не прибегать к помощи ассистента. Однако, они дорогие и восприимчивы к механическому повреждению.

Нивелиры можно использовать для разных задач, где необходимо идеально ровно соотнести положение двух точек относительно друг друга горизонтально, либо вертикально. К примеру, уровня наклона здания относительно его фундамента.

Устройство лазерных и оптических нивелиров

Нивелиры являются бюджетным видом оборудования, которое часто используется мастерами. Они достаточно точны, надежны при работе в разных условиях.

Главной составляющей оптического устройства считается зрительная труба, которая увеличивает в 20 раз
ФОТО: remoskop.ru

Приспособление снабжается цилиндрическим уровнем для выравнивания по горизонтали и элевационным винтом, чтобы ориентироваться в пространстве. До работы нивелир необходимо установить на штатив и выровнять с помощью подъемных винтов. Определить правильное положение поможет интегрированный пузырьковый уровень. Зрительную трубу наводят на установленную рейку с помощью визира и настраивают на резкость, вращая окулярное кольцо.

Лазерные изделия последнее время вытесняют оптические аналоги, привлекая покупателей собственным комфортом, компактными размерами, простым применением и большой функциональностью.

Приспособления дают возможность достаточно точно провести измерения, а также выстраивать прямые линии в нескольких плоскостях одномоментно. Лазерные уровни в большей степени ориентируются на ремонтные и строительные работы в помещениях, бытовые приборы редко прокладывают луч дальностью свыше 30 м.

Инструкция по нивелированию оптическим прибором

Для правильного монтажа и настройки оптического устройства важно правильно изучить инструкцию.

Установка штатива

Прежде всего нужно установить штатив. Ослабляя винты, ножки трегера устанавливаются на комфортную для измерения высоту. Затем винты вновь закручиваются. Устройство закрепляют к головке штатива. По горизонтали также выравниваем прибор по пузырьковому нивелиру.

Установка штатива
ФОТО: youtube.com

Монтаж прибора

Приспособление устанавливается и закрепляется посредством крепёжного винта, который расположен на трегере. Подготовительные работы предполагают настройку оптики, монтаж нивелира в горизонтальную позицию.

Монтаж
ФОТО: youtube.com

Фокусировка оптико-механического узла

Начать следует с того, чтобы выровнять прибор горизонтально. Для этого два подъёмных винта поворачиваются сразу, пузырёк уровня располагают по центру. Данная точка имеет название «нуль-пункт».

Далее следует перейти к фокусировке оптического нивелира. Зрительная труба наводится на любые поверхности. Окулярное кольцо вращается, благодаря чему будет достигнута четкая видимость сетки. Переводится устройство на рейку, фокусировочный винт помогает настроить соответствующую видимость шкалы.

Центрирование проводится во время монтажа приспособления над точкой, работая методом «вперёд». Ослабляется закрепительный винт, подвешивается отвес.

Сдвигается устройство по головке трегера до того момента, пока отвес не будет указывать на требуемую точку. Винт затягивается.

Установка рейки
ФОТО: youtube.com

Измерение и фиксация наблюдений

После монтажа приспособления в центре между двух точек, следует перейти к замерам.

На контрольную точку устанавливается мерная рейка. Точное её расположение контролируется с помощью вертикальной риски визира.

Фиксация наблюдений
ФОТО: echome.ru

Как использовать оптический нивелир при строительстве фундамента

Чтобы знать, как эксплуатировать нивелир, следует придерживаться определенной последовательности действий. Алгоритм работ:

  1. Устанавливается изделие таким образом, чтобы отчётливо рассмотреть все углы основания в достаточно узком поле зрения (90° либо менее). Это даст возможность предотвратить ошибки в измерениях.
  2. С ассистентом, который удерживает рейку, «простреливаются» наружные углы и записывается их высота.
  3. Из высоты наивысшего угла вычитается высота других и записывается разница − это станет толщиной насыпного слоя.
  4. С помощью строительных материалов доводятся ло одинакового уровня все точки фундамента.
  5. Натягивается шнур по горизонтали, кладутся прокладки из стали между лежнем и основанием.
  6. Для грубой подгонки лежня к шнурку в требуемом месте кладутся подкладки.

Это основные рекомендации во время функционирования с устройством на различных стадиях возведения здания.

Ошибки при использовании оптического нивелира

Для начинающих, которые первый раз приступают к работе с устройством, требуется принять во внимание следующие моменты:

  1. Необходимо обеспечить сохранность приспособления. Он хоть и защищается различными покрытиями, однако восприимчив к ударам. Для полного исключения погрешностей нивелира, следует озаботиться о том, чтобы каждый крепёжный элемент и составляющие работали исправно.
  2. Следует воспользоваться вспомогательными штативами и крепежами. Это даст возможность сохранить устройство даже во время резких порывов ветра.
  3. Не следует слепо доверять информации, которая указана в руководстве. Лучше самому проверить функционал устройства.
  4. Нужно помнить, что во время использования устройства важна помощь ассистента.
  5. При монтаже рейки она должна находиться точно на поверхности, во избежание перекоса.
  6. Нельзя допускать перегревания прибора, это может отразиться на точности измерений.

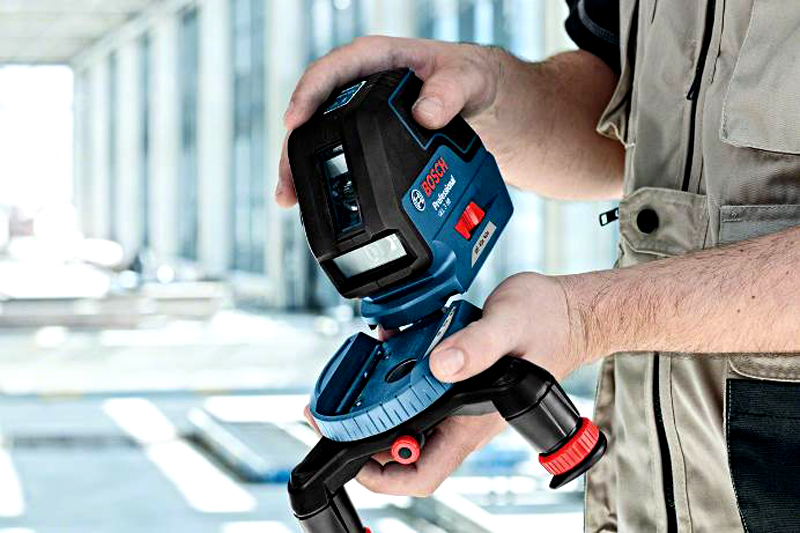

Как работать с лазерным нивелиром, ликбез для новичков

Данное приспособление достаточно простое в эксплуатации, однако, начиная работы, следует изучить руководство.

Работа с лазерными нивелирами
ФОТО: domavlad.ru

Как измерить расстояние лазерным нивелиром

Ряд приспособлений обладают специальными дальномерами, что даст возможность строить плоскость в авторежиме, а также считать расстояние. Иначе понадобится использовать обыкновенные рулетки.

Измерение расстояния
ФОТО: postroibanu.ru

Как пользоваться лазерным нивелиром при устройстве пола

Нивелир является незаменимым во время обустройства лаг для пола. После запуска прибора по периметру появится так называемый нулевой уровень.

Применение нивелира во время обустройстве пола
ФОТО: yserogo.ru

Как использовать при работе со стенами

Области применения нивелира обширны. Его можно использовать для контроля укладки кирпичной кладки, устанавливать осветительные приборы и полки, выравнивать перила у лестниц, укладывать панели, для других работ, где требуется определение точного положения предмета по отношению к какой-либо плоскости.

Применение нивелира во время работ со стенами
ФОТО: sami-stroim.com

Как проверить погрешность лазерного нивелира

Чтобы проверить точность приспособления, есть большое количество методов. Наиболее простой – проверка в маленькой комнате, которую возможно без труда измерить самому, чтобы уточнить расчёты. Устанавливается устройство точно по центру двух стен, которые находятся примерно на расстоянии 20 м между собой. Включается уровень и отмечается на стене точка, которая указана лазерным крестом. Построитель плоскостей поворачивается на 180 градусов, делается отметка на стене напротив.

Далее следует перенести прибор к какой-либо из стен, установить на дистанции 60–70 см от стены и сделать аналогичные отметки, как указано выше.

Замеряется дистанция между точек а1 и а2, между точек b1 и b2. Вычитается расстояние из другого (а1 и а2) − (b1 и b2), готовый показатель сравнивается с указанной точностью. Когда данные не превысят точность в руководстве, следовательно, уровень функционирует надлежащим образом.

Сравнение расстояния
ФОТО: youtube.com

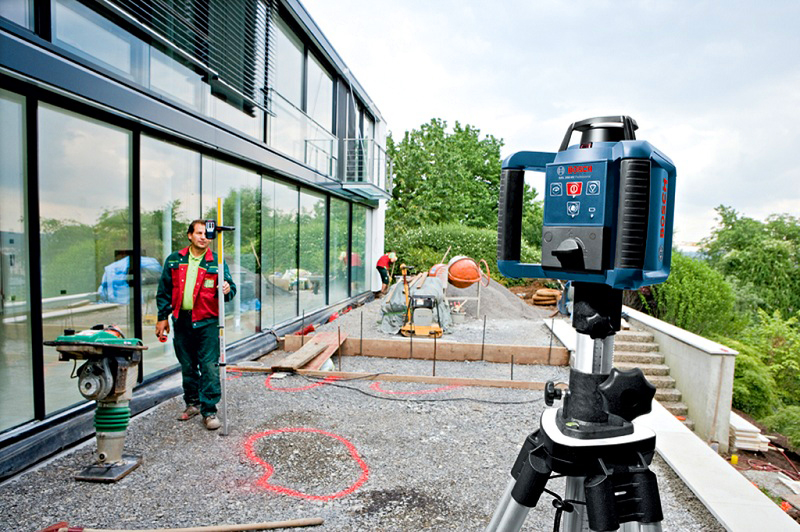

Как используются ротационные лазерные нивелиры на открытой местности

Подобные нивелиры считаются одними из тех, которые благодаря скоростному вращению лазерной головки будут проецировать луч (станет заметен и при ярком солнечном излучении).

Непосредственно лазерные нивелиры, в комплексе с оптическими приборами, зачастую используют специалисты на открытой стройплощадке
ФОТО: profpribor.ru

Характерной чертой функционирования подобных изделий станет то, что они отлично работают на плоскостях в 360° и точечно. Например, опция сканирования даст возможность выбирать лишь то место, где требуется выровнять проём двери или окно.

Во время применения данной опции устройство будет отображать луч лазера лишь в определённых участках
ФОТО: profpribor.ru

Нивелир в одинаковой степени необходим во время проведения измерений на открытых пространствах, в процессе возведения масштабных объектов, а также при ремонтных работах. Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Как пользоваться лазерным нивелиром: выбираем устройство и находим применение

Учимся пользоваться нивелиром для выравнивания поверхностей

Строительство или ремонт можно существенно упростить, если знать, как пользоваться лазерным нивелиром — видео урок в нашей статье и подробное описание процесса помогут. Сразу скажем, что этот аппарат поможет вам достичь максимальной точности при измерениях как горизонтальных, так и вертикальных поверхностей.

Подготовка к работе 1. Выбираем нивелир

Ровность поверхностей и точность измерений важны при любом монтаже. Однако во время стройки здания погрешность в 10 миллиметров допустима, в то время как при ремонте в квартире она может привести к фатальной ошибке.

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

  • Высокоточные — допускают погрешность не более миллиметра
  • Точные — их средняя ошибка составляет уже два миллиметра
  • Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Инструменты этого вида проецируют излучение на поверхность и позволяют работать с целыми плоскостями. Помимо этого, они просты в использовании и установке. Поскольку этот вид — один из востребованных и известных на рынке, далее речь пойдет именно о нем.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

Лазерный уровень ADA instruments CUBE MINI Basic 2. Установка

Прежде чем приступить к замерам, необходимо установить аппарат. Для начала проверьте тип его питания. При необходимости зарядите его или вставьте батарейки.

Поэтапная подготовка инструмента к эксплуатации

  • Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
  • Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
  • Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
  • Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Если у аппарата имеется функция самовыравнивания, то полагаться полностью на нее не стоит. Горизонт придется перепроверить и при необходимости снова подкрутить рукоятку. Лучше при настройке выставить показатели на 0. Эта цифра означает расстояние от пола до луча инструмента. Такой метод упрощает поиск лазерной линии при работе улице.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

Поэтому для повышения качества работы можно задействовать дополнительные инструменты, такие как рейка, мишень и приемник луча.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Лазерный уровень BOSCH GLL 2 Professional + MM 2 Как правильно пользоваться лазерным уровнем в различных целях

Нивелир можно назвать весьма полезной в хозяйстве вещью. Вы можете применять его для любых целей, связанных с оформлением вашего жилья, начиная со строительства дома, заканчивая декоративным оформлением.

Выравнивание стен

Самой большой задачей при ремонте в доме является выравнивание стен. Здесь он может справиться безукоризненно с любыми проблемами. Для этого необходимо направить луч вдоль стены.

Затем возьмите линейку и поставьте ее перпендикулярно излучаемой линии. По измерительной шкале внимательно посмотрите, в какой из этих точек наблюдается отклонение от нормы. После этого вы вычислите необходимый слой материала, требуемый для выравнивания стены.

Как пользоваться лазерным уровнем для выравнивания пола

Для выравнивания пола пользоваться лазерным уровнем, как и для стен, предельно просто.

С самого начала важно выровнять инструмент, после чего включите горизонтальную линию и отметьте ее крайние точки. Затем поверните аппарат и проделайте то же самое по всей плоскости пола, соединяя точки между собой. После этого у вас будет готова идеально ровная прямая, которая покажет высоту необходимой докладки или заливки материала.

Оклейка обоев

Приспособление также окажется полезным при оклейке комнат обоями. Вертикальный луч поможет идеально выровнять стыки, а горизонтальный будет необходим в наклеивании бордюров или других декоративных элементов.
Также с ним можно проверить качество работ, которые вам сделала строительная бригада. В случае выявленных отклонений вы можете потребовать переклеить обои или снизить стоимость оказанных услуг.

Установка мебели

Пузырьковый выравниватель и всевозможные линейки давно стали неактуальны в этом вопросе. Модульная мебель — весьма сложная конструкция, которая требует много расчетов.

Поэтому, чтобы ваши полки и шкафы были установлены ровно, постройте горизонтальную лазерную линию. Теперь ориентируясь на нее вы сможете закрепить на стены все необходимое.

Перепланировка

Перепланировку комнат также легко можно осуществить с помощью нивелира. Он помогает ровно установить металлические профили для крепления гипсокартона. Для этого необходимо установить устройство так, чтобы он проецировал на пол, стены и потолок вертикальные и горизонтальные линии, где будет располагаться будущая перегородка.

Строительство фундамента

В этом случае при помощи установки можно построить вертикаль, по которой далее будет возводиться монолитный каркас. После окончательных измерений, кроме вертикального луча настройте и горизонтальный. Он покажет на стенах высоту, до которой необходимо залить бетонную смесь.

Укладка плитки

Уровень помогает расположить кафель под строго прямым углом.

Для этого включите режим крестового построения плоскостей. Излучение преобразуется в сетку, где центр скрещиваемых линий совпадает с центром швов между плитками. Далее по направляющим полоскам выравнивайте каждую сторону кафеля.

Наклонные плоскости

У всех современных устройств есть возможность отключения автоматического выравнивания. Кроме того, в некоторых моделях можно изменить наклон луча или заблокировать компенсатор. После того, как вы установите прибор под необходимым углом, вы получите наклонные лазерные линии.

Лазерный уровень ELITECH ЛН 360/1 Выбор устройства

Прежде чем покупать уровень, подумайте, насколько часто вы будете его использовать. При домашней эксплуатации, к примеру, для того, чтобы повесить картину, не нужны самовыравнивающиеся профессиональные модели с множеством функций. Советуем при покупке аппарата ориентироваться на несколько пунктов:

  • Погрешности измерения.
  • Расстояние, на которое может дотянуться луч.
  • Время работы.
  • Имеется ли возможность самовыравнивания.
  • При каких температурах устройство нормально функционирует.
  • Комплектация.
  • Качество материала, из которого изготовлен нивелир.

Соблюдение правил безопасности

Не используйте устройство при температуре ниже 20 и выше 50 градусов. Это чревато тем, что прибор может начать работать некорректно.
Из-за сложной оптической конструкции, которую легко повредить, лазерный уровень нужно хранить в чехле. В нем он будет защищен от воздействия влаги, пыли и лишних сотрясений. Сумка, в которой хранится устройство, должна быть чистой и сухой.

Также после проведения работ с инструмента надо убрать все загрязнения. При этом обратите особое внимание на линзы, их лучше обработать мягкой тканью, чтобы не поцарапать поверхность.

Правила работы с нивелиром

Чтобы работать с нивелиром, необходимо иметь определенные навыки и знания. Данный прибор незаменим во время строительства объектов разной степени сложности. Он обеспечивает точность размещения всех объектов в пространстве и предупреждает непоправимые ошибки.

Нивелир – особенности устройства, область применения

Нивелир на стройке – незаменимый прибор. С его помощью можно найти уровень нахождения определенных точек относительно конкретной базы. Перед началом любого строительства проводят планирование участка, что подразумевает устранение неровностей. Проще всего это сделать с использованием нивелира. Без данного прибора не обойтись при выполнении многих других работ – при обустройстве фундамента, заливе полов, установке опалубки.

Конструктивные особенности

Основным конструктивным элементом нивелира называют зрительную трубу. Она оснащена системой линз, которые способны увеличивать изображение в двадцать и более раз. Данный элемент смонтирован на специальной подставке – трегере. Она имеет три подъемных винта, с помощью которых прибор можно выставлять точно по уровню. Для облегчения данного процесса на подставке присутствует пузырьковый уровень.

В конструкции агрегата присутствует и штатив. Лучше выбирать алюминиевые варианты, которые легкие и прочные. В некоторых приборах присутствует лимб, при помощи которого можно измерить или построить углы.

В составе зрительной трубы есть маховик. С его помощью можно регулировать резкость изображения. Чтобы подстроить прибор под остроту зрения конкретного человека, применяется регулятор на окуляре.

Дополнительное оснащение и инвентарь

Чтобы работать с нивелиром, необходимо приобрести не только сам прибор со штативом, но и некоторое дополнительное оснащение. Нужно иметь специальную рейку с нанесенными на ее поверхность делениями и цифрами, что облегчит выполнение соответствующих измерений. Шкала представлена в виде красных и черных полосок, имеющих ширину 1 см.

На планке находятся цифры с шагом в 10 см. Измерительная величина – дециметры, а все цифры написаны в двузначном виде. 60 см обозначается как 06, 120 см – 12 и т. д. Для удобства работы каждые из пяти полосок объединены вертикальной линией. Поэтому вся планка покрыта своеобразными буквами Е – в привычном и зеркальном виде.

Некоторые старые модели нивелиров переворачивают изображение, поэтому на рейке все цифры находятся в таком же непривычном виде. К каждому нивелиру обязательно прилагается паспорт и руководство по применению. В документации к прибору указывается дата последней поверки, что гарантирует его эффективность работы.

В стандартную комплектацию к каждой модели входит и другой инвентарь:

  • защитный футляр для хранения зрительной трубы;
  • ключ для выполнения обслуживания;
  • отвес для установки прибора строго в указанной точке;
  • мягкая ткань для обработки линз.

Пошаговая инструкция для работы с нивелиром

Как пользоваться нивелиром при отсутствии необходимого опыта? Начинающим мастерам во время работы следует придерживаться простой инструкции.

Ремонт своими руками Рекомендации по строительству и ремонту квартиры Как выровнять пол или инструкция по использованию нивелир массы

Большинство напольных покрытий, а может быть, даже все используемые в ремонте и строительстве, предполагают наличие если неидеальной, то хотя бы ровной, без неровностей, поверхности. Даже для идеальной укладки той же кафельной плитки необходимо ровное основание. Что же говорить о полах, покрытых ламинатом или паркетной доской?

О линолеуме вообще можно не упоминать. Ровно через несколько месяцев после укладки он принимает форму основания и выделяет не только бугорки и ямки, но и мелкие дефекты, которые становятся еще более заметными, чем были ранее. В связи с этим вопрос о выравнивании пола становиться наиболее востребованным. Единственным и верным решением в данном случае будет являться выравнивающая стяжка пола.

Подготовка поверхности пола

Выравнивание бетонного пола с применением нивелир-массы рекомендуется начинать с подготовки его поверхности. Для этого необходимо тщательным образом очистить старую стяжку от пыли и мусора, выровнять ее цементным раствором, а еще лучше не пропускающим воду кафельным клеем, например, СМ11 или другим подобным клеем. Отремонтированные участки должны немного подсохнуть. Приступать к основным работам нужно на следующий день.

Существующую стяжку необходимо обязательно прогрунтовать. Любая строительная смесь – простой цементный раствор или шпаклевка – не смогут качественно закрепиться с основанием, которое покрыто пылью. Только грунтовка намертво соединяет частицы верхнего слоя поверхности и придает им требуемую прочность.

Грунтовка не дает поверхности быстро поглощать влагу и предотвращает появление трещин в наносимой строительной смеси. В частности, нивелир-масса, покрывающая пол, дольше сохраняет жидкое состояние и именно это благоприятно сказывается на соединение в единое целое заливаемых участков пола, не вызывая сложностей. Теперь грунтованная поверхность должна подсохнуть. В это время можно приготовить первую порцию нивелир-смеси.

Готовим нивелир-массу

В обыкновенное ведро на две трети объема набираем воду. Затем из мешка насыпаем сухую смесь и тщательно перемешиванием строительным миксером до момента получения однообразного раствора.

Чтобы раствор получился требуемой густоты необходимо поэкспериментировать. Для того чтобы залить толстым слоем нивелир-стяжку, понадобится густой раствор. При получении слоя толщиной более двух сантиметров, стяжку лучше всего обустраивать с применением маяков. Но в связи с тем, что мы не учитываем идеальный нуль, то установка маяков нам не потребуется. Если вам нужен раствор толщиной менее пяти миллиметров, необходимо сделать смесь по консистенции, напоминающей сметану.

Выравнивание пола нивелир-массой

Далее начинаем непосредственно выравнивать пол. Для этого нам понадобится шпатель шириной более 35 сантиметров и пластиковый валик с шипами. Заливаем пол приготовленным в ведре раствором. С этого времени лучше активизироваться, выполняя все работы. Для замешивания и приготовления раствора потребуется помощь еще одного человека. Каждую последующую порцию нужно соединять с предыдущей, пока первая не потеряла своих свойств.

Шпатель нам пригодится для равномерного распределения по поверхности пола медленно растекающегося раствора. Не пытайтесь тщательно выглаживать получаемую поверхность и не добивайтесь идеальности – нужная ровность получится сам собой. Вам нужно только равномерно распределить смесь.

Валик с шипами поможет убрать неровности с заливаемой поверхности стяжки, также он соединяет воедино две порции замеса. Кроме того, этот инструмент применяется для быстрого удаления воздуха, попадающего под вылитую на пол смесь. Игнорировать этот шаг нельзя, потому что воздух, накапливающийся под смесью, может привести к образованию на поверхности множества дырочек и пор.

Вот, пожалуй, и все. Этап за этапом, порция за порцией вся поверхность пола постепенно заливается. Если все формальности соблюдены, в результате у вас получиться идеальная гладкая поверхность, пригодная для выполнения любого напольного покрытия. На залитый нивелир-массой пол можно наступать уже на следующий день, а вот какие-либо нагружения это покрытие сможет переносить не ранее, чем через неделю.

Как пользоваться нивелиром: типы и особенности использования

Нивелир является незаменимым инструментом на стройплощадке, он сможет решить массу проблем при ремонтных работах. Прибор позволяет точно измерить разницу высоты двух обозначенных точек, что, безусловно, является важнейшим моментом при любых строительных и геодезических изысканиях. Чтобы знать, как пользоваться нивелиром, следует ознакомиться с общими рекомендациями.

Как пользоваться нивелиром
ФОТО: remtra.ru

Как пользоваться нивелиром

Чтобы понять, как использовать нивелир, не нужно проходить спецкурсы либо учиться на геолога. Важно просто понимать специфику работы с прибором, для чего мы предлагаем данную статью.

Использование нивелира
ФОТО: rmnt.ru

Что такое нивелир и нивелирование

Нивелир является техническим прибором, с помощью которого геодезисты и строители делают измерения высотных точек. Его главной задачей в процессе измерения становится построение стабильной горизонтали, относительно чего любое отклонение будет заметным.

Нивелирование является сложным процессом, освоить которые не так легко, но возможно
ФОТО: geobest.dp.ua

Другими словами, с помощью нивелира определяется разность высот двух и более точек поверхности земли по отношению к условному уровню (к примеру, водоёму).

Виды нивелиров, их предназначение

Нивелиры подразделяются на подгруппы по двум показателям: точность замеров и принцип функционирования. По первому параметру выделяются следующие разновидности:

  • высокоточные. Ошибка в замерах составляет 0,2-0,5 мм на 1 км. дв. хода;
  • точные. Ошибка в замерах 0,5-2,0 мм на 1 км. дв. хода;
  • технические. Ошибка в замерах 2-10 мм на 1 км. дв. хода;

Чтобы разметить местность, определить перепады рельефа и сделать привязку к конкретным точкам, подходят самые простые изделия с невысокой точностью
ФОТО: stroibloger.com

Во время проведения работ на каждом их этапе важно точно записывать данные прибора, чтобы исключить возможные ошибки. По принципу функционирования изделия разделяют на:

  • геометрические. Происходит излучение визирующего луча, нивелир приводится в горизонтальную позицию, что даст возможность замерять разницу в расположении точек. Точки нужно отметить на территории посредством спецреек. Подобное нивелирование бывает простое либо сложное (проводится из 1 либо более точек, которые последовательно меняются);
  • тригонометрические. Приспособления, которые называют теодолитами незаменимы при измерении допустимых уровней наклона. Между устройством и контрольной точкой измеряют дистанцию и наклон, а потом по формуле рассчитывают искомую величину;
  • гидростатические. Устройства, которые состоят из двух сообщающихся сосудов. В них по уровню жидкости определяется разница высот в различных отметках. Подобные сосуды, которые соединяются между собой с помощью шланга либо рукава, устанавливаются в контрольных отметках. Методика достаточно точна, однако ограничивается по дистанции протяженностью рукава либо шланга;
  • оптико-механические. Устройства, которые дают возможность определить параметры точек посредством светового луча и спецреек. Приспособления оснащаются оптической трубой, чтобы делать визуальные наблюдения. Чтобы делать измерения таким устройством, требуются спецнавыки и умения;
  • лазерные. Точные приспособления, которые проецируют узконаправленный луч с помощью лазера на различные поверхности. Подобные изделия отличаются простотой в применении и дают возможность работать как с точками, так и с плоскостями;
  • цифровые. Лазерные либо оптические изделия, отображающие полученные данные в цифровом виде, будут запоминать их, а в некоторых случаях отчасти анализировать. Приспособления высокоточны и дают возможность не прибегать к помощи ассистента. Однако, они дорогие и восприимчивы к механическому повреждению.

Нивелиры можно использовать для разных задач, где необходимо идеально ровно соотнести положение двух точек относительно друг друга горизонтально, либо вертикально. К примеру, уровня наклона здания относительно его фундамента.

Устройство лазерных и оптических нивелиров

Нивелиры являются бюджетным видом оборудования, которое часто используется мастерами. Они достаточно точны, надежны при работе в разных условиях.

Главной составляющей оптического устройства считается зрительная труба, которая увеличивает в 20 раз
ФОТО: remoskop.ru

Приспособление снабжается цилиндрическим уровнем для выравнивания по горизонтали и элевационным винтом, чтобы ориентироваться в пространстве. До работы нивелир необходимо установить на штатив и выровнять с помощью подъемных винтов. Определить правильное положение поможет интегрированный пузырьковый уровень. Зрительную трубу наводят на установленную рейку с помощью визира и настраивают на резкость, вращая окулярное кольцо.

Лазерные изделия последнее время вытесняют оптические аналоги, привлекая покупателей собственным комфортом, компактными размерами, простым применением и большой функциональностью.

Приспособления дают возможность достаточно точно провести измерения, а также выстраивать прямые линии в нескольких плоскостях одномоментно. Лазерные уровни в большей степени ориентируются на ремонтные и строительные работы в помещениях, бытовые приборы редко прокладывают луч дальностью свыше 30 м.

Инструкция по нивелированию оптическим прибором

Для правильного монтажа и настройки оптического устройства важно правильно изучить инструкцию.

Установка штатива

Прежде всего нужно установить штатив. Ослабляя винты, ножки трегера устанавливаются на комфортную для измерения высоту. Затем винты вновь закручиваются. Устройство закрепляют к головке штатива. По горизонтали также выравниваем прибор по пузырьковому нивелиру.

Установка штатива
ФОТО: youtube.com

Монтаж прибора

Приспособление устанавливается и закрепляется посредством крепёжного винта, который расположен на трегере. Подготовительные работы предполагают настройку оптики, монтаж нивелира в горизонтальную позицию.

Монтаж
ФОТО: youtube.com

Фокусировка оптико-механического узла

Начать следует с того, чтобы выровнять прибор горизонтально. Для этого два подъёмных винта поворачиваются сразу, пузырёк уровня располагают по центру. Данная точка имеет название «нуль-пункт».

Далее следует перейти к фокусировке оптического нивелира. Зрительная труба наводится на любые поверхности. Окулярное кольцо вращается, благодаря чему будет достигнута четкая видимость сетки. Переводится устройство на рейку, фокусировочный винт помогает настроить соответствующую видимость шкалы.

Центрирование проводится во время монтажа приспособления над точкой, работая методом «вперёд». Ослабляется закрепительный винт, подвешивается отвес.

Сдвигается устройство по головке трегера до того момента, пока отвес не будет указывать на требуемую точку. Винт затягивается.

Установка рейки
ФОТО: youtube.com

Измерение и фиксация наблюдений

После монтажа приспособления в центре между двух точек, следует перейти к замерам.

На контрольную точку устанавливается мерная рейка. Точное её расположение контролируется с помощью вертикальной риски визира.

Фиксация наблюдений
ФОТО: echome.ru

Как использовать оптический нивелир при строительстве фундамента

Чтобы знать, как эксплуатировать нивелир, следует придерживаться определенной последовательности действий. Алгоритм работ:

  1. Устанавливается изделие таким образом, чтобы отчётливо рассмотреть все углы основания в достаточно узком поле зрения (90° либо менее). Это даст возможность предотвратить ошибки в измерениях.
  2. С ассистентом, который удерживает рейку, «простреливаются» наружные углы и записывается их высота.
  3. Из высоты наивысшего угла вычитается высота других и записывается разница − это станет толщиной насыпного слоя.
  4. С помощью строительных материалов доводятся ло одинакового уровня все точки фундамента.
  5. Натягивается шнур по горизонтали, кладутся прокладки из стали между лежнем и основанием.
  6. Для грубой подгонки лежня к шнурку в требуемом месте кладутся подкладки.

Это основные рекомендации во время функционирования с устройством на различных стадиях возведения здания.

Ошибки при использовании оптического нивелира

Для начинающих, которые первый раз приступают к работе с устройством, требуется принять во внимание следующие моменты:

  1. Необходимо обеспечить сохранность приспособления. Он хоть и защищается различными покрытиями, однако восприимчив к ударам. Для полного исключения погрешностей нивелира, следует озаботиться о том, чтобы каждый крепёжный элемент и составляющие работали исправно.
  2. Следует воспользоваться вспомогательными штативами и крепежами. Это даст возможность сохранить устройство даже во время резких порывов ветра.
  3. Не следует слепо доверять информации, которая указана в руководстве. Лучше самому проверить функционал устройства.
  4. Нужно помнить, что во время использования устройства важна помощь ассистента.
  5. При монтаже рейки она должна находиться точно на поверхности, во избежание перекоса.
  6. Нельзя допускать перегревания прибора, это может отразиться на точности измерений.

Как работать с лазерным нивелиром, ликбез для новичков

Данное приспособление достаточно простое в эксплуатации, однако, начиная работы, следует изучить руководство.

Работа с лазерными нивелирами
ФОТО: domavlad.ru

Как измерить расстояние лазерным нивелиром

Ряд приспособлений обладают специальными дальномерами, что даст возможность строить плоскость в авторежиме, а также считать расстояние. Иначе понадобится использовать обыкновенные рулетки.

Измерение расстояния
ФОТО: postroibanu.ru

Как пользоваться лазерным нивелиром при устройстве пола

Нивелир является незаменимым во время обустройства лаг для пола. После запуска прибора по периметру появится так называемый нулевой уровень.

Применение нивелира во время обустройстве пола
ФОТО: yserogo.ru

Как использовать при работе со стенами

Области применения нивелира обширны. Его можно использовать для контроля укладки кирпичной кладки, устанавливать осветительные приборы и полки, выравнивать перила у лестниц, укладывать панели, для других работ, где требуется определение точного положения предмета по отношению к какой-либо плоскости.

Применение нивелира во время работ со стенами
ФОТО: sami-stroim.com

Как проверить погрешность лазерного нивелира

Чтобы проверить точность приспособления, есть большое количество методов. Наиболее простой – проверка в маленькой комнате, которую возможно без труда измерить самому, чтобы уточнить расчёты. Устанавливается устройство точно по центру двух стен, которые находятся примерно на расстоянии 20 м между собой. Включается уровень и отмечается на стене точка, которая указана лазерным крестом. Построитель плоскостей поворачивается на 180 градусов, делается отметка на стене напротив.

Далее следует перенести прибор к какой-либо из стен, установить на дистанции 60–70 см от стены и сделать аналогичные отметки, как указано выше.

Замеряется дистанция между точек а1 и а2, между точек b1 и b2. Вычитается расстояние из другого (а1 и а2) − (b1 и b2), готовый показатель сравнивается с указанной точностью. Когда данные не превысят точность в руководстве, следовательно, уровень функционирует надлежащим образом.

Сравнение расстояния
ФОТО: youtube.com

Как используются ротационные лазерные нивелиры на открытой местности

Подобные нивелиры считаются одними из тех, которые благодаря скоростному вращению лазерной головки будут проецировать луч (станет заметен и при ярком солнечном излучении).

Непосредственно лазерные нивелиры, в комплексе с оптическими приборами, зачастую используют специалисты на открытой стройплощадке
ФОТО: profpribor.ru

Характерной чертой функционирования подобных изделий станет то, что они отлично работают на плоскостях в 360° и точечно. Например, опция сканирования даст возможность выбирать лишь то место, где требуется выровнять проём двери или окно.

Во время применения данной опции устройство будет отображать луч лазера лишь в определённых участках
ФОТО: profpribor.ru

Нивелир в одинаковой степени необходим во время проведения измерений на открытых пространствах, в процессе возведения масштабных объектов, а также при ремонтных работах. Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Еще по теме:  Устройство тележки гидравлической и её виды
0 0 голоса
Рейтинг статьи
Подписаться
Уведомить о
guest

0 комментариев
Межтекстовые Отзывы
Посмотреть все комментарии
0
Оставьте комментарий! Напишите, что думаете по поводу статьи.x
