Износилась мембрана для гидроаккумулятора: какую лучше выбрать и принцип работы

Выбираем сменную мембрану для гидроаккумулятора

Использование гидроаккумуляторов является необходимостью в автономных системах водообеспечения. В подавляющем большинстве случаев речь идёт о применении в загородных домах. Там источником чистой (питьевой) воды выступает артезианская скважина. В сочетании с погружным скважинным насосом гидроаккумулятор даёт возможность создания необходимого давления во всей системе. Кроме этого, гидроаккумулятор способен обеспечивать защиту от гидроудара, гарантировать сохранение минимального запаса воды, исключить кратковременные повторные включения насоса (именно такой режим работы и уничтожает оборудование).

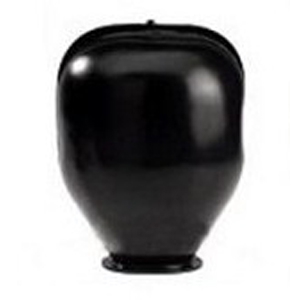

Основным рабочим органом вышеупомянутого оборудования считается сменная мембрана. По своей геометрии она может быть различной. На сайте https://vodateplo.com.ua/catalog/dlya-gidrobakov/ Вы сможете найти подходящие расходники для гидроаккумуляторов. Помимо формы, мембрана может быть изготовлена из различных материалов.

Мембрану из какого материала выбрать?

На рынке доступны мембраны следующих типов:

  • из этилен-пропилен-диен-каучука;
  • из бутила;
  • из стирол-бутадиен-каучука.

Лишь первые два материала являются экологически безопасными. Точнее говоря, по техническим и санитарным нормам они могут соприкасаться с водой и при этом не изменять её химических свойств.

Стирол-бутадиен-каучук – это непищевой материал. Применяться он может исключительно в гидроаккумуляторах, направленных на техническое использование.

Использование этилен-пропилен-диен-каучука допускается для быстрого, циклического, высокотемпературного режима работы гидроаккумулятора. Данный материал абсолютно нейтрален, но недолговечен.

Только бутил способен соответствовать по своим характеристикам всей продолжительности эксплуатации оборудования (практически не осуществляется замена).

Гидроудар и прочность на разрыв

Каждый обыватель должен знать, что его частный водопровод рано или поздно обязательно столкнётся с гидроударом. И если изначально система не была от него защищена, то она обязательно выйдет из строя.

Защиту обеспечить предельно просто. Необходимо выбрать мембрану определённой конфигурации. В результате резкого скачка давления, она не должна разрушиться. Именно высокий запас прочности и позволяет поглотить избыточное давление, защитив систему от вреда.

Естественно, цена мембраны напрямую зависит от её диаметра. Чем он больше, тем выше стоимость.

В видео демонстрируется мембрана для гидроаккумулятора на 100 литров:

Мембрана для гидроаккумулятора назначение и разновидности, инструкция по замене

Автономная система водоснабжения в загородном доме не обходится без двух ее важнейших модулей – водопроводного гидроаккумулитора и насоса. И тот, и другой конструктивный элемент очень важен для подачи воды в строение. Но если о насосах, подающих воду из скважины или колодца в здание, информации достаточно много, о гидробаках ее практически нет.

Из данной статьи вы узнаете подробное описание того, как устроен гидроаккумулятор, о функциональном назначении изделия в автономном водоснабжении и о значении сменной мембраны гидроакккумулятора в устройстве гидробака.

Преимущества гидроаккумулятора

Гидробак, правильно встроенный в систему водоснабжения частного дома, выполняет несколько задач:

  • стабилизирует давление в водопроводе;
  • защищает трубы с водой от гидроударов при пуске насосного оборудования;

  • увеличивает продолжительность эксплуатации насоса, поскольку ограничивает запуск и отключение последнего;
  • обеспечивает компенсацию утечек воды из водоснабжающей магистрали.

Таким образом, гидроаккумулятор – очень важная конструктивная составляющая автономного водопровода.

От стабильной работы гидробака главным образом зависит работоспособность всей системы водоснабжения.

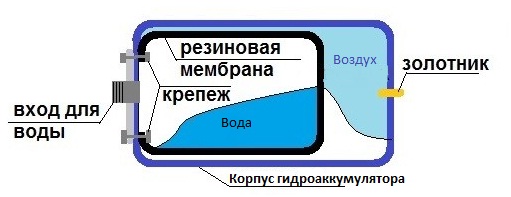

Как устроен агрегат

Стандартный гидробак состоит из трех элементов:

  1. металлический корпус;
  2. мембрана из резины;
  3. снабженный клапаном фланец.

В устройстве гидробака ключевое значение имеет мембрана, и за состоянием этой мембраны нужно следить.

Какую мембрану купить для гидроаккумулятора?

В зависимости от целей эксплуатации такие мембраны бывают двух видов. Первые используют для отопительных систем, вторые – для водопроводных.

Изделия для гидробаков водоснабжения белые, выпускаются из натурального каучука, устойчивого к воздействию бактерий и отвечающего гигиеническим нормам.

Рабочая температура таких мембран для гидроаккумулятора насосной станции находится в диапазоне от 0 до 70 °C. Предельно допустимое для них давление составляет 7 bar.

  • Изделия для гидроаккумуляторов отопления бывают черного цвета, выпускаются из специальной резины EPDM, стойкой к скачкам давления и высоким температурам в системах отопления.
  • Рабочая температура мембран – в диапазоне от -10 до 99 °C.
  • Максимально допустимое для них давление – 8 bar.

Сегодня на рынке насосов производители обычно предлагают мембраны для гидроаккумуляторов двух типов – баллонного и диафрагменного. Изделия второго типа плоские.

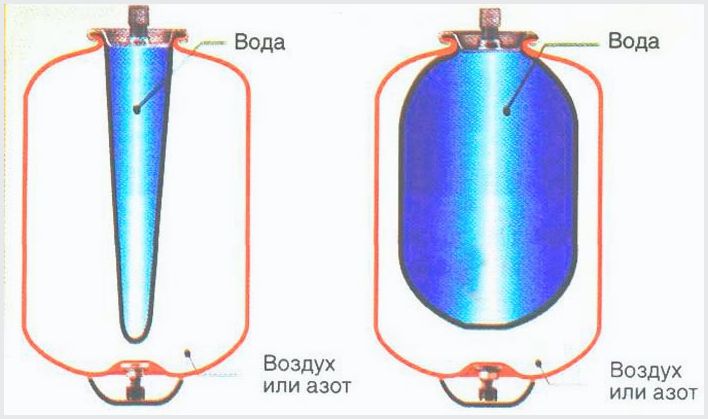

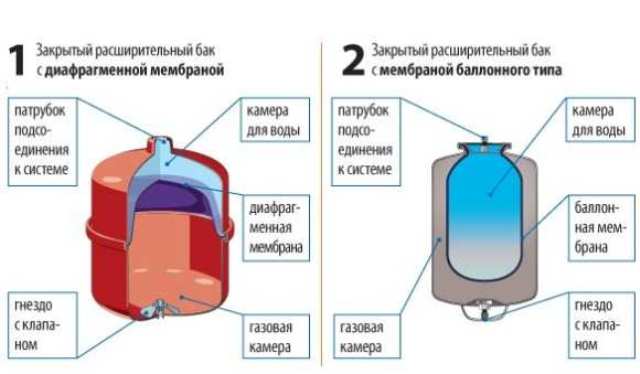

Баллонная мембрана

Эти изделия представляют собой емкости из резины объемом от 5 литров, похожие на медицинскую грелку или стандартную банку. Модели большего объема – мембраны гидроаккумулятора 24 л и более – по форме грушевидные.

Работает баллонная мембрана следующим образом:

  1. вода с помощью насоса нагнетается в резиновый баллон;
  2. при выключении насоса возникающее между стенками мембраны и корпусом гидроаккумулятора избыточное давление выталкивает воду в водопроводную магистраль.

Так баллонная мембрана существенно сокращает воздействие гидроударов на водопроводную систему.

Плоская мембрана

Изделие герметично крепится в корпусе гидроаккумулятора, деля последний на две части – «влажную» и воздушную.

В данном случае мембрана срабатывает таким образом:

  1. когда включается насос. вода нагнетается в агрегат, и мембрана сжимается, создавая в воздушном отсеке давление;
  2. когда давление в гидробаке достигает определенного уровня, реле отключает насосное оборудование, и скопившуюся жидкость мембрана выталкивает в водопровод;
  3. когда давление достигает минимального значения, насос снова включается, и процесс циклически повторяется.

Благодаря использованию диафрагменной мембраны экономится электричество и энергоресурс насоса.

Износ мембраны

К факторам износа мембраны относятся:

  • трение изделия о стенки корпуса устройства;
  • температурные скачки в гидроаккумуляторе;
  • непрерывный процесс растяжения и сжатия изделия;

Все это приводит к изнашиванию мембраны. О ее скором отказе можно судить по следующим признакам:

  • гидроаккумулятор начинает работать рывками;
  • показания манометра нестабильны – резко увеличиваются и быстро падают;
  • кран словно «плюется» водой;
  • насос запускается чаще обычного, через небольшие временные интервалы;

В подобных ситуациях становится очевидным, что гидроаккумуляторную мембрану нужно менять.

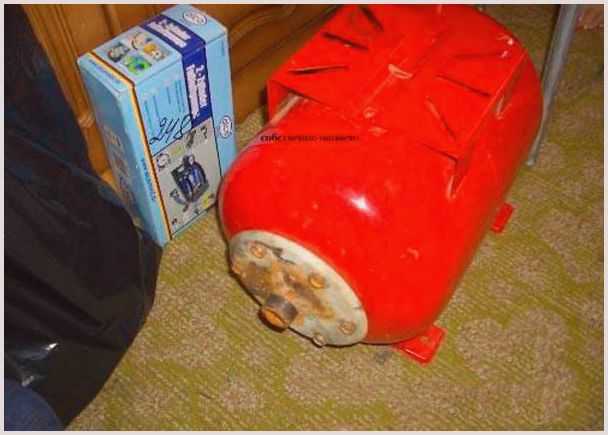

Замена мембраны в гидроаккумуляторе

Самостоятельно заменить изношенную мембрану несложно – достаточно последовательно выполнить следующие действия:

  1. отсоединить гидробак от водопроводной системы;
  2. убрать давление воздуха в агрегате через ниппель;
  3. слить из гидробака оставшуюся воду;
  4. открутить крышку с манометром;
  5. вытянуть отслужившую мембрану из специального отверстия в нижней части корпуса;
  6. установить новую мембрану в обратном порядке;
  7. поставить фланец с клапаном на свое место.

Таким образом, чтобы восстановить функциональность гидробака и выполнить замену мембраны гидроаккумулятора своими руками, достаточно этих несложных действий.

Чтобы получить наглядное представление об этапах монтажных работ, посмотрите видео о замене в гидроаккумуляторе мембраны:

Потребителю на заметку

  • Если потребуется замена мембраны, в гидроаккумуляторе, цена на изделие доступна, а найти его можно в магазине сантехники или стройматериалов, поскольку это востребованный расходный материал.

    О наличии подходящей мембраны можно узнать у производителя гидробака или у поставщика.

  • При замене и ремонте мембран гидроаккумулятора необходимо учитывать, что изделия разных производителей не являются взаимозаменяемыми. Часто они отличаются диаметром горловины.

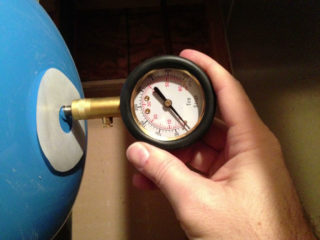

  • Следует периодически проверять давление воздуха в изделии и контролировать его стабильность, чтобы мембрану не приходилось часто менять.

Теперь вы знаете, почему гидроаккумулятор может выйти из строя, из чего состоит агрегат, и какое значение имеет мембрана для гидроаккумулятора, как ее заменить.

Воспользовавшись нашими рекомендациями, вы легко замените мембрану дидробака, если в этом возникнет необходимость.

Назначение и виды мембран для гидроаккумулятора

Современные насосные станции, которые стоят практически в каждом жилом коттедже, а также используются на дачах и в любых других постройках, нуждающихся в водоснабжении, состоят из двух частей. Первая – насос, который качает воду.

Вторая – гидроаккумулятор, который ее аккумулирует и отвечает за поддержание нужного давления в системе. Возможна установка гидроаккумулятора и отдельно от насоса – в случае, если необходимо использовать емкость большого объема.

Резиновые мембраны для гидроаккумулятора различной формы («груша» и «баллон»).

Наиболее важной деталью бака является мембрана для гидроаккумулятора – собственно, именно она и выполняет все основные функции емкости.

1 Устройство мембраны и принцип ее работы

Мембрана для гидроаккумулятора внешне похожа на обычную медицинскую грелку или банку – в моделях небольших размеров (до 100 литров). У более крупного бака (от 100 литров и больше) ее форма скорее напоминает грушу или бутылку.

Суть, впрочем, не меняется – в любом случае это емкость, выполняемая из эластичных материалов. Она вставляется в металлический корпус бака, разделяя его на две части. В одной – внутри мембраны – содержится вода. Вторая – между стенкой мембраны и корпуса – закачанный внутрь воздух.

Такая конструкция предназначается для следующего: включенный насос закачивает воду внутрь бака (а точнее – внутрь мембраны). Ее наполнение производится до определенного уровня – пока давление внутри не достигнет до максимального давления (для бытовых систем водоснабжения этот параметр варьируется в диапазоне от 1.8 до 3 атмосфер), которое выставлено на реле давления насоса.

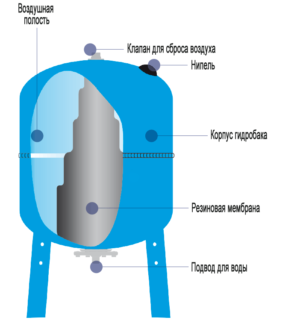

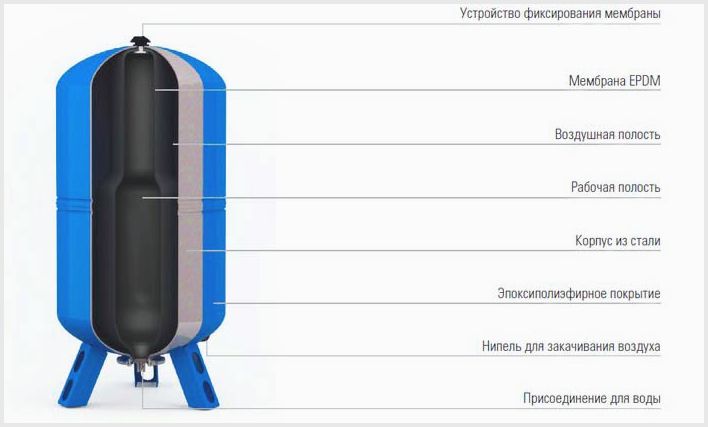

Расположение мембраны внутри бака-гидроаккумулятора.

В этот момент сам насос отключится. Вода же будет оставаться под давлением, и сможет с нормальным напором идти из кранов – поскольку теперь на нее будет воздействовать сжатый воздух, находящийся внутри бака.

Таким образом будет экономиться и электричество, и увеличиваться срок службы оборудования – поскольку насос будет находиться в работе меньшее время. Вдобавок применение бака для систем водоснабжения полезно еще и тем, что сводятся к минимуму резкие скачки давления, создаваемые при включении насоса в работу.

1.1 Виды мембран

Условно мембрана для гидроаккумулятора классифицируется по назначению:

Разберемся подробнее с нюансами продукции каждой категории.

Мембраны для гидроаккумуляторов различного объема (от 24 до 300 литров).

Мембрана для гидроаккумулятора, применяемого для систем водоснабжения, имеет следующие характеристики:

  • материал изготовления: каучук;
  • температура среды: от 0 до +70 градусов;
  • максимальное рабочее давление: 7 атмосфер.

Изделие такого типа нейтрально к бактериям.

Мембрана бака, который будет применяться для систем отопления, имеет отличия:

  • материал изготовления: резина EPDM (особый состав, являющий собой резину, производимую по особенной технологии);
  • температура среды: до +99 градусов;
  • максимальное рабочее давление: 8 атмосфер.

Как и любое другое резиновое изделие, мембрана для бака (не важно, для каких именно систем – отопления или водоснабжения) имеет ряд недостатков. В частности, она негативно воспринимает:

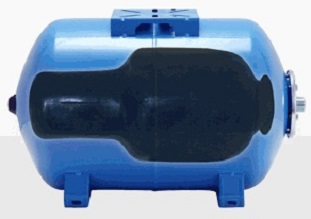

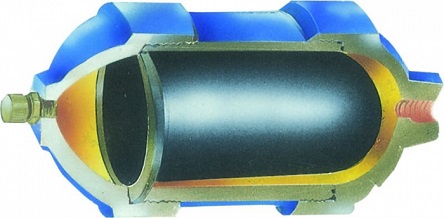

Гидроаккумулятор в разрезе — расположение мембраны внутри бака.

  • частые и/или резкие перепады температуры;
  • превышение температуры свыше установленного предела;
  • превышение давления свыше установленного предела (впрочем, для систем водоснабжения или отопления это малоактуально, поскольку бытовые насосные станции AL-KO обычно имеют меньшее рабочее давление);
  • частое и/или резкое сжатие.

Однако условия эксплуатации в системах водоснабжения и отопления обычно такие, что избежать негативного влияния попросту не удается. К примеру: по вечерам расход воды резко повышается – приходя домой с работы, человек хочет принять душ, приготовить еду, поесть, помыть посуду. Таким образом содержимое бака быстро сольется. Тоже самое – и утром, когда человек спешит на работу.

Так что несмотря на то, что срок эксплуатации мембраны бака водоснабжения обычно указывается до 5 лет – по факту ее замена требуется куда чаще. В целях профилактики рекомендуется периодически (не реже 1 раза в год) проверять целостность изделия (как именно – рассмотрим ниже).

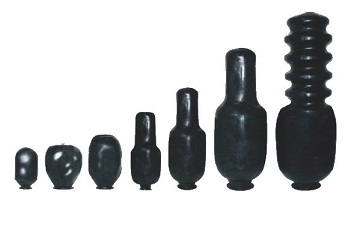

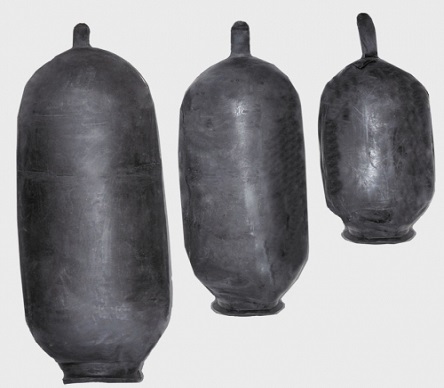

Гидроаккумуляторные мембраны различного объема.

Отдельно следует упомянуть и про объем емкости – ведь это, по сути, ее ключевой параметр. Современные баки выпускаются по типоразмерам объема, начинающимся с 8 литров.

Наиболее распространенный вариант для бытовых домашних устройств – это 24, 50, 60 и 80 литров (максимально модель может вмещать до 2 тысяч литров воды, однако для обычного жилого коттеджа или дачи это, само собой, не актуально).

Также пользуются популярностью и мембраны большей вместимости – на 100-200 литров, что актуально для коттеджей, в которых живет более 4-5 людей.
к меню ↑

2 Как понять, что нарушена целостность мембраны?

Если вода из крана начинает идти с перебоями (то нормальным напором, то тонкой струей с периодическим усилением), и стрелка манометра «скачет», показывая резкую перемену давления – это явный признак того, что мембрану требуется проверить.

Теперь следует разобраться с тем, как выполняется проверка целостности мембраны. Этапы следующие:

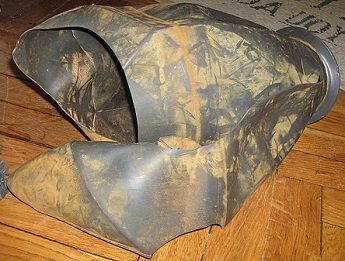

Внешний вид порванной мембраны.

  1. Насос отключается.
  2. Подача воды в бак перекрывается.
  3. Вода из бака сливается.

Если во время дренирования жидкости из отверстия будет выходить воздух – значит, целостность изделия нарушена, и его требуется в обязательном порядке менять (или же вулканизировать – если будет такая возможность).

Как вариант – проверять целостность можно и другим способом: стравив воздух из бака. Если по завершению процедуры из ниппеля будет идти вода – значит, диагноз поставлен верно мембрана повреждена.
к меню ↑

2.1 Правила замены мембраны

Если Вы проделали вышеупомянутую процедуру и уверились в том, что целостность изделия нарушена – значит, требуется заменить износившуюся «грушу». Для этого выполняем следующие действия:

  1. Гидроаккумулятор отсоединяется от трубопровода.
  2. Сбрасывается давление воздуха (если до этого еще не выполнялось). Ниппель, который для этого предназначен, располагается на верхней части корпуса бака (независимо от того, какой он – вертикальный или горизонтальный).
  3. Шланг и крышка – откручиваются.

При этом будьте готовы к тому, что внутри емкости еще осталась вода, причем будет ее немало. По этой причине процедуру требуется проводить, держа рядом таз, или же в месте, где не страшно будет залить пол водой (на улице или в гараже, к примеру).

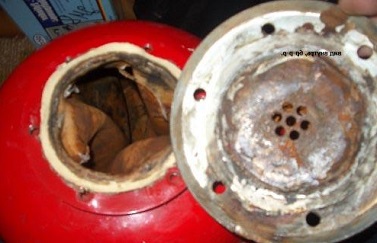

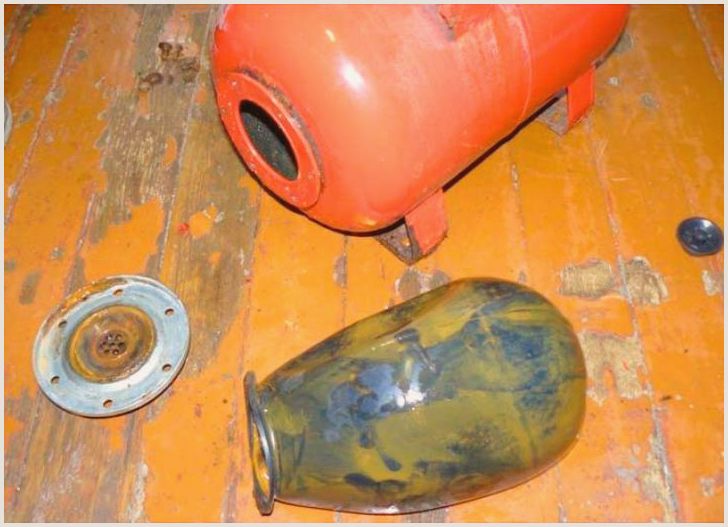

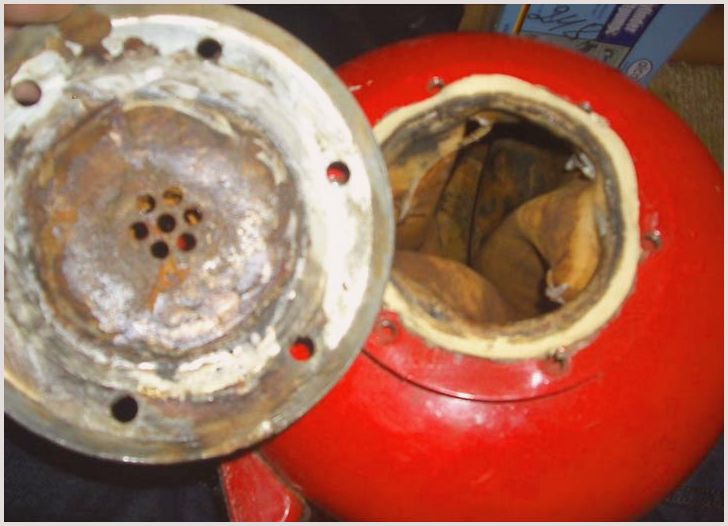

Процесс извлечения старой мембраны из бака.

После того, как вода из гидроаккумулятора полностью слилась – можно продолжать процедуру:

  1. Демонтируется крышка с манометром.
  2. Через специально предназначенное отверстие (располагается внизу корпуса, независимо от конструкции бака) мембрана вытаскивается наружу.

На этом этапе требуется заодно и осмотреть сам корпус. Внимание следует обращать на ржавчину, трещины, грязь – само собой, что всего этого быть не должно. После проверки бак промывается изнутри и откладывается – для просушки.

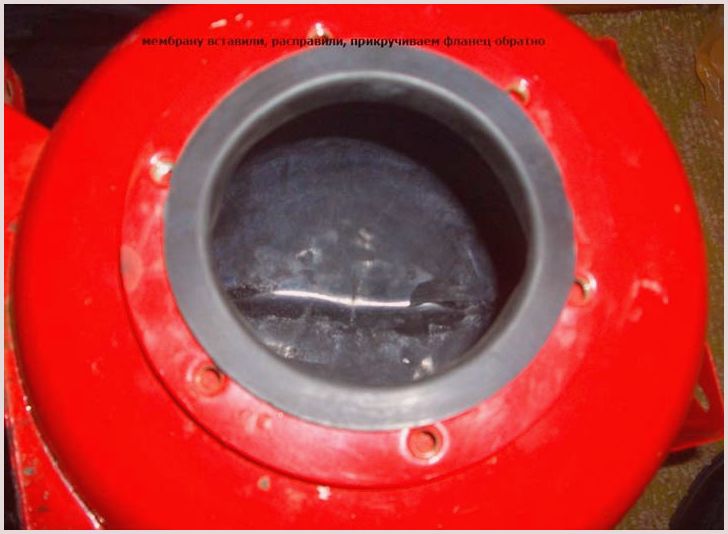

  1. Новую (или старую, но отремонтированную) мембрану моют и устанавливают в гидроакумулятор.
  2. Монтируется на место фланец мембраны.

После того, как конструкция была собрана обратно – требуется закачать воздух внутрь бака – чтобы устройство могло нормально функционировать. Выполняется это с помощью обычного насоса, через золотник, который обычно располагается в нижней части корпуса.
к меню ↑

Мембрана для гидроаккумулятора: что лучше, съемная или нет?

Сегодня почти в каждом жилом коттедже, на даче и прочих постройках, которые требуют водоснабжения, применяются насосные станции, и все они состоят из 2-х частей:

  1. Непосредственно насос, отвечающий за накачивание воды.
  2. Гидроаккумулятор, который, как и следует из названия, аккумулирует воду и поддерживает должный уровень давления во всей системе. Можно также устанавливать гидроаккумулятор в отдельности от насоса.

Именно поэтому так важно рассмотреть ключевые детали бака гидроаккумулятора, а именно резиновые мембраны, так как именно она выполняет все основные функции (разделяет агрегат на 2 воздушный и водяной резервуар). Рано или поздно наступает момент, когда необходимо осуществить замену, и пользователь встает перед выбором: остановиться на съемной мембране или нет? Какая будет лучше? И корректно ли поставлен этот вопрос?

Съемная и несъемная мембраны

Вечного двигателя не существует, поэтому, конечно, мембрана выходит из строя, правда, на практике, это происходит намного раньше, чем планировалось, так как в теории она должна прослужить верой и правдой порядка 5-10 лет. Но чаще всего она рвется о стенки бака, когда давление должным образом не контролируется оператором, и воздух уходит.

Если вернуться к изначальной постановке вопроса, какую выбрать мембрану: съемную или нет, то нужно рассмотреть эти 2 вида более подробно:

    Подавляющее большинство моделей современных гидроаккумуляторов предполагают наличие внутрисъемных мембран, например, известный производитель Reflex UNIPUMP. Так как материал изнашивается, вопрос замены позволяет без труда быть решенным.

  • Впрочем, иногда встречаются и модели агрегатов, в которых мембрана (ее здесь еще принято называть диафрагмой) несъемная. Как правило, на такие гидроаккумуляторы цена существенно меньше, чем у аналогов со съемной мембраной. В этой ситуации замена невозможна. Отталкиваясь от практического опыта, можно сказать, что подобные баки будут выходить из строя абсолютно с такой же периодичностью, ибо ремонту они не подлежат, и потратиться придется на новый бак. Яркий пример таких баков – модели PressureWavePWB 2/,24 LH,WiloA 24-H и многие другие.
  • Ответ на вопрос, какой вариант мембраны выбрать (съемную или нет) очень прост. Если у вас есть возможность, лучше потратить большую сумму, но приобрести бак со съемным типом мембраны, обеспечив себе возможность в случае ремонта осуществить его без каких-либо сложностей. Но, так как баки с диафрагмой вместо мембраны не получили распространение в нашей стране, то и купить такой бак будет сложно.

    Кроме того, стоит обратить внимание на другие параметры, не менее актуальные для мембран. О них и пойдет речь далее.

    Выбираем материал мембраны

    Другой не менее важный вопрос – из какого материала должна быть изготовлена мембрана для гидроаккумулятора. В том случае, если насосная станция обеспечивает питьевой водой, то следует четко понимать, что так или иначе вода неизменно взаимодействует с материалом груши, поэтому перед покупкой важно убедиться, что груша выполнена строго из пищевого материала (если вода применяется для технических нужд – это не принципиально. Всего имеется 5 основных типов:

    1. Natural – натуральная резина (из каучука), которая считается наиболее гибкой из всех, однако по прошествии определенного времени вода может начать просачиваться через стенки. Актуальна груша из этого материала для воды с температурой в диапазоне -10/+50 градусов.
    2. Butyl – бутиловая искусственная резина, которая также оптимальна для контакта с питьевой водой и соответствует всем установленным санитарным нормам. Она не так эластична, как предыдущий вариант, но гарантирует более длительный срок эксплуатации. Подходит для воды в температурном диапазоне -10/+99.
    3. EPDM — один из наиболее часто встречающихся искусственных материалов для производства в этой сфере.
    4. SBR — этот тип чаще всего используется в расширительных бачках систем отопления.
    5. Наконец, Nitril — этот материал не подходит для контакта с питьевой водой, грушу из него стоит приобретать, когда речь идет о маслах и горючем.

    Таким образом, думая о том, кукую мембрану выбрать, стоит делать ставку на сохранность собственного здоровья, поэтому так важно выбрать правильный материал для груши/мембраны гидроаккумулятора. В нашей стране практически 95 % мембраны EPDM и искать другие порой бессмысленно.

    Назначение и виды мембран для гидроаккумулятора

    Современные насосные станции, которые стоят практически в каждом жилом коттедже, а также используются на дачах и в любых других постройках, нуждающихся в водоснабжении, состоят из двух частей. Первая – насос, который качает воду.

    Вторая – гидроаккумулятор, который ее аккумулирует и отвечает за поддержание нужного давления в системе. Возможна установка гидроаккумулятора и отдельно от насоса – в случае, если необходимо использовать емкость большого объема.

    Резиновые мембраны для гидроаккумулятора различной формы («груша» и «баллон»).

    Наиболее важной деталью бака является мембрана для гидроаккумулятора – собственно, именно она и выполняет все основные функции емкости.

    1 Устройство мембраны и принцип ее работы

    Мембрана для гидроаккумулятора внешне похожа на обычную медицинскую грелку или банку – в моделях небольших размеров (до 100 литров). У более крупного бака (от 100 литров и больше) ее форма скорее напоминает грушу или бутылку.

    Суть, впрочем, не меняется – в любом случае это емкость, выполняемая из эластичных материалов. Она вставляется в металлический корпус бака, разделяя его на две части. В одной – внутри мембраны – содержится вода. Вторая – между стенкой мембраны и корпуса – закачанный внутрь воздух.

    Такая конструкция предназначается для следующего: включенный насос закачивает воду внутрь бака (а точнее – внутрь мембраны). Ее наполнение производится до определенного уровня – пока давление внутри не достигнет до максимального давления (для бытовых систем водоснабжения этот параметр варьируется в диапазоне от 1.8 до 3 атмосфер), которое выставлено на реле давления насоса.

    Расположение мембраны внутри бака-гидроаккумулятора.

    хранение поквартирных карточек у управляющих компаний

    В этот момент сам насос отключится. Вода же будет оставаться под давлением, и сможет с нормальным напором идти из кранов – поскольку теперь на нее будет воздействовать сжатый воздух, находящийся внутри бака.

    Таким образом будет экономиться и электричество, и увеличиваться срок службы оборудования – поскольку насос будет находиться в работе меньшее время. Вдобавок применение бака для систем водоснабжения полезно еще и тем, что сводятся к минимуму резкие скачки давления, создаваемые при включении насоса в работу.

    1.1 Виды мембран

    Условно мембрана для гидроаккумулятора классифицируется по назначению:

    Разберемся подробнее с нюансами продукции каждой категории.

    Мембраны для гидроаккумуляторов различного объема (от 24 до 300 литров).

    Мембрана для гидроаккумулятора, применяемого для систем водоснабжения, имеет следующие характеристики:

    • материал изготовления: каучук;
    • температура среды: от 0 до +70 градусов;
    • максимальное рабочее давление: 7 атмосфер.

    Изделие такого типа нейтрально к бактериям.

    Мембрана бака, который будет применяться для систем отопления, имеет отличия:

    • материал изготовления: резина EPDM (особый состав, являющий собой резину, производимую по особенной технологии);
    • температура среды: до +99 градусов;
    • максимальное рабочее давление: 8 атмосфер.

    Как и любое другое резиновое изделие, мембрана для бака (не важно, для каких именно систем – отопления или водоснабжения) имеет ряд недостатков. В частности, она негативно воспринимает:

    Гидроаккумулятор в разрезе — расположение мембраны внутри бака.

    • частые и/или резкие перепады температуры;
    • превышение температуры свыше установленного предела;
    • превышение давления свыше установленного предела (впрочем, для систем водоснабжения или отопления это малоактуально, поскольку бытовые насосные станции AL-KO обычно имеют меньшее рабочее давление);
    • частое и/или резкое сжатие.

    Однако условия эксплуатации в системах водоснабжения и отопления обычно такие, что избежать негативного влияния попросту не удается. К примеру: по вечерам расход воды резко повышается – приходя домой с работы, человек хочет принять душ, приготовить еду, поесть, помыть посуду. Таким образом содержимое бака быстро сольется. Тоже самое – и утром, когда человек спешит на работу.

    Так что несмотря на то, что срок эксплуатации мембраны бака водоснабжения обычно указывается до 5 лет – по факту ее замена требуется куда чаще. В целях профилактики рекомендуется периодически (не реже 1 раза в год) проверять целостность изделия (как именно – рассмотрим ниже).

    Гидроаккумуляторные мембраны различного объема.

    Отдельно следует упомянуть и про объем емкости – ведь это, по сути, ее ключевой параметр. Современные баки выпускаются по типоразмерам объема, начинающимся с 8 литров.

    Наиболее распространенный вариант для бытовых домашних устройств – это 24, 50, 60 и 80 литров (максимально модель может вмещать до 2 тысяч литров воды, однако для обычного жилого коттеджа или дачи это, само собой, не актуально).

    Также пользуются популярностью и мембраны большей вместимости – на 100-200 литров, что актуально для коттеджей, в которых живет более 4-5 людей.
    к меню ↑

    2 Как понять, что нарушена целостность мембраны?

    Если вода из крана начинает идти с перебоями (то нормальным напором, то тонкой струей с периодическим усилением), и стрелка манометра «скачет», показывая резкую перемену давления – это явный признак того, что мембрану требуется проверить.

    Теперь следует разобраться с тем, как выполняется проверка целостности мембраны. Этапы следующие:

    Внешний вид порванной мембраны.

    1. Насос отключается.
    2. Подача воды в бак перекрывается.
    3. Вода из бака сливается.

    Если во время дренирования жидкости из отверстия будет выходить воздух – значит, целостность изделия нарушена, и его требуется в обязательном порядке менять (или же вулканизировать – если будет такая возможность).

    Как вариант – проверять целостность можно и другим способом: стравив воздух из бака. Если по завершению процедуры из ниппеля будет идти вода – значит, диагноз поставлен верно мембрана повреждена.
    к меню ↑

    2.1 Правила замены мембраны

    Если Вы проделали вышеупомянутую процедуру и уверились в том, что целостность изделия нарушена – значит, требуется заменить износившуюся «грушу». Для этого выполняем следующие действия:

    1. Гидроаккумулятор отсоединяется от трубопровода.
    2. Сбрасывается давление воздуха (если до этого еще не выполнялось). Ниппель, который для этого предназначен, располагается на верхней части корпуса бака (независимо от того, какой он – вертикальный или горизонтальный).
    3. Шланг и крышка – откручиваются.

    При этом будьте готовы к тому, что внутри емкости еще осталась вода, причем будет ее немало. По этой причине процедуру требуется проводить, держа рядом таз, или же в месте, где не страшно будет залить пол водой (на улице или в гараже, к примеру).

    Процесс извлечения старой мембраны из бака.

    После того, как вода из гидроаккумулятора полностью слилась – можно продолжать процедуру:

    1. Демонтируется крышка с манометром.
    2. Через специально предназначенное отверстие (располагается внизу корпуса, независимо от конструкции бака) мембрана вытаскивается наружу.

    На этом этапе требуется заодно и осмотреть сам корпус. Внимание следует обращать на ржавчину, трещины, грязь – само собой, что всего этого быть не должно. После проверки бак промывается изнутри и откладывается – для просушки.

    1. Новую (или старую, но отремонтированную) мембрану моют и устанавливают в гидроакумулятор.
    2. Монтируется на место фланец мембраны.

    После того, как конструкция была собрана обратно – требуется закачать воздух внутрь бака – чтобы устройство могло нормально функционировать. Выполняется это с помощью обычного насоса, через золотник, который обычно располагается в нижней части корпуса.
    к меню ↑

    Износ мембраны для гидроаккумулятора, какая лучше и принцип работы. советы +фото

    Пневматические водонапорные установки это одна из частей системы снабжения воды дома. Они применяются везде. Это не зависит от конструктива и водного источника в комплект входит станция насосная. Насос накачивает воду в систему, а мембранный бак помогает хранить нужные показатели давления. Собственно в мембранном баке находится подобная основная деталь, как мембранная ткань. Она участвует во всех процедурах.

    Насос с гидроаккумулятором без мембранной ткани работает при более большой нагрузкой. Он включен все то время, когда необходима вода. Это повышает и потребление энергии. Скачки показателей давления в данном случае не исключаются.

    Рабочий принцип

    При помощи мембранной ткани происходит зонирование на две камеры — воздушную и водяную.

    Называют их еще по другому влажной и сухой. Вода с применением насоса проникает в мембранную ткань. В пространстве между ее стенками и оболочкой гидравлического аккумулятора создается область большого давления. За счёт этого и происходит создание нужного показателя давления в системе водоподачи.

    У мембранных тканей удлиненная или вытянутая форма, зависит от емкости бачка. В большинстве случаев делается из каучука или специального резинного состава. И в том и другом случае материал отвечает гигиеническим и санитарным требованиям, справится с воздействием микроорганизмов. Специальная резина выдержит более большое давление, и применяется при более большом температурном диапазоне.

    Мембранная ткань бывает плоской и балонной.

    Это не зависит от материала и вида, мембранная ткань исполняет одинаковые функции.

    Эластическая емкость располагается в корпусе бачка, таким образом образовывает два независящих один от одного пространства.

    В балонной мембранной ткани в середине находится вода, а в пространстве между ее стенками и стенками гидравлического аккумулятора нагнетается воздух.

    Плоская крепится на стенках емкости, также образовывая два отдела. Насосы дают водоподачу. Это происходит до достижения самых больших значений давления в середине конструкций. Эти значения ставятся наладчиками на реле. Когда отметка достигнута, насос перестает работать. При этом давление на саму емкость с водой сберегается, благодаря конструктиву. Благодаря этому нет изменения водного напора в процессе применению. Когда давление может достигать небольшой метки, насос вновь включается.

    Изнашивание мембранной ткани

    Мембранная ткань в мембранном баке считается затратной деталью. Она на протяжении какого-то времени снашивается и требует замены. Износ связан с неровным давлением в системе, с регулярными процессами сжатия и растяжения, трении о иные детали. Постоянные и резкие температурные скачки, увеличения значений давления в системе тоже не увеличивают служебный срок.

    Компании-изготовители в среднем говорят о 5 годах эксплуатации, но воздействие отрицательных нюансов тяжело избежать.

    К примеру, потребление воды утром и, в особенности, вечерами в будние дни вырастает. Благодаря этому замена мембранной ткани в мембранном баке требуется чаще.

    Когда нужно приобрести мембранную ткань в гидроакуумулятор, лучше подбирать того же изготовителя, как и у самого гидравлического аккумулятора. Тогда совпадут соответствующие размеры и характеристики.

    Проверка мембранной ткани.

    Прежде чем приобрести мембранную ткань гидравлического аккумулятора в Санкт-Петербурге необходимо убедится, что причина неполадки заключается именно в таком элементе.

    Если по прибору для определения величины давления видно, что давление или растет, или падает, а при этом подается вода то тонкой струйкой, то с нормальным напором — это светлый симптом нарушение цельности мембранной ткани. Дабы целиком в этом удостовериться, нужно выключить насос и закрыть подачу воды в бачок.

    После останки жидкости из бачка стравливают. При этом, обращают на то внимание, как она выходит. Если вместе с воздухом – нужна замена мембранной ткани в мембранном баке.

    Замена мембранной ткани в мембранном баке собственными руками

    Ремонт мембранной ткани гидравлического аккумулятора можно сделать собственными силами. Происходит это постепенно.

    1. Мембранный бак убирается от другой системы. На данном шаге лучше разместиться там, где будет удобно делать последующие действия и не страшно будет залить водой пространство вокруг.
    2. Убрать давление воздуха. Для этого есть специализированный ниппель. Он бывает горизонтальный и вертикальный, очень часто размещается на части сверху бачка.

    Откручивается шланг и крышка. Быстрее всего, на данном шаге из гидравлического аккумулятора польются останки жидкости. Можно заблаговременно подготовить таз. Воду нужно слить полноценно.

  • Потом снимается крышка с прибором для определения величины давления.
  • Внизу корпуса находится специализированное технологическое отверстие. Через него достается мембранная ткань.
  • Бачок осматрюется на нарушение цельности, грязь и ржавчину. Правильно, если нет осадка и трещин. После промывается и осушивается.
  • Мембранная ткань для гидравлического аккумулятора 50 литров устанавливается в бачок. Если емкость запланирована на другой объем, мембранная ткань обязана быть выбрана исходя из этого.

  • Конструкция скапливается в обратном порядке.
  • Через специализированный золотник закачивается воздух. Тут можно задействовать обыкновенный насос.
  • Для облегчения замены мембранной ткани в мембранном баке можно посмотреть видео, где все воочию показывают и рассказывают.

    Необходимо обращать свое внимание, что сменная мембранная ткань гидравлического аккумулятора обязана быть рассчитана на подобной же объем, как и сам мембранный бак. Если стоит отметка 24 литра, значит приобретать нужно на 24 литра.

    Что из себя представляет мембрана для гидроаккумулятора

    Чтобы сэкономить на энергопотреблении и исключить колебания уровня давления в насосных установках с гидравлическими аккумуляторами используется специальный разделяющий элемент – мембрана. Для длительной и бесперебойной работы оборудования важно знать конструктивные характеристики и правила эксплуатации этой детали.

    Назначение и принцип действия

    Предназначение устройства – разделение внутренней части гидробака на две камеры: воздушную и водную. Работает оно по следующей схеме:

    1. Вода закачивается в мембранный «мешок», а воздух между ним и стенками прибора сжимается.
    2. При достижении максимально допустимого показателя давления – для бытовых устройств он составляет 1,8–3 атмосферы – насос отключится. Значение нужно предварительно выставить на реле давления.
    3. Жидкость поступает к водопотребителям с необходимым напором благодаря действию, создаваемому сжатым воздухом, который находится внутри гидроаккумулятора.
    4. После снижения давления до наименьшего значения, насос автоматически включится для набора воды.

    Такая схема позволяет исключить перепады в напоре воды и обеспечить стабильную работу системы. Экономится потребление электричества и увеличивается период эксплуатации оборудования, поскольку включение насоса происходит намного реже. Использование гидравлического бака с мембраной в водоподающей сети хорошо и тем, что сводит к минимуму резкие перепады давления, возникающие при запуске насосной установки.

    Разновидности и критерии выбора

    Детали, внешне похожие на медицинскую грелку, устанавливаются в маленьких гидроаккумуляторах – не больше 100 литров. В крупных гидробаках – свыше 100 литров – диафрагмы по форме схожи с бутылкой либо грушей. Все эти варианты по объемности могут быть плоскими или баллонными. Принцип действия у разных типов схож.

    При выборе мембраны учитывается и то, что изделия различаются по назначению гидробака:

    Характеристики Для водоснабжения Для отопления Цвет Белый Черный Материал изготовления Натуральный или бутилированный каучук Стойкая к температурным перепадам резина EPDM или SBR Температурный режим (°C) от 0 до 70 от -10 до 99 Максимальное давление (бар) 7 8

    Каучук менее устойчив к низким и высоким температурам, зато он невосприимчив к действию бактерий, плесени и грибка. Эти свойства важны для поддержания качества питьевой воды. Ни в коем случае для подключения к водопроводным магистралям нельзя применять баки с диафрагмами из SBR. Стирол-бутадиен-каучук – это непищевой материал. Применяться он может исключительно в накопителях жидкости для технического использования.

    Есть и другие способы классификации мембран для гидробаков, которые стоит учитывать при выборе.

    По размерам

    Габаритные показатели очень важны: при ошибке изношенную деталь новой заменить невозможно. При оценке учитываются следующие критерии:

    Емкость (л) Габаритные показатели (мм) Размер фланца (внутренний/наружный) Длина Сечение 0,16 45/65 65 58 2–3 45/65 135 80 5–8 45/65 155 105 8–12 45/65 200 115 12–18 45/65 265 135 24 80/110 или 90/120 260 200

    Эти показатели должны быть указаны в технической документации к гидравлическому аккумулятору.

    Важно учитывать и крепление диафрагмы. Обычно оно осуществляется в нижней части бака через фланец. Но в объемных приборах, называемых проходными, предусматривается еще и крепление сверху. Через отверстие в верхней части мембраны проходит полая штанга с уплотнительным элементом на одном торце и резьбой на другом. Резьбовой конец выводится наружу бака и притягивается к последнему гайкой. По сути, наружная часть представляет собой резьбовой штуцер, который можно просто заглушить либо установить на него реле давления и/или манометр.

    По заменяемости

    Изготовителями выпускается два типа расширительных мембранных установок – со сменной и со стационарной диафрагмой. Первые стоят дороже, но у них можно своевременно произвести замену элемента, если возникают разрывы либо он деформируется. Вторые – недорогие. Но в этом случае не предусмотрена замена поврежденных деталей и возобновления работы водоснабжающей системы.

    Рационально отдать предпочтение первому типу гидроаккумуляторов. Иначе прибор будет работать столько же, сколько выдержит диафрагма.

    Заменить изношенную деталь несложно, это можно выполнить самостоятельно, цены на резиновые запчасти сравнительно низкие. Они зависят от объема элемента, материала изготовления и производителя. Цены на мембрану «Джилекс» для гидроаккумулятора начинаются от 600 рублей, самые недорогие сменные детали «Аквасистем» стоят от 260 рублей, «Рефлекс» – от 1100 рублей.

    Особенности установки при замене

    Мембрана в гидравлическом аккумуляторе – расходный элемент. С течением времени она приходит в негодность, и требуется замена, если конструкция прибора предусматривает такую возможность. Деталь изнашивается в связи с неравномерным напором в системе, с непрерывными сжатиями и растяжениями, трением о другие элементы. Систематические и резкие температурные перепады, превышения показателей давления тоже не способствуют увеличению эксплуатационного срока. По заявлениям компаний-производителей он в среднем составляет пять лет, но воздействия негативных факторов сложно избежать. На деле в лучшем случае мембрана служит три года.

    Как определить, что резиновая груша для гидроаккумулятора требует замены:

    • насос сбоит, происходят частые пуски и остановки;
    • скачут показатели манометра;
    • подтекает ниппель;
    • вода из крана поступает прерывистыми струйками;
    • за воздушным клапаном имеется протекание.

    Во всех этих неисправностях в большинстве случаев виноват износ диафрагмы, но иногда встречаются пробои в корпусе. Перед заменой мембраны проверяют его на наличие дефектов.

    Чтобы сменить диафрагму, изначально необходимо отключить электропитание и произвести сброс давления в системе, а также слить из гидравлического бака оставшуюся воду.

    Последующие действия таковы:

    1. Отверните болты, снимите фланец и достаньте испорченную диафрагму из специального отверстия в нижней части корпуса.
    2. Осмотрите бак на целостность, наличие грязи и коррозии. Промойте и осушите.
    3. Установите сменную деталь.
    4. Прикрутите фланец на место, закачайте воздух до 1,4 атмосферы.

    Затем подключают электропитание и воду, проверяют работу системы. После проведения всех манипуляций аккумулятор готов к применению.

    Стоит учесть, что изделия разных изготовителей не являются взаимозаменяемыми. Они отличаются размерными показателями.

    Поменять диафрагму можно своими руками и без обращения к специалистам. Но лишь при соблюдении всех норм и требований сборки либо разбора возможно проведение работ на уровне профессионалов. При невозможности замены порванную мембрану заклеивают специальным клеем или вулканизируют. Это позволит продлить эксплуатационный период элемента, но вскоре его все равно придется менять. Однако ремонтные работы продляют срок службы прибора с несъемной диафрагмой.

    Правила эксплуатации

    Чтобы диафрагма гидробака и сам прибор служили долго, нужно придерживаться следующих рекомендаций:

    1. Проводите ежемесячный осмотр и проверку аккумулятора на предмет соответствия параметров нормативам. Последние индивидуальны для каждой модели накопителя.
    2. Если вы не пользуетесь гидробаком, держите его в сухом месте, не допуская контактов с нагревательными приборами. Иначе материал диафрагмы может стать сухим, что приведет к его разрушению.
    3. Проверяйте, не возникла ли коррозия и подтеки в местах соединений и на корпусе гидравлического аккумулятора.
    4. Периодически проводите замеры давления воздуха в изделии и контролируйте его стабильность.
    5. Примерно раз в полгода проверяйте целостность диафрагмы.

    При возникновении сбоев в работе прибора требуется немедленное устранение неисправностей во избежание усугубления ситуации. Иначе можно довести устройство до состояния, не подлежащего ремонту.

    При работе напорного устройства с гидравлическим аккумулятором без мембраны происходит увеличение нагрузки и ускоряется износ. Насос постоянно включается при открытии крана. Это повышает потребление электроэнергии и риски гидроудара. Качественная диафрагма поможет уберечь оборудование от этих неприятностей.

    Еще по теме:  Как отремонтировать смеситель, который течет
    0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Межтекстовые Отзывы
    Посмотреть все комментарии
    0
    Оставьте комментарий! Напишите, что думаете по поводу статьи.x
