Пайка проводов паяльником: как сделать правильно

Один из самых надежных способов соединения проводов – пайка. Это процесс, при котором пространство между двумя проводниками заполняется расплавленным припоем. Температура плавления припоя должна быть ниже точки плавления соединяемых металлов. В домашних условиях пайка чаще всего производится паяльником – небольшим устройством, работающим от электричества. Мощность паяльника для правильной работы должна быть не менее 80-100Вт.

Что нужно для пайки паяльником

Помимо паяльника понадобится припой, канифоль или флюсы, желательно иметь подставку. Также вам могут понадобиться небольшой напильник и щипцы.

Чаще всего медные провода нужно паять, например, в наушниках, при ремонте бытовой техники и т. Д.

Канифоль и флюсы

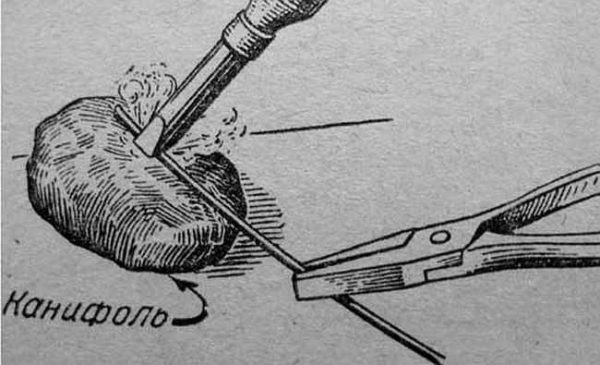

Чтобы получить хорошее соединение проводов, необходимо очистить их от загрязнений, в том числе от оксидных слоев. В то время как одножильные кабели все еще можно чистить вручную, многожильные кабели не могут быть очищены должным образом. Обычно их обрабатывают канифолью или флюсом, активными веществами, растворяющими примеси, в том числе оксидный слой.

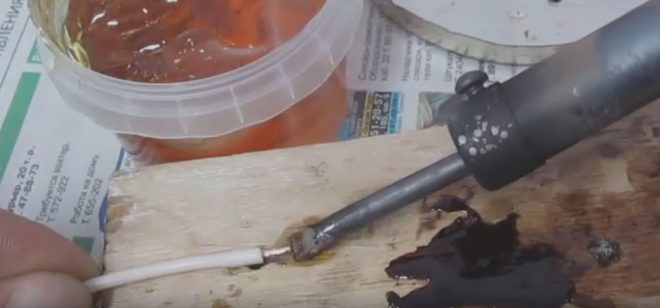

И канифоль, и флюсы работают хорошо, но флюсы проще в использовании – вы можете окунуть кисть в раствор и быстро обработать проволоку. Поместите проводник в канифоль и нагрейте его паяльником так, чтобы расплавленное вещество покрыло всю поверхность металла. Недостатком использования флюса является то, что, если он остается на проводниках (что происходит), он постепенно разъедает соседнее покрытие. Чтобы этого не произошло, защитите все точки пайки – остатки флюса промойте спиртом.

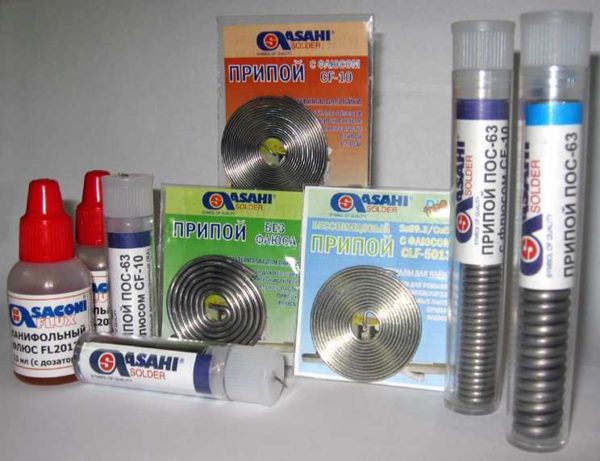

Припои и флюсы для пайки медных проводов

Канифоль считается универсальным инструментом, и флюсы можно подобрать в зависимости от того, какой металл вы собираетесь паять. В случае проводников это медь или алюминий. Для медных и алюминиевых проводов используйте флюс LTI-120 или бура. Самодельный флюс из канифоли и денатурированного спирта (от 1 до 5) очень хорошо работает, к тому же его легко сделать своими руками. Добавьте в спирт канифоль (желательно пыль или очень мелкие кусочки) и взболтайте до полного растворения. После этого можно обработать этим составом провода и струны перед пайкой.

Паяльные флюсы для пайки медных проводов, припой 60 PIC, 50 PIC или 40 PIC – оловянно-свинцовый. В случае алюминия больше подходят составы на основе цинка. Чаще всего используются CP-12 и P250A (из олова и цинка), марки A (цинк и олово с медью), CA-15 (цинк и алюминий).

Очень удобно использовать припой с канифолью.

Очень удобно использовать припои, содержащие канифоль (рис. 61). В этом случае нет необходимости предварительно обрабатывать каждую прядь канифолью отдельно. Но для качественного паяльника необходимо наличие мощного – 80-100 Ватт, способного быстро прогреться до необходимой температуры точки пайки.

Вспомогательные материалы

Чтобы правильно спаять провода, потребуется еще:

    Стоять. Он может быть выполнен полностью из металла или на деревянной / пластиковой подставке с прикрепленными металлическими держателями для паяльника. Также пригодится небольшая металлическая коробочка для канифоли.

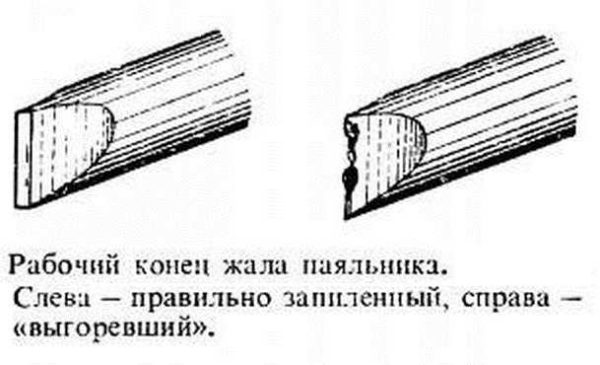

Паяльник удобнее с самодельной или заводской подставкой – особого значения не имеет. Перед началом работы заточите жало паяльника. Он должен быть гладким и чистым, без следов нагара. Тогда паять несложно.

Вот как затачить кончик паяльника плоскогубцами. При пайке сложно удерживать пальцами провода припоя – медь и алюминий обладают высокой теплопроводностью, что приводит к быстрому нагреву прилегающих участков. Поэтому провода удобнее паять паяльником, если удерживать их плоскогубцами. Только инструмент должен быть миниатюрным, с тонкими ручками и губками. В принципе можно использовать пинцет, но желательно сверху (там, где держатся пальцы) термоусадочную трубку (там, где держатся пальцы) – сталь тоже быстро нагревается.

как соединить счета в квартире

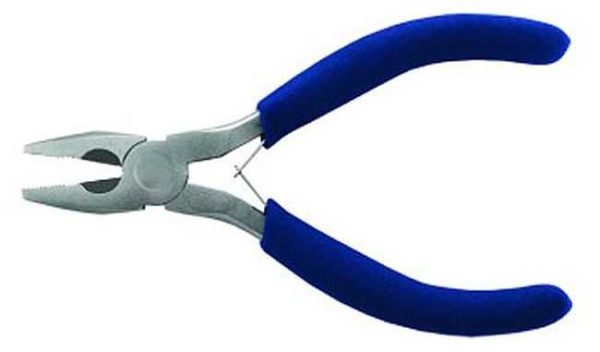

Плоскогубцы – для удержания проводов

Вам может понадобиться спирт для очистки флюса и изоленты или термоусадочных трубок разного диаметра. Это все материалы и инструменты, без которых паять провода невозможно.

Процесс пайки электропаяльником

Всю технологию пайки проволочной пайкой можно разделить на несколько последовательных этапов. Все они повторяются в определенном порядке:

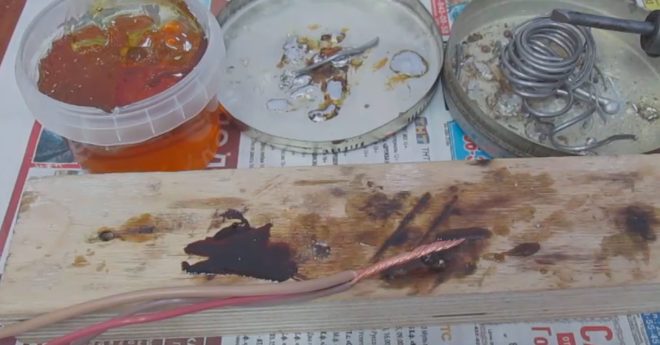

    Подготовка кабелей. При пайке проводов их освобождают от изоляции. Затем оксидный слой удаляют с него механически. Вы можете использовать небольшой кусочек наждачной бумаги с мелким зерном. Металл должен быть блестящим и ярким. Лужение. Разогрейте паяльник до температуры плавления канифоли (при прикосновении начинает активно плавиться). Берут провод и подносят к канифоли, нагревают паяльником так, чтобы вся изолированная часть провода была погружена в канифоль. Затем возьмите каплю припоя на кончик паяльника и распределите ее по изолированной части провода. Припой быстро растекается, покрывая провод тонким слоем. Проволоку слегка повернуть, чтобы распределить быстрее и равномернее. После лужения медные проводники теряют красноту и становятся серебристыми. Так мы обрабатываем все провода, которые будут паяться.

Еще по теме:  Газовый, дровяной и электрический котел отопления

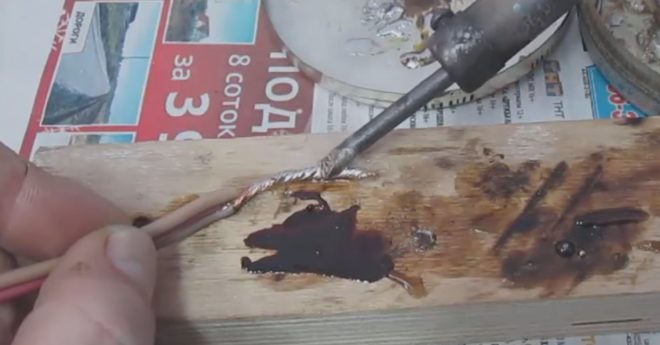

Лужение проводов Пальцами прижмите луженые провода, чтобы убедиться, что они плотно прилегают друг к другу. Если длина припоя должна быть большой, его можно перекрутить. Удерживая провода, возьмите припой на жало и прижмите его к точке пайки, приложив некоторое усилие. Таким образом, точка пайки нагревается, канифоль закипает, а припой растекается. Когда он покрывает всю площадь, протекает между проводниками, можно считать, что паяльник для пайки проводов готов. Некоторое время их держат в неподвижном состоянии – пока припой не остынет (для ускорения этого процесса следует продуть это место).

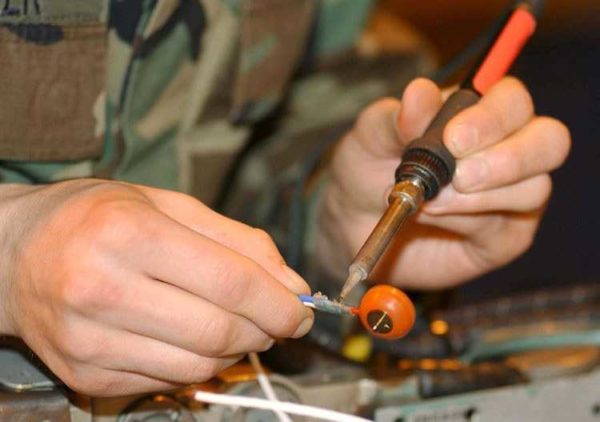

Это все. Таким же образом можно припаять два и более проводов, припаять провод к контактной пластине (например, при пайке наушников – припаять провод к штекеру или к пластине на трубке) и т. Д.

После того, как провода будут спаяны паяльником и они остынут, соединение следует заизолировать. Вы можете обернуть его изолентой или надеть и затем нагреть термоусадочную трубку. В случае электрических кабелей рекомендуется сначала намотать несколько витков изоленты, а затем надеть на нее термоусадочную трубку.

Отличия технологии при использовании флюса

Если вместо канифоли использовать активный флюс, процесс лужения меняется. Очищенный проводник смазывают массой, а затем нагревают паяльником с небольшим количеством припоя. Тогда все как описано.

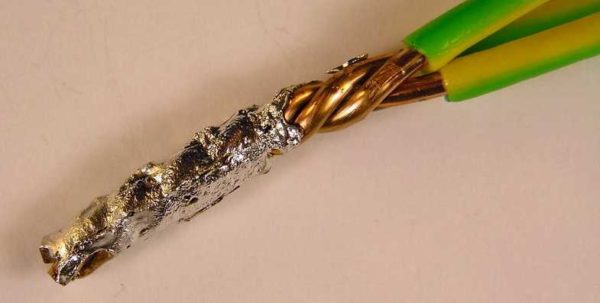

Пайка витой пары флюсом – быстрее и проще

Есть отличия и по припоям с флюсом. В этом случае нельзя залудить каждый провод, а скрутить его, потом обработать флюсом и сразу приступить к пайке. Проводники можно даже лужить, не снимая изоляции – активные составы удаляют оксидный слой. Но вместо этого необходимо протереть места пайки спиртом – смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше техника пайки подходит для одножильных проводов. Если провод скручен, есть нюансы: перед лужением провода раскручивают, чтобы можно было все окунуть в канифоль. При нанесении припоя убедитесь, что каждый провод покрыт тонким слоем припоя. После охлаждения провода снова скручиваются в один жгут, а затем паяются паяльником, как описано выше – погружая жало в паяльник, нагревая точку пайки и нанося олово.

При лужении скрученных проводов их необходимо «сплющить».

Можно ли паять медный провод с алюминиевым

Алюминий нельзя лужить непосредственно с другими химически активными металлами. Поскольку медь является химически активным материалом, медь и алюминий не соединяются и не спаиваются. Проблема в слишком разной теплопроводности и разной проводимости. Алюминий больше нагревается и расширяется, когда через него проходит электричество. Медь намного меньше нагревается и расширяется. Непрерывное расширение / сжатие в различной степени приводит к разрыву даже самого лучшего контакта, образованию проводящей пленки и прекращению работы. Поэтому медь и алюминий не паяются.

При необходимости соединения медных и алюминиевых жил производится винтовое соединение. Используется болт с подходящей гайкой и тремя шайбами. Подключаемые концы кабеля соответствуют размеру винта. Берем болт, надеваем одну шайбу, потом проволоку, другую шайбу – следующую проволоку, поверх третьей шайбы и скрепляем все гайкой.

Алюминиевые и медные жилы нельзя паять

Есть несколько других способов соединения алюминиевых и медных проводов, но пайка не входит в их число. О других способах вы можете прочитать здесь, но затягивание шурупов – самый простой и надежный.

Как правильно паять провода и что для этого понадобится

Способов подключения проводов очень много. В этой статье поговорим об одном из самых надежных – пайке проводов паяльником. Процесс тонкий и утомительный. Если вы никогда не держали в руке паяльник, вам придется немного поучиться. Во-первых, вам понадобится опыт и навыки, чтобы уметь пользоваться паяльником. Во-вторых, перед тем, как паять провода, их нужно соединить витой парой. В-третьих, вам потребуются специальные инструменты и материалы.

Еще по теме:  Заглушки на столбы для забора из кирпича своими руками: накладки, металлические и бетонные столешницы, фото, видео, цена, чертежи и схемы монтажа

Физика процесса

Прежде чем приступить к пайке соединительного провода, неплохо понять суть этого процесса.

Пайка используется для создания постоянных соединений. Например, если необходимо соединить два элемента (кабель или провод), между ними вводится припой в виде расплавленного металла. Температура плавления металла должна быть ниже точки плавления соединяемых материалов. Припой, флюс и припой контактируют друг с другом посредством нагрева. Припой становится жидким и смачивает поверхность проводника. После завершения процесса нагрева припой затвердевает, образуя прочное стыковое соединение.

Прочность контакта зависит от того, насколько хорошо припой смачивает поверхности соединяемых деталей. Это напрямую связано с чистотой деталей при пайке. Поэтому перед пайкой проводов их необходимо очистить от органических веществ (масла, жира) и оксидных слоев. Для этого также следует использовать флюс, который снижает поверхностное натяжение и улучшает качество потока.

При пайке медных проводов применяются самые низкие требования к флюсу, припою и температуре. Поэтому, если вы хотите научиться этому делу, лучше сначала припаять медные припойные провода, а со временем, по мере того, как вы приобретете практику и опыт, вы будете работать с другими материалами.

Преимущества и недостатки пайки

Важнейшее преимущество пайки перед другими типами проводных соединений – надежность. По надежности паяный электроагрегат уступает только сварному стыку.

О паяном соединении можно забыть на весь период эксплуатации, никакого дополнительного ухода он не требует.

С помощью пайки можно соединять провода разного сечения, одножильные с многожильными.

Этот способ один из самых дешевых. Главное, чтобы у вас был паяльник, а припой и канифоль недорогие, а расход их ничтожный.

Несомненным плюсом пайки также является то, что с ее помощью можно одновременно подключать более 2-х проводов.

К недостаткам пайки можно отнести большую трудоемкость и необходимые навыки использования паяльника.

Необходимые инструменты и материалы

Перед тем как приступить к пайке двух проводов, необходимо предварительно приобрести все необходимые материалы, а также запастись самым главным устройством – паяльником.

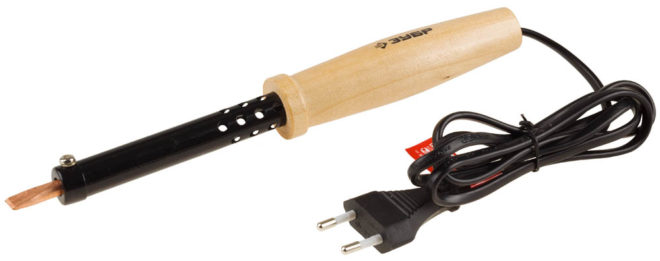

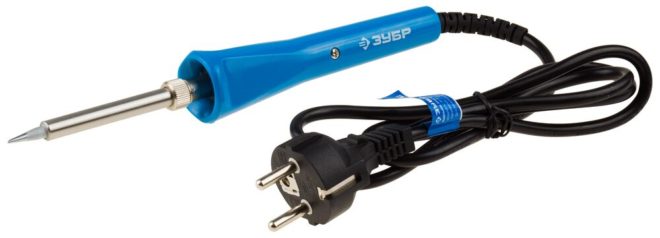

Паяльник

Устройство представляет собой нагревательное устройство для нагрева припоя и поверхности спаиваемых элементов. Он состоит из трех основных частей:

    ручка (из дерева или пластика, при работе не нагревается); нагревательный элемент; элемент управления.

Паяльники бывают разных типов:

Электрическое отопление. Рабочая часть такого инструмента – это наконечник медного жала, который нагревается нагревательным элементом. Температура наконечника достигает 300 градусов и не очень сильная (от 60 до 100 Вт).

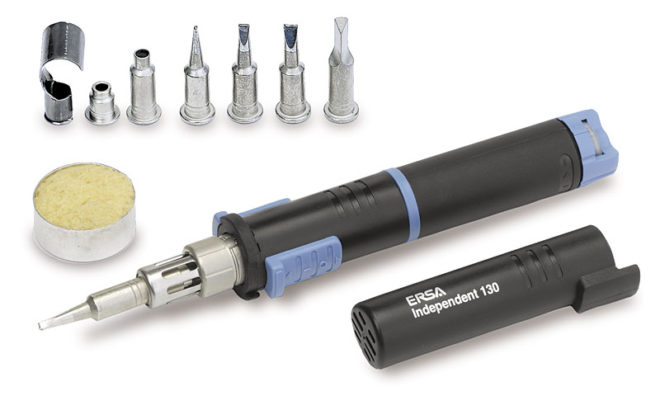

Газ. По принципу работы этот паяльник похож на обычную газовую горелку, место, где должна производиться пайка, отапливается открытым пламенем.

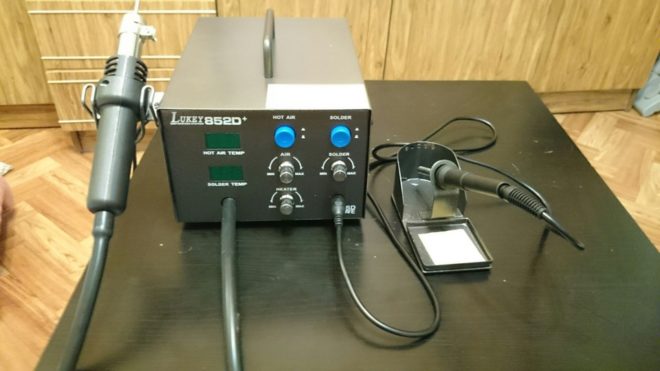

Паяльник с горячим воздухом. Место пайки нагревается горячим воздухом.

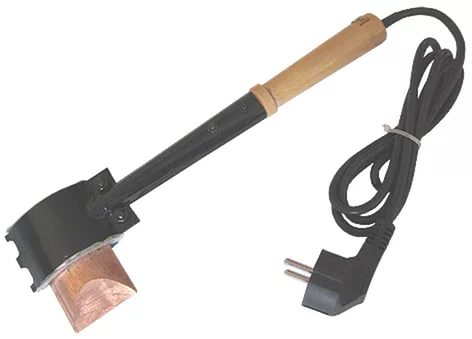

Молоток. В этом паяльнике рабочая часть также представляет собой медный стержень, но в форме массивного молотка. Нагрев происходит с помощью открытого пламени или встроенного электронагревательного элемента.

Самый распространенный паяльник – это электронагреватель для пайки радиодеталей и проводов.

Припой

Основной материал в процессе пайки – припой. Это сплав нескольких металлов, который имеет более низкую температуру плавления, чем комбинированный металл. Такие сплавы изготавливают из олова, кадмия, серебра, меди, свинца, никеля.

Медную проволоку лучше паять сплавом марки ПОС-60. Буквы PIC указывают, что этот припой сделан из олова и свинца. Цифры показывают, сколько олова в припое. Конечно, чистое олово – лучший припой, но оно дорогое и используется в исключительных случаях.

Форма дозирования припоя бывает различной – гранулы, пасты, слитки, порошки, фольга или проволока.

Как пользоваться припоем? Он нагревается выше температуры плавления и, достигнув расплавленного состояния, касается твердых поверхностей соединяемых элементов. В этот момент происходят химические и физические процессы. Припой плавится на металлических поверхностях и проникает в любые зазоры между ними.

Помните это! Прежде чем приступить к пайке алюминиевых проводов, вам понадобится специальный припой. Для этого металла больше подходят сплавы на основе цинка, такие как CHO-12 (цинк против олова) или CA-15 (цинк против алюминия).

Чаще всего в качестве флюса используют смесь органических и неорганических веществ, подготавливающую поверхности к пайке. Флюс может быть канифолью, ацетилсалициловой или ортофосфорной кислотой, аммиаком или солью буры.

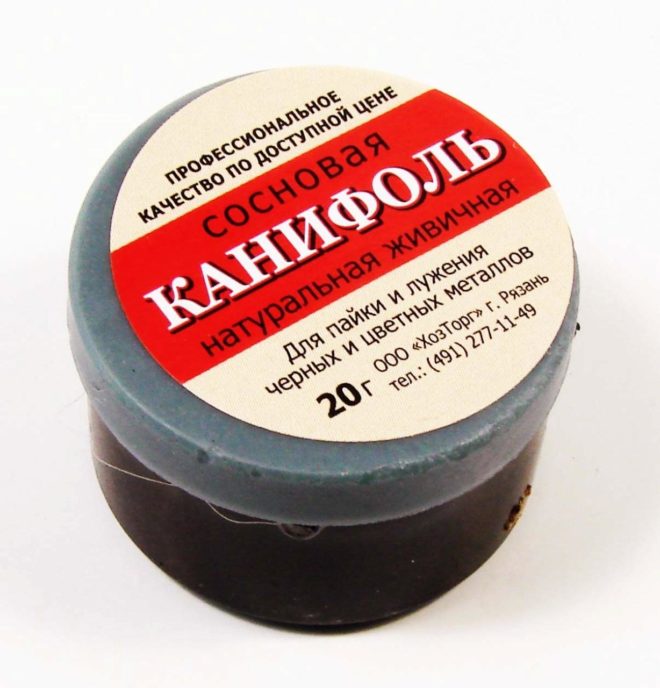

Самый распространенный флюс – канифоль. Некоторые используют для пайки кислоту, но она хуже канифоли. Хотя использовать кислоту намного проще, вы пропитываете в ней кисть и наносите вещество на соединяемые поверхности. С канифолью все немного сложнее, в нее нужно вставить провод, нагреть паяльником, и тогда смола начнет плавиться и наматываться на провод.

Еще по теме:  Какой должна быть длина штор (гостиная, спальня, кухня и другие комнаты)

Иногда используется припой, представляющий собой тонкую проволоку, наполненную канифолью внутри. Конечно, это делает процесс быстрее и удобнее, нужно будет только взять горячий паяльник и приложить его к стыкуемым поверхностям, нет необходимости обрабатывать каждую канифольную проволоку отдельно.

Другие инструменты

Также для того, чтобы припаять провода, вам понадобятся:

Рабочая зона должна быть покрыта материалом, который не будет подвергаться воздействию капель расплавленного припоя. Для работы подойдет металлический стол или металлическая или деревянная опора, например, в распределительной коробке. Подставка для паяльника (должна быть безопасной и удобной). Влажной тряпкой или губкой для протирания кончика паяльника. Файл. Перед использованием паяльника вам нужно сначала отшлифовать жало, на нем не должно быть следов нагара, тогда пайка пойдет легко. Нож или специальный инструмент для снятия изоляционного слоя с проводов. Плоскогубцы. Наждачная бумага. Алкоголь. Изолента (или термоусадочная трубка).

Подготовительные работы

Перед тем, как приступить к пайке проводов, необходимо проделать несколько предварительных действий:

    Снимите изоляционный слой с соединяемых проводов на длину 40-50 мм. Теперь нужно обнажить открытые участки, удалив оксидный слой. Сделать это можно мелкой наждачной бумагой. Трубы необходимо очистить до глянца. Перед пайкой медных проводов их необходимо залудить. Нагрейте паяльник до температуры плавления канифоли. Откуда ты это знаешь? Достаточно прикоснуться к канифоли инструментом, и канифоль начнет активно таять. Обмакните оголенную часть в канифольную смолу. Возьмите немного припоя и проденьте его через провод. Немного скрутите проволоку, чтобы процесс шел быстрее и ровнее. После лужения медная проволока станет серебряной, а не красной. Проделайте то же самое со всеми проводами, которые хотите припаять. Скрутите луженую медную проволоку вместе.

О том, как залудить эти провода, смотрите в этом видео:

Теперь все готово к самому процессу пайки.

Выполнение пайки

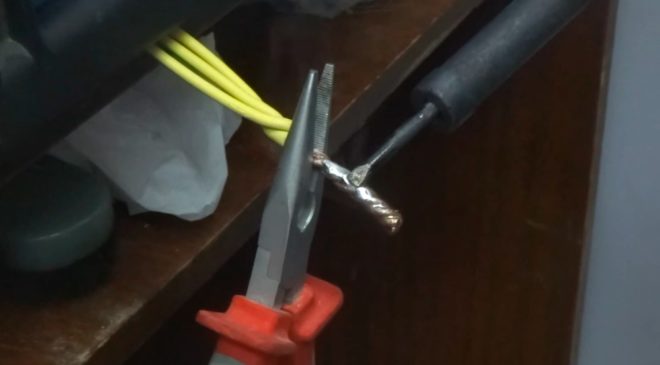

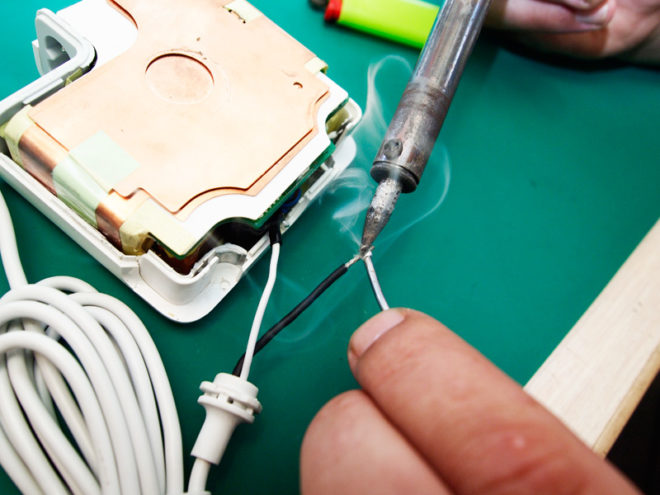

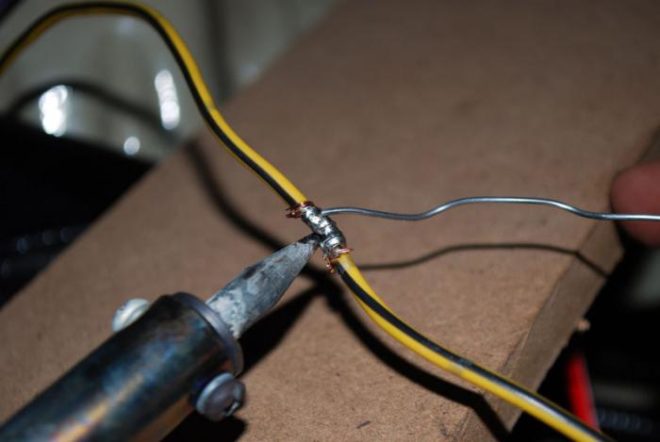

Одной рукой удерживайте проволочную прядь плоскогубцами. Если соединить всего два тонких провода и длина пайки небольшая, то можно обойтись без сращивания. Нужно только провода соединить плотно. С другой стороны, возьмите нагретый до нужной температуры паяльник и залейте жало припоя. Прижмите его к разъему с небольшим усилием. Здесь он должен нагреться, канифоль закипит и припой потечет. Вам остается только дождаться, пока расплав расплавится и заполнит все промежутки между стержнями.

Очень важно, чтобы соединяемые поверхности были хорошо прогреты. Потому что, если припой затвердеет и не произойдет смачивания, припой не подойдет, и электрики назовут это «холодной» или «ложной» пайкой.

Обязательно дать припою остыть в стационарном состоянии. Даже малейшее движение паяного соединения во время затвердевания может повлиять на качество и прочность соединения.

После отверждения точки пайки протрите ее спиртом, чтобы удалить остатки флюса.

В этом видео подробно показано, как правильно сделать пайку:

а здесь вы можете увидеть, как паять витую пару в условиях, похожих на настоящие:

Осталось только надежно заизолировать соединение. Можно намотать 3-4 слоя изоленты. Термоусадочные трубки – хороший изолятор. Только не забудьте надеть его на один из проводов перед подключением. Затем перетащите ее на получившуюся электрическую сборку, нагрейте феном или зажигалкой, и трубка будет крепко удерживать стык. Второй вариант предпочтительнее, так как он обеспечивает плотное замыкание контакта.

Мы рассказали вам, как правильно паять провода. В принципе, это несложно тем, кто умеет пользоваться паяльником. Если вы никогда не делали этого раньше, лучше попросите кого-нибудь вас немного научить. Конечно, вы можете прочитать статьи и все разобраться теоретически. Но не забывайте, лучше один раз увидеть.
