Как закрепить люстру на бетонном потолке: планка, крюк, прозвонка

Правильно подобранное и зонированное освещение обеспечивает комфорт в помещении и создает нормальные условия для работы и отдыха. Обычно с размещением напольных или настенных светильников проблем не возникает, но как закрепить люстру на бетонном потолке? Есть несколько способов сделать это, каждый со своими достоинствами. Есть нюансы и сложности подключения люстры к электросети.

Варианты крепления

Чаще всего используются следующие способы крепления люстры к бетонным потолкам:

    якорный крюк; зажим-вешалка; крепежная полоса.

В жилых домах потолок крепится с помощью предусмотренного для этого крючка. Он крепится к комплекту пластинчатого армирования и способен выдерживать большие нагрузки. Рядом с ним есть скрытый провод, подключенный к настенному переключателю.

Анкерный крюк

Если владелец желает установить люстру в другом месте, ему придется самому позаботиться о скрытой или канальной проводке.

Просверлите отверстие под анкерный крюк с помощью кольцевой пилы или перфоратора и вставьте в него пластиковый или металлический штифт. Когда резьбовое основание крючка ввинчивается в штифт, он расширяет штифт в отверстии и обеспечивает надежную фиксацию. Правильно установленный анкер выдерживает вес до 150 кг.

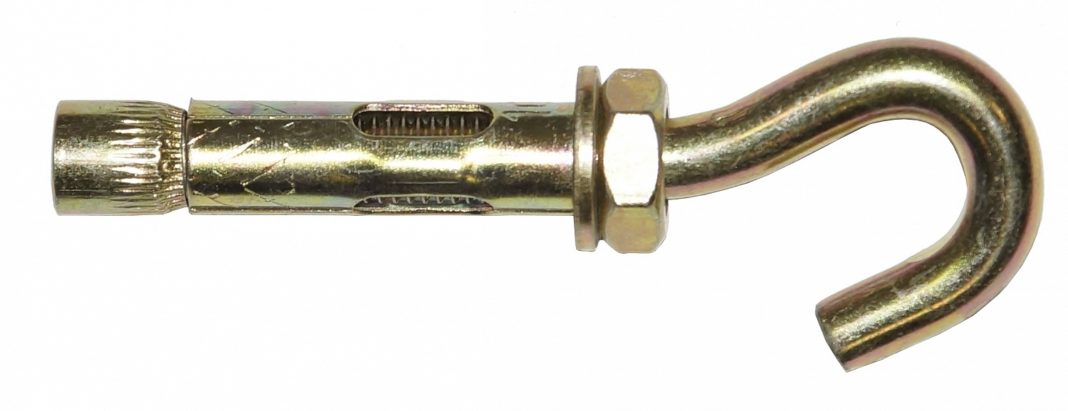

Якорный крюк

При сверлении отверстия можно попасть во внутреннюю полость слева для уменьшения веса пластины. В этом случае анкер будет упираться в бетон только на часть своей длины, и крепление станет ненадежным. Анкер нужно отодвинуть немного в сторону и в пластине просверлить новое отверстие. Старый придется разгладить и закрасить.

Обжимной подвес

Он подходит для установки на место внутренней пустоты в пластине или в старом отверстии, где крюк сломан, корродирован или не соответствует размерам.

Вместо штифта в этой конструкции используется специальная гайка с рычагами, которые могут стоять параллельно резьбовому опорному штифту или разъединяться и блокировать друг друга перпендикулярно ему. После установки рычаги разворачиваются и проходят через проем. Позади него они разворачиваются, создавая безопасную остановку на поверхности выемки пластины. С нижней стороны крючка накручивается гайка. Это исключает возможность горизонтального перемещения рук и всей конструкции. Такое крепление выдерживает немного меньший вес, чем прочный дюбель, забитый по всей длине монолитного бетона. Однако его грузоподъемность более чем достаточна для среднего светильника.

Монтажная планка

Обрешетка крепится к потолку на два (или четыре) обычных самореза с дюбелями. Вес корпуса распределяется между ними, поэтому можно использовать относительно небольшие винты. На планке тисненая ручка. На нем и осуществляется установка светильника. Такой способ крепления подходит, если в комплекте с люстрой идет штанга.

Нюансы работы с проводами

В современных многоквартирных домах и частных домах используются медные кабели типа ВВГ или НЙМ. На них нанесена цветная маркировка проводов:

    черный или коричневый для «фазы» (иногда встречается белый); синий для «нейтрального»; Желтая полоса для «земли».

Аналогично маркируются провода на клеммных колодках светильников. Он очень удобен, облегчает монтаж электропроводки и подключение к ней электроприборов. Вам просто нужно соединить между собой провода одного цвета.

как объединить лицевые счета в коммунальной квартире

В старых домах нет цветной маркировки, и вы все еще можете найти алюминиевые провода.

В этом случае будет сложно определить назначение проводов и подключить их.

Проверка фазировки индикаторной отверткой

Если провода не промаркированы, приготовьте мультиметр и индикаторную отвертку (тестер). Это обычная маленькая плоская отвертка с металлическим контактом на конце ручки и неоновой лампочкой (или светодиодной в более новых моделях). Он работает, касаясь металлического контакта указательным пальцем и касаясь провода кончиком отвертки.

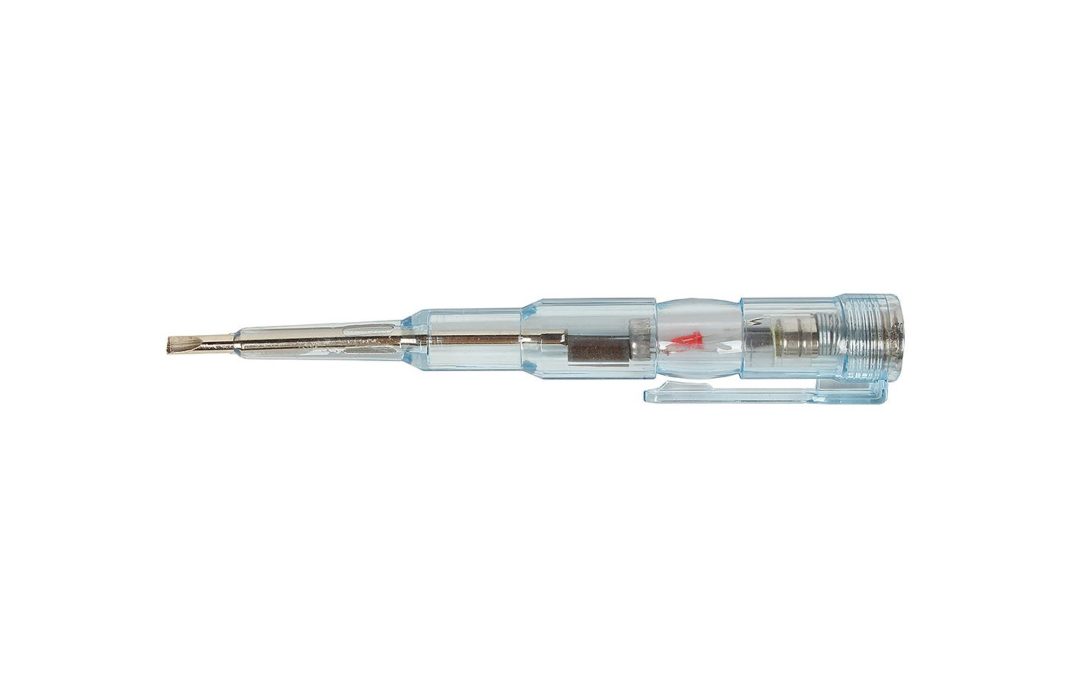

Отвертка для проверки фаз

Если это «фаза», загорится лампочка (светодиод). Если он равен нулю, он не загорится. Этот индикатор следует использовать только одной рукой, чтобы избежать поражения электрическим током при случайном прикосновении к оголенным проводам.

После определения предполагаемого использования воздуховода его следует сразу же пометить цветным куском цветной изоленты.

Бывают ситуации, когда рядом с крючком выходит не две, а три (и более) проволоки. Это означает, что группы ламп можно соединять частями, независимыми друг от друга. Это решение обычно используется в больших помещениях. Каждый провод управляется отдельной кнопкой на настенном переключателе. Среди этих проводников следует найти одну общую нейтраль и несколько общих фазных проводов для каждой группы.

Еще по теме:  Как правильно обшить фундамент профлистом: пошаговая инструкция

После завершения снятия фаски концы необходимо разделить и изолировать, пока лампа висит.

Прозвонка люстры мультиметром

Испытания проводятся с помощью мультиметра – универсального прибора для электрических измерений.

Если светильник имеет металлический корпус, для безопасной работы требуется заземляющий провод. Чтобы определить «заземляющий» провод, выполните следующие действия:

    Коснитесь металлического корпуса одним щупом мультиметра; Другой рукой коснитесь отрезка оголенного провода; Визг мультиметра укажет на «массу»; Если звука нет, попробуйте другой провод и так до тех пор, пока не будет найдена «масса».

Аналогичным образом ищется нейтральный провод:

    выкручиваем лампочку из патрона; прикоснитесь к боковому контакту внутри гнезда одним щупом; Другой рукой продеваем провода, пока не услышим звуковой сигнал мультиметра, это нейтральный провод; все остальные будут поэтапно.

В многокадровых светильниках, используемых в больших помещениях, используются группирующие вставки, чтобы постепенно регулировать интенсивность света в помещении.

Выполните следующие действия, чтобы определить, какой провод подключен к какому разъему переключателя.

    откручиваем лампочки от розеток; прикоснуться к фазному проводу одним щупом; Другой рукой касайтесь последовательно средних контактов в гнездах, пока не услышите звуковой сигнал на мультиметре; это будет картридж (группа картриджей), который вы ищете

Если у новой люстры несколько групп и из потолка выходит только два провода, то, к сожалению, все фазовые контакты люстры придется соединить вместе и все лампы будут включены одновременно.

Этапы крепления люстры к потолку

Чтобы прикрепить люстру к бетонному потолку, вам могут понадобиться:

    Лестница-стремянка с замком уровня; плоскогубцы, индикатор отвертки; монтажный нож; цветной изолент; Электрический перфоратор или перфоратор; разжимной анкерный крюк; саморезы и дюбели; Быстроразъемные клеммы (если фитинг не имеет собственной контактной полосы.

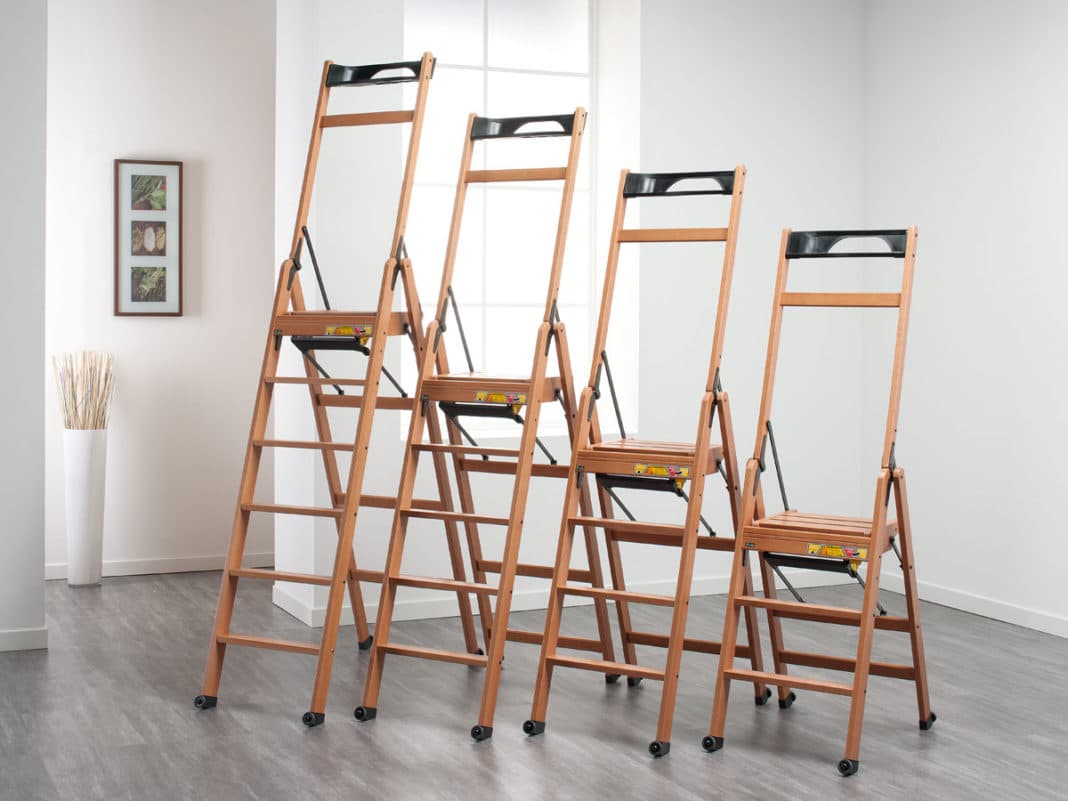

Чтобы прикрепить люстру к бетонному потолку, вам понадобится лестница.

Если провода не промаркированы, снимите с них фаски и отметьте их.

Тогда будут некоторые отличия в зависимости от выбранного способа сборки.

Неподвижные люстры имеют на конце стержня кольцо для подвешивания к потолочному крюку. Если крюк отсутствует или не соответствует требованиям, необходимо установить новый.

Перед установкой с люстры рекомендуется снять лампы, стеклянные потолки и хрупкие элементы. Затем сделайте следующее:

    на штангу проталкивается декоративный колпачок; повесить люстру на крючок; Маркированные провода, выходящие из потолка, подключаются к колодке разветвления на люстре; переместите декоративную крышку вверх, чтобы она закрывала крючок, кабели и клеммную колодку; зафиксируйте крышку винтом, чтобы она не соскользнула со временем; Вкрутите лампочки и верните хрупкие свисающие детали.

Теперь качество установки и подключения можно проверить, подав напряжение через настенный выключатель.

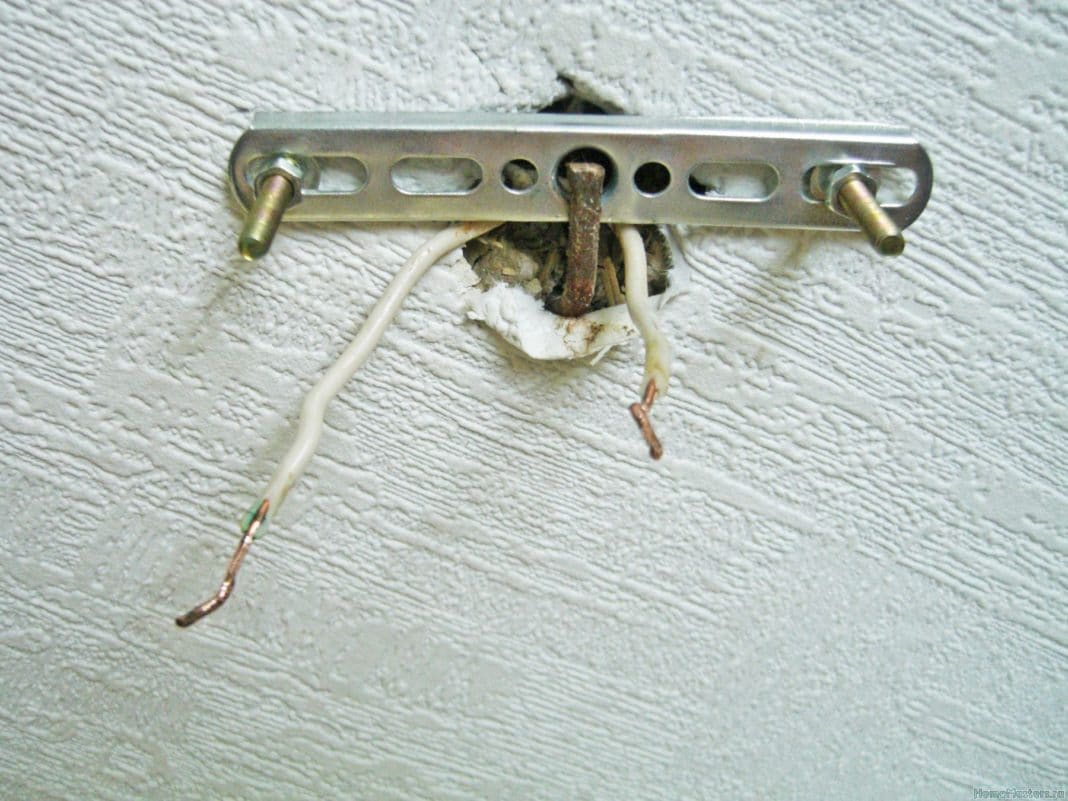

Монтажная планка

Сначала прикрепите монтажную планку к потолку. Делается это в следующей последовательности:

    старый крючок придется открутить или отрезать шуруповертом; Разметьте отверстия, поставив брус к потолку; просверлить отверстия кольцевой пилой или перфоратором; Глубина отверстия должна быть немного больше длины дюбеля или болта; если края отверстия зазубрены, лучше просверлить новое, устойчиво удерживая сверло; вставьте заглушки до упора, наденьте штангу и затяните саморезы; Для отвертки необходимо выставить предел крутящего момента, чтобы штифты не перекручивались; Повесьте светильник на штангу с помощью прилагаемых шурупов; Подключите провода к клеммным колодкам.

Монтажная планка

Пришло время проверить качество вашей работы, нажав на переключатель.

Техника безопасности

При креплении потолочного светильника и его подключении есть две основные опасности:

    поражение электрическим током; упасть с высоты.

Во избежание неприятных последствий следует соблюдать простые правила:

    не работайте на случайных опорах: стульях, столах, ящиках и т. д. Используйте подходящую лестницу соответствующей высоты и грузоподъемности, лестница должна быть оборудована устройством, ограничивающим ширину раскрытия ее ног; лучше работать парами, чтобы минимизировать передвижение по ступеням лестницы; используйте инструменты с хорошо изолированными ручками; Не прикасайтесь руками к токоведущим проводам, в этом случае лучше держать одну руку за спиной. НЕОБХОДИМО отключить питание при сверлении отверстий, монтажной планке или соединении проводов; Не соединяйте алюминиевые и медные проводники, скручивая их вместе; для этой цели всегда используйте клеммные колодки с отдельными клеммами для каждого проводника. Также не рекомендуется скручивание при соединении многожильных гибких кабелей светильника с одножильными приводами внутренней разводки, в этом случае также лучше использовать контактные блоки, винтовые клеммы или быстросъемные зажимы.
Еще по теме:  Канализация для загородного дома: какую выбрать, популярные варианты, цена

Если можно использовать трековый детектор, который подает звуковой сигнал при пересечении скрытой линии проводов, то местоположение проводов определить несложно. Если у вас нет такого устройства, вам придется проявить свои инженерные способности. Кабели в потолках прокладываются во внутренних пазах плат. Как правило, они направлены от окна в дом. Достаточно провести воображаемую линию по потолку от точки выхода кабелей до внутренней стены и постараться не пересекать ее при разметке проемов.

Установка люстры на бетонный потолок только кажется сложным процессом. Если изучить все его нюансы и следовать приведенным рекомендациям, с подвеской и подключением справится даже начинающий домашний DIY.

Как повесить люстру на бетонный потолок

Вы можете подумать, что может быть сложного, чтобы подвесить люстру к потолку? С детства помню металлический крючок, торчащий в центре потолка, и провода с остатками изоленты. Все люстры были одинаковыми, а их ремонт был достаточно простым: достаточно было повесить их на крючок и соединить провода витой парой. Однако с появлением разнообразных осветительных приборов, доступных сегодня, все стало немного сложнее – конструкция и способ монтажа могут значительно различаться. В этой статье описаны все способы надежного крепления люстры к бетонному потолку.

Как повесить люстру на бетонный потолок

Люстры и светильники: виды креплений

Дизайн современных светильников может быть разным, от плотно прилегающего потолка до многорычажной люстры на длинной штанге. При этом меняется их вес, а также нагрузка на потолок.

Наиболее распространенные способы крепления:

    крюк, закрепленный в потолке и подвес на приспособлении; монтажная планка в виде гнутой металлической планки с двумя отверстиями для крепления к потолку и закрепленная саморезами или дюбелями для крепления светильника; Крестообразная монтажная рейка – отличается количеством точек крепления и подходит для массивных светильников.

Обычно выбирать способ установки не требуется – он зависит от купленной люстры и указан в каталожной карточке устройства. Но как правильно и безопасно закрепить люстру – решать вам.

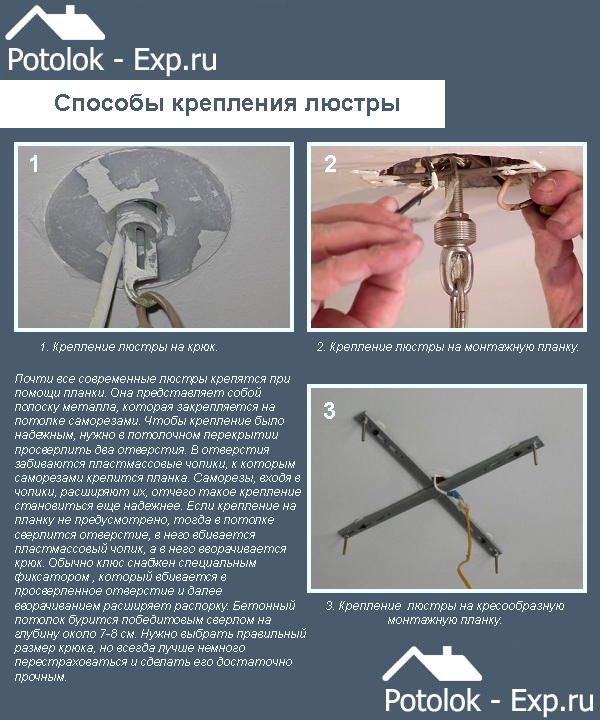

Способы прикрепить люстру к бетонному потолку

Электропроводка: как не запутаться в проводах

Старые дома не могут похвастаться современной электроустановкой с цветной разметкой. Обычно из отверстия в плите перекрытия выходят два-три провода с одинаковой изоляцией. Если проводка новая и проложена в соответствии с кодом проводки, цвета отдельных проводов будут разными, поэтому вы можете легко определить их функцию.

Основные требования ПУЭ к электромонтажу жилых домов. Скачать файл.

Старые люстры и недорогие современные люстры могут иметь провода одного цвета, которые также необходимо будет проложить для правильного подключения. В современных люстрах это правило чаще соблюдается, и все отходящие провода в цветовой маркировке собраны на розетке, к тому же подключение подробно расписано в паспорте.

Цветовая кодировка проводов соответствует определенным правилам и может быть легко определена на основе таблицы.

Таблица. Маркировка проводов по цвету изоляции.

Маркировка кабеля отметка
Фаза Самые распространенные: черный, белый и коричневый. Также могут быть другие цвета, которые не используются при маркировке нейтрального или заземляющего проводника. Нуль Синий или синий. Земля Желтый с зеленой полосой.

Перед тем, как начать работы по ремонту люстры, нужно определиться с назначением всех проводов как в проводке, так и в люстре. Если и проводка, и люстра новые, подключение не составит труда, нужно просто подключить провода с одинаковой маркировкой на розетке.

Цены на люстры

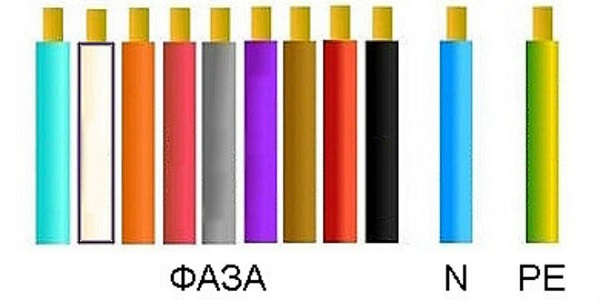

Цветовая маркировка проводов

Если вы не можете определить назначение проводов по их цвету, вам придется сделать это с помощью приборов. Самое главное – соблюдать правила безопасности и внимательно следовать инструкции.

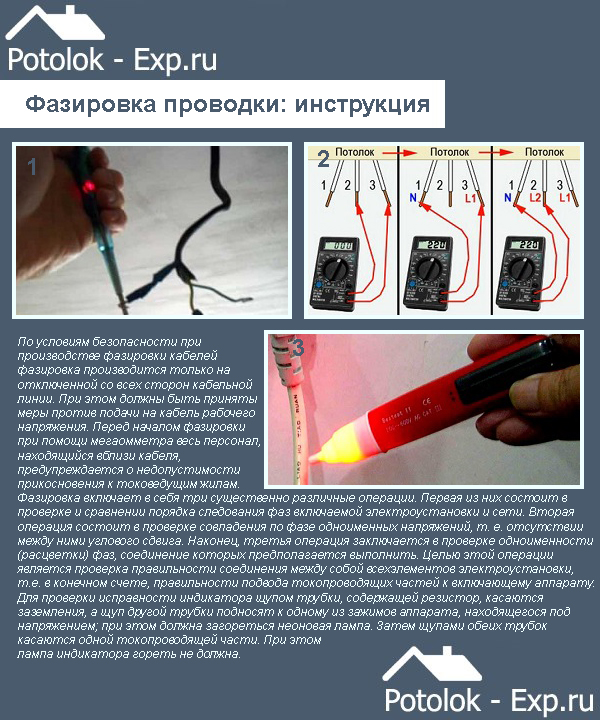

Фазировка проводки

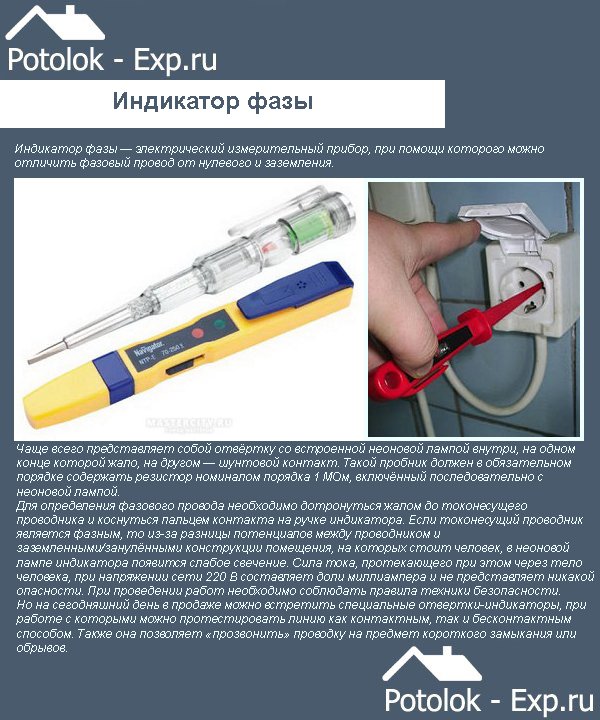

Чтобы идентифицировать неокрашенные провода, вам понадобится индикатор фазы, инструмент, который указывает, присутствуют ли фазы на концах проводов. Он похож на отвертку и состоит из нескольких частей: изоляционного корпуса, токопроводящего металлического жала, светового индикатора или электронного дисплея и металлического зажима на конце устройства или кнопки.

Наличие напряжения на индикаторе определяется следующим образом: прибор зажимают между большим и средним пальцами правой руки, а указательный палец кладут на металлический зажим. Жало по очереди касается всех проводов; при прикосновении к токоведущему проводу загорается светодиод или на дисплее появляется значок.

Еще по теме:  Как быстро и эффективно убрать ржавчину и налет в ванной – полезные советы

Важно: Проверка наличия напряжения и поиск фазы индикатором производится одной рукой! Запрещается касаться изоляции кабеля или индикатора другой рукой! В случае нарушения изоляции может произойти поражение электрическим током, и сердце может внезапно сжаться, если его перемещать из руки в руку.

Шаг 1. Первым делом необходимо обесточить комнату, обычно отключив автоматический выключатель в распределительном устройстве или вынув вилки из розетки. Выключите люстру и выключите. Снимите старую лампу или колбу, если они ранее были сняты и их концы заизолированы – освободите их от ленты. Проверьте по индикатору, что все провода не совмещены по фазе один за другим. При необходимости снимают изоляцию, освобождая около 1 см металлической жилы. Разместите все провода так, чтобы они не касались друг друга.

Шаг 2: Включите предохранитель или вверните вилку. Включите выключатель люстры. С помощью указателя коснитесь оголенных проводов, чтобы определить фазный провод и нейтральный провод. Для удобства отметьте нейтраль маркером, изолентой или просто согните ее.

Если из потолка выходят три провода и на стене стоит двухкнопочный выключатель, действуйте в таком порядке: сначала включите обе клавиши и найдите нулевой и двухфазный провода, пометьте их. Отсоедините один из гаечных ключей и убедитесь, что один из проводов мертв. Затем отсоедините второй ключ и убедитесь, что другой провод также обесточен. В этом случае люстру можно объединить в двухступенчатую схему.

Проволочная фазировка ручной работы

Если у вас нет индикатора, вы можете определить нейтральный и фазный провод мультиметром, переключив его в режим измерения переменного напряжения.

Шаг 3: Определите, где кабели будут проходить в плите перекрытия. Это сделано для того, чтобы случайно не повредить проводку при монтаже планки крепления люстры. Только электронный индикатор фазы подходит для бесконтактного определения фазы. Держим его в руке и при включенном переключателе перемещаем на небольшое расстояние от потолка в то место, где мы планируем установить плинтус.

При прохождении фазового провода индикатор показывает на дисплее значок фазы. Устройство несколько раз поворачивают вперед и назад, отмечая границы, где он находит фазу. Это определяет направление кабеля и точку, в которой запрещено сверление. Выключите автоматический выключатель и автоматический выключатель в распределительном щите. Вы можете продолжить подготовку.

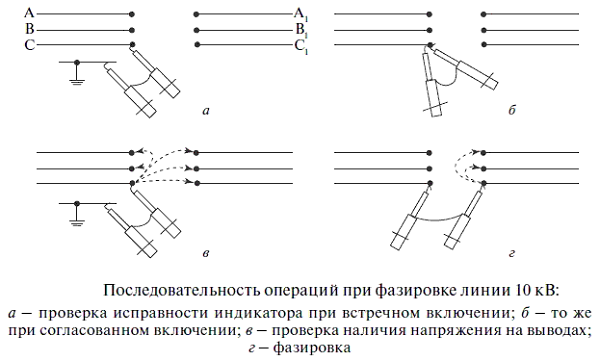

Последовательность действий при смене фаз ЛЭП 10 кВ

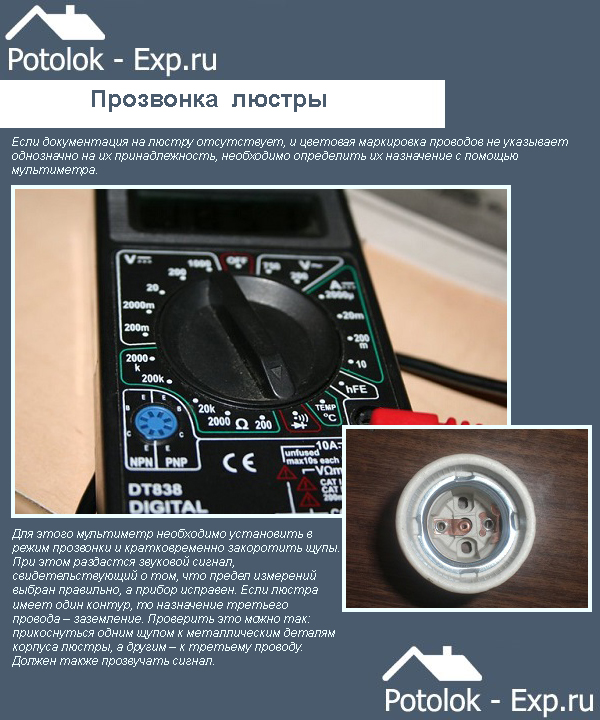

Прозвонка люстры

Если идущие к клемме провода однотонные или их маркировка не соответствует стандарту, лучше прозвонить их, чтобы правильно подключить люстру. Это можно сделать обычным мультиметром, переведенным в режим «Y». Перед тем, как приступить к тестированию, открутите лампочки от люстры.

Шаг 1. Если в корпусе люстры есть токопроводящие металлические части и имеется три и более проводов, один из них можно заземлить. Это можно проверить, приложив один щуп прибора к токопроводящей части корпуса люстры и последовательно коснувшись другим щупом оголенных концов проводов или контактов клеммной колодки. Когда слышен звук, значит, был найден провод заземления.

Шаг 2. Нейтральный провод устанавливается следующим образом: поднести один из щупов тестера к боковому контакту любого патрона люстры. Последовательно касайтесь немаркированных проводов, пока не услышите звук. Нейтральный провод промаркирован. Остальные проводники являются фазными.

Шаг 3: В многорычажной люстре с двумя уровнями освещения одна или несколько розеток подключаются к каждому фазовому проводу. Если они должны быть идентифицированы, например, чтобы назначить их соответствующей кнопке на переключателе, датчик подключается к одному из фазных проводов, а центральные контакты на основании розетки соединяются последовательно. Картриджи, подключенные к этому кабелю, определяются по звуковому сигналу. Точно так же обрабатывается второй фазовый провод.

Цены на точечные светильники

Если у люстры несколько уровней освещения, а в разводке всего один фазный провод, к ней необходимо подключать все розетки. Для этого соедините фазные провода, идущие от люстры, скручивая или используя перемычку на патроне. Как только у вас будет готовая проводка и люстра, вы можете приступить к ее креплению к потолку.
