Буржуйка длительного горения своими руками: пошаговая инструкция
С наступлением холодов возникает насущная необходимость отапливать подсобные помещения или гараж, для поддержания внутри оптимальной температуры и комфорта.
Содержание
Для целей отопления небольших помещений, ни предполагающих постоянного присутствия людей нет необходимости в монтаже полноценной отопительной системы или установки обычной печи, которая достаточно дорога, а коэффициент полезного действия не очень велик. Существует прекрасная альтернатива в виде известной каждому печи буржуйки. Особенно если это буржуйка длительного горения, обеспечивающая максимальное время эффективного тепловыделения.
Печь буржуйка длительного горения — прекрасный вариант замены обычной отопительной печи
Существует несколько явных недостатков твердотопливных обычных печей, такие как невысокий КПД, частая закладка топлива в печь и отсутствие возможности автоматического процесса. Буржуйки длительного горения полностью лишены этих недостатков, поскольку в основе их работы лежит принцип не непосредственного горения, а тления закладываемого топлива, что обеспечивает длительность процесса выделения тепла. Если говорить о топливе, то одной закладки, как правило, бывает достаточно практически на сутки функционирования печи. Обычная буржуйка просто не требует для своей работы какой-либо автоматизации, достаточно просто докладывать топливо и периодически следить за процессом.
Еще одним несомненным плюсом для выбора печки буржуйки является простота ее изготовления, что ощутимо удешевляет монтаж именно этого варианта отопления. Изготовить печь длительного горения на основе простой буржуйки возможно или из специально приобретаемого материала или из подручного, которым может выступить обычная железная бочка или бидон.
Советуем прочитать статью об изготовлении буржуйки с водяным контуром своими руками на нашем сайте.
Видео: инструкция по изготовлению печи длительного горения
Следует учитывать толщину металла, поскольку излишне толстые стенки будут долго прогреваться и, соответственно, большая часть вырабатываемого тепла будет уходить на обогрев стенок. Излишне тонкий металл под действием высоких температур будет деформироваться и прогорать. Именно поэтому, оптимальной толщиной стенок является толщина в 4–5 мм, что будет самым сбалансированным вариантом.
Буржуйка длительного горения — принцип действия
Длительность, которая фигурирует в названии, основана на принципе тления, нежели открытого горения, за счет чего происходит выделение тепла и обогрев. Это получается за счет процесса горения, происходящего не снизу вверх, как у обычных печей, а сверху вниз. По мере прогорания топлива, камера, в которой происходит горение, уменьшается в объеме за счет регулируемой заслонкой в виде крышки, давящей сверху. Неполное закрытие боковой заслонки позволит регулировать циркуляцию воздуха внутри печи, тем самым улучшая выход дыма из дымохода.

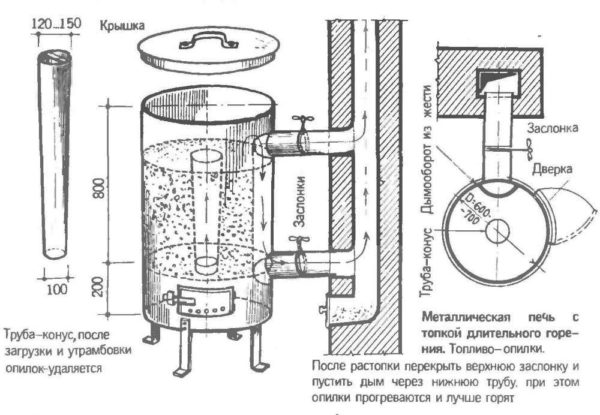

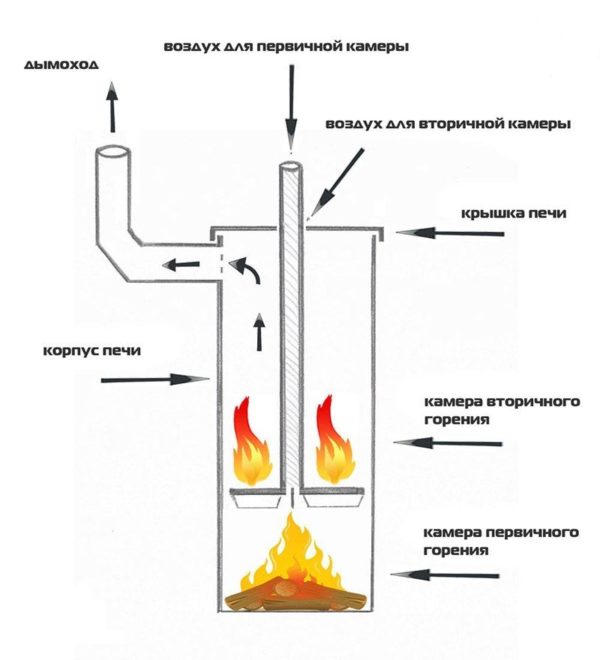

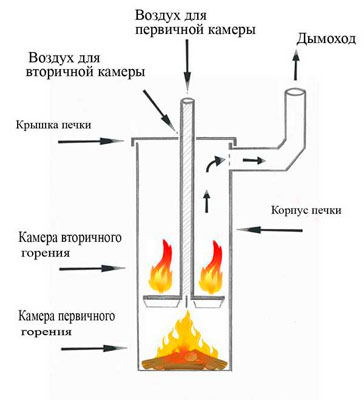

Схема устройства печи длительного горения
Для процесса горения обязательно присутствие кислорода, это известно еще из школьного курса физики. В данной конструкции, если речь идет о самодельной печи, приток кислорода происходит через трубу, располагаемую на крыше, в которой также должна присутствовать заслонка, позволяющая регулировать поступление воздуха. При большем открытии заслонки топливо будет гореть быстрее, при полном ее закрытии начнется процесс постепенно прогорания и тления в топке топлива, что приведет к длительному и равномерному тепловыделению. Процесс выделение тепла идет через стенки печи, за счет чего обогревается воздух всего помещения.
Рекомендуем прочитать подробнее как почистить трубу буржуйки на нашем сайте.
Читатели считают данные материалы полезными: Виды топлива для печи буржуйки длительного горения
Существует несколько видов топлива, применяемого для печей подобного типа. В первую очередь — это дрова, которые наиболее доступны. Следующими видами топлива, тоже относящимися к дереву, являются опил и специально изготовленные брикеты из стружки и отходов древесного производства. Брикеты обеспечивают более длительный процесс горения, поскольку они выполнены из прессованного состава, что не дает им разгораться, но обеспечивает ровное тление с выделение достаточного тепла. Последним видом топлива, применяемого для отапливания помещений, служит уголь, главным преимуществом которого служит длительное время полного сгорания, составляющего до 5 суток, чего не может обеспечить древесина.
Брикета для печей служат современной заменой обычной древесины
Как изготовить печь длительного горения своими руками
Перед непосредственным процессом изготовления следует подготовить все необходимые инструменты и материалы.
- Бочка, желательно предназначенная для хранения и транспортировки горюче-смазочных материалов или нефтепродуктов. Объем бочки должен быть не менее 200 литров.
Бочка из-под нефтепродуктов идеально подойдет для буржуйки
- Две металлические трубы разного диаметра и разной длины. Одна труба будет предназначаться для дымохода, назначение второй — создание воздушной тяги.
- Сварочный аппарат с набором электродов.
- Слесарный инструмент: ножовка по металлу, молоток, киянка, топор.
- Угловая шлифовальная машинка или «болгарка» в простонародье.
- Металлические уголки.
Ранее мы уже писали про изготовление печи-буржуйки из бочки самостоятельно и рекомендовали добавить статью в закладки.
При желании сделать капитальный фундамент под будущей печкой дополнительно потребуется кирпич и цемент для приготовления раствора.
После завершения всех подготовительных мероприятий можно приступать непосредственно к изготовлению печки буржуйки длительного горения.
Совет: Изготовление печи является достаточно грязным и шумным процессом, поэтому следует заранее позаботиться о месте проведения работ. Это может быть улица, мастерская или пустой гараж. Также необходимо позаботиться о наличии источника электропитания, которое обязательно понадобится при сварочных работах.
Первым делом является подготовка будущей топки. Для этого необходимо аккуратно срезать верхнюю круглую часть бочки. Аккуратно, поскольку эта деталь понадобиться в дальнейшем процессе. После отрезания желательно при помощи кувалды или молотка обработать края бочки и срезанной части. Причем края бочки нужно закольцевать вовнутрь, а края круга — наружу. Это делается для лучшего сцепления стилизованной крышки на теле печи.
В процессе резки металла не следует забывать про технику безопасности
Далее в отрезанном круге следует наметить и прорубить отверстие под трубу, через которую будет осуществляться подача кислорода. Отверстие лучше всего делать диаметром, максимально приближенным к диаметру трубы, дабы в дальнейшем не тратить время и материалы на герметизацию швов. Кроме того, на этом этапе можно прорезать отверстие к боковой стенке бочки, в которое в дальнейшем будет загружаться топливо. Впоследствии потребуется присоединить к прорубленному отверстию дверцу, которая также может быть изготовлена самостоятельно или быть приобретена в магазине.

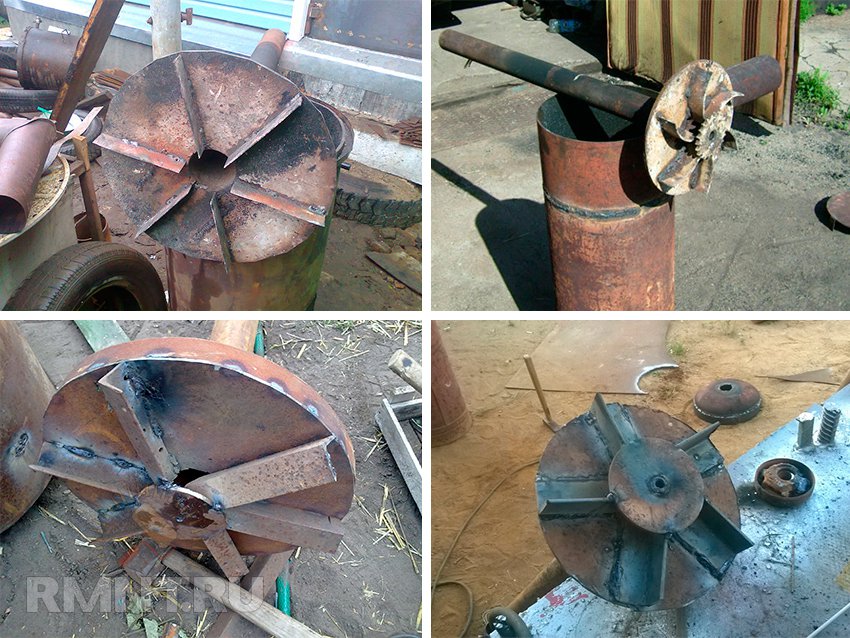

Вторым этапом изготовления печи длительного горения своими руками станет изготовление крышки, которая будет опускаться по мере прогорания топлива. Ее следует вырезать из куска металла, при этом диаметр должен быть чуть меньше, чем внутренний диаметр бочки. В центре этого круга следует сделать отверстие под трубу для поддува и приварить ее на предназначенное место. Снизу круга рекомендуется наварить дополнительный груз, чтобы обеспечить самостоятельное опускание круга и придавливание дров. В качестве груза будет выступать подготовленный уголок.
В качестве груза на внутренний круг можно приварить металлический уголок

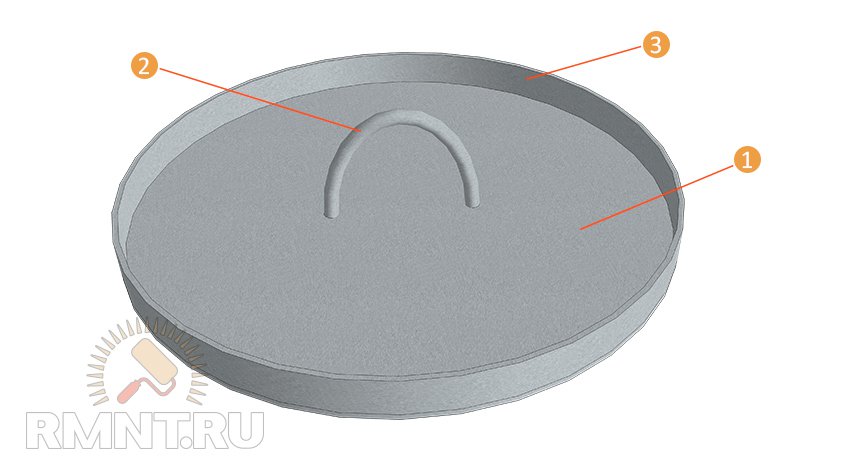

Важно: При использовании для целей круга-заслонки крышки от емкости меньшего диаметра следует обязательно тщательно заварить сливное отверстие, чтобы не допустить выхода газов.
Следующим, практически завершающим этапом служит установка трубы дымохода, которая производится в верхней трети боковой поверхности бочки. Для установки дымоходной трубы следует сделать в боковой поверхности на месте крепления отверстие по диаметру трубы, которое должно быть не менее 15 см, иначе из топки не будут вытягиваться все продукты горения. Наиболее оптимальной тяги возможно добиться при длине трубы длиннее диаметра бочки, некоторые специалисты предлагают делать трубу длиной в 4–5 метров. В зависимости от месторасположения печки труба может иметь изгибы, кроме одного обязательного, именуемого коленом, который располагается непосредственно возле самой печи. При этом изгибы не должны превышать 45 градусов, иначе дым просто не будет выходить.

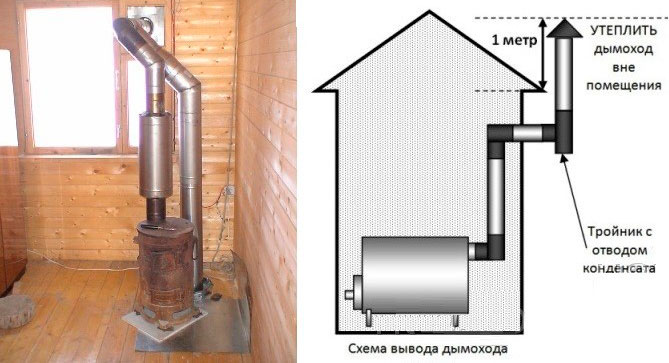

Схема устройства трубы дымохода
Длинную трубу дымохода следует расположить на ножках возле самой буржуйки. В месте стыка трубы и буржуйки рекомендуется под хомутное крепление прокладывать стеклоткань, что будет препятствовать просачиванию дыма. Также чуть ниже загиба колена необходимо врезать сливной кран, который будет служить для целей слива конденсата, скапливающего в трубе в процессе эксплуатации. В случае наличия конденсата и замерзания трубы ее просто разорвет изнутри.
На этом процесс создания буржуйки длительного горения собственными силами можно считать завершенным. Остается или сделать ножки в виде уголков, на которые установится тело печи, либо изготовить капитальный фундамент, который даст конструкции не только устойчивость, но также позволит защитить окружающие поверхности от воздействия повышенной температуры. Для фундамента не требуется копать яму, достаточно выложить квадрат высотой в кирпич и залить его внутри раствором. Поскольку вес конструкции небольшой, то подобного сооружения будет вполне достаточно.
Для буржуйки длительного горения не требуется массивный фундамент, поскольку конструкция не имеет большого веса
Этот материал отлично дополнят следующие публикации: Температура
При изготовлении печи длительного горения самостоятельно следует помнить о нескольких важных технических аспектах. Во-первых, не следует устанавливать печь возле легковоспламеняющихся предметов, поскольку печка является источником повышенной температуры и относится к пожароопасным объектам. Во-вторых, рекомендуется делать дымоход разборным, чтобы сохранялась возможность его последующей чистки. И последняя рекомендация состоит в том, чтобы после сборки печи до начала ее эксплуатации, провести ее обкатку в различных режимах работы, чтобы определить наиболее оптимальный режим температуры.
Буржуйки длительного горения, изготовленные собственными руками, могут стать оригинальной частью интерьера
Печь буржуйка длительного горения, собранная собственными руками, сможет стать прекрасной альтернативой дорогим печам и идеально подойдет для создания комфортного микроклимата в небольших вспомогательных помещениях без постоянного присутствия людей.
Буржуйка своими руками чертежи самая эффективная
Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты и о чем-то совещаются.
Простая форма в виде бочки, выведенное наружу в форточку колено и пара-тройка поленьев могли быстро и эффективно отопить даже большое помещение. Почему такую конструкцию назвали буржуйкой, осталось в истории, но и на сегодняшний день эта печь пользуется заслуженной популярностью. Ниже мы с вами разберем как же сделать быстро буржуйку своими руками, покажем самые эффективные модели, а так же увидим фото и видео наиболее удачных моделей печей.
Преимущества и недостатки использования буржуек
По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.
Из положительных свойств можно отметить следующее:
- использование неограниченного ассортимента твердого топлива – дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
- возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
- компактный размер печи, что позволяет размещать даже в небольшом помещении;
- нет необходимости монтажа дымохода, фундамента и площадки.
К отрицательным характеристикам относится:
- необходимость защиты от выпадения из топки предметов сгорания – угольков, искр и т.п.;
- сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
- большой расход топлива – такую печь рационально использовать только для кратковременного обогрева.
Разновидности конструкций печей
Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).
Предпочтительный материал – нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью – запрещено резкое охлаждение корпуса буржуйки.
В промышленных масштабах буржуйки различаются на следующие категории:
- печь с варочной поверхностью;
- пиролизная;
- оснащенная увеличивающим теплоотдачу кожухом.
Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать буржуйки своими руками – чертежи, фото, видео
Между собой печи различаются по следующим категориям:
- материал изготовления – чугун, сталь, кирпич;
- функциональность – с варочной поверхностью, калориферные и газогенераторные;
- вид топлива – твердое и жидкое.
Классическая печь
Печь из металлического листа является традиционным вариантом, который в полной мере раскрывает характеристики буржуйки.

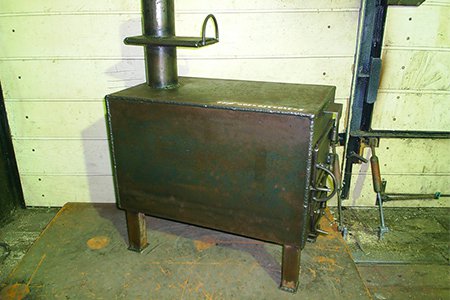

Фото 1 Классическая печь-буржуйка
Процесс изготовления
- металлический лист 4 мм;
- арматура диаметром 10-15 мм для колосника;
- уголки;
- труба (диаметр по схеме);
- болгарка;
- сварка.
Видео 1 Пример изготовления красивой буржуйки своими руками
Вырезаете болгаркой из листа металла все детали корпуса по чертежу
Фото 2 Раскрой листа металла корпуса печи-буржуйки
На задней и боковой стенке горячей сваркой привариваете уголки, на которые потом будете укладывать колосник и еще один лист (на чертеже), который должен будет удерживать кирпичи.
Фото 3 Раскрой металла задней стенки печи-буржуйки
Увеличить время прогорания дров поможет правильно сделанная колосниковая решетка. Если это будет не цельный стальной лист, но наборная решетка из арматуры (до 15 см в диаметре), тлеющее топливо само по себе будет подсасывать необходимый воздух, за счет прогорание будет более полным и долговременным.
Далее вырезаете 2 дверцы (для топки и зольника) и надеваете их на петли. На верхней части вырезаете отверстие для трубы, к которому привариваете гильзу высотой 200 мм. После этого к гильзе привариваете или надеваете трубу, угол изгиба которой составляет 450.
Технология самой эффективной буржуйки была приведена В.Логиновым. В качестве материала используется металлический лист, колосники – арматура, для соединения деталей – горячая сварка, для нарезки – пневмоножницы или болгарка.
Фото 4 Самая эффективная буржуйка, чертеж конструктора В. Логинова
Для увеличения теплоотдачи необходимо обеспечить определенный коэффициент сопротивления дымохода.
Как определить диаметр дымоходной трубы
Рассчитываете объем камеры сгорания (литр) по отношению к диаметру трубы (мм) в соотношении 1:2,7. Для примера, если объем топки составляет для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если объем топки составляет 70 литров, то диаметр трубы будет 182 мм.
Буржуйка из молочного бидона
Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.
Фото 5 Чертеж печь-буржуйка из молочного бидона
Процесс изготовления
- Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
- На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
- Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
- Размеры буржуйки из бидона – на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.
Чем длиннее дымовая труба, тем меньшими будут теплопотери.

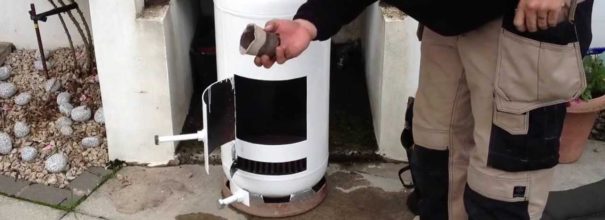

Буржуйка из газового баллона
Отличным материалом является газовый баллон, который также в полной мере обеспечивает герметичность конструкции и безопасное ее использование.
Фото 6 Эскиз-схема печь буржуйка из газового баллона
Материалы и инструменты:
- отработанный газовый баллон;
- металлический лист 4 мм;
- труба (диаметр см. выше);
- арматура для набора решетки;
- уголки;
- топочная дверца;
- болгарка
- сварка.
- Для начала сбиваете верхний обод с краном и вырезаете на нижней части баллона серповидное отверстие под поддувало
- Ко дну баллона привариваете патрубок, куда будет вставлена гильза и надета дымовая труба.
- Колосник в такой буржуйке лучше делать наборным из арматуры, в этом случае будет происходить естественная подтяжка воздуха и топлива будет сгорать практически полностью.
- Размеры буржуйки из баллона – на фото. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.
Видео 2 Пример изготовления буржуйки из газового баллона в домашних условиях
Буржуйка пережила самые разные времена и доказала, что является самым надежным и простым способом обогрева небольших помещений. Несмотря на относительную простоту конструкции, при ее изготовлении необходимо соблюдать определенные пропорции, чтобы увеличить время прогорания закладки и, соответственно, КПД печи.
Фото самых эффективных буржуек по версии читателей
Фото 7 Самодельная буржуйка своими руками
Фото 8 Отличный вариант буржуйки для гаража

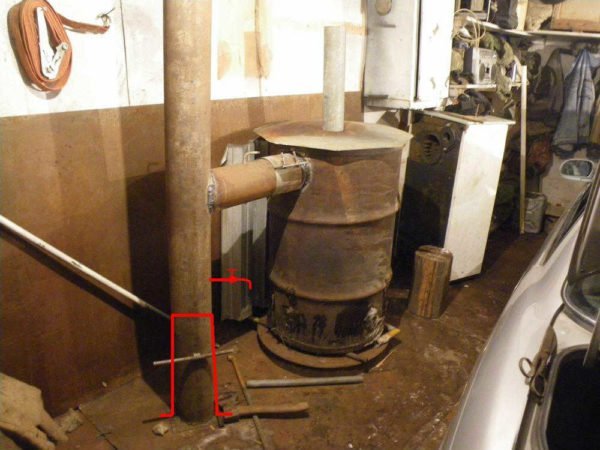

Фото 9 Буржуйка из металлической бочки, сделанная своими руками за 2 часа
Фото 10 Печь-буржуйка из использованного газового баллона
Фото 11 Печь по типу “Бубафоня”
Фото 13 Схема буржуйки на отработанном масле (отработке)
Как сделать своими руками печку-буржуйку длительного горения
Буржуйка длительного горения удобна и проста в эксплуатации. Возможность изготовления печи из подручных материалов делает конструкцию популярной среди любителей созидать. Ниже расскажем, как сделать такую конструкцию своими руками.
Вариации и преимущество буржуек
Буржуйка длительного горения это печь с долгим временем сгорания дров. Названия и варианты разнообразны: бубафоня, слобожанка, пиролизная печь. Топливом служат дрова, опилки, щепки и другие горючие отходы. Главное преимущество — процесс долгого тления, может продолжаться от 7 часов до 24 и более. Поэтому коэффициент полезного действия таких буржуек достигает 95% (в обычных печах не выше 60%). Не требуется постоянного присмотра. Такие печурки удобны для использования в гаражах, на дачах и небольших коттеджах, в подсобных помещениях. К недостаткам такой печки можно отнести:
- требования к дымоходу, так как нельзя оборудовать трубу большим количеством отводов;
- после окончания горения буржуйка быстро остывает;
- наружные части сильно нагреваются.
Конструкция и принцип действия печи
Возможные конструкции печи разнообразны. Все зависит от выбранной модели и материалов. Можно вырезать из листов металла и сварить прямоугольную буржуйку. Удобно использовать готовую стальную бочку или пустой газовый баллон. Но принцип действия в этих сооружениях одинаков — длительное горение. В обычной топке из-за мощной тяги и большого объёма воздуха горючее сгорает очень быстро. При уменьшении воздушного потока пламя уменьшается, топливо тлеет, обогревая помещение долгое время.
Схема действия буржуйки
Проектирование буржуйки
Для кожуха пиролизной печи можно использовать любой подходящий резервуар. Чтобы определить размеры и параметры, влияющие на теплоотдачу и работоспособность буржуйки, надо сделать расчёты, взяв за основы размеры используемой ёмкости. Измерить диаметр и высоту.

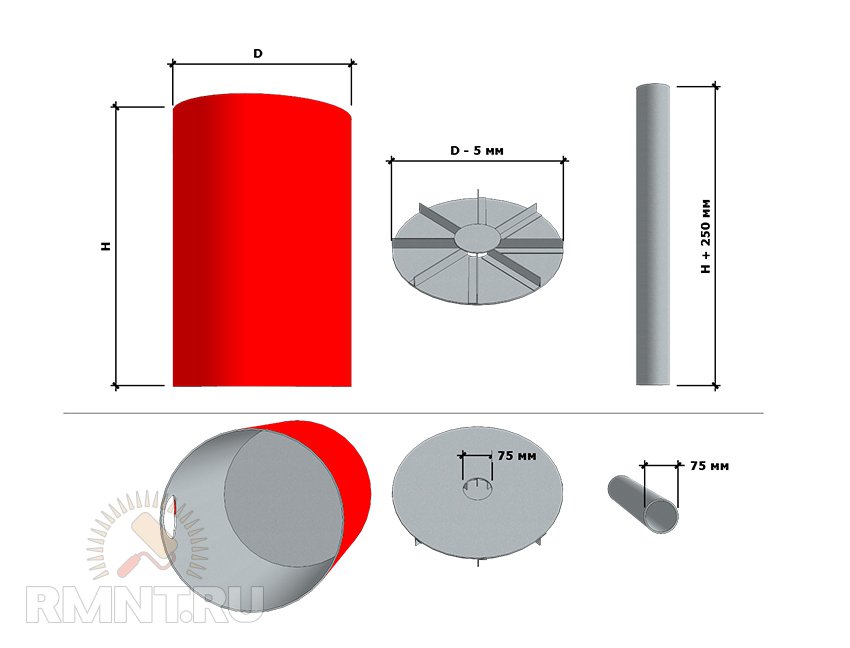

Чертежи для изготовления буржуйки собственными руками
- соотношение диаметра и высоты буржуйки должны быть в пределах 1:3. От этого зависит производительность и качество работы конструкции;
- толщина металла для корпуса должна быть 4–5 мм. От этого зависит долговечность прибора;
- важен правильный расчёт диаметра и толщины поршня. Тонкий и лёгкий поршень ускорит горение, слишком тяжёлый может потушить
Таблица: соотношение размеров поршня внутренний диаметр резервуара толщина блина 400 мм 6 — 8 мм 600 мм 4 — 6 мм 800 мм около 4 мм Таблица: расчёт высоты рёбер (швеллеры, уголки) навариваемых на блин поршня внутренний диаметр резервуара высота рёбер поршня 400 мм 50 мм 600 мм 60 мм 800 мм 80 мм Размеры остальных частей буржуйки
Остальные размеры конструкции при изготовлении можно округлять в любую сторону. Это не отразится на продуктивности печки. Важна точность зазоров и переходных отверстий.
Материалы и инструменты, подготовительные работы
Хорошо делать печь из металлической бочки для хранения нефтепродуктов объёмом не менее 200 литров. Это очень дешёвый вариант. Сделать модель можно за несколько часов. Нужно правильно организовать рабочее место. У мастера всегда под рукой различные слесарные инструменты. Кроме того, нужно подготовить:
- две металлические трубы: диаметром 10–12 см для воздушной тяги и 15–20 см для дымохода;
- металлические уголки (швеллеры, лопасти);
- Электросварочный аппарат, электроды, защитная маска;
- станок ножовочный:
- шлифовальная угловая машина (болгарка):
- набор слесарного и измерительного инструмента.
Первым делом нам нужно подготовить бочку. Тщательно вымыть внутри и снаружи, чтобы при нагреве избежать выделения едкого дыма.
Изготовление буржуйки длительного горения своими руками
У бочки шлифмашиной срезать аккуратно верх. Срез желательно обработать, слегка загнув края внутрь. Срезанный верх не выбрасывать, он позднее пригодится. Из металла вырезать круг такого диаметра, чтобы свободно проходил в бочку. На круге вырезать отверстие для трубы подающей воздух. Приварить трубу (диаметр 10–12 см, длина на 15–20 см больше высоты бочки). На верхний конец установить заслонку для регулирования подачи воздуха. Для увеличения веса к обратной стороне круга приварить уголки (швеллеры). Теперь надо изготовить крышку для печки из верхней части бочки. Чтобы облегчить чистку золы, можно сделать топку и зольник. На нужном уровне бочки вырезать два прямоугольных отверстия. Дверцы можно купить готовые или сделать из вырезанных деталей. На внутренней части бочки примерно на 10 см ниже топки закрепить уголки для колосника (сварить из арматуры или купить готовый).
Фотогалерея: процесс создания — от бочки до печки Установка дымохода
Оборудование печи длительного горения дымоходом
Для определения места крепления дымоотвода надо мысленно разделить бочку на три части. В верхней трети прорезать отверстие, равное диаметру трубы (15–20 см). Для создания хорошей тяги, длина дымопровода должна быть 4–5 метров. Установить рядом с буржуйкой, удобно на ножках. Нижний конец заварить герметично. Печь подсоединить к колену, приваренному к дымоходу, затянуть хомутом, подложив под него стеклоткань, чтобы не просачивался дым. Под коленом трубы приварить шаровой кран. Это нужно сделать обязательно, чтобы сливать конденсат. Разборный дымопровод облегчит его чистку и ремонт.
Меры предосторожности и правила эксплуатации
Во время топки печь сильно нагревается.
Безопасное использование буржуйки
Желательно сделать отражатель, к тому же он улучшит распределение потоков горячего воздуха. Для увеличения теплоотдачи можно обложить печурку камнями или кирпичом. Устанавливать рекомендую на фундамент. Сделать можно из кирпичей и раствора. Легковоспламеняющиеся материалы должны находиться на безопасном расстоянии. Плита почти не даёт пепла, поэтому чистить её придётся очень редко, используя совок с короткой ручкой. Со временем металл корпуса может прогореть. Его придётся заменить новым.
Пиролизные печи можно топить только дровами (щепой, опилками). Жидкое топливо не даст эффекта длительного горения. Кроме того, выбрасываются ядовитые вещества в воздух, загрязняют атмосферу. Перед растопкой снимают крышку и вынимают поршень. Дрова закладывают сверху, потом кладут щепу, бумагу. Разжигают через трубу, подающую воздух. Открыть заслонку и бросить внутрь зажжённую бумагу или тряпку (спички гаснут из-за сильной тяги). Когда дрова хорошо разгорятся, подачу воздуха закрыть. Процесс горения идёт сверху вниз.
Видео: как работает буржуйка, сделанная своими руками
Задача несложная — сделать печку своими руками. Целеустремлённость в достижении цели и немного творческой смекалки. Соблюдайте технологию, проявите настойчивость и плод вашего труда будет служить долгие годы, создавая тёплую атмосферу.
Буржуйки на дровах длительного горения своими руками
С наступлением холодных осенних дней появляется необходимость отопить гараж во время ремонта автомобиля или согреться при уборке картофеля на своем участке. Печка-буржуйка на дровах длительного горения может стать отличной заменой дорогостоящим печам и отлично впишется в небольшие вспомогательные помещения, в которых не имеет смысла постоянно поддерживать тепло.
В обычных буржуйках, которые всем давно известны, дрова сгорают быстро, и их нужно много, чтобы нагреть помещение. Чтобы из буржуйки сделать печь длительного горения, нужно было ее оборудовать дополнительным приспособлением для долгого горения топлива. Умельцы нашли выход из этой ситуации, и появились разные варианты таких агрегатов: слобожанка, пиролизная, бубафоня и другие. Они очень экономны, топить можно дровами, опилками, щепками и другими горючими отходами от дров. Гореть, вернее, тлеть, они могут целые сутки, и их КПД превышает 90%. Они не нуждаются в постоянном присмотре.
Эти печки удобно ставить в теплицах, в гаражах, на дачах и в небольших деревянных домах. Недостатком будет в них особая организация дымохода, при которой нельзя сделать несколько отводов. Как только сгорают дрова, буржуйка остывает, зато во время горения сильно нагревается. Сделать буржуйку можно из чего угодно, и конструкция ее довольно проста. Можно вырезать из металла, и тогда она получается прямоугольной формы.
Сделать буржуйку длительного горения можно из обыкновенной стальной бочки или использованного газового баллона. Принцип действия везде один и тот же — тление. Особенностью таких отопительных приборов являются две камеры, которые разделены на две части: для топлива и для дальнейшего сжигания угля и газов. В устройстве печи предусмотрен поршень, который:
- подает воздух в топку;
- оказывает равномерное сильное давление на дрова, они тлеют и ровно опускаются вниз.
Дрова в топке горят очень медленно. Одновременно в соседней камере горит газ, который образуется при сгорании. В режиме такого замедленного действия печь сильно не разогревается, поэтому стенки должны быть небольшой толщины. При обогреве большого помещения конструкция выбирается помощнее, и тогда требуется большее количество дров, соответственно, и отдача тепла будет выше.
По мере того как сгорают дрова, происходит и уменьшение и самой камеры, на которую сверху давит заслонка, регулирующая циркуляцию воздуха.
В жилом помещении подобное устройство не совсем удобно и выгодно. Для загрузки топлива или для очистки от сажи сначала необходимо вынуть грязный поршень. А чтобы убрать сажу, надо снять колено дымохода и перевернуть корпус печи.
Буржуйка длительного горения своими руками
Многие сталкиваются с необходимостью организовать отопление в небольших хозяйственных помещениях.
Корпус: изготовить или приспособить
Дрова в буржуйке длительного горения не горят, а очень медленно тлеют. При этом в смежной с топкой камере сгорает сильно нагретый пиролизный газ, образующийся за счёт теплового разложения топлива. В таком «придушенном» режиме работы печь не генерирует очень высоких температур, поэтому металл может быть достаточно тонким — около 2,5 мм. Естественно, при полной подаче воздуха печь будет разогреваться докрасна, так что если хотите режим повышенной мощности — делайте корпус массивным.
Длительность работы печки между закладками зависит от двух факторов: массы заложенного топлива и активности его горения. Поэтому не стоит ожидать, что компактная печь для гаража сможет работать до трёх суток, ей попросту не хватит горючего на такой срок. Значение играет также и температура окружающей среды: чем она ниже, тем активнее проходит процесс сгорания.

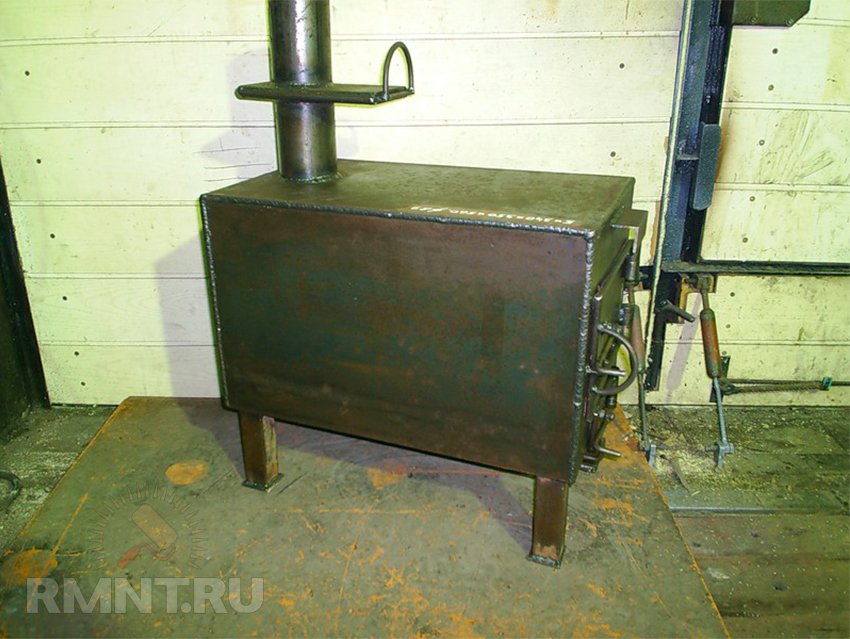

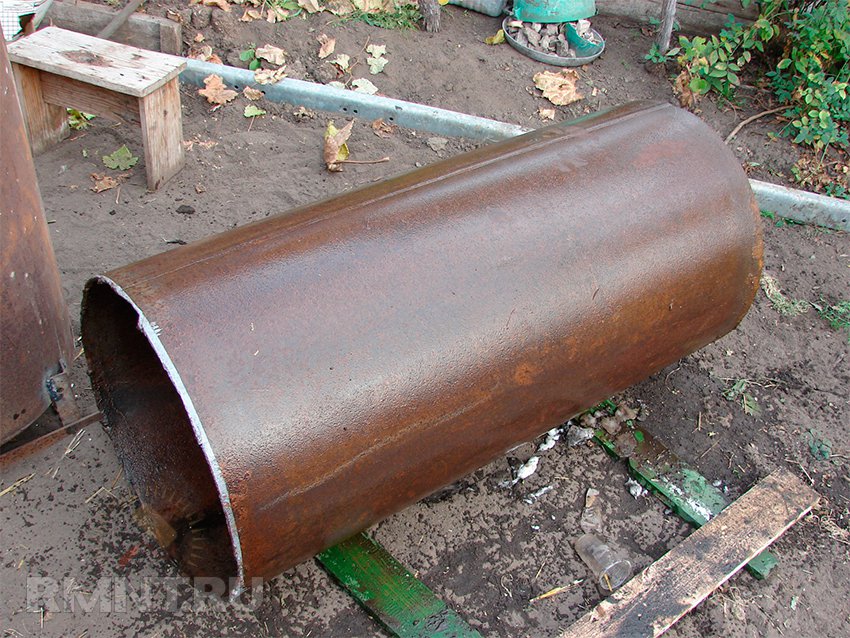

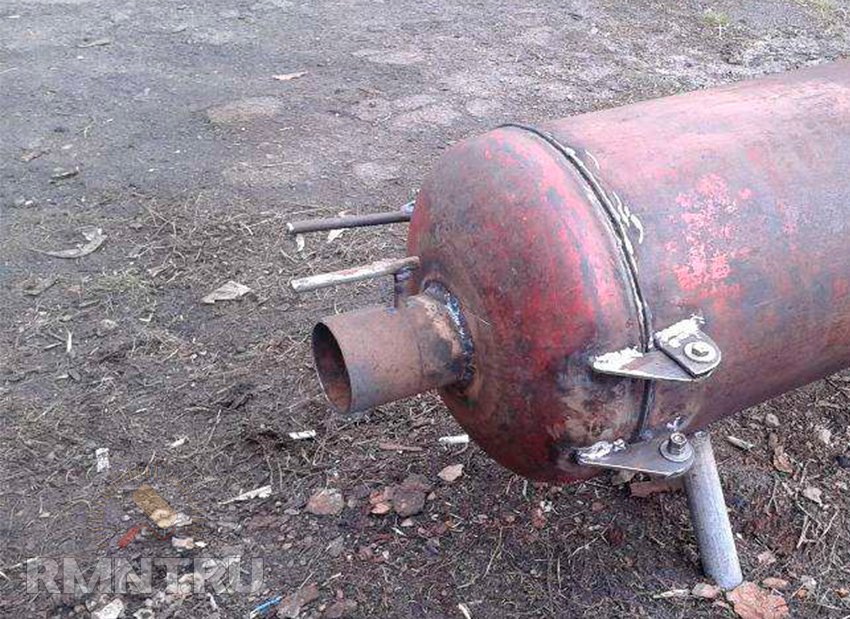

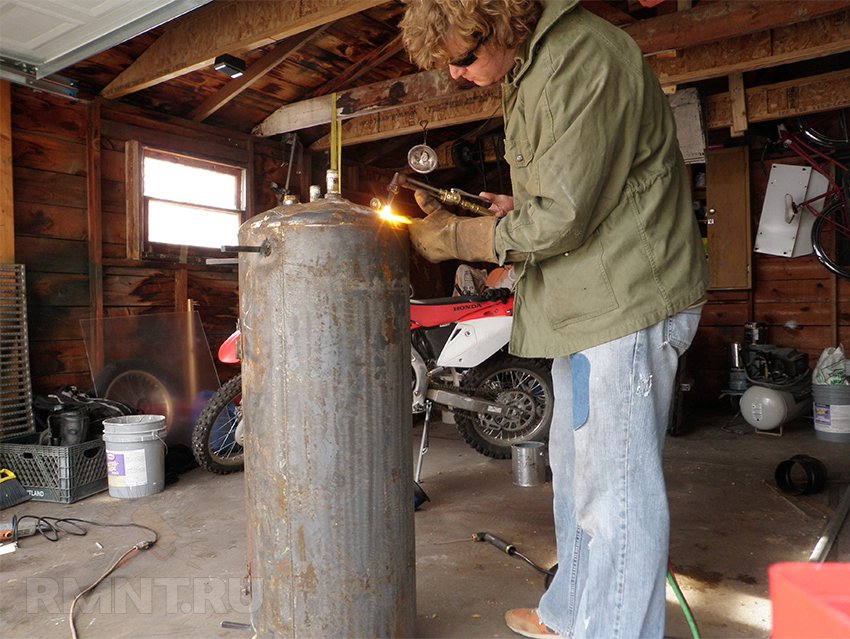

Листовая сталь идеально подходит для изготовления корпуса. Есть также возможность использовать любой профильный прокат, сложенный вертикальными рядами в кольцо или прямоугольник. Есть проблема в том, чтобы обварить все швы, но печь в таком случае получает множественные ребра жёсткости и максимально эффективно отдаёт тепло.

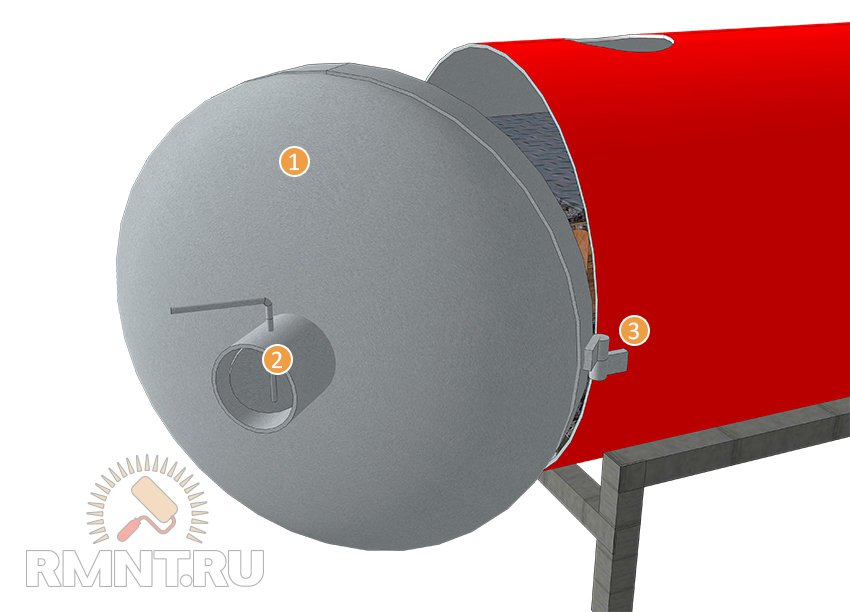

Корпус буржуйки изготавливается очень просто: глухие герметичные стены и дно. Загрузка может быть вертикальной и горизонтальной, в последнем случае роль топочной дверцы выполняет верхняя крышка. Мы рассмотрим оба пространственных положения буржуйки, но корпус будет унифицирован для каждой. За пример возьмём баллон для пропана на 50 л со срезанной верхней частью — цилиндрический корпус имеет преимущество в более равномерном нагреве.

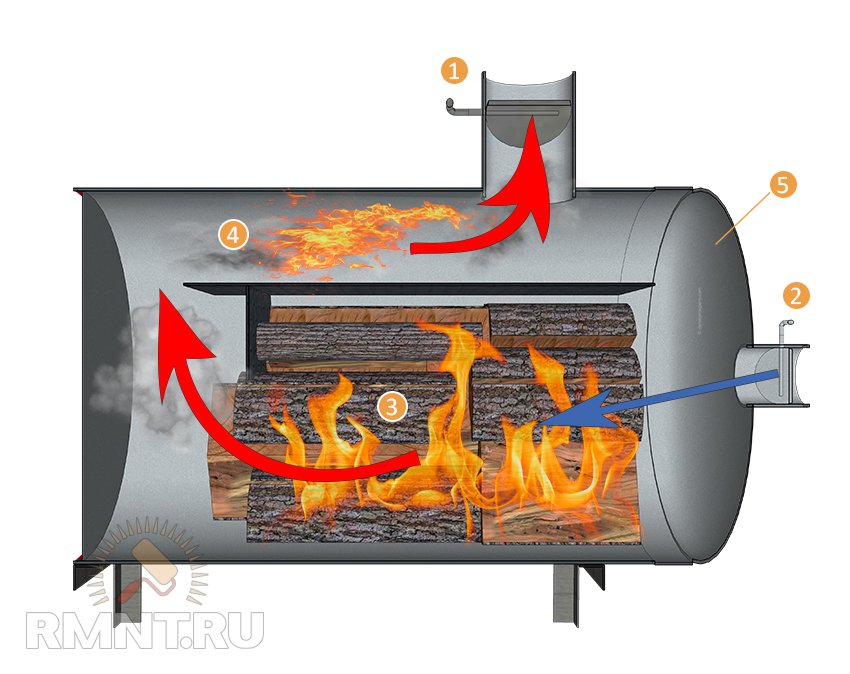

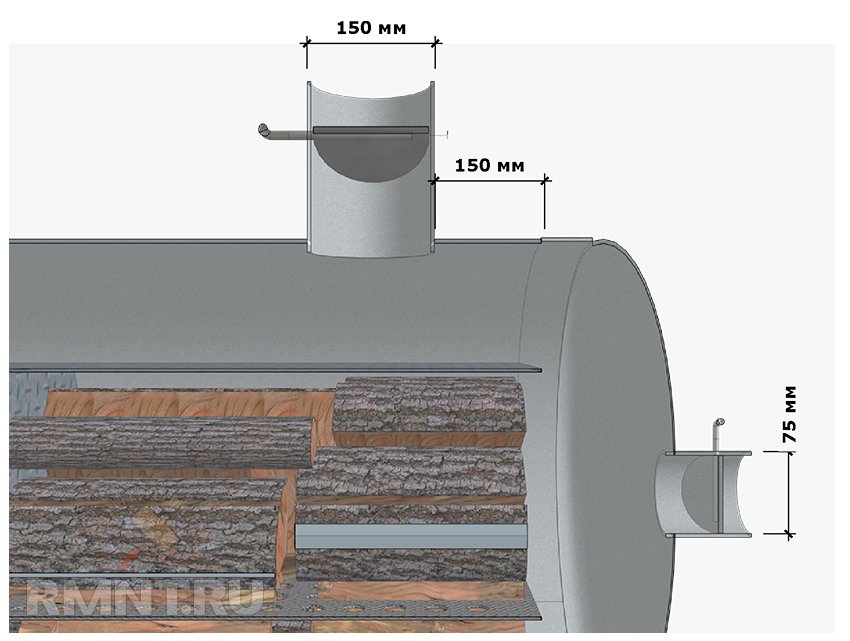

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка дымохода. 2. Заслонка дверцы. 3. Камера сгорания. 4. Камера дожигания пиролизного газа. 5. Дверца печки
Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка для подачи воздуха. 2. Заслонка дымохода. 3. Труба подачи воздуха. 4. Камера сгорания. 5. Крышка печки. 6. Камера дожигания пиролизного газа. 7. Поршень
Как устроены камеры сгорания
Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

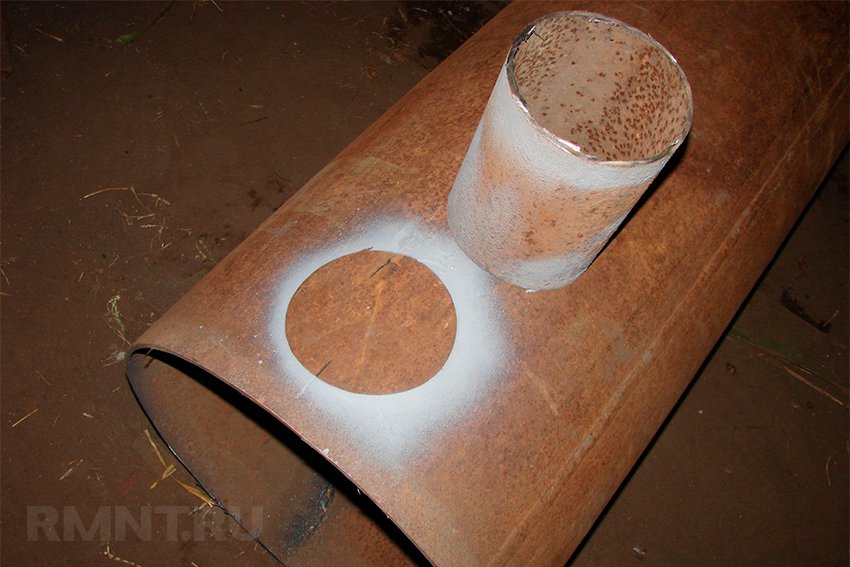

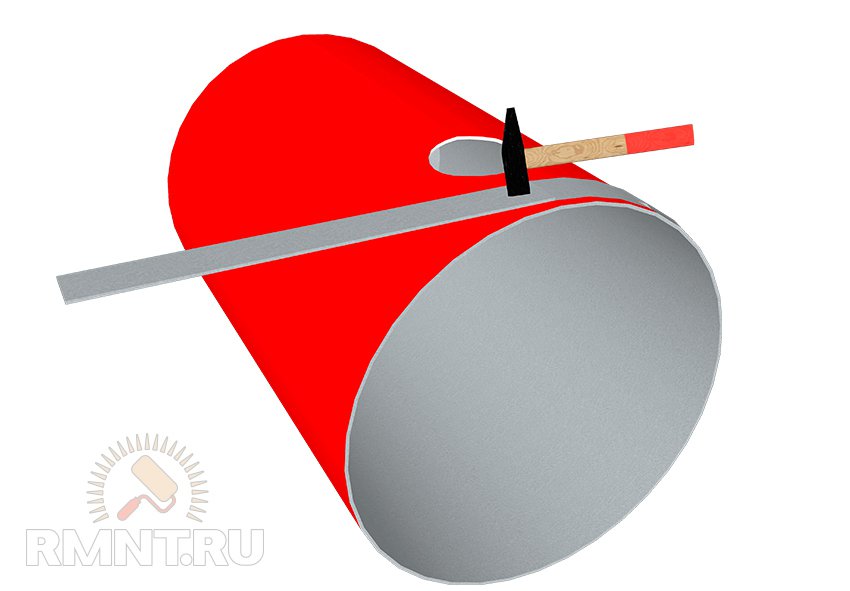

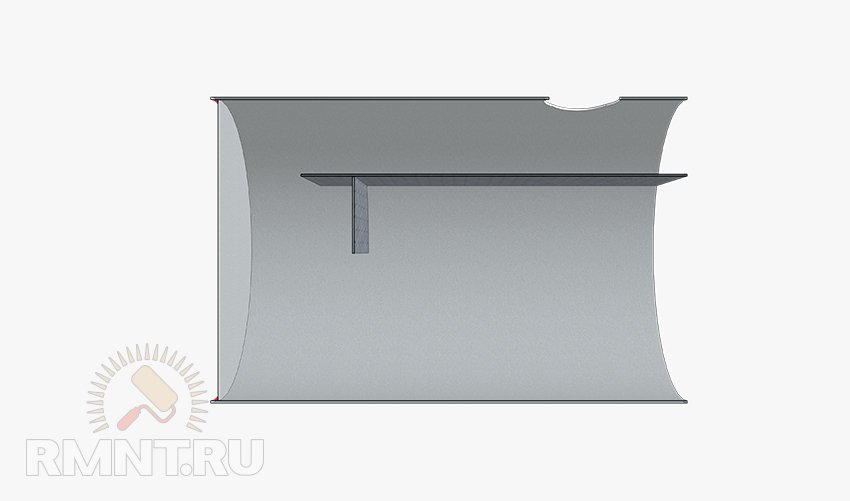

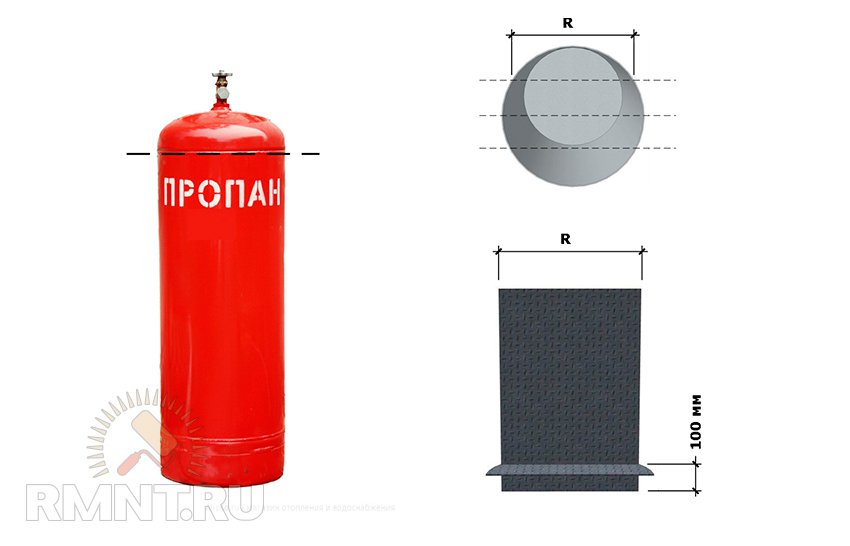

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.

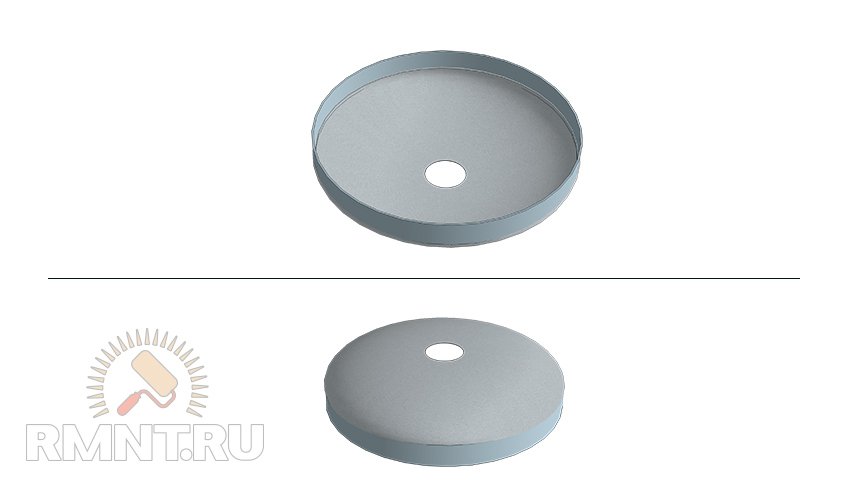

Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.

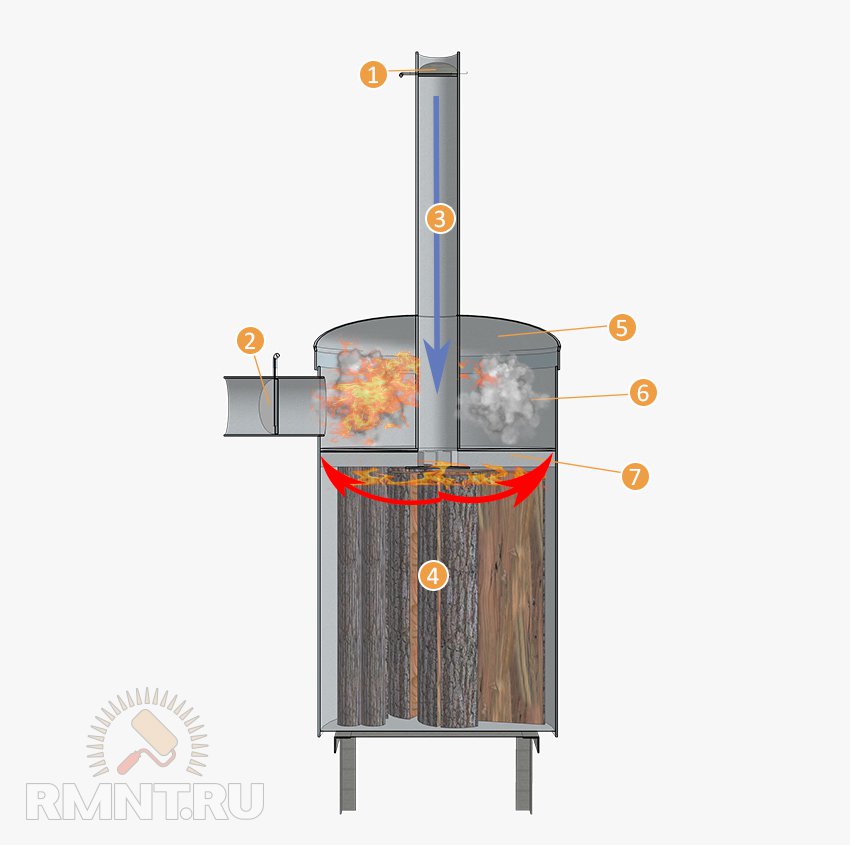

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями. Важно, чтобы «поршень» входил в корпус как можно плотнее.
С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.
Простой и удобный «зольник»
В буржуйке длительного горения зольник не нужен, небольшое количество легкого пепла после сгорания остаётся прямо в топке. Но приспособить печку для более легкой чистки всё же можно, особенно если планируется добавлять к дровам каменный уголь.

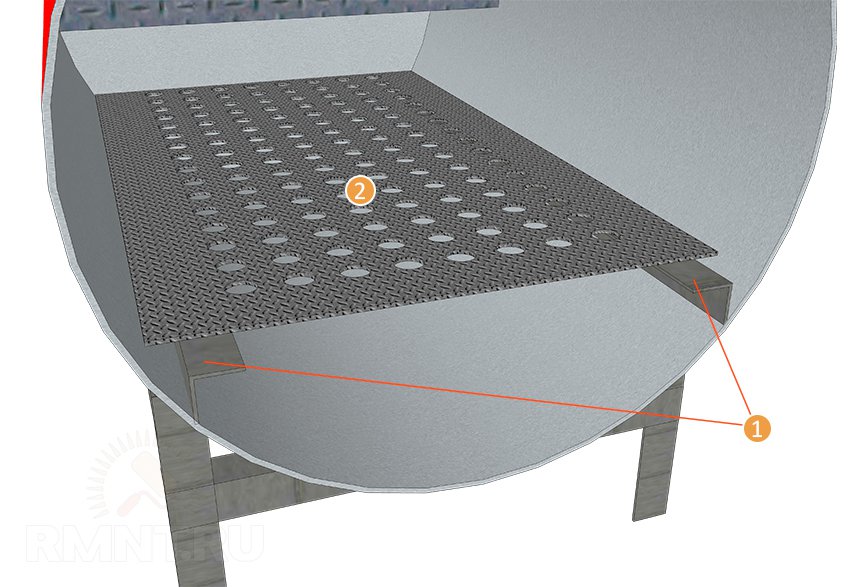

1. Упоры из уголка. 2. Решетка над «зольником»
При горизонтальном расположении буржуйки нужно вырезать такую же пластину, какая использовалась для формирования верхней камеры. Вместо перегородки в ней обычный 35 мм уголок, приваренный поперечно. В передней части из тонкого прутка изготавливается ручка. Пластина устанавливается на двух направляющих уголках, приваренных вдоль корпуса. Для плотного примыкания пластины и исключения сильных утечек воздуха рекомендуется сделать так:
- приварить уголки под низ пластины полками вверх на небольших прихватках, которые легко отбить;
- завести пластину в корпус и приварить уголки к стенкам, хорошо заполняя толстый сварочный шов;
- ввести лом в нижнюю камеру и подорвать пластину, по возможности зачистить следы от сварки.
Через небольшие щели в камеру и будет попадать тот минимум кислорода, необходимый для горения.
1. Диск. 2. Держак из арматуры. 3. Бортик “зольника”
Для вертикальной буржуйки нужно вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру окружности изгибается и приваривается бортик из стальной полосы. В обоих случаях удаление золы выполняется после остывания буржуйки: зольник извлекается, чистится и устанавливается на место перед новой закладкой.
Установка топочной дверцы
К корпусу горизонтальной буржуйки прихватываем стальную полосу и оборачиваем её вокруг, формируя кольцо. Нужно несколько раз подрезать края, чтобы после сваривания такая оправка садилась на край корпуса очень плотно. Кольцо приваривается к срезанной крышке от бочки или баллона, либо к стальному листу, затем шов тщательно обваривается снаружи. Полоса должна выступать над плоскостью крышки около 12–15 мм, этого достаточно для плотного притвора, в то же время топка будет открываться относительно легко.
На внутренней стороне дверцы привариваются несколько стальных пластин, образующих пазы для внутренних перегородок топки. Саму дверцу из-за кольцевого притвора нужно устанавливать на выносном навесе, соответственно, прижимной замок должен так же быть вынесен в сторону на 40–60 мм.
1. Крышка. 2. Воздуховод с заслонкой. 3. Навес
При вертикальной загрузке крышка выполняет роль внешней стенки камеры догорания, поэтому тщательной герметизации не требует. Края вертикального корпуса загибаются вовнутрь молотком, бортик крышки нужно наоборот немного развальцевать. При этом важно не погнуть саму крышку, тогда примыкание будет плотным под собственным весом. В центре вырезается отверстие на 1–2 мм больше диаметра трубы подачи воздуха.
Дымоходный канал и регулировка тяги
Отвод продуктов сгорания в горизонтальной буржуйке выполняется в верхней части и как можно ближе к крышке топки. Для дымохода рекомендуется использовать трубу диаметром не менее 150 мм. Подача воздуха производится через вваренную сквозь дверцу гильзу, заходящую в нижнюю камеру на 70–100 мм. Для регулировки подачей воздуха лучше использовать готовые блоки с заслонкой. Быстро и на месте можно с наружной стороны к трубе приварить небольшой болт, который будет подтягивать дисковую заслонку.
Дымоход вертикальной буржуйки врезается в том же месте корпуса, но теперь, соответственно, расположен горизонтально. Если просверлить сквозной проход и провести через него шпильку, на которой закреплена круглая пластина, можно получить заслонку для регулировки тяги и полного управления процессом сгорания топлива.

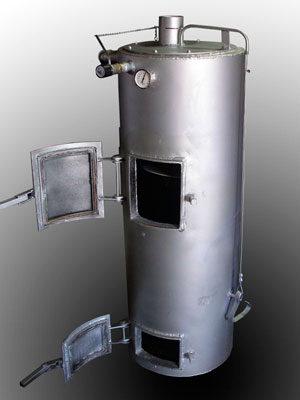

Как правильно изготовить буржуйки длительного горения своими руками?
Стандартные печи, используемые в загородных строениях, нуждаются в постоянном контроле. Также они характеризуются относительно невысоким коэффициентом полезного действия. Выполненные своими руками печи-буржуйки особого длительного горения – это идеальный по всем параметрам прибор отопления, позволяющий в течение длительного времени сохранять тепло в помещениях, практически любых размеров.
Все более популярными на данный момент являются буржуйки, работающие на твердом топливе. Основным их преимуществом, кроме длительного по времени процесса горения, является максимально эффективная работа на всех видах твердого топлива — угле, опилках, пеллетах, и, конечно, дровах.
Благодаря тому, что процесс горения по большей части заменяется тлением, буржуйки очень экономичны, особенно, если не тратиться на приобретение заводской модели, а сделать всё своими руками.
Печь длительного горения, в т.ч. буржуйка или бубафоня, на одной закладке может давать тепло в течение 20 часов, при этом не требуется каким-то образом автоматизировать процесс.
Особенности работы печи
Если в буржуйке присутствует очень мощная тяга, а также относительно большой объем воздуха, сухие дрова сгорают очень быстро. Как только мощность и сила снижаются, перекрывается поступление воздуха, горение тут же превращается в тление. Это обеспечивает более длительный процесс горения.
Главным отличием печи длительного качественного горения от обычных устройств является тот факт, что процесс горения осуществляется не снизу и потом переходит вверх, но совершенно по иной схеме.
- Она состоит из таких моментов, как:
Необходимые инструменты
- Чтобы выполнить своими руками такое устройство, как печка-буржуйка качественного длительного горения, необходимо подготовить следующие материалы и важные инструменты:
Только после подготовки всех требуемых инструментов и материалов можно приступать к процессу создания своими руками такого эффективного устройства, как печь буржуйка. Также желательно предварительно подготовить тщательно разработанные чертежи, которые помогут сделать не только печь длительного процесса горения — буржуйку, но такое устройство, как поршневая бубафоня.
Процесс возведения буржуйки

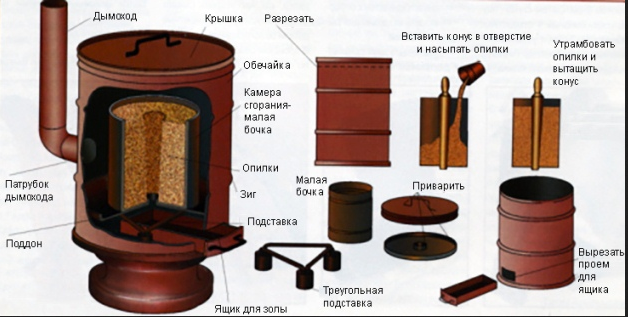

В первую очередь необходимо провести подготовку баллона или бочки, в зависимости от того, что используется.
- Далее осуществляются следующие действия:
- При помощи работающего на газе резака срезается верх основы. Данная операция должна быть проведена с максимальной аккуратностью. Причина в том, что данный элемент может понадобиться немного позже при выполнении буржуйки. Если за основу была взята труба, обязательно нужно к ней приварить дно, основой для него послужит лист стали, предварительно вырезанный в форме круга. Присутствует и иная практика, многие специалисты вырезают небольшой квадрат. Это обеспечивает конструкции идеальную стойкость.
Работа, связанная с выполнением своими руками такого устройства, как печь особого длительного процесса горения, относится к довольно грязной и одновременно шумной. Именно по этой причине процесс сборки стоит осуществлять в условиях грамотно обустроенной мастерской. Предварительно стоит проверить наличие электричества, без которого не обойтись при осуществлении сварки.
- Из качественного металла вырезается круг, причем диаметр ее должен быть не меньше самого корпуса. На данном же этапе производится вырезание еще одного небольшого круга, который равен 10 см. Оба элемента свариваются.
- К самой нижней части круга следует приварить предварительно заготовленные швеллера. Их необходимо максимально тщательно отмерить, чтобы они очень легко и просто входили во внутреннюю часть топки, т.к. все они выполняют функции груза. Он будет немного придавливать топливо при осуществлении тления до тех пор, пока круг из стали будет опускаться вниз.
Протяженность трубы, которая приваривается к стальному пруту, примерно на 20 см должна быть больше показателей высоты основной емкости.
- Следующим этапом в процессе выполнения своими руками такого приспособления, как печь буржуйка или бубафоня, является изготовление крыши. На данном этапе потребуется ранее срезанная верхушка или стальной лист. Вне зависимости от вида печки – бубафоня или простая из баллона, в листе прорезается для трубы небольшое отверстие.
- В самом корпусе прорезается отверстие, через которое будет укладываться необходимое топливо, в т.ч. поленья, если печь буржуйка работает на дровах.
- Изготовление дверцы. Данная деталь может быть выполнена своими руками, а можно приобрести готовую. Для удобства открывания стоит приварить к дверце ручку. Многие делают еще одну дверку, меньшую по размеру, она требуется для уборки остатков топлива.
Устройство фундамента
Фундамент – это определенное капитальное основание, требующееся для пожарной безопасности, т.к. при работе буржуйки качественного длительного горения, выполненной своими руками, стальной материал обычно достаточно сильно нагревается. Сделать его своими руками легко, т.к. процесс не характеризуется сложностью — даже не потребуется использовать чертежи и делать особое углубление (ведь вес баллона небольшой). Нужно просто сделать основание толщиной только в один кирпич и потом по верху пройтись слоем специального раствора.
Вес данного приспособления не очень большой, даже при обложении специальной кладкой из кирпича, но производить установку на слабое основание всё равно запрещается.
Как правильно сделать дымоход своими руками?
Чтобы сделать дымоход для печки из баллона, можно использовать любую трубу из качественного металла. Необходимо лишь следить, чтобы её диаметр немного превышал 15 см. Труба обычно приваривается к верхней части, но можно её присоединить немного сбоку от баллона, из которого изготовлена буржуйка или бубафоня.
Есть одно важное правило технического плана, которое обычно вносится в чертежи. Полностью прямой участок такой части печи, как дымоход, даже относительно небольшой, в обязательном порядке должен быть немного выше общего диаметра бочки или баллона.
Все остальные детали и участки при необходимости можно разными методами изгибать. Нужно просто следить за тем, чтобы угол не был более 45 градусов. Общим количеством изгибов также не стоит злоупотреблять.
Важные моменты
Печь, выполненная из газового баллона, в процессе работы довольно сильно нагревается. Именно по этой причине рекомендуется в обязательном порядке произвести установку такого элемента, как отражатель. Кроме защиты от высокой температуры, отражатель в состоянии обеспечить экономию и значительное улучшение в распределении потока нагретого воздуха, также одновременно регулируется степень тепловой подачи.
Рядом с основным источником тепла никакие элементы печи устанавливать нельзя!
При выполнении такого отопительного оборудования, как печь на основе баллона или бубафоня, стоит обратить внимание на некоторые важные моменты:
- Некоторые участки трубы дымохода монтируют строго в обратном направлении от того, по которому будут двигаться потоки газа.
- Прежде, чем сделать печь, необходимо определиться с местом её установки, чтобы окружающее пространство в обязательном порядке смогло выдерживать достаточно высокий температурный режим.
- Дымоход требуется конструировать таким образом, чтобы даже по прошествии длительного времени была сохранена возможность производить его разборку с целью прочистки.
- Прежде чем бубафоня или печь длительного горения из баллона будет запущена, необходимо предварительно испытать устройство. Данный процесс желательно провести в разных режимах. Это требуется для того, чтобы выяснить оптимальный режим температуры и работы оборудования.
Как увеличить показатели эффективности печи?
Есть очень простой метод увеличения общей площади, где будет долгое время сохраняться тепло. Для этого достаточно просто увеличить общую площадь металлических поверхностей. Многие используют печь такого плана в качестве нагревательной поверхности, чтобы заниматься приготовлением пищи. Данная цель может быть достигнута посредством установки специальных теплосъемников на самом верху камеры для осуществления топочных процессов. Во внутренней части стоит приварить специальные уголки по всей длине. Данные детали в состоянии примерно на 10% увеличить качество обогревательного процесса и значительно усилить стенки такой печи, как бубафоня.
Если все трубы присоединить к корпусу баллона, можно рассчитывать на значительное увеличение получения тепла.

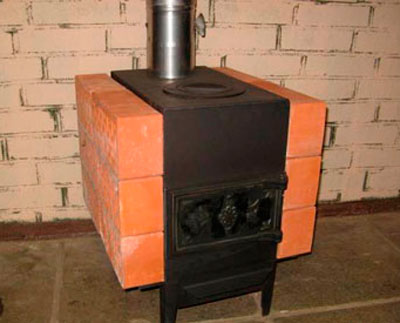

Многие принимают решение сделать печь, обложенную стандартным кирпичом. Благодаря этому обеспечивается особый эффект выполненного из камня теплового аккумулятора и присутствует защита стен помещения от сильного нагревания.

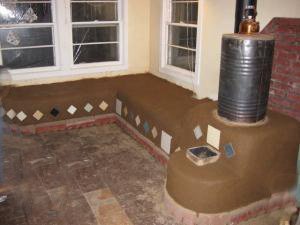

Если уложить вокруг печи камни, что часто применяется в банях, можно увеличить эффективность на 20%.
Некоторые специалисты направляют на печь бубафоня вентилятор, который в состоянии эффективно предотвратить перегрев, то есть сделать в помещении максимально комфортную и равномерную температуру. Данный фактор добавляет еще примерно 10% к общей эффективности.
Необходимо помнить, что повышение общей эффективности автоматически приводит к тому, что увеличивается вес самой печи — бубафони из баллона. В процессе создания фундамента это обязательно нужно принимать во внимание.
Основные правила растопки печи из баллона
Запуск печи осуществляется по определенной схеме. Ее важно принимать во внимание, чтобы достигнуть оптимального результата и обеспечить идеальный уровень безопасности.
- Следует выполнить такие действия, как:
В данном положении печь в состоянии работать сутки и более, то есть постоянного вмешательства человека не требуется.
Подводя итоги
Устройство печи длительного горения не относится к категории сложного процесса с технической точки зрения. Потребуется просто применить определенную настойчивость, и цель будет достигнута. При полном соблюдении инструкции собранная конструкция прослужит ее владельцам на протяжении долгих лет.
Как изготовить печку буржуйку своими руками Здесь вы узнаете:
Обогрев технических помещений часто превращается в самую настоящую проблему. Электроэнергия стоит дорого, приводя к большим расходам на отопление. Оптимальный выход – воспользоваться альтернативными источниками энергии. Это могут быть дрова, каменный уголь, антрацит и многое другое.
Для сжигания твердого топлива используются печи различных форматов. Одна из них – это печка-буржуйка, отличающаяся предельной простотой и дешевизной.
В этом обзоре мы поговорим:
- Об особенностях печек-буржуек;
- О материалах, необходимых для их сборки;
- О пошаговой сборке буржуйки.
Также будет рассмотрена модернизация буржуйки, что поможет увеличить ее эффективность. Статья будет интересной – читайте и знакомьтесь.
Что представляет собой печка-буржуйка
Буржуйки известны среди наших соотечественников очень давно. Они получили свою популярность за счет предельной простоты. Простой металлический ящик с дверкой и поддувалом – и самый простой вариант печки уже готов. Учитывая смекалку нашего народа, этот свет повидал немало самых разнообразных буржуек, радующих своих владельцев вожделенным теплом. Давайте посмотрим, из чего можно собрать такую печь:
Сделать печку-буржуйку можно не только из отслужившего сейфа или видавшего виды газового баллона, но и просто сварив несколько листов прочного металла между собой.
- Из старого газового баллона – отличный вариант, осталось только найти сам баллон (получится горизонтальная или вертикальная печь). Здесь подойдут толстенькие модификации, так как тонкие и высокие кислородные баллоны слишком узкие;
- Из старой фляги – наверняка у кого-то завалялась такая штука в гараже или в сарае. Тут уже и дверца есть, остается лишь приделать дымоход;
- Из старой бочки – из них часто делают самодельные буржуйки длительного горения, так как вместительность бочек позволяет организовать большую камеру сгорания;
- Из старого сейфа – ни к чему выбрасывать старичка, он еще послужит.
Самодельные печки буржуйки могут быть изготовлены и из листового металла – для этого нужно вооружиться подходящими инструментами.
Устройство буржуйки чрезвычайно простое. Ее основу составляет некая вместительная емкость, которая играет роль камеры сгорания. Из ее верхней или задней части выводится труба, к которой приделывается дымоход. В передней части организуются две дверцы (реже одна) – через большую загружается топливо, а через маленькую удаляется зола. Внутреннее пространство разделяется металлическим колосником, через который осуществляется подача воздуха – через негоже удаляется зола, образующаяся в процессе горения дров.
Размеры буржуйки могут быть самыми разными, например, 250х450х450 мм (ШхГхВ). Из газового баллона получится печка побольше и поэффективнее. Самый большой размер будет у печи из бочки – как-никак, внутренний объем на 150-200 литров вмещает в себя огромное количество дров. Вы можете изготовить агрегат практически любых размеров – можно даже не особо заморачиваться над точным соблюдением габаритов, указанных в чертежах.
дуплекс что это такое в недвижимости
Сфера применения буржуек
Эти простейшие печки пользуются большим спросом. Для своей работы они используют дрова, уголь, кокс, древесные отходы и многие другие виды топлива, радуя своей неприхотливостью и стабильностью работы. Такую печь можно поставить в гараж – она займет минимум места, но обеспечит помещение приятным теплом. Если есть большой запас дров или доступ к дешевому источнику твердого топлива, смело сооружайте буржуйку длительного горения.
Дерево – самый простой, дешевый и общедоступный вид топлива для печек-буржуек. Однако, его расход оставляет желать лучшего.
Мини буржуйка может быть использована для обогрева сарая или домашнего подсобного помещения, в котором нет отопления. Согласитесь, делать что-то зимой здесь не так уж и комфортно – стучат зубы и сводит мышцы. А с печкой дело сразу идет на лад – только успевай подкидывать дрова, чтобы не замерзнуть.
Буржуйки длительного горения пригодятся не только для гаража, но и для любых других помещений, в том числе и в жилых – это могут быть временные постройки, дачи, птичники, помещения для содержания домашнего скота и многое другое. В общем, область их применения огромна. Наиболее востребованы они в поселках и деревнях, где нет газа, но нужно как-то отапливать жилые и нежилые постройки.
Достоинства и недостатки
Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:
- Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
- Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
- Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
- Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
- Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.
К сожалению, отопление буржуйкой имеет и свои минусы:
- Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
- Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
- Высокая температура корпуса – чревато ожогами;
- Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.
Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.
Как сделать буржуйку своими руками
Печь буржуйка своими руками изготавливается на удивление быстро. Для начала нужно определиться, из какого материала она будет сделана. Приготовьте следующие инструменты:
Сделанная своими руками буржуйка может иметь самый замысловатый и вычурный вид. Проявите фантазию и сможете получить уникальную вещь, второй которой в мире не найти.
- Болгарку (углошлифовальную машину);
- Сварочный аппарат;
- Наждачку и напильник для обработки краев металла;
- Рулетку для измерения размеров;
- Мощную дрель и подходящие сверла.
Давайте посмотрим, как сварить буржуйку с хорошей теплоотдачей для дачи или гаража из железной бочки.

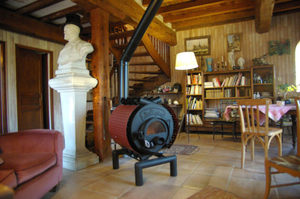

Буржуйка своими руками из бочки
Самый простой вариант – это буржуйка из бочки большого объема (150-200 литров). Ее нужно дополнить колосниками, дверками и дымоходом. Начинаем изготовление печки с сооружения надежного негорючего основания. Оптимальный вариант – выложить небольшую кирпичную кладку, на которой будет стоять сама бочка. На ее изготовление уйдет несколько дней. После этого приступаем к дальнейшей работе.
В передней стенке нашей печки буржуйки следует вырезать прямоугольное отверстие под загрузочную дверцу – используйте для этого лобзик по металлу. Получившийся кусок металла и будет выступать у нас дверцей – к нему мы приделываем вращающийся запор, ручку и петли. После этого привариваем вторую часть петель к бочке. С противоположной стороны привариваем металлическую петлю, в которую будет укладываться запор.
В нижней части необходимо сделать зольник с еще одной дверцей. На него мы выделяем 10-15% от общего объема. Дверцу изготавливаем вышеописанным способом, но она должна быть уже – через нее выгребается зола, она же служит поддувалом. Оптимальная высота – 40-50 мм. Далее приступаем к изготовлению колосников:
- Срезаем у бочки верхнюю крышку;
- Изготавливаем колосник из отрезков металлических труб (должен получиться круг с длинными щелями);
- Привариваем колосник с внутренней стороны бочки, между загрузочной дверцей и дверцей зольника.
Старый бидон или фляга – тоже отличный вариант. Используя его, вы освобождаете себя от необходимости приваривать загрузочную дверцу.
В крышке проделываем отверстие диаметром 100 мм, ввариваем сюда небольшой отрезок трубы аналогичного диаметра – это будет дымоходное отверстие. Далее привариваем крышку на место. Наша печка буржуйка готова, осталось только приделать к ней дымоход и можно приступать к испытаниям – загружаем дрова и пробуем разжечь пламя.
Мы изготовили с вами буржуйку длительного горения своими руками – она отличается на редкость большой камерой сгорания. Обратите внимание, что в верхней крышке вы можете сделать варочное отверстие – его диаметр составляет 100-150 мм. Вместо бочки можно запросто использовать газовый баллон или отрезок трубы подходящего диаметра. Помните, что буржуйка из трубы и баллона должна обладать достаточно большим диаметром (не менее 350-400 мм).
Буржуйка из листового металла
Самая эффективная печка – это пиролизная буржуйка, дожигающая остатки горючих газов и выделяющая большое количество тепла, по сравнению с другими печами. Не нужно думать, что это будет сложный агрегат. Изготовление буржуйки такого типа займет у вас минут на 20 времени больше, чем обычный агрегат без пиролиза. Давайте посмотрим, как осуществляется ее производство.

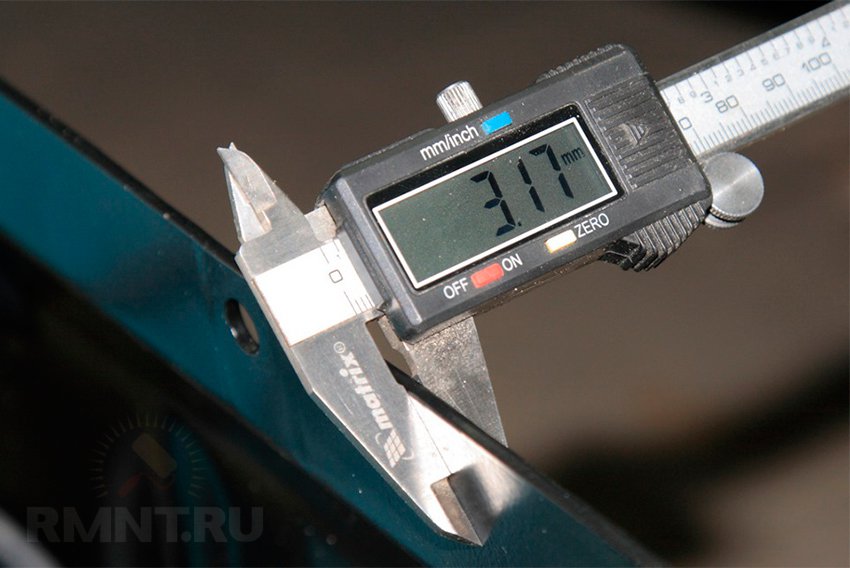

Агрегат, сваренный из листового металла толщиной от 3 до 5 мм. Использование тонкого железа не имеет особого смысла – печка получится слишком тонкой, ее будет гнуть жар, а в конце концов ее добьет коррозия. Поэтому найдите достаточно толстую сталь, чтобы вам не пришлось изготавливать новую печь каждый отопительный сезон.
Нам нужно выкроить семь кусков металла (толщина железа у нас 3 мм):
Главный плюс использования листового металла – Вы сможете сделать буржуйка любого размера и объема.
- Два куска размером 450х450 мм – это боковые стенки;
- Четыре куска размером 450х250 мм – это передняя, задняя, верхняя и нижняя стенки;
- Один кусок размером 440х240 мм – это будет колосник;
- Два куска размером 244х350 мм – это будут внутренние перегородки.
Таким образом, у нас получится печь Логинова, обладающая двумя внутренними перегородками для увеличения эффективности. Эти же перегородки будут отвечать за пиролиз.
В передней стенке мы делаем две дверцы – в соответствии с описанной выше инструкцией. Далее свариваем из всех кусков металлический ящик без верхней крышки. Следующий этап – изготовление колосника. Для этого мы берем металлический лист и делаем в нем множество отверстий диаметром 10-15 мм. Закрепляем колосник на высоте 80 мм от дна печки. Далее привариваем перегородки, расположив их на высоте 60 и 120 мм от верхней крышки.
На задней поверхности делаем пару небольших отверстий и ввариваем в них тонкие металлические трубки (диаметром 10-15 мм). Они должны располагаться над нижней перегородкой, заходя к передней стенке. Их длина составляет около 150 мм – через них будет засасываться вторичный воздух. Трубки ввариваются перед закреплением второй перегородки.
Готовим верхнюю крышку – прорезаем в ней отверстие диаметром 100 мм под дымоход. При необходимости, дополняем буржуйку на дровах варочным отверстием. Привариваем крышку к нашей печке – все готово! Теперь устанавливаем печку на штатное место и приступаем к испытаниям. И да, не забудьте приделать к ней ножки или установить ее на негорючее основание (например, из кирпича).
Модернизация печек буржуек
Теперь вы знаете, как правильно изготовить печку буржуйку, чтобы она могла послужить для отопления дачного домика, гаража или подсобного помещения. Но нам нужно, чтобы печь была эффективной – давала максимум энергии, сжигая минимум топлива. Вы удивитесь, но один возможный вариант модернизации мы уже рассмотрели – представленный выше пиролизный агрегат и есть усовершенствованный вариант. Вытащите оттуда перегородки, и вы получите самую банальную печку-буржуйку.
К выбору труб для дымохода стоит подойти с особым вниманием – слишком тонкие или плохо сваренные трубы быстро прогорят, что приведет с задымлению помещения.

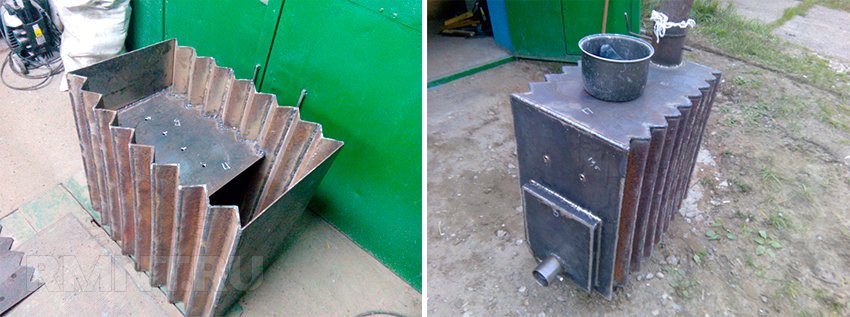

Увеличить эффективность печки поможет не только пиролиз. Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки.
Следующий этап модернизации – создание изгиба дымохода. Все дело в том, что через него в атмосферу улетучивается гигантское количество тепла. Увеличив длину дымохода с помощью горизонтального участка, мы сможем использовать его для обогрева помещения. Недостатком такого подхода является осаждение сажи на горизонтальном участке.
Печь буржуйка на воде – это еще одно изобретение, позволяющее увеличить эффективность обогрева и снизить расход топлива. Такая печка горит с добавлением воды. Здесь используется некий преобразователь, расщепляющий водяной пар. В результате его работы в камере сгорания образуется гудящее высокотемпературное пламя. Провести такую модернизацию своими руками вряд ли получится, но в будущем это может стать возможным.
