Вентилируемый фасад это новый, современный и в большинстве своем экологичный материал для внешней отделки вашего дома. Также он прост в монтаже и эксплуатации.

Установка любого вентилируемого фасада идет в три основных этапа: монтаж основного каркаса, утепление стен и облицовка всей поверхности.

Сооружение каркаса

Тип и мощность несущего каркаса главным образом зависит от вида отделочного фасадного материала. Чем тяжелее данный материал, тем жестче и прочнее должен быть каркас. Пример, для керамогранита применяют мощные направляющие из стали, которые закрепят не только в вертикальном положении, но и соединяют их специальными горизонтальными перемычками для более надежной жесткости.

Для сайдинга будет достаточно профиля, который используется для крепления гипсокартона внутри дома. К стенам обычно профили крепят специальными дюбелями либо саморезами на металлические кронштейны. Их устанавливают вертикально и параллельно друг другу от начала карниза до цоколя. Между направляющими профилями расстояние выдерживают таким образом, чтобы оно было равным ширине плиты утеплителя. Выполняют это для более удобного монтажа.

Иногда, для более легкого сайдинга, в качестве основных направляющих, применяют стандартные деревянные бруски с одинаковой толщиной. Также, их можно использовать для деревянных стен, и это значительно удешевит всю конструкцию дома.

Крепление направляющего профиля необходимо начинать с одного угла дома. Первоначально нужно закрепить кронштейны по всей высоте. Далее на них прикрутить первый профиль. На противоположном углу дома аналогично закрепить второй профиль. После этого на равных расстояниях необходимо закрепить кронштейны по площади оставшейся стены, исключая окна и двери.

Перед креплением и установкой на них профилей необходимо натянуть между крайними направляющими веревку. Важный момент, если ваша стена более 10 м. в длину, то выравнивание металлических профилей производите постепенно.

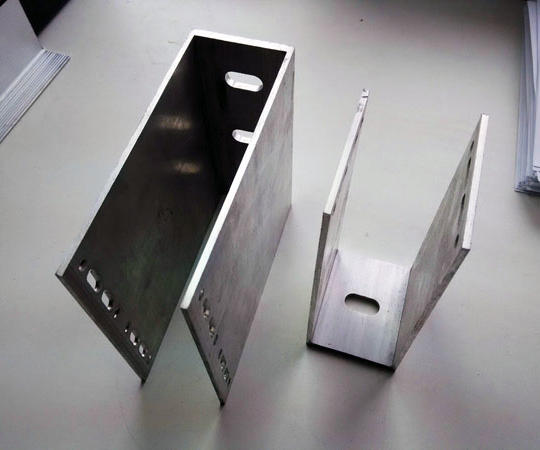

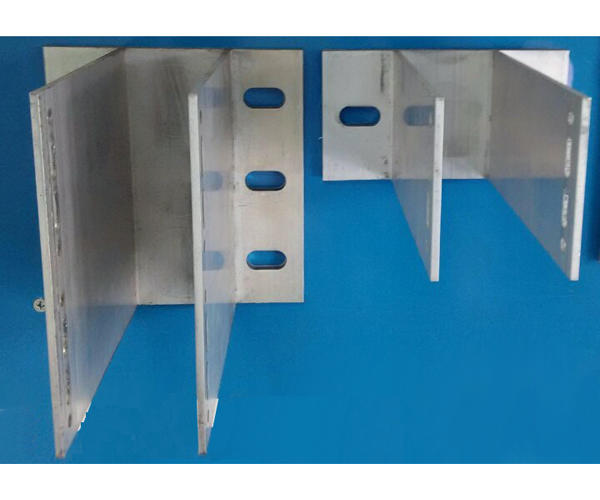

Профили крепят саморезами на кронштейнах, постоянно регулируя расстояние от стены по веревке. В конечном итоге должна получиться единая ровная плоскость. Поэтому же способу собирается основной каркас для остальных стен дома. На углах все конструкции необходимо скрепить между собой — это придаст целостность всему каркасу дома.

Установка утеплителя вентилируемого фасада

Выбор метода крепления утеплителя к фасаду зависит от типа самого утеплителя. Пароизоляционную мембрану необходимо укладывать под любой утеплитель. Стоит запомнить, что делать это нужно обязательно, так как отсыревший или намокший утеплитель полностью потеряет свои защитные свойства и больше не будет способен удержать тепло внутри дома. А как результат, все труды будут напрасны. Мембрану необходимо укладывать согласно инструкции. Если пленку уложить не той стороной, она станет просто бесполезной.

Минеральную или базальтовую вату обычно крепят к стенам дома при помощи специальных пластиковых дюбелей. Они имеют форму полого грибка с достаточно широкой шляпкой. С помощью перфоратора просверливают отверстия, на глубину 6 см вглубь стены. Далее, в отверстия вставляют полый грибок, а внутрь него вбивают распорный гвоздь, прижимая при этом утеплитель шляпкой грибка. На один квадратный метр применяют обычно 6 дюбелей.

Пенопласт и пенополистирол к стенам приклеивают с помощью клея. Нужно делать два ряда пенопласта – это исключит в будущем образование мостиков холода. В любом вышеописанном случае все стыки необходимо запенить. Некоторые типы пенополистирола имеют специальные ступенчатые торцы, это позволяет клеить их внахлест. И это самый лучший вариант жесткого утеплителя. Поверх утеплителя крепят гидроизоляционную мембрану. Она не позволит проникнуть влаге и воде извне во внутрь фасада дома.

В заключение всех работ, утеплитель оказывается полностью упакованным в мешок из специальной мембраны. Попадание внутрь воды и влаги должно быть полностью изолированно. При этом мембрана обеспечивает вентиляцию всего фасада. Данными свойствами обладает современная супердиффузная мембрана.

Работы по облицовке дома

Способ крепления облицовки напрямую зависит от выбранного строительного материала. Самый простой вариант — это сайдинг и композитные материалы, которые прикручивают к направляющим при помощи обычных саморезов, через специальные отверстия в листах. Другие типы фасадных материалов закрепляют с помощью особых зажимов. Каждый строительный материал имеет свою характерную неповторимую конструкционную особенность. Инструкция по креплению данных зажимов идет в комплекте облицовочного материала.

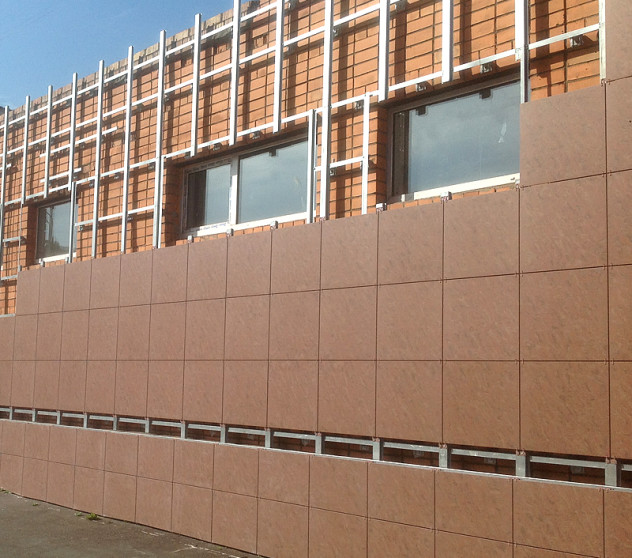

Монтаж и установку облицовки начинают снизу. Листы материала крепятся ряд за рядом, пока не дойдут до карниза дома. На оконных и дверных проемах листы обрезают по нужному размеру. Следует отметить, что главным плюсом вентилируемых фасадов является определенный воздушный слой между утеплителем и облицовкой. Данный слой создается путем крепления второй обрешетки на направляющие. А фасадный материал будут крепить уже к ней. В результате получится продуваемый воздушный слой.

После закрепления всех плит на каркасе, производят конечный этап всего монтажа вентилируемого фасада. Закрывают все углы и откосы специальными доборными деталями и элементами. Они придадут целостность и монолитность всей конструкции дома.

как объединить лицевые счета в коммунальной квартире одному собственнику

Вентилируемый фасад своими руками. Полезные советы от профессионалов

При изучении и соблюдении инструкции по монтажу вентилируемых фасадов, никто не застрахован от совершения некоторых небольших ошибок. Ниже мы приводим некоторые полезные советы от знающих профессионалов:

• Перед началом работы по самостоятельному монтажу и установке вентилируемого фасада для дома, обязательно составьте проект. Это позволит вам рассчитать потребность в строительных материалах и контролировать все этапы строительства.
• При выборе крепежных деталей и элементов, необходимо проводить их испытание на определенной поверхности. Это позволит вам избежать покупки некачественного крепежа.
• Не монтируйте вентилируемый фасад на пустотелых стенах, таких как: кирпич или пеноблоки. Это приведет к их разрушению при вбивании специальных дюбелей, а также к прониканию холода внутрь стен.
• Теплоизоляцию монтируйте согласно инструкции. Шов между плитами будет изменяться строго по вертикали.

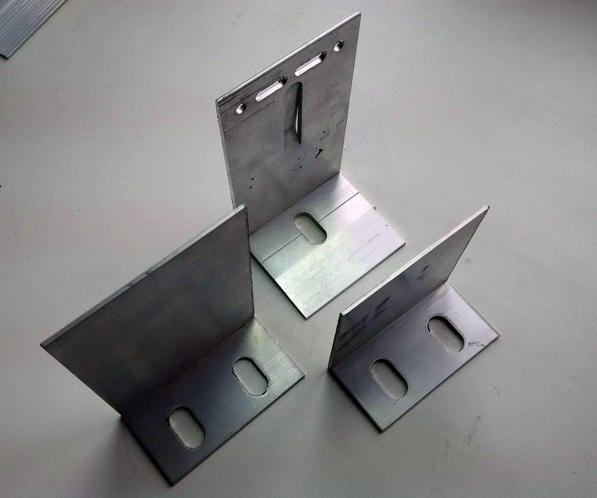

• Установка и крепление кронштейнов должны быть очень точными и качественными. Отклонение от начального уровня всего в несколько миллиметров может привести к серьезным последствиям в будущем.
• Под каждый кронштейн устанавливайте паронитовую прокладку, она даст защиту от потри тепла в доме. Кроме того, она позволит компенсировать деформационное движение всей системы с течением длительного времени.

Установить вентилируемый фасад своими руками не так уж и сложно. Главное что следует учитывать — это соблюдение всех норм и строительных правил. Делать все нужно аккуратно и принимать во внимание советы от профессионалов. В этом конкретном случае результат порадует вас и ваших родных. Правильно и грамотно смонтированный современный вентилируемый фасад улучшит внешний облик вашего деревянного дома, создаст в нем теплую и уютную обстановку.

Инструкция по монтажу фасадных кассет 1. Общее описание

Кассеты фасадные – металлические объемные профили, предназначенные для наружной облицовки стен. Кассеты изготавливаются из тонколистового материала – оцинкованной стали с полимерным покрытием “Полиэстер” или порошковым покрытием “ИНСИ”. Толщина металла от 0,7 мм до 1,5 мм. Фасадные кассеты являются вариантом облицовки в фасадной системе “ИНСИ”. Фасадная система “ИНСИ” сертифицирована, получено Техническое свидетельство.

2. Размеры и типы фасадных кассет

Кассеты КФ-1: винты крепления остаются видимыми и располагаются в вертикальном шве между кассетами. В системе КФ-1 загнутые наружу края кассет образуют дно шва, тогда как в системе КФ-2 и КФ-3 шов между кассетами образуется вертикальным профилем несущей подсистемы, на который эти кассеты и крепятся. Максимальные и минимальные фасадные кассеты “ИНСИ” могут быть изготовлены следующих размеров: (рис.1, 2)

Размеры фасадных кассет “ИНСИ” и допуски на их изготовление указаны в СТО 42481025 005-2006. Размеры В и L определяют габариты кассет, Lp и Bp определяют монтажные размеры для кассет, В1 и L1 – размеры выступающей части кассет КФ1. Самые экономичные по стоимости кассеты такие, когда хотя бы одна из сторон имеет размеры:

• для КФ2: 550 мм или 1175 мм по высоте, 555 мм или 1180 мм по ширине
• для КФ1: 572 мм или 1197 мм по высоте и ширине
• для КФ3: 580 мм по высоте или по ширине

Такие кассеты можно назвать “экономичными”.

3. Порядок работы с фасадными кассетами

Проектной организацией разрабатывается проект на конкретный фасад по альбому технических решений ТРСФИ 1-2006 с учётом требований ТС и составляется ведомость материалов. На основании проекта и ведомости материалов специалисты “ИНСИ” разрабатывают схему монтажа, спецификацию выравнивающей системы кассет, комплектующих элементов. После изготовления заказа, монтажная организация, имеющая опыт работы с облицовкой фасадов и ознакомленная с фасадной системой “ИНСИ”, приступает к монтажу кассет.

В случае, когда заказчиком вьютупает частное лицо, порядок работ будет следующим:

шаг 1 – расчет фасадных кассет. Расчет фасадных кассет производится на основании технического задания, составляемого заказчиком. Результатом расчета является схема монтажа кассет и выравнивающей системы, которая учитывает направление монтажа (как правило, слева направо и снизу вверх) с указанием типа, размеров, количества кассет, занесённых в спецификацию;

шаг 2 – изготовление фасадных кассет;

шагЗ – монтаж выравнивающей системы под фасадные кассеты;

шаг 4 – монтаж фасадных кассет.

Облицовка фасадными кассетами “ИНСИ” может проводиться с дополнительным утеплением стен по принципу “вентилируемого фасада” и устройством ветрозащиты. Вентиляция конструкции происходит за счет зазоров между кассетой и утеплителем.

4. Расчет фасадных кассет

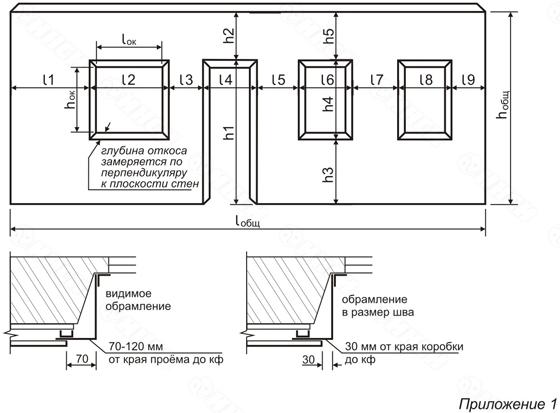

Заказчику необходимо заполнить бланк технического задания на расчёт фасада, предоставить чертежи фасадов с добавлением размеров простенков, окон и всех необходимых отметок. Одновременно определяется конструкция выравнивающей системы под кассеты.

Схемы монтажа кассет, разработанные специалистами “ИНСИ”, учитывают особенности здания. За счет оптимального расположения и применения “экономичных” кассет монтажные схемы позволяют экономить средства заказчика, уменьшают процент подгонки и резки материала при монтаже.

5. Выравнивающая система для фасадных кассет

При расчёте несущей конструкции выравнивающей системы и выборе способа её крепления учитывается ветровая нагрузка, высота здания, материал стены, утеплителя и размеры кассет Выравнивающая система для фасадных кассет может быть выполнена двумя способами.

Одноуровневая выравнивающая система выполняется из вертикальных профилей ПП 60×27 (0,7 мм и 1,0 мм), закрепленных на кронштейнах КВП-200 . 250. Направляющие профили устанавливаются в соответствии со схемой раскладки кассет в местах вертикальных швов. Шаг направляющих соответствует размеру кассет при длине кассеты до 800 мм (рис. 4а). При использовании кассет большей длины устанавливаются дополнительные направляющие с шагом не более 600 мм. Преимуществом подобной системы является уменьшенный расход материала для выравнивающей системы, недостатком – повышенная трудоёмкость при монтаже элементов выравнивающей системы.

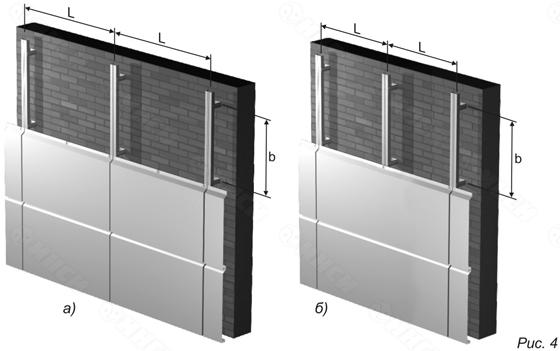

5.1. Одноуровневая выравнивающая система (рис.4)

Примечание: шаг направляющих и шаг крепления кронштейнов определяется расчетом.

В случае применения данной системы при облицовке кассетами КФ-2 и КФ-3 используется п-образный профиль, окрашенный в цвет кассет или декоративная полоса, окрашенная в цвет кассет.

5.2. Двухуровневая выравнивающая система

Примечание: шаг направляюш, их и шаг крепления кронштейнов определяется расчётом.

Двухуровневая выравнивающая система выполняется из вертикальных и горизонтальных профилей ПП 60×27 (0,7 мм, 1,0 мм), закрепленных на кронштейнах КВП-200. 250, по которым монтируется шляпный профиль. Вертикальные профили ПП 60×27 (0,7 мм, 1,0 мм) устанавливаются с шагом 600-800 мм, в одной плоскости с ними закрепляются горизонтальнью профили ПП 60×27 (0,7 мм, 1,0 мм) с шагом до 800 мм.

По образовавшейся таким образом плоскости закрепляется шляпный профиль 20×75 (0,7) мм в местах вертикальных швов с шагом, соответствующим размеру кассет. При длине кассет более 800 мм устанавливается дополнительный профиль с шагом не превышающим 600мм.

Преимуществом подобной системы является уменьшенная трудоёмкость при монтаже элементов выравнивающей системы; недостатком – повышенный расход материала, необходимого для монтажа элементов выравнивающей системы.

В случае использования подобной выравнивающей системы при применении фасадных кассет КФ-2 или КФ-3 , шляпный профиль, образующий дно вертикального шва, окрашивается в цвет кассет.

При необходимости дополнительного наружного утепления здания после монтажа кронштейнов устанавливается теплоизоляционный материал. Плиты утеплителя прикрепляют к стене дюбелями, одновременно устанавливая ветрозащитный паропроницаемый материал (типа Тайвек, Ютавек). Монтируют п-образный профиль, оставляя необходимый зазор (40-100 мм) для вентиляции.

При применении кассет для облицовки зданий высотой более 10 метров необходима разработка проекта, в котором будет произведён расчёт выравнивающей системы.

6. Монтаж фасадных кассет

Монтаж Фасадных Кассет осуществляется следующим образом:

• Выверяется ровность основания с помощью отвеса, лазерного измерения или теодолита. Монтируются начальные планки или отлив верхний, угловые и оконные элементы, устанавливаемые на вертикальных направляющих выравнивающей системы. Положение этих элементов проверяются с помощью уровня. Между цоколем и нижним рядом кассет должен оставаться достаточный воздушный зазор (не менее 40 мм).
• Производится крепление фасадных кассет в направлении слева направо и снизу вверх. В левом нижнем углу кассетного поля закрепляется отлив верхний (для кассет КФ-1) или начальная планка (для кассет КФ-2). Проверяется ровность расположения первого ряда кассет. Последующие кассеты монтируются снизу вверх до верхнего края фасада.

Установка фасадных кассет удобна тем, что компенсация возможных расхождений в размерах при выравнивании плоскости фасада осуществляется:

• за счёт варьирования расстояний между кассетами;
• за счёт комплектующих элементов (откосные углы, наружные и внутренние уголки).

Защитная плёнка с кассет в зоне стыков кассет и монтажных узлов удаляется перед монтажом, а с выступающей лицевой стороны – только по окончании монтажных работ во время демонтажа строительных лесов.

6.1. Ососбенности монтажа кассет КФ-1

Для защиты цоколя от попадания воды перед отделкой фасада кассетами КФ-1 к вертикальным направляющим крепится отлив верхний. Кассета прикрепляется к находящимся на стене вертикальным и горизонтальным направляющим самосверлящими болтами 4,8×20 с уплотнительной прокладкой, окрашенными в цвет фасадных кассет.

Боковые края кассет КФ1 при монтаже накладываются друг на друга, отверстия при этом совмещаются и в них производится крепление. При монтаже кассет КФ1 необходимо располагать центр овального отверстия для крепления по середине вертикального профиля несущей подсистемы. Таким образом, расстояние между центрами отверстий, размер Lp, является размером шага вертикальных направляющих. Овальные отверстия позволяют изменять ширину вертикального шва между кассетами от 28 мм до 32 мм. Горизонтальный шов между кассетами КФ1 образуется при стыковке боковых краев верхней и нижней кассет и составляет 25 мм.

6.2. Особенности монтажа кассет КФ-2

Для крепления нижних краев кассеты первого (нижнего) ряда применяется начальная планка ПН. В районе вертикального шва крепёжная часть планки подрезается и отгибается вверх.

Дном вертикального шва между кассетами является направляющая, которая должна иметь тот же цвет, что и кассета. Для этого необходимо применить полосу окрашенного металла, закреплённого к вертикальной направляющей в месте стыка кассет или применить профиль, окрашенный в цвет кассет.

Максимальная ширина вертикального шва при монтаже на профиль ПП 60×27 составляет 20мм. При монтаже на шляпный профиль НПШ20 максимальная ширина вертикального шва составляет 35 мм. Монтажный размер Lp для кассет КФ2, не является размером шага вертикальных направляющих. Горизонтальный шов между кассетами КФ2 образуется от края выступающей части до верхнего края следующей кассеты и составляет 20 мм.

6.3. Особенности монтажа кассет КФ-3

Для закрепления нижнего края кассет первого ряда, применяется начальный элемент ПН для КФ3 Он устанавливается по уровню и закрепляется к несущим профилям на самосверлящие винты в верхней части. В районе вертикального шва крепёжная часть планки подрезается и отгибается вверх. Кассета прикрепляется к вертикальным и горизонтальным направляющим самосверлящими винтами 4,8×20 с уплотнительной прокладкой из ЭПДМ резины диаметром не более De=14мм. Устанавливать винты в крепёжные отверстия строго перпендикулярно лицевой плоскости кассеты и при креплении не перетягивать.

Дном вертикального шва между кассетами является направляющая, которая должна иметь тот же цвет, что и кассета. Для этого необходимо применить полосу окрашенного металла, закреплённого к вертикальной направляющей в месте стыка кассет или применить профиль, окрашенный в цвет кассет.

Горизонтальный шов между кассетами КФ-3 образуется конструктивно (от края выступающей части до нижнего края следующей кассеты) и составляет 5 мм. Вертикальный шов между кассетами формируется произвольно исходя из архитектурного решения. Размер шва назначается: от 5 до 20 мм при монтаже на профиль ПП 60×27; и от 5 до 35 мм при монтаже на шляпный профиль НПШ20. Для обеспечения равномерности шва при монтаже рекомендуется использовать калиброванный разделитель требуемого размера.

Монтажный размер Lp для кассет КФ-3, не является размером шага вертикальных направляющих.

6.4. Указания по хранению и применению

Резка фасадных кассет при монтаже абразивным и газопламенным инструментом, создающим искры, не допускается.

Максимальный срок хранения фасадных кассет и комплектующих изделий к ним с полимерным покрытием в заводской упаковке у заказчика не должна превышать 45 дней с момента отгрузки изготовителем. Не разрешается крепление к облицовке из фасадных кассет дополнительных навесных элементов (вывесок, защитных козырьков, антенн).

Хранение изделий в защитной полиэтиленовой пленке должно быть без воздействия прямых солнечных лучей, так как это может вызвать изменение свойств клея и затруднить дальнейшее удаление пленки. Сразу после монтажа изделий, защитная пленка должна быть удалена. Срок нахождения изделий в защитной полиэтиленовой пленке не должен превышать 60 дней.

Не следует допускать возможность попадания воды с крыши здания на фасадные кассеты, для чего надо содержать желоба и водостоки в рабочем состоянии.

К обшивке из фасадных кассет разрешается крепление только элементов водосточной системы (держатели труб). Крепление дополнительных навесных элементов должно производиться к собственной несущей системе, не связанной с фасадной.

Как сделать монтаж вентилируемого фасада каркасного дома из композитных панелей, керамогранита, сайдинга: Обзор +Видео

Вентилируемый фасад это новый, современный и в большинстве своем экологичный материал для внешней отделки вашего дома. Также он прост в монтаже и эксплуатации.

Установка любого вентилируемого фасада идет в три основных этапа: монтаж основного каркаса, утепление стен и облицовка всей поверхности.

Тип и мощность несущего каркаса главным образом зависит от вида отделочного фасадного материала. Чем тяжелее данный материал, тем жестче и прочнее должен быть каркас. Пример, для керамогранита применяют мощные направляющие из стали, которые закрепят не только в вертикальном положении, но и соединяют их специальными горизонтальными перемычками для более надежной жесткости.

Для сайдинга будет достаточно профиля, который используется для крепления гипсокартона внутри дома. К стенам обычно профили крепят специальными дюбелями либо саморезами на металлические кронштейны. Их устанавливают вертикально и параллельно друг другу от начала карниза до цоколя. Между направляющими профилями расстояние выдерживают таким образом, чтобы оно было равным ширине плиты утеплителя. Выполняют это для более удобного монтажа.

Иногда, для более легкого сайдинга, в качестве основных направляющих, применяют стандартные деревянные бруски с одинаковой толщиной. Также, их можно использовать для деревянных стен, и это значительно удешевит всю конструкцию дома.

Крепление направляющего профиля необходимо начинать с одного угла дома. Первоначально нужно закрепить кронштейны по всей высоте. Далее на них прикрутить первый профиль. На противоположном углу дома аналогично закрепить второй профиль. После этого на равных расстояниях необходимо закрепить кронштейны по площади оставшейся стены, исключая окна и двери.

Перед креплением и установкой на них профилей необходимо натянуть между крайними направляющими веревку. Важный момент, если ваша стена более 10 м. в длину, то выравнивание металлических профилей производите постепенно.

Профили крепят саморезами на кронштейнах, постоянно регулируя расстояние от стены по веревке. В конечном итоге должна получиться единая ровная плоскость. Поэтому же способу собирается основной каркас для остальных стен дома. На углах все конструкции необходимо скрепить между собой — это придаст целостность всему каркасу дома.

Выбор метода крепления утеплителя к фасаду зависит от типа самого утеплителя. Пароизоляционную мембрану необходимо укладывать под любой утеплитель. Стоит запомнить, что делать это нужно обязательно, так как отсыревший или намокший утеплитель полностью потеряет свои защитные свойства и больше не будет способен удержать тепло внутри дома. А как результат, все труды будут напрасны. Мембрану необходимо укладывать согласно инструкции. Если пленку уложить не той стороной, она станет просто бесполезной.

Минеральную или базальтовую вату обычно крепят к стенам дома при помощи специальных пластиковых дюбелей. Они имеют форму полого грибка с достаточно широкой шляпкой. С помощью перфоратора просверливают отверстия, на глубину 6 см вглубь стены. Далее, в отверстия вставляют полый грибок, а внутрь него вбивают распорный гвоздь, прижимая при этом утеплитель шляпкой грибка. На один квадратный метр применяют обычно 6 дюбелей.

Пенопласт и пенополистирол к стенам приклеивают с помощью клея. Нужно делать два ряда пенопласта – это исключит в будущем образование мостиков холода. В любом вышеописанном случае все стыки необходимо запенить. Некоторые типы пенополистирола имеют специальные ступенчатые торцы, это позволяет клеить их внахлест. И это самый лучший вариант жесткого утеплителя. Поверх утеплителя крепят гидроизоляционную мембрану. Она не позволит проникнуть влаге и воде извне во внутрь фасада дома.

В заключение всех работ, утеплитель оказывается полностью упакованным в мешок из специальной мембраны. Попадание внутрь воды и влаги должно быть полностью изолированно. При этом мембрана обеспечивает вентиляцию всего фасада. Данными свойствами обладает современная супердиффузная мембрана.

Способ крепления облицовки напрямую зависит от выбранного строительного материала. Самый простой вариант — это сайдинг и композитные материалы, которые прикручивают к направляющим при помощи обычных саморезов, через специальные отверстия в листах. Другие типы фасадных материалов закрепляют с помощью особых зажимов. Каждый строительный материал имеет свою характерную неповторимую конструкционную особенность. Инструкция по креплению данных зажимов идет в комплекте облицовочного материала.

Монтаж и установку облицовки начинают снизу. Листы материала крепятся ряд за рядом, пока не дойдут до карниза дома. На оконных и дверных проемах листы обрезают по нужному размеру. Следует отметить, что главным плюсом вентилируемых фасадов является определенный воздушный слой между утеплителем и облицовкой. Данный слой создается путем крепления второй обрешетки на направляющие. А фасадный материал будут крепить уже к ней. В результате получится продуваемый воздушный слой.

После закрепления всех плит на каркасе, производят конечный этап всего монтажа вентилируемого фасада. Закрывают все углы и откосы специальными доборными деталями и элементами. Они придадут целостность и монолитность всей конструкции дома.

При изучении и соблюдении инструкции по монтажу вентилируемых фасадов, никто не застрахован от совершения некоторых небольших ошибок. Ниже мы приводим некоторые полезные советы от знающих профессионалов:

Установить вентилируемый фасад своими руками не так уж и сложно. Главное что следует учитывать — это соблюдение всех норм и строительных правил. Делать все нужно аккуратно и принимать во внимание советы от профессионалов. В этом конкретном случае результат порадует вас и ваших родных. Правильно и грамотно смонтированный современный вентилируемый фасад улучшит внешний облик вашего деревянного дома, создаст в нем теплую и уютную обстановку.

Основные достоинства вентилируемого фасада

Благородный вид фасада для каждого здания является неотъемлемым элементом, красиво завершающим результат строительства. В проведении фасадного монтажа нуждаются не только впервые построенные сооружения, но и строения с большим временным сроком службы.

Желание изменить внешнее состояние здания, как правило, может быть вызвано одной из таких причин, как:

• утепление помещения;
• обновление и смена дизайна;
• недостаток денежных средств на строительство нового объекта, что решается с помощью проведения ремонтных работ в старом доме;
• возможность увеличения размеров помещения;
• сохранение и защита наружных стен от воздействия внешних негативных факторов окружающей среды.

Современные технологии и многообразие материалов в строительной сфере предлагают своим потребителям выгодный, практичный и эстетически приятный способ отделки строений посредством установки вентилируемого фасада.

Что представляет собой вентилируемый фасад

Вентилируемые фасады – это специальная технология установки фасада, которая состоит из различных материалов, выбираемых для облицовки, крепящихся на металлический каркас, располагаемый со стороны несущего слоя, а также к монолитному перекрытию, что позволяет циркулировать воздуху между свободным зазором, предотвращая накопление лишней влаги.

Система вентилируемого фасада включает в себя:

• утеплитель;
• ряд крепежных изделий (шурупы, профили, дюбели, кронштейны);
• специальная мембрана, обладающая противоветровым и влагозащитным эффектом;
• прослойка воздушного типа, защищающая строение от температурных перепадов;
• слой финиша, включающий форменные плиты или облицовочные панели для создания внешнего вида общей конструкции.

Необходимо помнить, что важнейшим фактором надежности любого здания является его устойчивость к различному роду возгораниям. Вентилируемые фасады в своей системе предусматривают применение материалов, имеющих такие свойства, как: не сгораемость и трудная воспламеняемость. Кроме того, что особенно важно, подобная облицовочная система компенсирует возможность возникновения колебаний температуры как в процессе смены годовых сезонов, так и в течение дня. Такие характеристики, безусловно, снижают риск образования нагрузки в несущей конструкции и исключают растрескивание наружного фасадного слоя.

Система вентилируемого фасада: ряд основных преимуществ и недостатков

Благодаря воздушному слою, находящемуся между внешней облицовочной поверхностью и утеплителем, в любое строение может пропускать воздух, что, в свою очередь, позволяет избавить от переизбытка влаги, посредством ее полного выведения в окружающее конструкцию пространство. Кроме того, наличие воздушной тяги сохраняет внутренний утепляющий материал, делая его сухим и увеличивая срок службы.

Преимущества строительно-технологической системы:

1. Отсутствие необходимости проведения подготовительных работ по обработке стен перед установкой фасада.
2. Гарантия долгой эксплуатации (не менее 45 лет).
3. Высокие показатели сохранения тепла, что позволяет снижать количество финансовых затрат на отопление помещений.
4. Отличная звуконепроницаемость.
5. Защита от ударов молнии.
6. Универсальность, удобство и небольшие временные затраты на монтаж независимо от времени года, в которое производится установка.
7. Возможность вывода лишней влаги через систему дренажа.
8. Обеспечивает безопасность конструкции при возникновении возможного пожара.
9. Свободные потоки воздуха внутри, позволяющие всему помещению «дышать».
10. Защита стен от естественного нагревания летом.
11. Легкость в ремонте.

Недостатки:

1. Монтажные работы по установке фасадов требует обязательного привлечения квалифицированных работников.
2. Несовершенство теоретических положений технических правил по пожаробезопасности для вентилируемых фасадов.
3. Система монтажа не требует наличия обязательного разрешения на работы, что значительно повышает риск возгорания или обрушения конструкции из-за непрофессионального подхода строительной бригады.
4. Завышенная цена на фасад.
5. Необходимость выработки топографического подхода к монтажу, что объясняется часто встречающимся несоответствием боковых поверхностей общего основания здания.

Средняя стоимость вентилируемых фасадов. Фирмы производители

Первой страной производителем системы вентилируемых фасадов с 1950 года, по общим, но весьма спорным данным, стала Германия. В Россию же подобная строительная технология пришла только в середине 1990 годов.

Наиболее известным производителями являются фирмы:

• Aluminium (Германия);
• Schuco;
• Vikona;
• Rehau;
• Metalplast Bielsko (Польша);
• Yawal;
• U-kon (Россия);
• Алкоте;
• Профиль НН и другие производители, в том числе Бельгии и Италии.

В среднем, стоимость вентилируемого фасада, напрямую зависит от строительного материала, участвующего в его изготовлении. К наиболее дорогостоящим относят кассетные металлические конструкции, выполненные из алюминия. Их цена в конечном исполнении может достигать до 4000 рублей за кв.м. Стоимость фасадов из керамического гранита колеблется в пределах от 1700 до 3000 рублей. Сайдинговые или профилированные системы обойдутся в 2000 рублей за кв.м. Представленные цены являются лишь примерными.

Поэтому настоящую стоимость фасада из конкретного материала необходимо уточнять у поставщика на момент оформления заказа.

Виды облицовочных материалов для фасадов. Основные достоинства

В процессе облицовки зданий вентилируемым фасадом используется большое количество строительных материалов. К наиболее известным относят:

• керамический гранит;
• композитные панели из алюминия;
• фасадные кассеты;
• металлические линеарные панели;
• плиты фиброцементного типа;
• профнастил для стен.

Кроме того, в облицовке применяют:

• фасадные панели из бетона;
• сайдинг из винила;
• терракотовые панели;
• металлический сайдинг;
• стеклянные панели;
• деревянные фасадные доски;
• гранит природного происхождения;
• кирпичи (облицовочные или имитируемые из клинкерных плит) и т.д.

Постараемся рассмотреть некоторые из часто используемых материалов, включенных в первый список наиболее конкретно, отметив основные достоинства каждого из них:

1. Керамический гранит. На первый взгляд, материал ничем не отличается от камня, имеющего природное происхождение. Однако стоимость натурального камня превосходит цену керамического гранита в разы, что приходится не каждому по карману. По этой и другим причинам был изготовлен прочный, не пропускающий влагу и экологически чистый, полученный путем соединения белой глины, красителей, шпата и кварцевого песка так называемый керамогранит. Важнейшими достоинствами фасада из этого материала являются:

• долговечность в эксплуатации (не менее 45-50 лет);
• внешне конструкция выглядит достаточно эстетично;
• гранит керамического типа удобен в применении, он, легко разрезается не разрушаясь в процессе работы с камнем;
• цветовое богатство искусственного гранита позволяет создавать прекрасные дизайн-решения.

2. Композитные панели из алюминия – представляют собой сложно построенную систему, состоящую из двух основных слоев:

• прокат, изготовленный из алюминия;
• полимерные материалы или материалы минеральной природы.

Процесс изготовления панелей композитного типа имеет свои особенности. Его можно назвать достаточно трудоемким, в силу поступательной стадийности и дорогостоящим, что объясняется затратами на качество рабочей силы. Поэтому такие панели, как правило, украшают административные, производственные и коммерческие здания.

К неоспоримым преимуществам материала можно отнести:

• быстрота установки;
• прочность;
• устойчивость к воздействию высоких температур и негативных факторов окружающей среды;
• легкость веса.

3. Фасадные кассеты. Материал представлен в виде листовых перекрытий, выполненных из металла, имеющих достаточно легкий вес. В зависимости от желания для монтажа можно подобрать кассеты квадратной, треугольной, трапециевидной или прямоугольной формы. В процессе изготовления верхняя часть материала прокрывается специальной пленкой, выполненной из полимерного состава, что защищает его структуру и делает внешний вид респектабельным. Пожароустойчивость кассетных фасадов значительно превышает другие облицовочные материалы из списка.

К преимуществам использования кассет можно отнести:

• высококачественность материала, из которого выполнена потенциальная облицовка;
• небольшой вес;
• разнообразность внешних форм;
• устойчивость к возгораниям;
• возможность привлечения материала в любой дизайнерский проект;
• защита стен от погодных проявлений.

4. Металлические линеарные панели. Данный материал выполнен из металла, как правило, из алюминия, и представлен в виде специальных строительных изделий, покрытых защитным напылением. Универсальная конструкция панелей дает возможность отделывать фасады различных сооружений независимо от их целевого назначения, будь то производственные здания, крытые торговые точки, жилые помещения или спортивные комплексы.

Для изготовления линеарных панелей используются листовая тонкостенная сталь и прокат из алюминия, которые впоследствии делят на профили при помощи специального технического оборудования. Линеарные панели узкие по ширине и длинные по высоте. Поэтому длина изделия при заказе такого материла обговаривается непосредственно с покупателем для того, чтобы заранее нарезать необходимые по размеру изделия.

К достоинствам фасадов, выполненных из линеарных панелей относят следующие моменты:

• сравнительно легкий и быстрый способ установки, что делает сроки монтажа короткими;
• небольшой вес материала;
• отсутствие ограничений на время года, в которое производится монтаж;
• малое количество стыков, получаемое в результате установки;
• универсальны в использовании.

5. Плиты фиброцементного типа. Данный материал относят к одному из наиболее используемому и востребованному виду облицовки. Благодаря технологии изготовления таких плит, в которой участвуют: цемент, наполнители из минералов и пластмассовые, бумажные или стеклянные волокна, конструкция может выдерживать высокие колебания температур и долго служить своему хозяину.

Преимуществами монтажа фасадов из фиброцементных плит является:

• производственное качество высокого уровня;
• срок эксплуатации равный не менее 35 годам;
• устойчивость к ветру, осадкам, химическим соединениям, УФ-лучам и огню;
• отсутствие ограничения на круглодичный монтаж;
• тепло- и эффект;
• многообразие цветовой и фактурной палитры.

6. Профнастил для стен. Стеновое покрытие данного вида относят к самому выгодному, с точки зрения стоимости, материалу. Благодаря малому весу и универсальному внешнему исполнению, профнастил можно укладывать на фасад вертикальным, диагональным и горизонтальным способом по направлению внутренних углублений.

• низкая цена;
• длительность эксплуатации;
• универсальность внешнего использования;
• не требует тщательно ухода.

Подводя итоги, хотелось бы отметить, что вентилируемый фасад – это отличная технология, позволяющая произвести качественный ремонт существующего строения, даря окружающим и самим владельцам не только приятное эстетическое впечатление о доме, но надежность, качество и ценовую доступность. Однако, перед реконструкцией здания обратитесь за консультацией к опытным специалистам строительной компании для исключения признаков излишней нагрузки на сооружение.

Основные достоинства вентилируемого фасада

Благородный вид фасада для каждого здания является неотъемлемым элементом, красиво завершающим результат строительства. В проведении фасадного монтажа нуждаются не только впервые построенные сооружения, но и строения с большим временным сроком службы.

Желание изменить внешнее состояние здания, как правило, может быть вызвано одной из таких причин, как:

• утепление помещения;
• обновление и смена дизайна;
• недостаток денежных средств на строительство нового объекта, что решается с помощью проведения ремонтных работ в старом доме;
• возможность увеличения размеров помещения;
• сохранение и защита наружных стен от воздействия внешних негативных факторов окружающей среды.

Современные технологии и многообразие материалов в строительной сфере предлагают своим потребителям выгодный, практичный и эстетически приятный способ отделки строений посредством установки вентилируемого фасада.

Что представляет собой вентилируемый фасад

Вентилируемые фасады – это специальная технология установки фасада, которая состоит из различных материалов, выбираемых для облицовки, крепящихся на металлический каркас, располагаемый со стороны несущего слоя, а также к монолитному перекрытию, что позволяет циркулировать воздуху между свободным зазором, предотвращая накопление лишней влаги.

Система вентилируемого фасада включает в себя:

• утеплитель;
• ряд крепежных изделий (шурупы, профили, дюбели, кронштейны);
• специальная мембрана, обладающая противоветровым и влагозащитным эффектом;
• прослойка воздушного типа, защищающая строение от температурных перепадов;
• слой финиша, включающий форменные плиты или облицовочные панели для создания внешнего вида общей конструкции.

Необходимо помнить, что важнейшим фактором надежности любого здания является его устойчивость к различному роду возгораниям. Вентилируемые фасады в своей системе предусматривают применение материалов, имеющих такие свойства, как: не сгораемость и трудная воспламеняемость. Кроме того, что особенно важно, подобная облицовочная система компенсирует возможность возникновения колебаний температуры как в процессе смены годовых сезонов, так и в течение дня. Такие характеристики, безусловно, снижают риск образования нагрузки в несущей конструкции и исключают растрескивание наружного фасадного слоя.

Система вентилируемого фасада: ряд основных преимуществ и недостатков

Благодаря воздушному слою, находящемуся между внешней облицовочной поверхностью и утеплителем, в любое строение может пропускать воздух, что, в свою очередь, позволяет избавить от переизбытка влаги, посредством ее полного выведения в окружающее конструкцию пространство. Кроме того, наличие воздушной тяги сохраняет внутренний утепляющий материал, делая его сухим и увеличивая срок службы.

Преимущества строительно-технологической системы:

1. Отсутствие необходимости проведения подготовительных работ по обработке стен перед установкой фасада.
2. Гарантия долгой эксплуатации (не менее 45 лет).
3. Высокие показатели сохранения тепла, что позволяет снижать количество финансовых затрат на отопление помещений.
4. Отличная звуконепроницаемость.
5. Защита от ударов молнии.
6. Универсальность, удобство и небольшие временные затраты на монтаж независимо от времени года, в которое производится установка.
7. Возможность вывода лишней влаги через систему дренажа.
8. Обеспечивает безопасность конструкции при возникновении возможного пожара.
9. Свободные потоки воздуха внутри, позволяющие всему помещению «дышать».
10. Защита стен от естественного нагревания летом.
11. Легкость в ремонте.

Недостатки:

1. Монтажные работы по установке фасадов требует обязательного привлечения квалифицированных работников.
2. Несовершенство теоретических положений технических правил по пожаробезопасности для вентилируемых фасадов.
3. Система монтажа не требует наличия обязательного разрешения на работы, что значительно повышает риск возгорания или обрушения конструкции из-за непрофессионального подхода строительной бригады.
4. Завышенная цена на фасад.
5. Необходимость выработки топографического подхода к монтажу, что объясняется часто встречающимся несоответствием боковых поверхностей общего основания здания.

Средняя стоимость вентилируемых фасадов. Фирмы производители

Первой страной производителем системы вентилируемых фасадов с 1950 года, по общим, но весьма спорным данным, стала Германия. В Россию же подобная строительная технология пришла только в середине 1990 годов.

Наиболее известным производителями являются фирмы:

• Aluminium (Германия);
• Schuco;
• Vikona;
• Rehau;
• Metalplast Bielsko (Польша);
• Yawal;
• U-kon (Россия);
• Алкоте;
• Профиль НН и другие производители, в том числе Бельгии и Италии.

В среднем, стоимость вентилируемого фасада, напрямую зависит от строительного материала, участвующего в его изготовлении. К наиболее дорогостоящим относят кассетные металлические конструкции, выполненные из алюминия. Их цена в конечном исполнении может достигать до 4000 рублей за кв.м. Стоимость фасадов из керамического гранита колеблется в пределах от 1700 до 3000 рублей. Сайдинговые или профилированные системы обойдутся в 2000 рублей за кв.м. Представленные цены являются лишь примерными.

Поэтому настоящую стоимость фасада из конкретного материала необходимо уточнять у поставщика на момент оформления заказа.

Виды облицовочных материалов для фасадов. Основные достоинства

В процессе облицовки зданий вентилируемым фасадом используется большое количество строительных материалов. К наиболее известным относят:

• керамический гранит;
• композитные панели из алюминия;
• фасадные кассеты;
• металлические линеарные панели;
• плиты фиброцементного типа;
• профнастил для стен.

Кроме того, в облицовке применяют:

• фасадные панели из бетона;
• сайдинг из винила;
• терракотовые панели;
• металлический сайдинг;
• стеклянные панели;
• деревянные фасадные доски;
• гранит природного происхождения;
• кирпичи (облицовочные или имитируемые из клинкерных плит) и т.д.

Постараемся рассмотреть некоторые из часто используемых материалов, включенных в первый список наиболее конкретно, отметив основные достоинства каждого из них:

1. Керамический гранит. На первый взгляд, материал ничем не отличается от камня, имеющего природное происхождение. Однако стоимость натурального камня превосходит цену керамического гранита в разы, что приходится не каждому по карману. По этой и другим причинам был изготовлен прочный, не пропускающий влагу и экологически чистый, полученный путем соединения белой глины, красителей, шпата и кварцевого песка так называемый керамогранит. Важнейшими достоинствами фасада из этого материала являются:

• долговечность в эксплуатации (не менее 45-50 лет);
• внешне конструкция выглядит достаточно эстетично;
• гранит керамического типа удобен в применении, он, легко разрезается не разрушаясь в процессе работы с камнем;
• цветовое богатство искусственного гранита позволяет создавать прекрасные дизайн-решения.

2. Композитные панели из алюминия – представляют собой сложно построенную систему, состоящую из двух основных слоев:

• прокат, изготовленный из алюминия;
• полимерные материалы или материалы минеральной природы.

Процесс изготовления панелей композитного типа имеет свои особенности. Его можно назвать достаточно трудоемким, в силу поступательной стадийности и дорогостоящим, что объясняется затратами на качество рабочей силы. Поэтому такие панели, как правило, украшают административные, производственные и коммерческие здания.

К неоспоримым преимуществам материала можно отнести:

• быстрота установки;
• прочность;
• устойчивость к воздействию высоких температур и негативных факторов окружающей среды;
• легкость веса.

3. Фасадные кассеты. Материал представлен в виде листовых перекрытий, выполненных из металла, имеющих достаточно легкий вес. В зависимости от желания для монтажа можно подобрать кассеты квадратной, треугольной, трапециевидной или прямоугольной формы. В процессе изготовления верхняя часть материала прокрывается специальной пленкой, выполненной из полимерного состава, что защищает его структуру и делает внешний вид респектабельным. Пожароустойчивость кассетных фасадов значительно превышает другие облицовочные материалы из списка.

К преимуществам использования кассет можно отнести:

• высококачественность материала, из которого выполнена потенциальная облицовка;
• небольшой вес;
• разнообразность внешних форм;
• устойчивость к возгораниям;
• возможность привлечения материала в любой дизайнерский проект;
• защита стен от погодных проявлений.

4. Металлические линеарные панели. Данный материал выполнен из металла, как правило, из алюминия, и представлен в виде специальных строительных изделий, покрытых защитным напылением. Универсальная конструкция панелей дает возможность отделывать фасады различных сооружений независимо от их целевого назначения, будь то производственные здания, крытые торговые точки, жилые помещения или спортивные комплексы.

Для изготовления линеарных панелей используются листовая тонкостенная сталь и прокат из алюминия, которые впоследствии делят на профили при помощи специального технического оборудования. Линеарные панели узкие по ширине и длинные по высоте. Поэтому длина изделия при заказе такого материла обговаривается непосредственно с покупателем для того, чтобы заранее нарезать необходимые по размеру изделия.

К достоинствам фасадов, выполненных из линеарных панелей относят следующие моменты:

• сравнительно легкий и быстрый способ установки, что делает сроки монтажа короткими;
• небольшой вес материала;
• отсутствие ограничений на время года, в которое производится монтаж;
• малое количество стыков, получаемое в результате установки;
• универсальны в использовании.

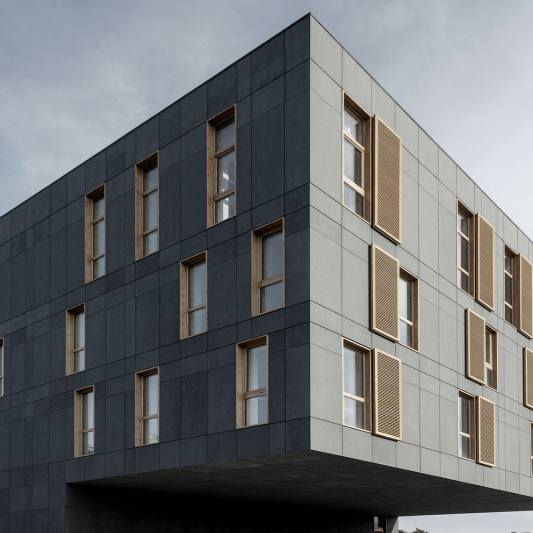

5. Плиты фиброцементного типа. Данный материал относят к одному из наиболее используемому и востребованному виду облицовки. Благодаря технологии изготовления таких плит, в которой участвуют: цемент, наполнители из минералов и пластмассовые, бумажные или стеклянные волокна, конструкция может выдерживать высокие колебания температур и долго служить своему хозяину.

Преимуществами монтажа фасадов из фиброцементных плит является:

• производственное качество высокого уровня;
• срок эксплуатации равный не менее 35 годам;
• устойчивость к ветру, осадкам, химическим соединениям, УФ-лучам и огню;
• отсутствие ограничения на круглодичный монтаж;
• тепло- и эффект;
• многообразие цветовой и фактурной палитры.

6. Профнастил для стен. Стеновое покрытие данного вида относят к самому выгодному, с точки зрения стоимости, материалу. Благодаря малому весу и универсальному внешнему исполнению, профнастил можно укладывать на фасад вертикальным, диагональным и горизонтальным способом по направлению внутренних углублений.

• низкая цена;
• длительность эксплуатации;
• универсальность внешнего использования;
• не требует тщательно ухода.

Подводя итоги, хотелось бы отметить, что вентилируемый фасад – это отличная технология, позволяющая произвести качественный ремонт существующего строения, даря окружающим и самим владельцам не только приятное эстетическое впечатление о доме, но надежность, качество и ценовую доступность. Однако, перед реконструкцией здания обратитесь за консультацией к опытным специалистам строительной компании для исключения признаков излишней нагрузки на сооружение.

Особенности вентилируемых фасадов из композита

Навесные вентилируемые фасады пользуются в России заслуженной популярностью. Это одно из самых динамично развивающихся направлений в строительстве. Всё чаще в проектах административных, общественных, промышленных и жилых зданий встречаются системы НВФ.

Общие сведения

Понятие «навесной вентилируемый фасад» появилось в Германии. Конструкция состоит из защитно-декоративного покрытия, подоблицовочного каркаса и теплоизоляционного слоя, которые крепятся к несущим стенам с воздушным зазором между облицовкой и утеплителем. Теплоизоляция ставится для того, чтобы дополнительно утеплить здание.

Из-за перепада давления воздушный зазор работает, как вытяжная труба. В результате влага, которая конденсируется под фасадным покрытием, удаляется из ограждающей конструкции в атмосферу. Кроме того снижаются теплопотери, т. к. воздух в зазоре примерно на три градуса выше наружного.

Специально разработанная схема монтажа вентилируемого фасада поглощает термические деформации, возникающие при сезонных и суточных перепадах температуры. В несущей конструкции и облицовочном материале снижаются внутренние напряжения, которые могут их разрушить.

Читайте нашу статью «Расчет и выбор материалов для навесного вентилируемого фасада».

Вентилируемые фасады из композитных материалов

Сейчас вентилируемые фасады из композита необычайно популярны. Они состоят из алюминиевых композитных многослойных панелей, используемых для наружной облицовки зданий по технологии вентфасада.

Данные последних лет свидетельствуют о том, что среди всех возводимых в мире вентилируемых фасадов доля композита составляет примерно 50%. Фасады из композита все чаще делают в жилом секторе, на зданиях промышленного и общественного назначения, включая уникальные архитектурные объекты. С появлением алюминиевых композитных панелей был фактически сформирован новый архитектурный стиль.

Композитные панели были разработаны в немецких компаниях Alusuisse и BASF в 1968 году. Через год на строительных объектах Германии появился первый композитный материал марки Алюкобонд, который в 80-е годы завоевывал европейский строительный рынок. Одновременно с технологией вентилируемых фасадов композитные панели в середине 90-х приходят в Россию. Панели из композита собственного производства (ALCOTEK) у нас появились в 2005 году. Сегодня композитные панели отечественного производства выпускают на 15-ти заводах несколько фирм.

Композитные панели.

Состав композитных панелей

Композитная алюминиевая панель (АКП) – это конструкция, состоящая из двух листов алюминиевого сплава, между которыми запрессована негорючая минеральная или пластиковая прослойка (полимерный сплав). Толщина алюминиевых листов – от 0,2 до 0,5 мм, а общая толщина пластины составляет 2 – 6 мм. Запрессованным между пластинами полимерным слоем может быть смесь гидроксида алюминия и смолы или полиэтилен низкого давления. В первом случае огнестойкость панелей высокая, во втором – низкая.

На алюминиевые листы наносится покрытие. Сторона, обращенная внутрь здания, покрывается антикоррозийным покрытием, а внешняя – специальным защитным покрытием из PVDF или полиэстера.

Полиэстер считается недорогим покрытием, имеет глянцевую поверхность и подходит для любого климата. Состоит, в основном, из полиэфирной краски, которая имеет хорошую стойкость цвета. У материала – высокий уровень гибкости, что позволяет выполнить изделие любой формы.

PVDF – это покрытие с глянцевой поверхностью, в состав которого входит поливинилденфторид (70%) и акрил (30%). Материал обладает повышенной стойкостью к выгоранию и губительному воздействию агрессивной среды. Обладает такими свойствами, как самоомываемость и высокая механическая стойкость. Считается самым долговечным покрытием, практически не выцветает. PVDF лучше переносит негативное воздействие морской соли, имеет минимальный радиус изгиба.

Химико-механическое соединение композитных алюминиевых панелей делает их фактически однородным материалом, а специальные покрытия надежно защищают от абразивного износа, коррозии и кислотной среды. Панели устойчивы к ударам, различным механическим повреждениям, внешнему давлению.

Алюминиевые композитные панели.

Технология изготовления АКП

Алюминиевые композитные панели производятся непрерывной лентой, что позволяет, по желанию заказчика, изготавливать панели различной длины.

Технологию изготовления АКП можно разделить на несколько этапов. Сначала делают химическую очистку поверхности рулонов из алюминия и наносят на них методом непрерывной окраски лакокрасочное покрытие. Затем происходит непрерывное ламинирование композитной панели. Процесс заключается в экструдировании минерального наполнителя и его соединении при высокой температуре и по специальной технологии с алюминиевыми листами.

На заключительном этапе из листов АКП фрезеруются кассеты, из которых впоследствии будет произведен монтаж вентилируемого фасада на подготовленную подконструкцию. Листы АКП делают разных размеров. Стандартным считается лист размером 1220 х 2440 мм.

Структура композитных панелей.

Преимущества и недостатки алюминиевых композитных панелей

Панели АКП являются основным облицовочным материалом в системах вентилируемого фасада. Используя фрезеровку и изгиб, из них изготавливают кассеты, которые навешивают на подконструкцию фасада. У материала целый ряд преимуществ. Среди положительных моментов использования на вентилируемых фасадах композита можно выделить следующие:

• Легкость. В зависимости от толщины используемого композита вес одного кв. метра может быть 3 – 8 кг. При одинаковой жесткости панель легче листа из стали в 3,4 раза, а цельного листа из алюминиевого сплава — в 1,6 раза.
• Прочность и жесткость. Благодаря этим качествам из композита изготавливают для навесных фасадов кассеты крупных габаритов, что позволяет монтировать большие площади за минимальный срок.
• Гибкость. Плоский лист алюминиевого композита можно легко трансформировать. Из него получается любая криволинейная форма, можно сделать закругленные или острые углы.
• Повышенная звукоизоляция. Композитные панели, в отличие от листов из сплошного металла, значительно улучшают звукоизоляцию здания.
• Легкость обработки. Композит позволяет формировать самые сложные геометрические конструкции непосредственно на объекте. Панели можно легко гнуть, сверлить, резать и фрезеровать, что дает возможность создать необычные архитектурные формы.
• Устойчивость к УФ-излучению и воздействию агрессивной окружающей среды.
• Противодействие коррозии. Качественные антикоррозийные покрытия панелей АКП увеличивают безремонтный срок эксплуатации вентилируемых фасадов из композита на десятки лет.
• Многообразная цветовая гамма. Различные варианты окраски панелей позволяют разные элементы архитектуры фасада оформить индивидуально.
• Устойчивость к загрязнениям. Панели покрыты материалом PVDF и полиэстером. Это дает гарантию сохранения цвета фасада под воздействием соединений серы, солевых взвесей, атмосферной пыли. Он не выгорит от воздействия солнечных лучей. Обычная вода легко очистит фасад от агрессивных налетов и осевшей пыли.
• Долговечность. Гарантия для вентфасадов с панелями АКП – 25 лет, но практика показывает, что качественные вентилируемые фасады из композита могут легко преодолеть без капитального ремонта 50-летний срок эксплуатации.

Недостатки:

• Пожаробезопасность. Панели АКП трудноразличимы по внешним признакам, чем пользуются недобросовестные продавцы и подрядчики строительных объектов. Пытаясь сэкономить, они предлагают и используют более дешевые пожаронебезопасные панели, что может привести к трагедии. Горючие панели должны применяться при строительстве зданий высотой до 10-ти метров, что часто игнорируется.
• Коэффициенты температурного расширения алюминия и внутреннего полимерного слоя отличаются друг от друга, поэтому у некачественных АКП из-за низкой адгезии сердечника с алюминием возможно на элементах фасада образование пузырей или полное расслаивание панелей.
• Низкая ремонтопригодность. При повреждении композитных панелей отремонтировать их крайне сложно, а при замене кассеты приходится менять соседние.
• Высокая стоимость. Один кв. метр композитного вентилируемого фасада под ключ из композита группы горючести Г4 (сильно горючий материал) стоит от 3800 рублей, тогда как квадрат вентфасада из керамогранита может стоить 3200 рублей.

Из вышесказанного становится ясно, что преимущества вентилируемых фасадов из композита явно перевешивают отдельные его недостатки, тем более они определяются, в основном, человеческими факторами.

Монтаж навесных вентфасадов из композита.

Особенности монтажа вентфасадов из композита

Сегодня алюминиевые композитные панели представлены на рынке многими зарубежными и отечественными производителями, такими как ALUCOBOND (Германия), REYNOBOND (Франция), ALPOLIC (Япония), GOLDSTAR и ALUCOBEST (Китай), а также отечественными марками ALCOTEK, ALUCOM, KRASPAN и др. При их монтаже используются несущие конструкции из алюминиевого сплава, нержавеющей и оцинкованной стали. Большинство таких систем сертифицировано, имеет схожие характеристики, и адаптированы для монтажа кассет АКП.

Дизайн фасада под облицовку композитными панелями.

Технология монтажа вентилируемых фасадов из композита заключается в следующем:

• Сверху вниз делают разметку фасада, используя лазер, мерные рейки и рулетку;
• Делают монтаж кронштейнов, состоящих из неподвижной несущей и регулируемой ответной части. Дюбель с теплоизолирующей прокладкой вставляют в паз кронштейна, помещают в отверстие, просверленное в стене, и закрепляют;
• Монтируют теплоизоляцию, прикрепив к стене плиты утеплителя и защитную пленку специальными дюбелями;

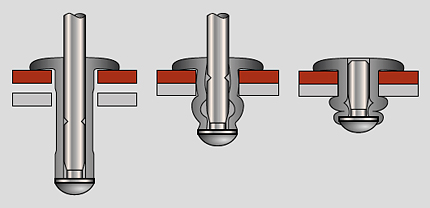

• Саморезами и заклепками делают монтаж несущих направляющих подконструкции вентилируемого фасада;
• На каркас крепят подготовленные композитные панели.

Алюминиевые композитные панели на входном навесе офисного здания.

Крепить панели АКП можно несколькими способами:

1. Скрытое крепление с предварительным изготовлением кассет. Хотя способ самый распространенный, даже хорошая оптимизация раскроя дает до 40% отходов. Это связано с несовпадением направления окраски на готовых кассетах, что явно видно при монтаже;
2. Открытое крепление, как отдельных листов АКП, так и кассет. Недостаток способа – до высоты 10 – 12 м. видны заклепки или прижимные планки крепления панелей к подсистеме вентфасада. Достоинства – экономия на обрезании материала и использование крупногабаритных элементов композита;
3. Скрытое крепление на специальный клеящий состав. Широкого распространения cпособ не получил из-за противопожарных ограничений. Другие недостатки – высокая цена и отсутствие сертификации.

Палитра цветов для любых дизайнерских рещений.

Преимущество композитных материалов заключается в возможности их обработки не только в заводских условиях, но и на объекте. Панели АКП можно обрабатывать самыми разными способами:

• делать развальцовку, получая разный или одинаковый радиус загиба листа;
• можно фрезеровать или сверлить листы АКП, вырезать разные фигуры, что часто используют в наружной рекламе;
• панели сгибаются под любым углом с идеально ровной линией сгиба;
• панели с любой степенью обработки отлично стыкуются между собой.

Заключение

Облицовка вентилируемых фасадов композитом создает стильный и неповторимый внешний вид. Малый вес, легкость обработки, повышенная гибкость, многообразие и живость красок композитных материалов позволяет архитекторам создавать яркие и необычные проекты, которые радуют внешним видом и привлекают внимание.

Упрощает монтаж вентфасадов из композита то, что панели АКП можно устанавливать на стены из любого материала без их предварительной подготовки, что значительно экономит денежные средства. Вентилируемые фасады из композита вместе с утеплителем позволяют добиться ощутимого энергосбережения без дополнительных затрат на укрепление несущих стен и фундамента.

Положительные качества вентфасадов с применением композита делают их максимально востребованными, как при реконструкции старых зданий, так и возведении новых сооружений.

Видео: «Монтаж композитных панелей»

Правильное устройство вентилируемого фасада своими руками

Содержание

Вентилируемые фасадные системы широко применяются для отделки стен частных домов, промышленных строений и высотных зданий. Существует несколько разновидностей таких систем, которые применяются в современном строительстве. Они используются как частными мастерами, так и солидными строительными организациями. Технология монтажа обрешетки зависит от типа облицовочного материала, который будет украшать, и оберегать от негативных факторов строение. Устройство вентилируемого фасада может быть как с утеплителем, так и без него.
Примечание – такой способ отделки можно применять летом и зимой.

Типы популярных фасадных панелей

1. Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
2. Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий. В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
3. Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
4. Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.

Что представляет собой вентилируемый фасад

Для обеспечения благоприятного микроклимата в помещении и защиты наружных стен здания конструкция вентиляционного фасада состоит из различных материалов. В ее состав входит: утеплитель, мембрана, подсистема, облицовочный материал и элементы крепежа. В результате отделки фасада получается система, обеспечивающая утепление стен и вентиляцию между утеплителем и облицовочным материалом. При монтаже материалов на стены здания должна соблюдаться технология, о которой поговорим далее.

Соблюдение технологии монтажа

Вентилируемые фасадные системы работают в комплексе с утеплителем. В случае когда монтаж осуществлен с нарушениями технологии, система теряет свою эффективность. Например, когда слой утеплителя неплотно прилегает к стене и имеет разрывы, возникают мостики холода, которые снижают эффективность утеплителя. Между мембраной и облицовочным материалом должен быть воздушный буфер. Некоторые типы фасадных панелей имеют высокий коэффициент температурного расширения, поэтому необходимо правильно осуществлять крепление этих элементов.

Многие частные заказчики совершают одну и ту же ошибку: самостоятельно закупают материалы для отделки своего дома. При этом опираются на советы малокомпетентных продавцов со строительных рынков, которые «впаривают» им лишние доборные элементы или производят подсчеты, опираясь на размеры заказчика. На деле оказывается, что заказчик приобрел лишние элементы или не докупил какие-либо материалы. Более разумно будет доверить расчеты организации или частному мастеру, который будет обшивать фасад.

Добавьте 3-4% запаса к материалам. К общей длине профиля стоит прибавить не менее 5%

Большинство крупных строительных организаций имеют в своем штате квалифицированных инженеров и сметчиков, которые правильно подсчитают количество материалов, выберут соответствующий утеплитель и навесные панели. Но что же делать владельцу небольшого частного домика, который желает сделать свое жилище красивым и теплым. Ведь не каждая крупная организация берется за маленькие объемы. Нанимать частных мастеров, но на их заявление при выборе материалов, что «так уже делали» и «все нормально», не стоит сильно рассчитывать.

Как выбрать материал?

Этот вопрос касается утеплителя. Другие элементы фасада могут применяться в любых условиях и их можно подобрать, опираясь на свой вкус и размер кошелька. Для того чтобы выбрать тип утеплителя и его толщину нужно поступить также как квалифицированные инженеры. Ознакомиться со СНиПом по утеплителю, который соответствует вашей климатической зоне.
СНиП – свод норм и правил, применяемый в строительстве.

В этих документах вы найдете информацию о том, какой слой утеплителя необходимо заложить под облицовочные панели. При этом учитывайте тип строения. Кирпичный дом или деревянный, панельный или каркасный. Материалы, из которых сделаны эти дома, имеют различный коэффициент теплопроводности, поэтому слой начинки под облицовкой будет разным. Зарядившись информацией, из компетентных источников, которые вы можете найти в интернете, вам удастся сделать свой дом очень теплым, привлекательным с соблюдением технологии.

Каркас для навесных фасадов

Каркас – это конструкция, которая представляет собой решетку из металлических профилей или деревянных брусков. В ее состав входят крепежные элементы для облицовочного материала, несущие направляющие и кронштейны, которые различаются формой и способностью выдерживать нагрузки(несущей способностью). Например, для отделки стен натуральным камнем понадобятся усиленные кронштейны, а для отделки небольшого здания сайдингом или металлокасетами понадобится прямой подвес (облегчённый кронштейн).

Металлический каркас

В зависимости от типа отделочного материала при изготовлении каркаса соблюдают определенное расстояние между профилями и подвесами. Например, для керамогранита при применении оцинкованной подсистемы расстояние между вертикальными и горизонтальными профилями составляет 60 см. Такой же шаг между подвесами. В конструкции такого каркаса имеются кляммеры, посредством которых крепится плитка. Крепежные элементы выбираются в зависимости от типа стены. Для деревянной применяют саморезы, а для кирпичной дюбеля. Такой каркас обеспечивает высокую надежность всей фасадной конструкции. Для изготовления такого каркаса требуется профессиональный инструмент и навыки строителя.

Деревянный каркас

Изготавливается из брусков сечением 50–50 мм. Крепление к стене производится с помощью прямых подвесов или на шурупы длиною в 100 мм. Конструкция такого каркаса достаточно проста и его может изготовить начинающий монтажник. Стоит отметить, что на такую обрешетку не следует крепить тяжелые отделочные материалы. На такой каркасной конструкции следует применять виниловый или металлический сайдинг.

Крепление навесных панелей к каркасу

Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита.
В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.

Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.

Монтаж вентилируемых фасадов с плитами из керамогранита

Перед началом работ производят разметку стены. В местах расположения кронштейнов наносят метки и сверлят отверстия. Диаметр и длинна бура, которым производят сверление, должны соответствовать размеру анкерного дюбеля. После крепления кронштейнов приступают к монтажу утеплителя. Он должен непрерывным слоем покрывать всю поверхность стены и быть надежно закреплен на ней. Для этого используют рондоли. Они представляют собой пластиковый дюбель со шляпкой большого диаметра. При монтаже рондолей утеплитель покрывают пароизоляционной мембраной и производят крепление сквозь нее. Таким образом, мембрана надежно держится на утеплителе.

В состав конструкции вентфасадов входят металлические профиля, которые необходимо закрепить на кронштейнах и при этом с помощью них создать одну плоскость. Для этого закрепляют первый профиль у угла здания и второй у противоположного. При монтаже профилей контролируют вертикаль с помощью уровня. Для того чтобы создать единую плоскость между профилями натягивают капроновые нитки расстояние между ними должно быть не более одного метра. После этого приступают к монтажу следующих профилей, которые крепят на кронштейнах с помощью вытяжных заклепок.

Примечание — в целях экономии допускается применение шурупов, но такой тип крепежа не рекомендуется, так как винтовое крепление со временем выкручивается под воздействием акустических эффектов.

По технологии монтажа керамогранитных панелей следует применить специальные кляммеры, которые предназначены для крепления плит на каркасе и входят в комплектацию фасадной системы. Такая комплектация позволяет собрать вентилируемый фасад очень быстро и качественно. Клямеры крепят к каркасу с помощью заклепок. Перед началом крепления этих элементов можно натянуть нитку вдоль каркаса, которая будет определять расположение нижних кляммеров.

Стоит отметить, что комплектация фасадных систем включает в себя несколько разновидностей кляммеров.

В ее состав входят кляммеры, которые располагаются снизу плиты, сбоку и сверху. После монтажа нижних креплений устанавливают первую плиту у угла и закрепляют ее боковым кляммером. Так осуществляют монтаж всего нижнего ряда фасадных плит. После этого крепят верхние кляммеры, которые являются нижними для второго ряда плит и повторяют действия описанные выше. Если все сделать согласно этой инструкции в вашем доме будет тепло, а фасадная система прослужит много лет.

Похожие записи:

Виды дешевых материалов для строительства дома своими руками Виды жидких обоев для декорирования стен и потолков в доме: свойства и недостатки Как поклеить новые обои на старые: преимущества и недостатки в поклейке на стену Как построить дачу недорого: на чем можно сэкономить
