Печь Кузнецова своими руками: чертежи порядовки и описание кладки печи
И. В. Кузнецов с 1962 года занимается проектированием, изготовлением и усовершенствованием печей. За это время было изобретено более 150 различных конструкций, каждая из которых стремилась к абсолютному показателю эффективности – 95% КПД. В этой статье мы расскажем, как делать печь Кузнецова своими руками.

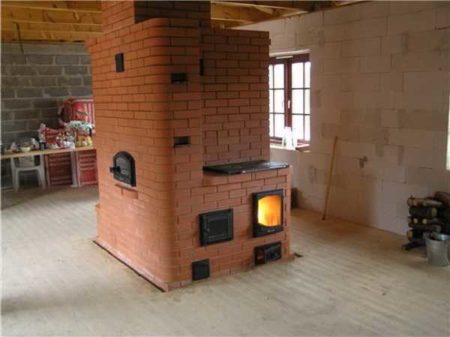

Фото 1 Печь Кузнецова
Принципиальная особенность разработки заключается в системе разделения газов на холодный и горячий потоки. За счет уникального колпакового строения печи горячий воздух задерживается внутри, а холодный выводится по отдельному каналу в дымоходную трубу. Учитывая то, что в колпаке поддерживается более высокая температура горения, а тепло распределяется равномерно по корпусу, коэффициент полезного действия достигает своего пика. Для сравнения, КПД обычных печей составляет 30-35%, твердотопливных котлов – 80%, пиролизных – 85%.
Невысокая производительность большинства твердотопливных агрегатов объясняется тем, что теплый воздух выходит вместе с продуктами горения в трубу. Помимо того, что оставшегося объема не всегда хватает для полноценного нагрева, быстро выходящие дымовые газы еще более снижают тепловой порог. В некоторых конструкциях эту проблему пытаются решить увеличением (удлинением) дымоходной трубы, но тогда существует риск снижения тяги и, как следствие, уменьшения КПД. Создание такого агрегата, который бы обеспечил полноценную тягу и увеличил теплопередачу, и стал основной целью конструктора Кузнецова.
Видео 1 Строительство отопительной печи по системе Кузнецова
Конструктивные особенности
Все печи Кузнецова (а их, напомним, более 150 образцов) можно разделить по функционалу:
И хотя самой популярной моделью являются варочные, где предусмотрена функция приготовления пищи, все указанные агрегаты работают по одному и тому же принципу –разделение горячих газов на потоки.

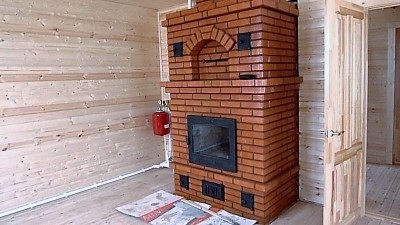

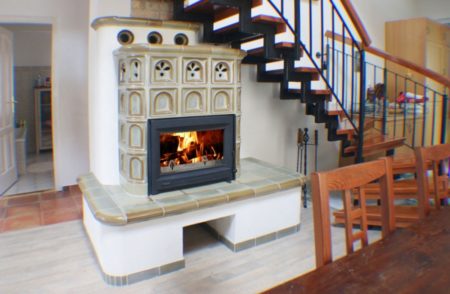

Фото 2 Варочная печь по системе Кузнецова
На фото вы видите печь Кузнецова, сделанную своими руками, где топливник располагается возле самого пола и на всю длину. Получается очень эффективный нижний прогрев с последующим переходом на верхний уровни. Сразу за топливником располагается колпак с нижним выходным отверстием, который и сепарирует горячий газ. Наиболее горячая его часть поднимается вверх, а остывшая, более холодная, оседает на колпак и выходит через отверстие. Такая циркуляция происходит постоянно, пока в топливнике горят дрова.

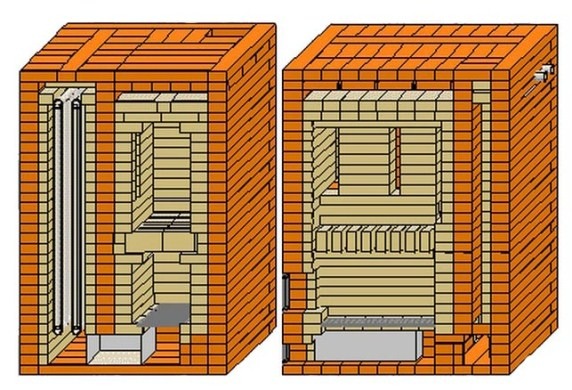

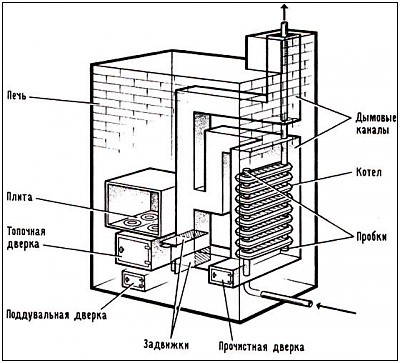

Так выглядит схема печи с водяным контуром:
Усиление нижнего прогрева повышает уровень комфортности человека. Пол прогревается не только под пятном конструкции, но практически по всему периметру, соответственно, увеличивается площадь теплоотдачи, помещение прогревается быстрее и эффективнее.
Некоторые специалисты пытаются доказать неэффективность подобной технологии, ссылаясь на то, что задерживаемый дым ухудшает тягу. Однако, уже более 50 лет такая конструкция считается самой эффективной. Именно поэтому мастера пытаются сделать печи Кузнецова своими руками, находят чертежи, консультируются с автором технологии.

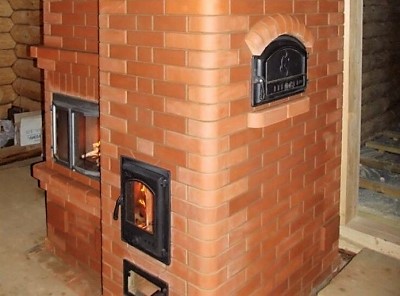

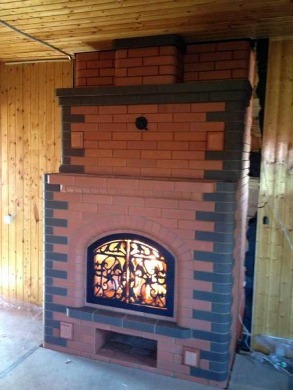

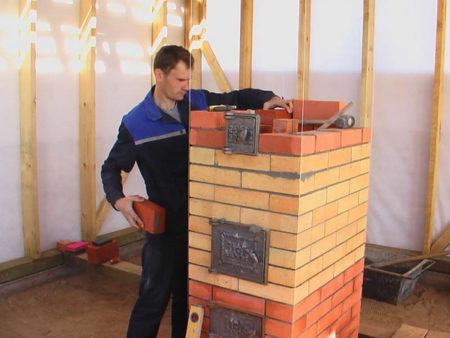

Фото 3 Печь системы Кузнецова
Агрегат можно использовать не только для отопления и приготовления пищи, но и для обеспечения горячего водоснабжения. Достаточно на обратной стороне колпака наварить чугунный или стальной теплообменник.
Почему колпаковый метод такой результативный?
- Дымные газы расслаиваются по температурному признаку за пределами топки.
- Чем больше колпаков в пределах одной конструкции, тем больше препятствий встречает горячий газ и тем дольше он задерживается внутри.
- Расположение колпака непосредственно за топкой – горячий газ моментально попадает в колпак и сохраняет высокую температуру. В колпаке собираются одновременно все продукты сгорания, что увеличивает время их переработки и сокращает сажный налет на дымоходе. К слову, именно поэтому самодельные отопительно-варочные печи Кузнецова не нуждаются в частой чистке.
- Теплообменник также располагается вне топки, соответственно, не забирает часть тепла и не снижает КПД.
Говоря иными словами, продукты сгорания, попадая в колпак (-и) вынуждены отдавать все свое тепло, чтобы выйти оттуда. Нижнее выходное отверстие выпускает наружу только холодный газ, уже отдавший всю свою температуру.
как оформить генеральную доверенность на дом и землю
Если речь идет о печи с водяным контуром, то в теле присутствует двойной регистр стальных труб, выдающие мощность 17-63 кВт. Предусмотрены также двухконтурные агрегаты, производящие одновременный с отоплением нагрев воды.
А теперь приступаем к ответственному процессу – делаем печь Кузнецова своими руками, публикуем чертежи, видео, пошаговое руководство.
Подготовительный процесс
- песок – 150 кг
- кирпич красный полнотелый – 755 штук;
- шамотный кирпич – 65 штук;
- среднефракционная огнеупорная глина – 135 кг;
- чугунная дверца на поддувало (можно изготовить самостоятельно из спаренного стального листа);
- стальная проволока;
- арматура для колосниковой решетки или уже готовый колосник;
- уголок 350х400х400 мм;
- задвижка.
Все кирпичи перед кладкой проверяются вручную, на них не должно быть полых трещин, минимальное количество сколов.
Сделать кузнецовку может даже начинающий мастер, при этом важно соблюдать технологию кладки и порядовку.

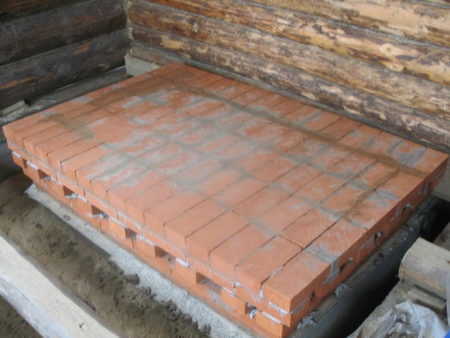

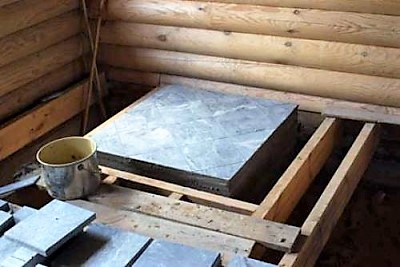

Фундамент
Идеальным фундаментом считается связанный с домом, но только в том случае, если дом и печка строятся одновременно. В противном случае следует готовить новый, а не пытаться связать с прежним.
На фундамент укладывается слой битумной изоляции или рубероид, чтобы исключить проникновение грунтовых вод и намокания нижнего ряда.
Сам конструктор рекомендует изготавливать фундамент из силикатных печей полностью по пятну.
Порядовка
Перед тем, как начинать порядовку, необходимо заранее рассчитать расположение дымохода в соответствии с чертежом. Только после этого можно приступать к собственно укладке
Для того, чтобы не ошибиться в количестве рядов и последовательности укладки, посмотрите видео порядовки печи Кузнецова
Видео 2 Порядовка
Пошаговая инструкция
- Первые 2 ряда выкладываете насухо из шамотного огнеупорного кирпича. Сам конструктор рекомендует делать нижнюю часть толще, но 2 ряда – оптимально для эффективной конвекции. После того, как выложен первый ряд, замеряете углы – они должны быть ровно по 900. С 3-го ряда начинается подготовка траектории дымовых каналов.
- Со второго ряда начинается подготовка зольника и поддувала. Через эту камеру будет подсасываться воздух для горения, а также удобно убирать золу. Все кирпичи кладутся в шахматном порядке, толщина шва в пределах 5 мм. Кладка – только на глиняный раствор.
- Делаете внутренние перегородки и стенку из шамотного кирпича между поддувалом и печкой. На 5м ряду монтируете желательно чугунную колосниковую решетку. Толщина колосника зависит от того, какие поленья будут загружаться в камеру.
Для теплового расширения при укладке колосника необходимо оставить деформационный зазор 5-7 мм между решеткой и стенкой. Саму решетку следует монтировать под небольшим углом к дверце, но оставить при этом небольшой порожек, чтобы щепки или горячие угольки не попадали в помещение.
В этом же ряду делаете дверцу для топливной камеры. Топливная камера обязательно должна быть облицована шамотным кирпичом, положенным на ребро. Футеровка – а именно так называется этот процесс – необходима для защиты стенки печи от высокой температуры.
- На 16-м ряду закрываете полностью камеру, чтобы установить колпак. После чего начинаете выкладывать вторую камеру сразу же поверх первой – это будет уже второй колпак.
- Далее, следуя порядовке, доходите до 26 ряда, после которого верхнюю часть сплошь закрываете кирпичом.
- Спустя сутки можно провести первый пробный запуск с минимальным количеством топлива. Это необходимо для проверки наличия сквозных щелей и обжига кирпичей и раствора. Не стоит злоупотреблять количеством дров – конструкция должна нагреться очень медленно и не раскалиться.
На видео представлена подробная инструкция, как сделать печь Кузнецова своими руками:
Что важно знать про печи Кузнецова
Говоря об искусстве конструирования и возведения кирпичных печей, нельзя не вспомнить об одном из самых талантливых русских печных мастеров современности – И.В. Кузнецове. Его имя стоит в одном ряду с такими знаменитыми печными разработчиками прошлого, как В.Е. Грум-Гржимайло и И.С. Подгородников. На счету Игоря Владимировича свыше полутора сотен разработок, воплощенных в жизнь, а колпаковые печи Кузнецова обрели широкую популярность как на постсоветском пространстве, так и за рубежом. В данной статье мы попытаемся разобраться, в чем секрет успеха этих разработок, а также рассмотрим разновидности кузнецовских печей.
Немного теории
Традиционные домашние печи с варочными плитами, «голландки» и «шведки», невзирая на конструктивные различия, объединяет между собой одна общая особенность. Она влияет на эффективность работы этих тепловых приборов — это естественная тяга дымохода. Без тяги не будет функционировать ни одна из большинства известных печей, недалеко ушли в этом отношении и твердотопливные котлы.
Оговоримся: ни одна, кроме кузнецовской, ведь только детища Игоря Владимировича не требуют для своей работы естественной тяги.
Секрет эффективной работы, что отличает двухколпаковые печи Кузнецова от всех прочих, кроется в принципе свободного перетекания газов, для которого не нужна дополнительная энергия извне.
Очень подробно и доступно об этой теории изложено в статьях, размещенных изобретателем на страницах собственного веб-ресурса www.stove.ru. Там же в открытом доступе есть проекты печей, уже введенных в эксплуатацию. Мы рассмотрим теорию вкратце, сравнивая традиционный способ сжигания твердого топлива с процессами, происходящими в колпаковой печи. Итак, в обычной или канальной печи типа «голландки» движение воздуха и продуктов сгорания обусловлено наличием тяги в дымоходной трубе.
Естественная тяга является внешним фактором, действующим в зависимости от:
- перепада высот между входом в поддувало и верхним срезом трубы;
- разницы температур наружного воздуха и дымовых газов;
- ветровой нагрузки.
То есть, тяга присутствует даже в том случае, когда отопитель бездействует, лишь бы была открыта заслонка. В рабочем режиме печи тяга усиливается многократно, скорость газов резко возрастает. В результате в топку поступает много воздуха, температура горения падает, КПД сжигания дров уменьшается. Ограничивая доступ воздуха заслонкой, мы заставляем топливо тлеть при недостатке кислорода, что тоже не является оптимальным режимом для извлечения тепловой энергии из древесины.
Правильная печь с высоким КПД должна отнимать максимум тепла у продуктов горения, чтобы оно не вылетало в дымовую трубу. На практике это реализовать не так просто и вот почему:
- при открытой заслонке раскаленные газы быстро движутся по кирпичным каналам, не успевая передать стенкам теплоту;
- если заслонку прикрыть, то скорость потока уменьшится, но материал каналов не способен вобрать всю выделяющуюся теплоту и передать ее в помещение, поэтому часть энергии все же вылетает в трубу.
По этим причинам КПД использования почти всех существующих печей редко достигает 60%. В разработках Кузнецова успешно решены обе проблемы, КПД сжигания топлива и КПД использования выделяющейся теплоты находятся на уровне порядка 80%. Подобный показатель может выдать далеко не всякий котел, работающий на твердых видах топлива. И.В. Кузнецов изложил основы конструирования печей в соответствии с принципом свободного перетекания газов, который мы рассмотрим ниже.

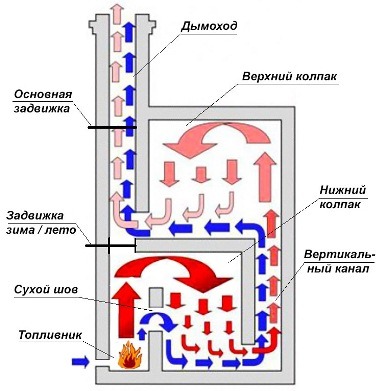

Схема печи Кузнецова

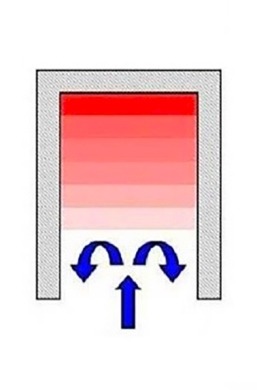

С целью визуализировать принцип действия печи, приведем примитивный пример. Представьте небольшой костер, горящий на открытом пространстве. Доступ воздуха неограничен, но температура горения невысокая, а тепло беспорядочно рассеивается во все стороны. Если накрыть пламя большим чаном — колпаком, оставив внизу достаточный просвет, то костер не погаснет, но характер процесса изменится.
Раскаленные газы естественным образом поднимутся в верхнюю зону чана и создадут препятствие неограниченному потоку воздуха извне. И только отдавая тепло стенкам чана, они будут охлаждаться, опускаться к проему и постепенно выходить наружу, уступая место более нагретому потоку. Таким образом, в зону горения попадет ровно столько воздуха, сколько нужно для сжигания топлива. Разогретые газы не могут быть вытеснены холодным воздухом, пока не остынут сами, процесс становится саморегулирующимся.
Фокус в том, что строительство печей по системе Кузнецова происходит с использованием не одного колпака, а двух, соединенных между собой вертикальным каналом. Цель такого усовершенствования – решить проблему с эффективной передачей теплоты сжигания в пространство помещения. Продукты горения с высокой температурой поднимаются под свод первого колпака, отдавая теплоту его стенкам. В результате газы охлаждаются и начинают опускаться вниз под собственным весом и давлением восходящего горячего потока из топки.
В оптимизации процесса И.В. Кузнецов пошел еще дальше, он изобрел метод разделения потока газов по температуре еще на первом этапе процесса – сразу после топливника. Для этого пространство колпака отделяется от топки перегородкой, не доходящей до самого свода. Благодаря этому горячий поток с ходу попадает в верхнюю зону. Для газов с низшей температурой предназначается сухой шов в печах Кузнецова, устроенный в перегородке в виде щели заданного размера. Суть процессов изображена ниже на схеме печи:
В результате под первым колпаком образуется постоянное турбулентное движение газов с равномерным распределением по температуре. Это приводит к тому, что в печь не может попасть больше воздуха, чем требуется, его «не пустят» горячие продукты под сводом и перегородка. В таких условиях топливо сгорает целиком, оставляя отход в соответствии с зольностью.
Во втором, верхнем колпаке, происходит такое же движение. Продукты с низкой температурой стелются понизу, в то время как горячие газы поднимаются под свод и продолжают остывать, передавая энергию кирпичным стенкам. Охладившись, они опускаются вдоль вертикальной перегородки, после чего попадают в дымоход.
В верхнем и нижнем колпаках постоянно присутствует давление газов, под его воздействием они и побуждаются к естественному движению, тяга дымоходной трубы не нужна.
Разновидности печей Кузнецова
Все порядовки печей Кузнецова (они есть в открытом доступе на ресурсе разработчика) можно разделить на следующие группы:
- банные печи (серия БИК);
- котлы кирпичные для отопления и нагрева воды на нужды ГВС (серия КИК);
- отопительные печи (серия ОИК);
- отопительно-варочные печи (серия ОВИК);
- прочие (хлебные, калориферные, тепличные и русские печи).
Выборочно рассмотрим самые популярные разновидности печей – отопительные и банные.

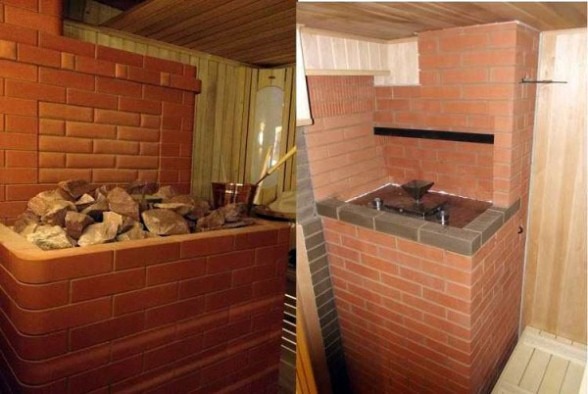

Печки для бани
Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара. Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.
Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить. Место установки можно определить, изучив чертежи печей.
Помимо готовых модификаций банных печей И.В. Кузнецов дает рекомендации по их правильной установке, по планировке помещений с целью выбора оптимального варианта. Также есть возможность выбора, среди разработок имеются как малые печи для протапливания небольших бань, так и более серьезные модели с большими баками для нагрева воды.
Печи с водяным отоплением
Современные печи Кузнецова с водяным отоплением серии КИК (кирпичные котлы) представляют особый интерес. По сути, это колпаковый котел, выложенный из кирпича и обладающий неплохим КПД – порядка 70—80%, то есть, аналогичным своим железным «собратьям». Как достигается столь высокая эффективность, было нами описано выше.
В тело печи встраивается 1 или 2 регистра из стальных труб (в зависимости от мощности). Готовые модификации котлов имеют ряд мощностей 17, 34 и 63 кВт. Кроме того, автором предлагаются и двухконтурные модели с возможностью подогрева воды для хозяйственных нужд. В своих рекомендациях по строительству подобных обогревателей И.В. Кузнецов указывает, что для повышения экономичности и эффективности работы корпус кирпичного котла стоит утеплить базальтовым волокном.
В большинстве купольных моделей печей внедрено современное техническое решение, обеспечивающее дожигание горючей составляющей дымовых газов. С этой целью под свод верхнего колпака или другое место, в зависимости от конструкции, организована подача вторичного воздуха. При использовании древесины соответствующего качества такой тепловой прибор будет функционировать как пиролизная печь.
Заключение
Мы изложили множество полезных теоретических сведений о «кузнецовках», но претворить теорию в кирпич и раствор, а затем и в тепловой прибор не так уж просто. В консультациях на эту тему большую помощь может оказать сам изобретатель или другой человек из его команды. Если у вас имеется желание и хотя бы небольшой опыт в печном деле, то колпаковая печь Кузнецова, сделанная своими руками, обязательно порадует вас своей безупречной работой.
Как обогреть самые дальние уголки дома? Установка печи Кузнецова с котлом водяного отопления
Среди многообразия отопительных устройств для дома особым уважением пользуются экономичные печи, конструкция которых разработана еще в 1962 году И. В. Кузнецовым.
С тех пор изобретение только совершенствовалось и сейчас насчитывается около 150 разнообразных моделей, учитывающих все возможные нужды жизни в частном доме.
Печи Кузнецова отличаются особым строением и принципом работы, использующим естественное движение потоков холодного и нагретого воздуха. Специальный колпак не дает раскаленным газам отходить в дымоход и удерживает их внутри печи.
Более холодный воздух перемещается к нижней топке, где нагревается и поднимается кверху, вытесняет уже остывший. Такой круговорот тепла внутри печи увеличивает их КПД до 80–95%, что значительно превосходит теплоотдачу обычных отопительных приборов.
Особенности печей Кузнецова
Кроме высокой эффективности, эти устройства отличаются следующими преимуществами:
- Простая чистка — из-за значительных температур в топочной камере сгорает даже зола, снижая количество необходимых операций по уборке.
- Многофункциональность — кузнецовки часто оснащаются варочной плитой, духовым шкафом, котлом для нагрева воды.
- Конструкция позволяет строить печи различной формы, размеров, это обеспечивает их более удобное расположение в доме, а также расширяет выбор декоративного оформления приборов.
- Равномерный прогрев стен печи положительно сказывается на прочности кладки, поэтому кузнецовки отличаются долговечностью.
Постройка такой печи окажется вполне возможной для опытного мастера — если же опыта не хватает, рекомендуется обратиться для расчета чертежа к специалисту. При самостоятельной работе по готовой схеме требуется внимательно следовать рекомендациям, не изменяя порядовку выбранного проекта по своему усмотрению.

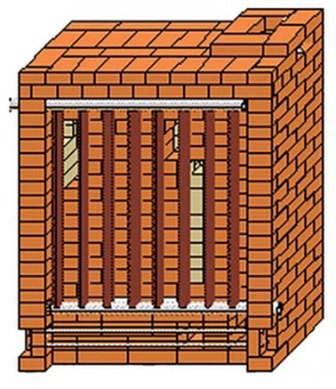

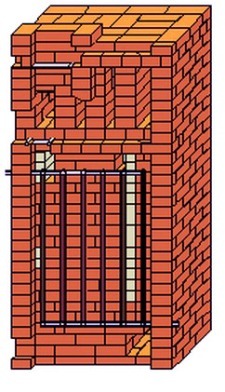

Схема печи с водяным контуром
Устройство, подключенное к водяному контуру, еще более увеличивает свою эффективность, позволяя при той же мощности обогреть значительно большую площадь.
При постройке такой печи котел устанавливается над топкой в зоне первого колпака — воду нагревают раскаленные газы, обволакивающие металлические стенки.
Горячая вода через верхний трубопровод отправляется в радиаторную систему, а через нижний поступает холодная вода.
Остывший воздух после повторного нагрева вытесняется в зону второго колпака, тем самым поддерживая теплоотдачу основной печи.
Теплообменник, устанавливаемый в печи, бывает двух разновидностей:
- однокамерный — представляет собой отсек для воды, выполненный либо в плоской форме, либо в виде котла;
- трубчатый — в таком теплообменнике вода постоянно продвигается вперед по трубам, расположенным друг над другом.
Более эффективным считается второй тип — благодаря меньшему объему труб, вода быстрее прогревается и расходится по радиаторной системе. Диаметр труб выбирается минимум в 50 мм — иначе вода в них может кипеть. Размеры печи с любым типом теплообменника зависят от количества колпаков, набора дополнительных функций. Если печь выкладывается только для отопления, достаточно будет компактного вертикального устройства размерами 1м х 1,2м х 2м.
Постройка своими руками. Материалы
Чтобы успешно сложить кузнецовку, требуется особое внимание уделить правильному выбору материалов — из-за того, что температуры в топке значительно превышают средние нормы, для прибора не подойдет обычный кирпич.

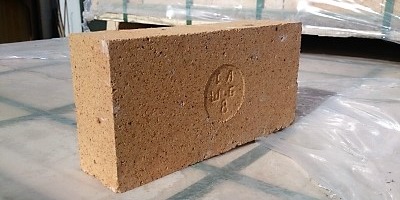

Лучше выбрать наиболее прочный термостойкий материал на основе шамотной глины, а также специальную кладочную смесь из строительного магазина.
Изготавливать раствор для кладки самостоятельно рекомендуется только при наличии достаточного опыта — небольшие нарушения пропорций в будущем приведут к растрескиванию и разгерметизации кладки.
Важно! Для внешних стен печи необязательно применять кирпич высокой огнестойкости — это приведет только к сокращению срока службы конструкции. Не получая хорошего нагрева, такой кирпич и кладочный раствор довольно быстро разрушатся.

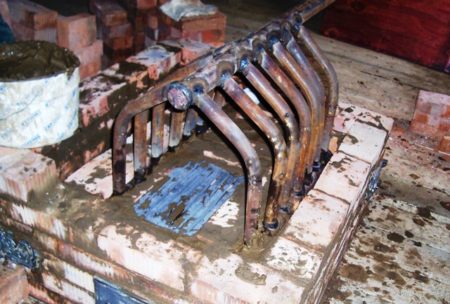

Теплообменник придется приобрести в специализированном магазине — чаще всего для их изготовления используется особо прочная сталь достаточной толщины либо чугун. Необходимыми для покупки будут различные дополнительные элементы — задвижки, дверцы, петли, ручки и все крепежные детали, позволяющие подключить теплообменник к трубопроводу.

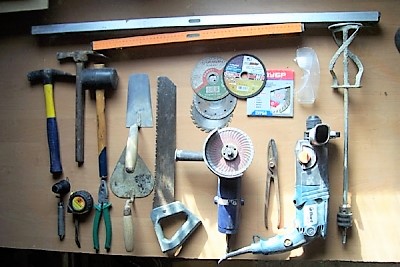

Инструменты
При постройке такой конструкции понадобится совершить работы как с кирпичной кладкой, так и с металлическими частями. Поэтому набор инструментов потребуется соответствующий:
- измерительные инструменты;
- емкость для замешивания раствора;
- мастерок-кельма;
- печной молоток-кирка;
- правило;
- болгарка с отрезными дисками по металлу и по камню;
- сварочный аппарат.
Чтобы обезопасить себя при выполнении работ, потребуется средства защиты — очки и маска, закрывающая лицо от искр, пыли, специальные перчатки.
Подготовка места
Правильное расположение печи повысит ее теплоотдачу и снизит риск возникновения пожароопасной обстановки. Устройство не устанавливают вблизи от стен или перегородок — расстояние до них должно быть не менее 30 см, такой же отступ оставляется от потолка.
Все поверхности вблизи прибора обшиваются негорючим материалом. Место для дымохода так же очень значимо, как и возможность его правильной изоляции при прохождении через перекрытия. При расположении печи с водяным контуром обязательно учитывается удобное подключение к системе отопления.
При постройке прибора первым делом оборудуется фундамент:
- Вырывается котлован, превышающий размеры сторон будущего устройства на 15— 20 см.
- На дно засыпается специальная подушка из песка и раскрошенного щебня толщиной на 15 см.
- На утрамбованный слой дренажа устанавливается сбитая из деревянных досок опалубка, которая заливается бетонной смесью.
- Фундамент оставляют до полного затвердевания.
После окончательного застывания фундамента его поверхность выступает над уровнем пола на 10 см, на нее укладывается гидроизоляция из рубероида толщиной в два слоя.
Этапы работ. Порядовка конструкции
Возведение печи начинают с кладки первого ряда основания на сухую, затем выполняют этапы:
- Строится нижняя часть печи — высота различается в зависимости от выбранного проекта.
- Выкладывается дно топочной камеры из шамотного кирпича. Между слоем и керамическим основанием не кладут раствор.

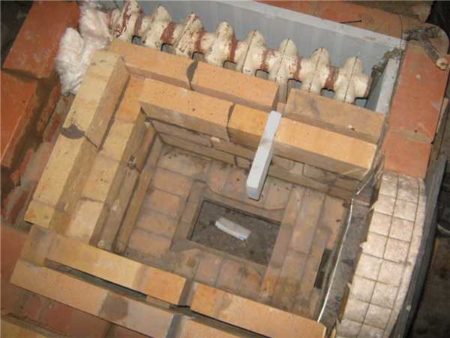

- Еще до оборудования стен топки устанавливаются и подключаются трубы водяного контура.
- Возводится топка и внешние стены печи — между слоем кирпича и теплообменником остается зазор не менее 15 мм, зазор 5—10 мм оставляют между стенами топки и слоем керамического кирпича.
- Создаётся второй колпак также с обязательным воздушным зазором.
- Выкладывается и изолируется дымоход.

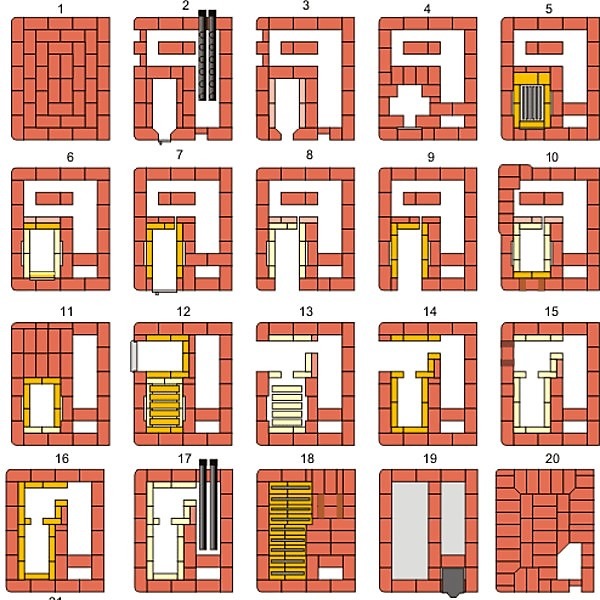

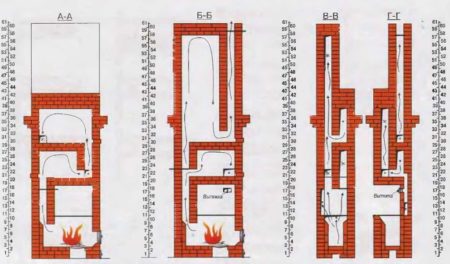

Фото 1. Порядовка печи Кузнецова с водяным котлом, состоящая из 20 рядов. Далее следует формирование дымохода.
Для правильного подключения к системе отопления обычно используется циркуляционный насос. Он значительно повышает эффективность движения воды по трубам, а соответственно и КПД всей системы. При работе соблюдают определенную последовательность:
- На месте выходов труб устанавливаются краны — размер диаметров отводящих труб не менее 20 мм. При выполнении подключения используются жаропрочные уплотнители — обычно асбестовый шнур.
- От выводящей трубы производится разветвление отводов к системе радиаторов по выбранной схеме.
- К входящей трубе подключается отвод с холодной водой и насос для наполнения теплообменника.
- Обязательно устанавливается расширительный бак — он позволяет не сливать теплообменник, когда требуется провести небольшие ремонтные работы.
На выводящей трубе рекомендуется установить термостат для регулировки температуры и контроля интенсивности работы устройства.

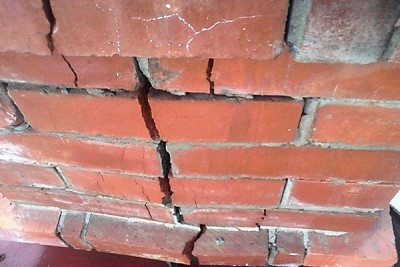

Возможные сложности
Нехватка опыта при выполнении работ иногда приводит к распространенным ошибкам:
- Неправильно замешенный раствор — снижается долговечность кладки.
- Теплообменник касается кладки — из-за расширения металла при нагреве швы крошатся и трескаются.
- Места выхода труб заделываются раствором — при нагреве он потрескается и разрушит герметичность, для решения проблемы оставляется небольшой зазор, куда укладывают уплотнитель.
- Отсутствие воздушного пространства между стенками топки и печи — также приводит к неравномерному расширению и разрушению кладки (шамотный кирпич имеет более высокие показания расширения, чем керамический).
Построить прибор с водяным контуром своими руками довольно сложно, поэтому лучше в процессе проведения работ консультироваться со знающим специалистом, это позволит избежать серьезных ошибок.
Полезное видео
Видео, в котором в режиме слайд-шоу показаны все этапы строительства печи Кузнецова с водяным контуром.
Правила безопасного использования котла водяного отопления
Чтобы прибор с нагревательным водяным контуром работал с наиболее высоким КПД, рекомендуется следить за соблюдением ряда правил:
- Печь никогда не растапливают при слитом теплообменнике — это приводит к его необратимому повреждению.
- Если растопить печь и подать холодную воду в уже нагревающийся теплообменник, это приведет к его деформации и растрескиванию металла.
- При отсутствии циркуляционного насоса снизится скорость продвижения воды по трубам и соответствующее качество теплоотдачи.
- Для того чтобы избежать застывания воды в трубах, расположенных вблизи внешних стен, в зимнее время в контуре используются специальные антифризы.
- Если прекратить продвижение воды по трубам при еще работающей печи, существует риск взрыва перегретого теплообменника.
При соблюдении всех правил эксплуатации печь Кузнецова с водяным контуром обеспечит наиболее качественное отопление помещения и длительный срок службы всех систем.
Как сделать Печь кузнецова с водяным отоплением дома своими руками: порядовка и схема +Видео
В этой статье расскажем об особенностях установки и работы кирпичных печей Кузнецова. Узнаете, какие виды данных печей существуют, почему в конструкции именно два колпака, и для какой цели они устанавливаются.
От чего зависит прочность кладки, какие материалы используются для порядовки печи Кузнецова.
Также, расскажем о типах теплообменников, используемых в кузнецовках.
Печи в домах Истории создания
В истории создания домашних кирпичных печей , особенно известны мастера и разработчики Кузнецов И. В., Грум-Гржимайло, Подгородников И.С. Кузнецов является автором 150 разработок, которые были воплощены в реальность.
Дымоходы
Классические печи в домах в комплекте с варочными панелями, несмотря на отличия в конструкции, имеют одну особенность, которая их объединяет – естественная тяга дымоотвода.
Эта особенность имеет непосредственное влияние на эффективную работу печи. Без природной тяги, печь не сможет работать, даже современные котлы на твердом топливе нуждаются в этом.
Печь Кузнецова Особенности конструкции
Но это не относится к кирпичной печи Кузнецова, ведь она сконструирована таким образом, что естественная тяга ей не нужна.
Важно! Главный секрет работы отопительной печи Кузнецова – в свободном перетекании газов, которые не нуждаются в дополнительной энергии.
В печи канальной или обычной, движение газов и воздуха продиктовано присутствием тяги в трубе дымохода.
Естественная тяга – внешний фактор, который действует исходя из:
перепадов высоты между входом в отверстие печи ниже топки и верхним торцом трубы;
- показателей температур внешнего воздуха и продуктов горения;
- нагрузки ветром.
Учитывая эти нюансы, делаем выводы, что тяга есть даже тогда, когда печь не работает, только бы заслонка оставалась открытой. Во время функционирования печи тяга становится сильнее в несколько раз, а скорость циркуляции газов увеличивается.
Таким образом, в топку заходит большое количество воздушных масс, снижается температура горения, коэффициент сжигания топлива стает меньшим.
Роль заслонки
Сдерживая поступление воздуха при помощи заслонки, мы провоцируем процесс тления топлива при нехватке кислорода. Такой режим не самый оптимальный для получения энергии тепла из дров.
Добиться таких результатов в реальности сложно, а именно потому, что:
- благодаря открытой заслонке, накаленные газы начинают быстрое движение по каналам из кирпича, не успевая нагреть стенки;
- прикрытая заслонка способствует уменьшению скорости движения газов, но кирпич также не успевает вобрать в себя выделяющееся тепло и нагреть комнаты, часть энергии также покидает печь через дымоход.
Учитывая данные особенности, КПД практически всех печей не дотягивает и до 60%. Разработки Кузнецова позволили решить все эти проблемы. Коэффициент сжигания топлива сжигания топлива и расходование тепла, которое выделяется, достигают уровня около 80%.
Такие показатели имеют не все котлы на твердом топливе. Кузнецов И. В., разложил по полочкам основы создания печи, которые бы соответствовали принципам свободного движения газов.
Схема Принцип работы на простом примере
Для того, чтобы вы могли представить принцип работы печи, рассмотрим элементарный пример. Попробуйте представить костер небольшого размера, который находится на улице. Доступ воздуха непрерывен, а температура горения низкая.
Тепло имеет возможность без определенного направления растекаться в разные стороны.
Если костер накрыть большой емкостью как колпаком, и оставить внутри промежуток, костер не потухнет, но сам процесс горения изменится.
Накаляясь, продукты горения поднимаются природным способом в верхнюю часть чана, препятствуют поступлению не контролированному потоку воздуха снаружи.
Лишь при условии отдачи тепла чану, газы будут проходить процесс охлаждения, опускаясь к проему, проникать наружу, давая место теплому потоку. При таких условиях, в область горения проникает то количество воздуха, которое необходимо для сжигания дров.
Продукты горения
Нагретые продукты горения не вытесняются охлажденным воздухом, до той поры пока не охладятся самостоятельно. Таким образом, процесс входит в стадию саморегуляции.
Особенность печей Кузнецова для дома в том, что их строительство происходит при использовании двух колпаков, а не одного. Они соединяются с помощью вертикального канала.
Данное усовершенствование применяется с целью передачи тепла от сжигания топлива в помещение. Горячие газы совершают путь вверх под купол 1-го колпака, и отдают тепло стенкам.
Таким образом, газы проходят процесс охлаждения и опускаются вниз под тяжестью своего веса и давления поднимающегося раскаленного потока из печи.
Метод деления потоков
Для улучшения данного процесса, Кузнецов разработал метод деления потока продуктов горения по температуре в начале алгоритма работы печи, а именно, вмиг за топливником.
С этой целью, внутренняя зона колпака изолируется от топки при помощи перегородки, которая не достигает свода. За счет этого раскаленный поток проникает в верхний участок.
В отопительных печах Кузнецова для газов с низкой температурой создан специальный сухой шов, который располагается в перемычке, имеет вид отверстия определенного размера.
Таким образом, под 1-м колпаком создастся устойчивое беспорядочное передвижение газов с одинаковым разделом по температурным показателям.
Результат такого процесса таков – в печь не попадает воздуха больше, чем нужно, поскольку его не пускают горячие газы под куполом и перегородкой. Таким образом, дрова сгорают полностью и оставляют отход по зонам.
В колпаке под номером 2, который расположен вверху процесс движения газов такой же. Продукты горения с низшей температурой двигаются внизу, раскаленные двигаются вверх под купол и остывая передают тепло стенкам из кирпича. После охлаждения газы опускаются впродоль отвесной перегородки, затем проникают в трубу дымохода.
Важно! В двух колпаках кирпичной печи Кузнецова есть неизменное давление продуктов горения. Именно давление способствует процессу естественно тяги, поэтому притяжение дымохода не требуется.
Виды печей Кузнецова
Порядовка печей Кузнецова подразделяется на следующие виды:
- печи для бани;
- котлы из кирпича для обогрева дома и воды;
- печи отопления;
- печи отопления с варочной поверхностью;
- печи для выпечки хлеба, тепличные, русские, калориферные.
Печи Кузнецова для бани
Особенности работы печей Кузнецова для бани неизменны – естественное движение газов через 2 колпака. Важно также то, что конструкция бани предусматривает наличие каменки, которую необходимо тщательно нагревать, дабы получить пар.
Кузнецов И. В. предложил использовать такую технологию работы печи, при которой заслонка их камня размещается в духовом шкафу из стали устойчивой к жару. Духовку размещают над самим топливником.
Кузнецов И.В., кроме разработки готовых печей, предлагает и способы правильной укладки печи своими руками. Рассказывает, как правильно сделать планировку в доме, чтобы подобрать правильный вариант установки печи отопления.
Также, существует выбор разработок печек малого размера, для отопления небольших бань, и огромных конструкция для нагревания воды.
Печь Кузнецова с водяным отоплением
Печи Кузнецова с водяным отоплением современного типа с присвоенной им серией КИК (котлы из кирпича) пользуются большой популярностью. По конструкции это котел с колпаком, который выкладывают из кирпича.
Он обладает высоким коэффициентом полезного действия – около 70 – 80%, и ничем не уступает печам схожего типа. Про то, каким образом можно этого достичь, мы рассказали выше.
В печь встраивают 1 – 2 регистра труб из стали, учитывая мощность. Готовые виды таких котлов различают по мощи – 17, 34 и 63 кВт.
Кузнецов предлагает к использованию печи с двумя контурами, которые используют для подогрева воды и других потребностей хозяев. Автор настаивает, для того, чтобы повысить экономичность и эффективность работы печь необходимо утеплять при помощи базальтового полотна.
Современные модели кирпичных печей Кузнецова с куполами оснащены по последнему слову технологий, что способствует догоранию газов до конца.
Для достижения этой цели, под купол второго колпака организовывают подачу второстепенного воздуха. Если в качестве топлива используют дрова хорошего качества, то печь такого типа будет работать как пиролизная.
Для того, чтобы соорудить колпаковую печь Кузнецова своими руками, вам необходимо проконсультироваться с профессионалами своего дела, изучить литературу и чертежи. Ведь, кажущаяся на первый взгляд простота обманчива.
Печь Кузнецова для отопления дома своими руками чистится довольно просто, ведь из-за предельно допустимых температур в топке дотлевает до конца даже зола, а это снижает частоту уборки.
Кузнецовка отличается многофункциональностью, ее часто оснащают варочной панелью, духовкой, котлом для воды. Конструкция дает возможность возводить печи разной формы и размеров, обеспечивать подходящее размещение в доме. К тому же украсить печь внешне можно на любой лад.
При установке отопительной печи Кузнецова, котел устанавливают над топкой в районе колпака № 1. Подогрев воды осуществляется при помощи горячих газов, которые обволакивают стенки из металла.
Кипяток поступает в радиатор через верхние трубы, а через нижние подается ледяная вода. Охлажденный воздух после нагрева во второй раз, поступает во второй колпак, таким образом, поддерживается теплоотдача печи.
Теплообменники в печи делятся на два вида:
- с одной камерой – отделение для воды плоской формы или в виде котла;
- трубчатый – вода в нем все время двигается по трубам, которые размещены параллельно.
Самым эффективным принято считать второй вид, а именно за счет малого объема труб, в которых происходит быстрый нагрев воды и продвижение ее по радиатору. Диаметр труб должен быть не менее 50 мм, в противном случае, вода закипит слишком быстро.
Размер печи Кузнецова с водяным отоплением зависит от того, сколько в ней колпаков, а также вспомогательных функций. В случае, если печь будет использоваться лишь в качестве отопления, хватит и небольшой отвесной конструкции размерами 1м х 1,2м х 2м.
Для успешной порядовки печи Кузнецова, необходимо обратить внимание на выбор материала.
Причиной этому служит высокая температура в топке, которая в разы превышает нормы.
Поэтому обычный кирпич для этой цели не подойдет. Лучшим выбором станет материал из шамотной глины, который способен выдерживать критично высокие температуры. Также, вам понадобится особая смесь для кладки.
Раствор для выкладки шамотного кирпича можно приготовить своими руками только в том случае, если у вас уже есть достаточный опыт и знания технологии. При неправильном приготовлении, даже с малейшими погрешностями, через определенное время кладка начнет растрескиваться и деформироваться.
Важно! Для наружных стен печи нет необходимости использовать с высоким уровнем огнеупорности, поскольку это лишь сократит срок эксплуатации устройства. Объясняется это тем, что при недополучении достаточного нагрева, данный кирпич начнет быстро рушиться.
Прочность кладки зависит от того, насколько равномерно будут прогреваться стены печи. Именно поэтому печки кузнецовки считаются самыми прочными. Если вы решили построить такую печь самостоятельно, следуйте рекомендациям и не изменяйте порядовку конструкции самовольно.
Устройство печи Кузнецова с водяным отоплением: как сложить своими руками
Созданная технология обогрева помещения И. В. Кузнецовым еще в 1962 году до сих пор актуальна и регулярно совершенствуется. Максимальная польза достигается за счет того, что холодный и горячий воздух никуда не выходят, а по мере нагрева или остывания меняются местами. Холодные потоки стелются по низу, а нагретые поднимаются.
Печь водяного отопления Кузнецова
Особенности печки Кузнецова
Обогревательная установка печь Кузнецова с водяным отоплением помимо максимального коэффициента полезного действия в сравнении с иными печными конструкциями имеет еще несколько отличительных параметров.
От того, что весь воздух удерживается внутри системы обогрева, достигаются максимальные температурные показатели, от которых перегорает все, даже зола. Поэтому печь не нужно часто чистить или переживать за засорение продуктами сгорания.
Мощность установки помогает прогреть даже просторное помещение, что дает волю фантазии хозяина дома и печника: возможно выложить практически любые форму, размер.
Выложить сооружение своими руками вполне реально, но за чертежами стоит обратиться к опытному специалисту.
Подробный обзор печки водного нагрева Кузнецова представлен ниже:
Плюсы и минусы водяного отопления
По сравнению со стандартной деревенской печью, модель Кузнецова выделяет больше тепла почти в три раза. Что позволяет использовать ее для отопления больших домов, просторных дач, при том, что итоговая сумма расходов на топливо будет одинаковой.
Расходным материалом для сгорания являются древесина и уголь, которые продаются по достаточно удобной цене, могут быть доставлены на дом, а хранить их можно в ближайшей постройке. Также допускается постройка специального навеса, но тогда лучше его выполнить так, чтобы было как минимум три стены, а через четвертую дрова или угольки не мочили осадки.
КПД печи Кузнецова выше почти вдвое, а постоянный нагрев не испортит, а будет только на пользу кирпичной клади.
Качественный кирпич, цементный раствор – не самые дорогие материалы, поэтому вполне реально сделать хорошую, бюджетную печку.
Преимущества и недостатки конструкции
С другой стороны, для согрева небольшого домика такой вариант совершенно не подойдет – будет слишком жарко.
В период с поздней весны до ранней осени использовать агрегат для готовки не получится, поэтому придется поискать альтернативное решение проблемы питания.
Установленный внутри водяной котел необходимо периодически менять, так как при постоянном нагреве до экстремальных температур нарушается целостность металлического резервуара.
Схема печки с водным контуром
Подключение печки к водяному контуру позволит существенно увеличить эффективность работы установки, что достигается за счет лучшего распространения тепла по дому без повышения мощности горения. В этом деле очень поможет подробная схема.
При формировании данного типа системы, котел под воду устанавливают по центру печи, как можно ближе к топке или прямо над ней. Через нижнюю трубу происходит подача холодной воды, которая, пройдя сквозь весь контур, нагревается, а сверху, под давлением движения потока, направляется обратно по трубам.
Схема движения воздушного потока
Отсек для теплообмена возможно установить один из двух типов. Однокамерная модель – это прямой резервуар, сформированный котлом или плоским ящиком. Трубчатый вариант предполагает передвижение по размещенным друг над другом трубным каналам.
Большую ценность представляет собой второй способ, так как за счет малого объема наполняемого пространства водный поток постоянно движется по трубам. Следует брать полые направляющие с диаметром не менее 5 см, чтобы вода внутри не закипала.
Вне зависимости от выбора, габариты печи напрямую зависят от того, сколько будет колпачков теплообменного участка, а также какие дополнительные участки нужно встраивать.
Как сделать своими руками
Если решено возводить печку собственными силами, то необходимо особое внимание уделить качеству используемых материалов, подготовить полный набор инструментов, сделать чертеж будущей конструкции или заказать таковой у специалиста.
Материал
В отличие от стандартного отопительного построения, вариант Кузнецова разогревается до экстремальных температур, поэтому простой печной кирпич уже не подойдет.
Нужно выбрать варианты с шамотной добавкой, которая придает кирпичам жаропрочность, огнеупорность. Огнестойкие варианты для всей печи использовать не обязательно, достаточно высоких показателей жаростойкости, а данными изделиями выкладывают топку. Для самой кладки лучше подобрать наиболее адаптированные смеси, способные выдерживать подобную нагрузку.
Какой кирпич нужен
Теплообменный агрегат приобретают в строительном магазине, из высокопрочной стали большой толщины, либо чугуна.
Далее остается найти дверцы, заслонки, ручки, крепежные элементы и прочие вставки.
Инструмент
Помимо закупки материалов, необходимо сразу подготовить все требующиеся инструменты.
Обязательно нужно позаботиться о достаточно большой таре для наведения раствора, но не слишком большой, чтобы получались небольшие партии. Тогда смесь не успеет отвердеть до следующего этапа работ.
Вымешивать лучше при помощи строительного миксера – электродрели со специальной насадкой. Тогда будет достигнута максимальная однородность, разобьются все комочки.
Нанесение сырья производится посредством мастерка, который имеет второе название – кельма. Форму выбирают наиболее удобную для конкретного случая.
Строительный уровень – главный помощник при сооружении ровной, аккуратной печки.
Также потребуются рулетка, правило (очень длинная рейка/профиль/уровень), сварочное оборудование и пила-болгарка с дисками по металлу.
Для личной защиты требуется одеть одежду из плотной ткани, закрытую обувь, рабочие перчатки. Желательно защитить голову и глаза от загрязнений кепкой или шапку, специальные очки. Работа со сваркой потребует специальной маски, защищающей зрение.
Подготовительные работы
Установка отопительного оборудования возможна только с соблюдением правил пожарной безопасности. То есть, необходимо сделать отступ от 30 см от ближайших стен, перегородок, потолка. При монтаже водного контура потребуется предусмотреть удобное подключение к системе отопления дома.
Близлежащую поверхность рекомендуется сразу обшить негорючим материалом, чтобы предотвратить возгорание от внезапно выскочивших угольков.
Главное, что нужно сделать – это качественный фундамент, который примет полную нагрузку сырого сооружения, будет опорой обогревательной системы.
Под основание выкапывают пространство, глубиной от 15 до 25 см, шириной немного больше, чем будущая печь. На дно насыпают песчаную подушку, тщательно трамбуют, всыпают среднего размера щебень. Получается, что почти вся ямка уже заполнена, но остается еще сантиметров 5.
Фундамент под печь Кузнецова
Строительная смесь заливается таким образом, чтобы сверху покрывала щебенку. После отвердевания базу укрывают двумя слоями рубероида для гидроизоляции.
В конечном итоге, фундамент должен немного возвышаться над уровнем пола, приблизительно на 10 см.
Пошаговый алгоритм кладки печи Кузнецова
После того, как поверхность застелили рубероидом, начинают кладку первого ряда прямо на гидроизоляцию. Каждый кирпич должен быть выровнен по строительному уровню, а между блоками выдерживают расстояние 3 мм, которое будет швом. Не следует простукивать кирпичики для плотного прилегания, их нужно плавно прижимать, слегка смещая из стороны в сторону для того, чтобы выпустить оставшийся воздух.
Следующий ряд выполняют со смещением каждого кирпича таким образом, чтобы блок располагался над межкирпичным швом предыдущего яруса.
Для контроля ровной кладки на всех этапах работ используется специальное приспособление – порядовка. Это может быть деревянная рейка или угловой металлопрофиль, который будет помогать выкладывать печь максимально ровно.
На местах установки дверок их рамки обматывают асбестовой проволокой и «сажают» на раствор, продолжая движение кирпичиками.
Трубные части водяного контура монтируются на постоянное место с оставлением зазора не менее 1,5 см от кирпичей. Далее выкладывают топку.
Размещение теплообменника
Топку делают двухслойной: снаружи идет красное изделие, а внутри белое огнеупорное с добавлением шамота. Нижняя часть закрывается железной решеткой, которая будет дном. Обязательно должно быть достаточное расстояние для отделения золы в поддувало.
Закладывается второй колпак, от которого также выдерживают зазор до кирпичных блоков.
Дымоход должен быть выложен максимально аккуратно, чтобы не допустить утечек гари или дыма. Новичкам рекомендуется использовать трубы из плотной нержавеющей стали, а снаружи, по желанию, можно выполнить кладку.
Чтобы правильно подключить водный нагревательный элемент, чаще всего применяют циркуляционный насос, повышающий скорость и свободу передвижения жидкости.
В местах вывода труб ставят краны, обматывают их изолирующим жароуплотнителем. Теперь от выведенной трубки проводят ветвление системы для подключения батарей, радиаторов по заранее выбранному плану.
Входящий участок контура соединяют с отводом под холодную влагу, насосом для перекачки воды по системе отопления.
Общий вид в процессе кладки
Чтобы предотвратить разрыв труб, обязательно устанавливают расширительный бак. Большим спросом пользуется расширитель мембранный закрытого типа. Принцип работы установки заключается в том, что при повышении давления внутри тру горячая вода вбирается внутрь бачка, а когда все регулируется, сверху на мембрану давит воздух, выталкивая жидкость обратно в трубы. На случай экстремального повышения нагрузки следует установить краны Маевского.
Регулирование внутритрубного давления проводят, сверяясь с показаниями термостата. Поэтому его монтаж важен для нормальной работы системы.
Какие могут быть трудности
При выполнении строительных работ впервые могут возникнуть некоторые сложности, напрямую связанные с малым количеством опыта.
При неправильно наведенной строительной смеси существенно понижается срок эксплуатации печи, повышается риск появления трещин, осыпания швов, выпадения блоков.
Если не оставить между теплообменником и кирпичной кладки 1,5-сантиметрового зазора, то в процессе нагрева и расширения металла стенки печки будут подвергаться давящей изнутри силе. Из-за этого возможно растрескивание швов, их крошение.
Участки вывода труб не бетонируют, лучше оставить немного свободного пространства и вложить уплотнитель.
Между стенами топочной камеры и печки также требуется выдерживание пустого места под изменение размеров кирпичей во время нагревания. Сама топка выкладывается шамотными огнеупорными блоками, расширительные показатели которых сильно отличаются от своих керамических или иных жаростойких аналогов.
Обогревательная конструкция с водным контуром является достаточно сложным в исполнении процессом, требующим постоянного контроля действий. Малейшие нарушения способны свести все усилия на нет, а невидимые дефекты могут угрожать жизни и здоровью.
Техника безопасной эксплуатации водяного котла
Исправная работа отопительной установки, большой срок эксплуатации напрямую зависят от обращения с печкой с первых дней после создания.
Нельзя пытаться отапливать дом, если из теплообменника была слита вода. Полученные повреждения исправить уже не получится.
Также нельзя вливать жидкость в трубы, если печь уже нагревается, а собственник потом вспомнил об этом, так как контур начнет трескаться от перепада температур.
Допускается закачка влаги без использования циркуляционного насоса, но тогда скорость водного перемещения значительно снизится. Это повлечет уменьшенную теплоотдачу системы обогрева.
Если в холодное время планируется перерыв отопительных работ, то предотвратить промерзание труб возможно, если залить внутрь труб специализированный антифриз.
Не допускается перекрытие тока воды во время горения печки, так как без полного остывания появляется риск разрыва перегревшегося теплообменника.
Отопительная печь конструктора Кузнецова несет большую потенциальную пользу для быта, особенно в условиях холодного климата. Но сложность исполнения, наличие множественных нюансов кладки, потребуют обязательной консультации с опытным мастером печных дел.
Пошагово процесс сборки печки Кузнецова показан в нижеследующем видео:

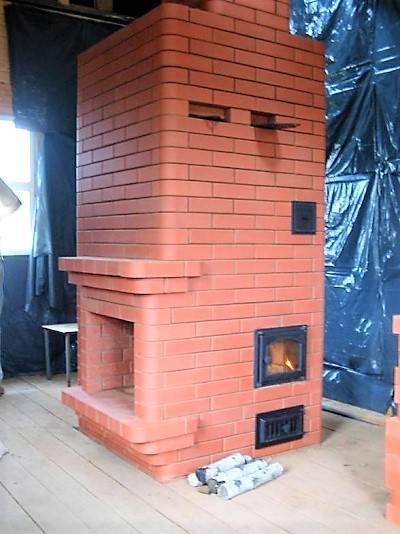

Печка Кузнецова
В народе печи Кузнецова называют «русскими теплушками». Отопительная печь используется уже на протяжении полувека и является одной из самых эффективных в работе. Спроектированные модели по проекту Игоря Кузнецова пользуются спросом даже в зарубежных странах. Используя специальные несложные чертежи и схемы в домашних условиях можно без проблем сложить кирпичные кузнецовские печи, которые будут не только одаривать теплом помещение, но и помогут в приготовлении блюд для всей семьи.
Что это за строение?
Устройства Кузнецова были созданы более 50 лет назад и на настоящий момент разработано более 150 вариантов различных проектов, имеющие свои особенности и предназначение. Основные разновидности:
- Варочная. Этот вид устройства используется для приготовления пищи. В такие печи устанавливают преимущественно чугунные плиты, на которых и осуществляется весь процесс готовки.
- Хлебная с духовкой. С хлебопечкой часто совмещаются варочные типы строений.
- Отопительная. Двухколпаковая печь для дома по системе Кузнецова служит прекрасной альтернативой газовому или электрическому отоплению. При условии правильной закладки и топки способна обогреть помещение даже в лютые морозы.
- Банные. Печи Кузнецова для бани являются самыми востребованными среди прочих видов. По проектам Кузнецова строится большинство подобных строений, которые можно обнаружить практически в каждом загородном доме или даче.
- Камины с водяным контуром. Полезные в быту приспособления. Люди, которые стремятся оснастить жилище горячей водой за счет топки печи непременно построят конструкцию с водяным котлом. Колпаковая печь Кузнецова с котлом водяного отопления широко используется в деревнях.
- Русская двухэтажная. Дровяные камины с лежанкой не потеряли свою актуальность, поэтому активно используются в быту.
На практике часто комбинируется несколько видов печей в одну модель.
Преимущества и недостатки печей Кузнецова Плюсы использования
Печи Кузнецова имеют ряд положительных моментов при эксплуатации:
Конструкция постройки обеспечивает ей хорошую тягу.
- равномерный прогрев модели и отдача тепла;
- мощная тяга даже при условиях скромного дымохода;
- возможность выбрать место для установки металлического элемента нагрева;
- альтернативные варианты топливных материалов;
- возможность выбрать дизайн;
- отсутствие необходимости в регулярной чистке печи и труб;
- образовывается максимальная температура в процессе горения;
- низкие показатели потери тепла;
- экономичность работы;
- устойчивость к разрушению.
Вернуться к оглавлению
Минусы использования
- Необходима высокая точность при соблюдении всех правил закладки.
- В случае отопления не обойтись без альтернативных источников обогрева. В противном случае затраты превышают ожидания.
- Недостатки в несовершенстве некоторых моментов системы работы печи.
Вернуться к оглавлению
Необходимые материалы и инструменты
Отопительно-варочная печь Кузнецова предусматривает наличие следующих материалов, чтобы полностью обеспечить проект:
Нужно закупить огнеупорные кирпичи.
- кирпич для печи (красный, огнеупорный);
- колосниковая решетка;
- дверца для печной, варочной топки и поддувала;
- панель для варки;
- «летняя», топочная и задвижка для дымоходной трубы;
- металлический уголок и полоска;
- лист металла, керамическая плита или любой другой имеющийся материал с огнеупорными свойствами.
На одних материалах двухколпаковая печь не построится, поэтому стоит заблаговременно позаботиться о наличии строительного инвентаря. Список необходимого оборудования может меняться в зависимости от желаемой постройки и дополнительных требований заказчика. В работе также не обойтись без следующих инструментов:
- кельма;
- шпатели;
- миксерная насадка для раствора;
- строительный уровень;
- болгарка;
- перфоратор;
- отвес;
- посуда для замеса раствора.
Вернуться к оглавлению
Подготовка к работе
До того как соорудить печи Кузнецова своими руками, внимательно изучается схема постройки, уточняются все спорные моменты кладки. На начальном этапе необходимо заложить мощный фундамент, чтобы конструкция выстояла перед всеми внешними факторами в будущем. Важные советы на подготовительной части работы:
Перед постройкой деревянные стены нужно обшить металлическим листом.
- Очаг и колпак совмещаются сухим швом, чтобы потоки воздуха правильно циркулировали в процессе топки печи.
- Камин не должен содержать над камерой топки катализатор, выполненный из огнеупорного кирпича в виде решетки.
- Топочная часть и колпак не объединяются по причине того, что процесс сгорания дров должен осуществляться в определенном объеме для создания максимальных показателей температуры.
- Если помещение имеет деревянные стены, конструкция печи заблаговременно ограждается специальными металлическими пластинами.
Вернуться к оглавлению
Чертежи и схемы
Купольные кузнецовские печи не так просты в изготовлении, как кажется вначале. Если порядовка закладки нарушается, раствор приготовится не той консистенции и состава, который требуется, конечный итог выйдет неутешительным. Перед установкой правильно подбирается схема постройки, подробно изучаются чертежи и только потом ведется работа.
Размеры и количество необходимых материалов зависят от чертежа, по которому выполняется устройство.
Этапы работы Как сделать основание постройки?
Дровяная кирпичная печь строится с закладки фундамента, который будет основой будущей конструкции. Инструкция по работе:
Основная работа
Порядовка кузнецовки осуществляется следующим образом:
- Выкладывается слой из 20 кирпичей максимально ровно, так как это основа всей конструкции.
- Создается основа камеры поддувала и нижнего колпака.
- Закладывается кирпичный слой по стандартному принципу.
- Выкладываются стенки частично из шамотного кирпича, создаются боковые стенки топочного участка.
- Порядовка подразумевает создание топливной камеры.
- Происходит процесс установки дверцы для камеры сгорания.
- Следующий ряд подразумевает стандартный принцип укладки.
- Выкладка огнеупорным и красным кирпичом согласно схеме.
- На этом уровне формируется очаг и проход для сгорания конечных продуктов, накладывается асбестовая полоска.
- Этап включает создание выемок для плиты и продолжается закладка по принципу предыдущих рядов, прокладывается асбестовая бечевка.
Всего в процессе присутствует более 30 этапов, каждый из которых требует повышенной внимательности к деталям. Все действия осуществляются согласно схемам плана, утвержденным до начала проведения работ. Проекты завершаются формированием дымохода, в особых случаях приходится обращаться за дополнительными услугами кровельщиков.
Что важно знать про печи Кузнецова
Говоря об искусстве конструирования и возведения кирпичных печей, нельзя не вспомнить об одном из самых талантливых русских печных мастеров современности – И.В. Кузнецове. Его имя стоит в одном ряду с такими знаменитыми печными разработчиками прошлого, как В.Е. Грум-Гржимайло и И.С. Подгородников. На счету Игоря Владимировича свыше полутора сотен разработок, воплощенных в жизнь, а колпаковые печи Кузнецова обрели широкую популярность как на постсоветском пространстве, так и за рубежом. В данной статье мы попытаемся разобраться, в чем секрет успеха этих разработок, а также рассмотрим разновидности кузнецовских печей.
Немного теории
Традиционные домашние печи с варочными плитами, «голландки» и «шведки», невзирая на конструктивные различия, объединяет между собой одна общая особенность. Она влияет на эффективность работы этих тепловых приборов — это естественная тяга дымохода. Без тяги не будет функционировать ни одна из большинства известных печей, недалеко ушли в этом отношении и твердотопливные котлы.
Оговоримся: ни одна, кроме кузнецовской, ведь только детища Игоря Владимировича не требуют для своей работы естественной тяги.
Секрет эффективной работы, что отличает двухколпаковые печи Кузнецова от всех прочих, кроется в принципе свободного перетекания газов, для которого не нужна дополнительная энергия извне.
Очень подробно и доступно об этой теории изложено в статьях, размещенных изобретателем на страницах собственного веб-ресурса www.stove.ru. Там же в открытом доступе есть проекты печей, уже введенных в эксплуатацию. Мы рассмотрим теорию вкратце, сравнивая традиционный способ сжигания твердого топлива с процессами, происходящими в колпаковой печи. Итак, в обычной или канальной печи типа «голландки» движение воздуха и продуктов сгорания обусловлено наличием тяги в дымоходной трубе.
Естественная тяга является внешним фактором, действующим в зависимости от:
- перепада высот между входом в поддувало и верхним срезом трубы;
- разницы температур наружного воздуха и дымовых газов;
- ветровой нагрузки.
То есть, тяга присутствует даже в том случае, когда отопитель бездействует, лишь бы была открыта заслонка. В рабочем режиме печи тяга усиливается многократно, скорость газов резко возрастает. В результате в топку поступает много воздуха, температура горения падает, КПД сжигания дров уменьшается. Ограничивая доступ воздуха заслонкой, мы заставляем топливо тлеть при недостатке кислорода, что тоже не является оптимальным режимом для извлечения тепловой энергии из древесины.
Правильная печь с высоким КПД должна отнимать максимум тепла у продуктов горения, чтобы оно не вылетало в дымовую трубу. На практике это реализовать не так просто и вот почему:
- при открытой заслонке раскаленные газы быстро движутся по кирпичным каналам, не успевая передать стенкам теплоту;
- если заслонку прикрыть, то скорость потока уменьшится, но материал каналов не способен вобрать всю выделяющуюся теплоту и передать ее в помещение, поэтому часть энергии все же вылетает в трубу.
По этим причинам КПД использования почти всех существующих печей редко достигает 60%. В разработках Кузнецова успешно решены обе проблемы, КПД сжигания топлива и КПД использования выделяющейся теплоты находятся на уровне порядка 80%. Подобный показатель может выдать далеко не всякий котел, работающий на твердых видах топлива. И.В. Кузнецов изложил основы конструирования печей в соответствии с принципом свободного перетекания газов, который мы рассмотрим ниже.
Схема печи Кузнецова
С целью визуализировать принцип действия печи, приведем примитивный пример. Представьте небольшой костер, горящий на открытом пространстве. Доступ воздуха неограничен, но температура горения невысокая, а тепло беспорядочно рассеивается во все стороны. Если накрыть пламя большим чаном — колпаком, оставив внизу достаточный просвет, то костер не погаснет, но характер процесса изменится.
Раскаленные газы естественным образом поднимутся в верхнюю зону чана и создадут препятствие неограниченному потоку воздуха извне. И только отдавая тепло стенкам чана, они будут охлаждаться, опускаться к проему и постепенно выходить наружу, уступая место более нагретому потоку. Таким образом, в зону горения попадет ровно столько воздуха, сколько нужно для сжигания топлива. Разогретые газы не могут быть вытеснены холодным воздухом, пока не остынут сами, процесс становится саморегулирующимся.
Фокус в том, что строительство печей по системе Кузнецова происходит с использованием не одного колпака, а двух, соединенных между собой вертикальным каналом. Цель такого усовершенствования – решить проблему с эффективной передачей теплоты сжигания в пространство помещения. Продукты горения с высокой температурой поднимаются под свод первого колпака, отдавая теплоту его стенкам. В результате газы охлаждаются и начинают опускаться вниз под собственным весом и давлением восходящего горячего потока из топки.
В оптимизации процесса И.В. Кузнецов пошел еще дальше, он изобрел метод разделения потока газов по температуре еще на первом этапе процесса – сразу после топливника. Для этого пространство колпака отделяется от топки перегородкой, не доходящей до самого свода. Благодаря этому горячий поток с ходу попадает в верхнюю зону. Для газов с низшей температурой предназначается сухой шов в печах Кузнецова, устроенный в перегородке в виде щели заданного размера. Суть процессов изображена ниже на схеме печи:
В результате под первым колпаком образуется постоянное турбулентное движение газов с равномерным распределением по температуре. Это приводит к тому, что в печь не может попасть больше воздуха, чем требуется, его «не пустят» горячие продукты под сводом и перегородка. В таких условиях топливо сгорает целиком, оставляя отход в соответствии с зольностью.
Во втором, верхнем колпаке, происходит такое же движение. Продукты с низкой температурой стелются понизу, в то время как горячие газы поднимаются под свод и продолжают остывать, передавая энергию кирпичным стенкам. Охладившись, они опускаются вдоль вертикальной перегородки, после чего попадают в дымоход.
В верхнем и нижнем колпаках постоянно присутствует давление газов, под его воздействием они и побуждаются к естественному движению, тяга дымоходной трубы не нужна.
Разновидности печей Кузнецова
Все порядовки печей Кузнецова (они есть в открытом доступе на ресурсе разработчика) можно разделить на следующие группы:
- банные печи (серия БИК);
- котлы кирпичные для отопления и нагрева воды на нужды ГВС (серия КИК);
- отопительные печи (серия ОИК);
- отопительно-варочные печи (серия ОВИК);
- прочие (хлебные, калориферные, тепличные и русские печи).
Выборочно рассмотрим самые популярные разновидности печей – отопительные и банные.
Печки для бани
Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара. Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.
Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить. Место установки можно определить, изучив чертежи печей.
Помимо готовых модификаций банных печей И.В. Кузнецов дает рекомендации по их правильной установке, по планировке помещений с целью выбора оптимального варианта. Также есть возможность выбора, среди разработок имеются как малые печи для протапливания небольших бань, так и более серьезные модели с большими баками для нагрева воды.
Печи с водяным отоплением
Современные печи Кузнецова с водяным отоплением серии КИК (кирпичные котлы) представляют особый интерес. По сути, это колпаковый котел, выложенный из кирпича и обладающий неплохим КПД – порядка 70—80%, то есть, аналогичным своим железным «собратьям». Как достигается столь высокая эффективность, было нами описано выше.
В тело печи встраивается 1 или 2 регистра из стальных труб (в зависимости от мощности). Готовые модификации котлов имеют ряд мощностей 17, 34 и 63 кВт. Кроме того, автором предлагаются и двухконтурные модели с возможностью подогрева воды для хозяйственных нужд. В своих рекомендациях по строительству подобных обогревателей И.В. Кузнецов указывает, что для повышения экономичности и эффективности работы корпус кирпичного котла стоит утеплить базальтовым волокном.
В большинстве купольных моделей печей внедрено современное техническое решение, обеспечивающее дожигание горючей составляющей дымовых газов. С этой целью под свод верхнего колпака или другое место, в зависимости от конструкции, организована подача вторичного воздуха. При использовании древесины соответствующего качества такой тепловой прибор будет функционировать как пиролизная печь.
Заключение
Мы изложили множество полезных теоретических сведений о «кузнецовках», но претворить теорию в кирпич и раствор, а затем и в тепловой прибор не так уж просто. В консультациях на эту тему большую помощь может оказать сам изобретатель или другой человек из его команды. Если у вас имеется желание и хотя бы небольшой опыт в печном деле, то колпаковая печь Кузнецова, сделанная своими руками, обязательно порадует вас своей безупречной работой.
