Проходной выключатель является очень полезным устройством в доме, позволяющим управлять освещением с нескольких мест. С его помощью можно включать и выключать свет, находясь в разных комнатах или на разных этажах дома. Если вы хотите установить такой выключатель самостоятельно, то этот простой руководство поможет вам сделать это без лишних сложностей.
Перед тем как приступить к установке проходного выключателя, необходимо разобраться с его схемой подключения. Вместе с выключателем в комплект обычно входят детальные инструкции, где указаны все необходимые детали и шаги установки. Будьте внимательны при изучении схемы подключения и не сомневайтесь обратиться за помощью к электрику в случае возникновения вопросов.
Важно помнить о безопасности при установке электрооборудования. Перед началом работы необходимо отключить электричество либо снять предохранитель с автоматического выключателя. Также рекомендуется использовать защитные очки и перчатки, чтобы минимизировать риск получения травмы.
Окончательная установка проходного выключателя может занять некоторое время, поскольку требуется провести дополнительные электрические провода. В этом случае необходимо оценить свои электрические навыки и опыт. Если вы не уверены в своих силах, лучше всего обратиться за помощью к профессионалу. Это гарантирует безопасность вашего дома и избавит вас от риска возникновения проблем в будущем.
Но если у вас есть небольшой опыт работы с электрическими схемами и вы уверены в своих навыках, то следуя данному руководству, вы сможете успешно установить проходной выключатель и насладиться преимуществами управления светом с разных мест в вашем доме.
Что такое проходной выключатель
Проходной выключатель обычно используется в ситуациях, когда необходимо иметь возможность контролировать одну и ту же лампу или группу ламп с различных мест в помещении. Например, в большой комнате с двумя входами может быть установлен проходной выключатель на каждом из входов, чтобы можно было включать и выключать освещение как со входа A, так и со входа B.
Проходной выключатель состоит из трех контактов: двух проходных контактов и одного контакта соединения. Когда выключатель находится в положении включено, проходные контакты соединены друг с другом, и электрический ток проходит через систему освещения или другую нагрузку. Когда выключатель находится в положении выключено, проходные контакты разъединены, и электрический ток не проходит через систему.
Для подключения проходного выключателя потребуется три провода: фазный, нейтральный и заземляющий. Фазный провод подключается к входному контакту проходного выключателя, а два других провода – исходящие провода – подключаются к проходным контактам выключателя. При таком подключении все выключатели в схеме должны быть замкнутыми проходными выключателями.
Установка и подключение проходного выключателя может быть сложной задачей, поэтому рекомендуется обратиться к профессионалу, чтобы убедиться, что все соединения сделаны правильно и соблюдены все электрические нормы и правила безопасности.
Важность схемы подключения проходного выключателя
При подключении проходного выключателя важно следовать правильной схеме, чтобы гарантировать безопасность и эффективность его работы.

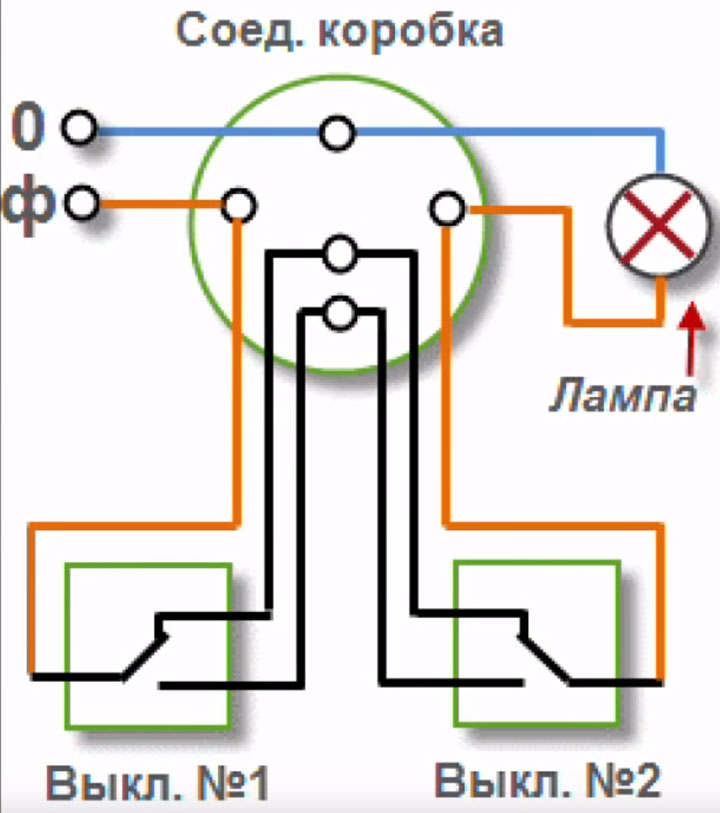

Схема подключения проходного выключателя определяет правильную последовательность проводов и соединений, которая обеспечивает правильное функционирование выключателя. Неправильное подключение может привести к непредвиденным последствиям, таким как короткое замыкание, повреждение оборудования или даже пожар.
Кроме того, правильная схема подключения проходного выключателя позволяет упростить использование устройства и обеспечить удобство в работе. Когда схема подключения ясна, пользователю легче ориентироваться в системе и выполнять нужные действия.
Для правильного подключения проходного выключателя необходимо учитывать следующие моменты:
- Правильную последовательность проводов и соединений в соответствии с выбранной схемой подключения.
- Использование правильных типов проводов и надежное соединение между ними.
- Предусмотрение необходимых защитных механизмов, таких как предохранители или автоматические выключатели, чтобы обеспечить безопасную работу и защиту от перегрузок.
- Установку выключателя в подходящей местности и обеспечение необходимых условий для работы (например, защита от влаги или сильных температурных изменений).
Все эти моменты можно легко упустить, если не следовать правильной схеме подключения проходного выключателя. Поэтому, перед установкой и подключением выключателя, рекомендуется ознакомиться со схемой, указанной в инструкции производителя или проконсультироваться со специалистом.
Правильное подключение проходного выключателя согласно схеме не только обеспечивает безопасность и эффективность его работы, но и предотвращает возможные проблемы и повреждения оборудования.
срок действия выписки из домовой книги
Необходимые материалы для подключения проходного выключателя
Чтобы подключить проходной выключатель, вам понадобятся следующие материалы:
1. Проходной выключатель
Проходной выключатель является основным компонентом данной схемы подключения. Он представляет собой устройство, которое позволяет контролировать включение и выключение освещения с двух разных мест.
- Выберите выключатель с подходящими техническими характеристиками и дизайном, который будет соответствовать интерьеру вашего помещения.
- Убедитесь, что выключатель имеет три контакта: фазовый (L), нулевой (N) и проходной (C). Это необходимо для правильного подключения.
2. Провода и кабели
Для соединения проходного выключателя с освещением вам понадобятся провода и кабели. Важно выбрать провода с соответствующим сечением, чтобы обеспечить безопасную передачу электроэнергии.
- Используйте 1,5-миллиметровые провода для соединения выключателя с освещением внутри помещений.
- В случае необходимости прокладывания проводов по стене или через отверстия, используйте кабели с защитной изоляцией, такие как ВВГнг-LS.
3. Розетка и розеточная коробка
Для безопасного подключения проходного выключателя рекомендуется использовать розеточную коробку. Она позволяет сделать надежное и аккуратное соединение проводов.
- Выберите розеточную коробку с размерами, соответствующими стандартам. Обычно они имеют размеры 68×68 мм или 80×80 мм.
- Установите розетку на уровне экстренного отключения электроэнергии. Обязательно соблюдайте правила безопасности при выполнении работ с электричеством.
Помимо перечисленных материалов, вам также понадобятся инструменты для проведения работ: отвертки, кусачки, ножницы для проводов и т.д. Не забывайте соблюдать правила безопасности и отключать электроэнергию перед началом работ.
Подготовка перед установкой проходного выключателя
Перед началом установки проходного выключателя необходимо выполнить несколько подготовительных шагов:
- Ознакомьтесь с инструкцией производителя по установке и подключению проходного выключателя.
- Проверьте наличие всех необходимых инструментов и материалов для установки.
- Отключите электрическое питание в помещении, где будет производиться установка.
- Проверьте отсутствие напряжения вокруг места установки при помощи тестера.
- Убедитесь, что проходной выключатель соответствует требованиям безопасности и качества.
Подготовка перед установкой проходного выключателя не только обеспечит безопасность при работе, но и позволит избежать возможных проблем и дополнительных расходов в будущем.
Пошаговое руководство по подключению проходного выключателя
Шаг 1: Подготовка инструментов и материалов
Перед началом работы вам понадобятся следующие инструменты и материалы:
- Проходной выключатель
- Провода
- Отвертка
- Кусачки
- Изолента
Шаг 2: Отключение электропитания
Перед началом работы необходимо отключить электропитание в области, где будет устанавливаться проходной выключатель. Выключите соответствующий предохранитель или выключатель на электрощите.
Шаг 3: Подключение проводов
Для подключения проходного выключателя используйте провода нужной длины. Вам потребуется три провода – фазный, нейтральный и заземляющий провод. При необходимости сделайте обрез проводов, используя кусачки.
Подключите фазный провод к соответствующему контакту на проходном выключателе. Если вы подключаете выключатель в середине цепи освещения, также подключите провода от двух других выключателей к соответствующим контактам на проходном выключателе.
Подключите нейтральный провод к соответствующему контакту на проходном выключателе.
Подключите заземляющий провод к соответствующему контакту на проходном выключателе.
Шаг 4: Закрепление проходного выключателя
Закрепите проходной выключатель на стене или в другом месте с помощью отвертки и винтов.
Шаг 5: Проверка работоспособности
После того как проходной выключатель был подключен, включите электропитание и проверьте его работоспособность. Попробуйте управлять освещением из разных мест комнаты и убедитесь, что проходной выключатель функционирует корректно.
Теперь вы знаете, как подключить проходной выключатель с помощью этого пошагового руководства. При выполнении этих шагов важно следовать правильной последовательности и принимать все необходимые меры предосторожности, чтобы избежать возможных проблем и повреждений.
Обратите внимание: Если у вас нет достаточных знаний и опыта в работе с электрическими проводами, рекомендуется обратиться к квалифицированному электрику для подключения проходного выключателя.
Информация в этой статье предоставляется исключительно в информационных целях. Вся работа с электрическими проводами должна выполняться опытными специалистами.
Вопрос-ответ: Какая функция выполняет проходной выключатель?
Проходной выключатель является элементом электрической схемы, позволяющим осуществлять переключение света с двух и более мест, то есть он позволяет включать и выключать освещение с разных точек.
Как подключить проходной выключатель в схеме освещения?
Для подключения проходного выключателя в схеме освещения необходимо провести две проводки от электрощитка к каждому выключателю, а также соединить все выключатели между собой посредством дополнительных проводов и дополнительной коробки.
Видео: Как подключить проходной выключатель Схема подключения
Проходной выключатель. Как подключить. Схема подключения проходных переключателей.
Перекрестный выключатель. Как подключить. Выключатель схема. Крестовой переключатель.
