Как установить печь в бане своими руками: рекомендации, правила, пошаговая инструкция

Тонкости установки печи в бане

От правильной установки печного оборудования в бане зависит комфорт и безопасность во время проведения банных процедур.

Для того чтобы эффективно прогревалась парная комната, нужно грамотно подобрать месторасположения печной конструкции. Соблюдение норм и правил безопасности по размещению отопительного оборудования позволит многие годы не беспокоиться о переделке банного сооружения.

Особенности

При возведении новой бани в первую очередь проектируют место топки и расположение печи. Главное помещение, которое нуждается в прогреве – парная комната. Именно в ней размещают печное оборудование.

При выборе печной конструкции руководствуются следующими параметрами:

  • размер отопительного узла;
  • показатель скорости нагрева на заданную площадь;
  • объем производимого пара;
  • расход и тип печного топлива.

Габариты печи подбираются под площадь отапливаемого помещения. От скорости нагревания зависит время, которое будет уходить на прогрев всего пространства. При быстром нагреве с высокими температурами повышается производство пара. А также на выработку водяных испарений зависит объем каменки и вес камней. Пар нужен для проведения банных процедур и просушки влажных помещений.

образец договор купли продажи гаража на основании доверенности

Для топки можно применять разные типы топлива. Самый распространенный – дрова, можно топить углем, газом, пеллетами. От количества и стоимости сгораемого топлива зависит объем выделяемого тепла и эффективность печного оборудования.

Особенность размещения банных печей заключается в соблюдении некоторых критерий:

  • обеспечение безопасности от возгорания;
  • планирование вентиляции в парилке;
  • иметь свободный доступ для обслуживания всех элементов печной конструкции;
  • продумать грамотный выход продуктов горения.

Разновидности

Материал изготовления определяет два вида печных агрегатов – кирпичный и металлический. Кирпичная печь сложена из огнеупорного шамотного кирпича, облицована керамическим. Металлическая конструкция может быть выполнена из разных сплавов металла.

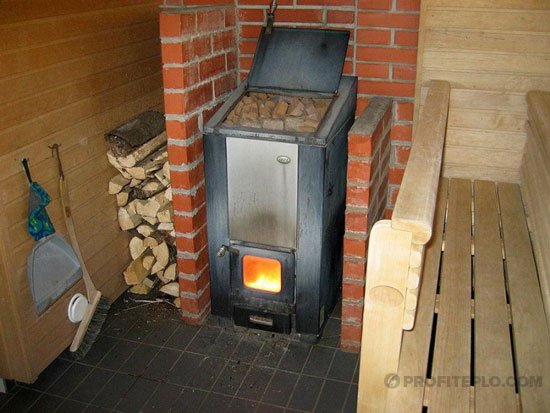

Наиболее доступно в бане поставить железную печь. Металл быстро прогревается при малом расходе топлива. Вес печной конструкции варьируется от габаритов топки и каменки, в среднем 100 – 400 кг. Для чугунной печи характерен большой вес и повышенная аккумуляция тепла.

Преимущество таких агрегатов очевидно:

  • экономичный и быстрый монтаж;
  • небольшие трудозатраты при установке;
  • компактный размер и вес;
  • герметичность конструкции повышает безопасность, снижает утечку угарного газа.

Минусом использования металлической печи является быстрое остывание, неодинаковый прогрев помещения. При прогорании топлива металл быстро остывает и перестает отдавать тепло. Печной прибор разогревается до 500 градусов, что может привести к ожогам при неосторожном касании.

Чем дальше расстояние, тем ниже температура. Недостатки можно нейтрализовать путем монтажа кирпичного футляра.

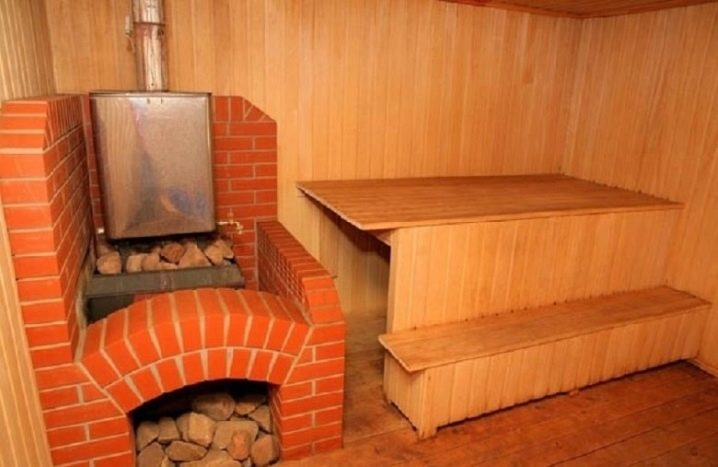

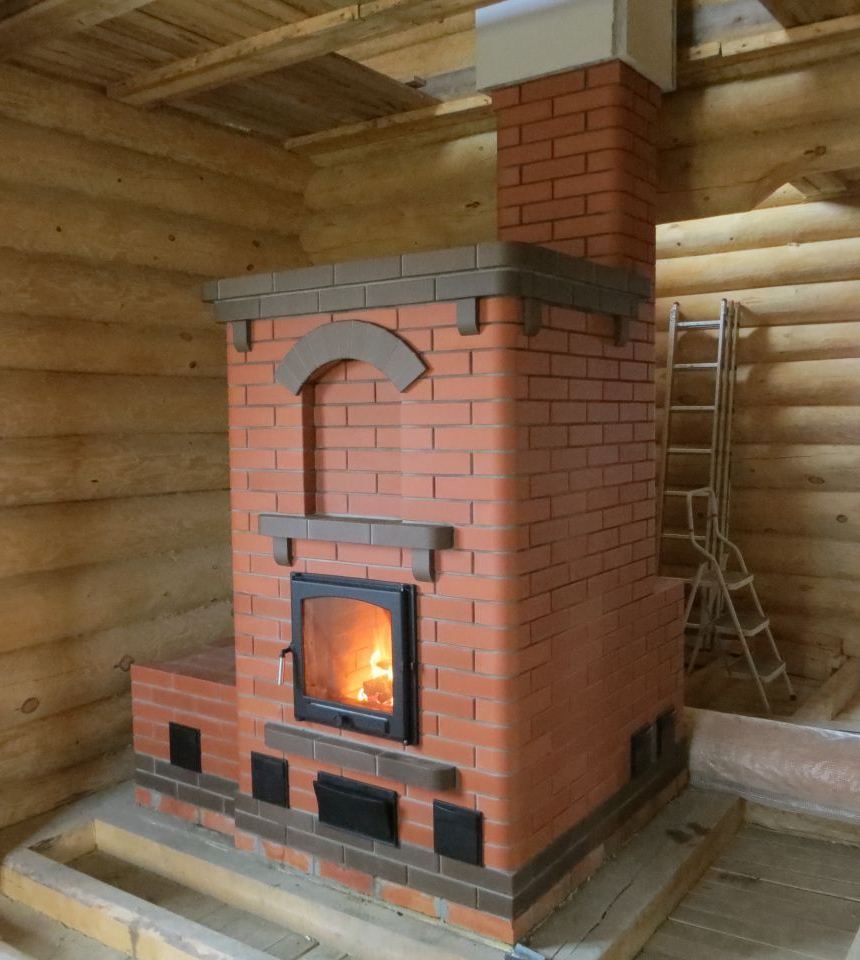

Печные сооружения из кирпича лишены отрицательных сторон металлических агрегатов. Равномерное и долгое тепло сохранится в течение нескольких часов после топки. Но чтобы протопить кирпичную печь, понадобится много дров и не менее 2 часов для нагревания кирпича.

Мастерство кладки, подготовка прочного фундамента и внушительные размеры представляют сложность при установке печи из кирпича.

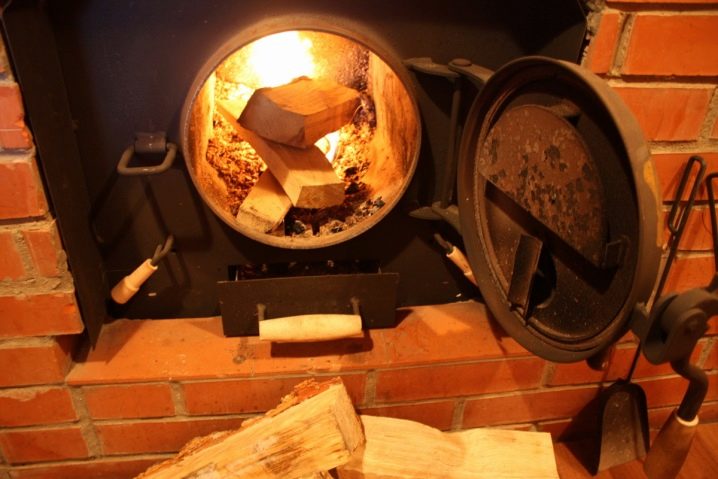

В зависимости от места загрузки топлива в конструкции печи выделяют отдельные разновидности отопительных узлов:

  • Загрузка топлива осуществляется из парной комнаты. При установке печного оборудования в парилке необходим правильный монтаж и дополнительная вентиляция. Если баня из бруса, то печь размещают по правилам противопожарной безопасности. При открытой топке происходит выгорание кислорода из помещения, поэтому нужно обеспечить качественную вентиляцию. Плюс расположения печи в парилке – постоянный контроль и возможность быстрого регулирования обогрева.
  • Топка печи находится в предбаннике. Такое местоположение актуально для дровяной печи. Это оптимально с точки зрения чистоты и удобства погрузки топлива. В этом случае предусматривается возведение каркасной стены между парилкой и предбанником.
  • Подача топлива происходит с улицы. Этот вариант подходит для мини-бань или сезонных банных дачных построек при отоплении углем. Топливо загружается со стороны улицы, что может вызвать неудобство при загрузке и контроле за печью.

Печные сооружения могут быть различной формы – цилиндрической, прямоугольной, бочкообразной, с высокими или низкими боками. В конструкцию печи, помимо топки, может включаться бак для подогрева воды и емкость для каменки.

Где установить?

Расположение печи зависит от планировки и количества помещений в бане. Основными необходимыми комнатами считаются парилка и предбанник. Дополнительно может включаться комната отдыха, душевая, раздевалка, бассейн. В идеале печь должна отапливать большинство помещений в бане.

Печное оборудование устанавливают так, чтобы были теплыми минимум две комнаты в бане. Этого можно достичь, если расположить конструкцию в простенке между парилкой и предбанником. В парилке находится каменка, бак с водой, корпус печи. В предбаннике размещают топочный отсек с камерой зольника и выходом на дверку топки.

Чтобы расположить печную конструкцию правильно, нужно знать особенности при отоплении помещений. Тепло от печки с воздушным потоком перемещается по всему пространству, равномерно прогревая комнату. Поэтому на пути теплых воздушных масс нельзя ставить препятствия и делать загромождения.

Поступление воздуха в топку печи через зольник улучшит сгорание и прогрев конструкции. Для лучшего притока кислорода топку нужно устанавливать на уровне пола или немного ниже.

Безопасное расположение печного оборудования обеспечит соблюдение при монтаже правил противопожарной безопасности:

  • Между печкой и деревянной обшивкой в парной комнате должно быть расстояние не менее 50 см.
  • Между потолком и обогревательным прибором должно быть не менее 120 см.
  • Должен быть свободный доступ к элементам печной конструкции – теплообменник, каменка, дымоотвод – в случае аварийной ситуации. Они должны находиться на допустимом расстоянии от горючих материалов.
  • Стены и потолок вокруг корпуса печки можно защитить огнеупорными экранами. В этом случае установка возможна на расстоянии в 38 см от стены и 80 см от потолка.
  • Перегородка на месте топливного канала должна быть из негорючих материалов толщиной в 12 см.
  • Между топкой и соседней стеной выдерживается расстояние в 120 см.

При планировке местоположения кирпичную печь нужно обеспечить прочным фундаментом. Легкие железные конструкции располагаются на негорючем основании пола.

Подготовка основания и стен

Объем работ по подготовке основания зависит от материала изготовления печного оборудования и общего веса конструкции. При расчете всего веса суммируют массу печки, камней в каменке, объем воды в баке, вес кирпичного экрана вокруг корпуса, массу дымоотводных труб.

Если показатель менее 700 кг, то установку производят на деревянный пол, предварительно монтируя противопожарный напольный экран. Его можно изготовить из металлического листа толщиной от 0,5 мм. Под металл подкладывают теплоизоляционный материал. Это может быть жаропрочная кремниевая керамическая плита, жаростойкая плита из керамоволокна, асбестовое полотно. Защитой от жара также послужит кирпичная подложка, облицовка участка гранитной или керамической плиткой. Предварительно нужно рассчитать нагрузку на половые балки в зависимости от их размера.

Если вес всей конструкции приходится на одну балку малого сечения, то необходимо возводить фундамент. Площадь основания зависит от габаритов печного прибора, фундамент должен выходить до 10 см от края корпуса.

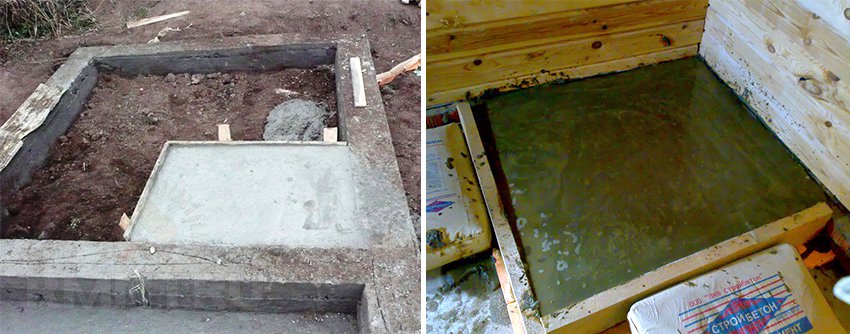

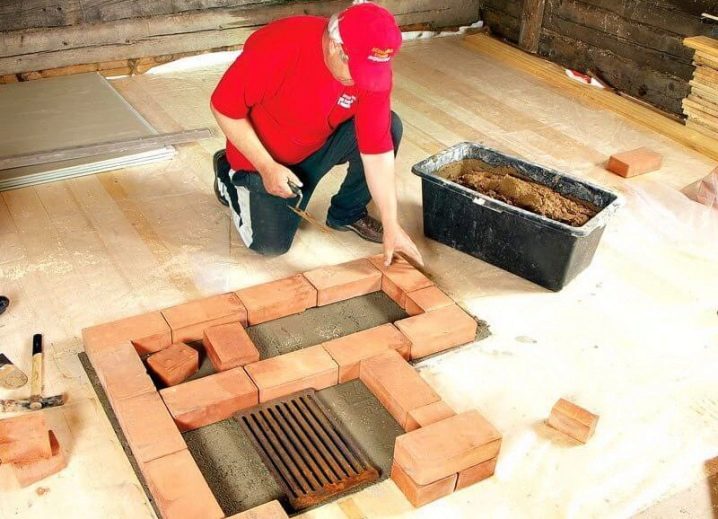

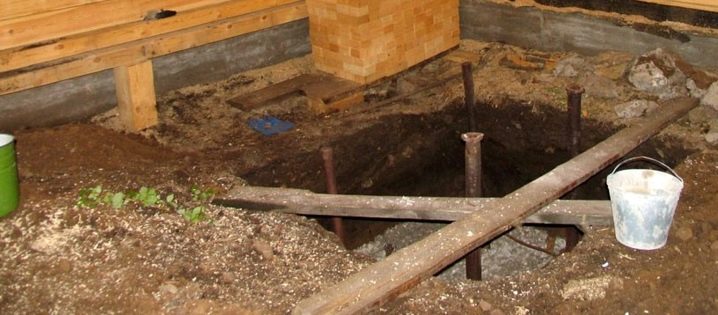

В зависимости от типа грунта на участке возводят фундамент на монолитной плите, на винтовых сваях, связанное с фундаментом бани мелкозаглубленное бетонное основание. Для качественного и надежного монтажа в работе применяется пошаговая инструкция для заливки печного основания.

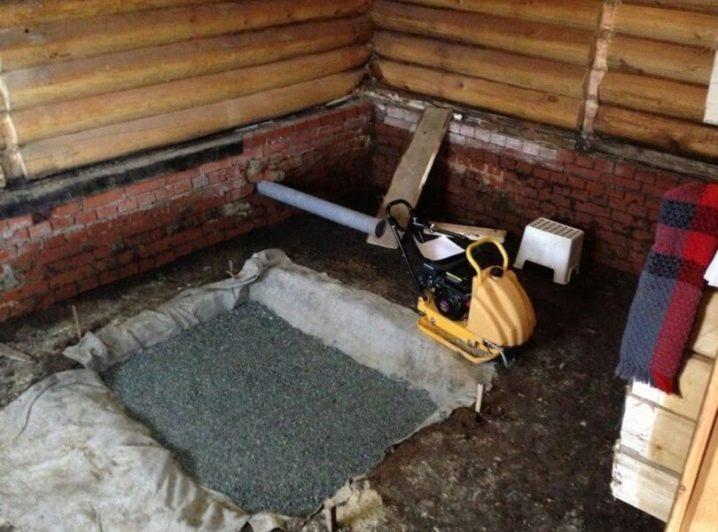

Чтобы установить печку на монолитном фундаменте, нужно выкопать котлован глубиной 120-150 см в зависимости от уровня промерзания почвы. Дно разравнивается песком и мелкофракционным гравием с последующей заливкой жидкого цемента. На гравийную подушку настилают гидроизоляционный слой. По стенкам котлована изготавливают опалубку из досок или плит.

Весь объем фундамента необходимо заполнить каркасом из арматуры. Затем все заливается бетонным раствором до уровня пола. После продолжительной просушки нужно демонтировать опалубку, заполняя пустоты песком.

Для сыпучего грунта с высоким поднятием талых вод делают свайное основание. Работу начинают с разметки нужного участка, выравнивания углов. Сваи вкручиваются по углам на глубину фундамента бани. На основание каждой сваи привариваются оголовки и швеллеры, выравнивая по высоте. На швеллеры укладывается стальной лист и скрепляется. На основу заливается слой бетона.

Фундамент с мелким заглублением до 60 см возможен только на твердых грунтах. Он изготавливается аналогично с монолитным основанием, только слой бетона будет 30-40 см без армирующей составляющей.

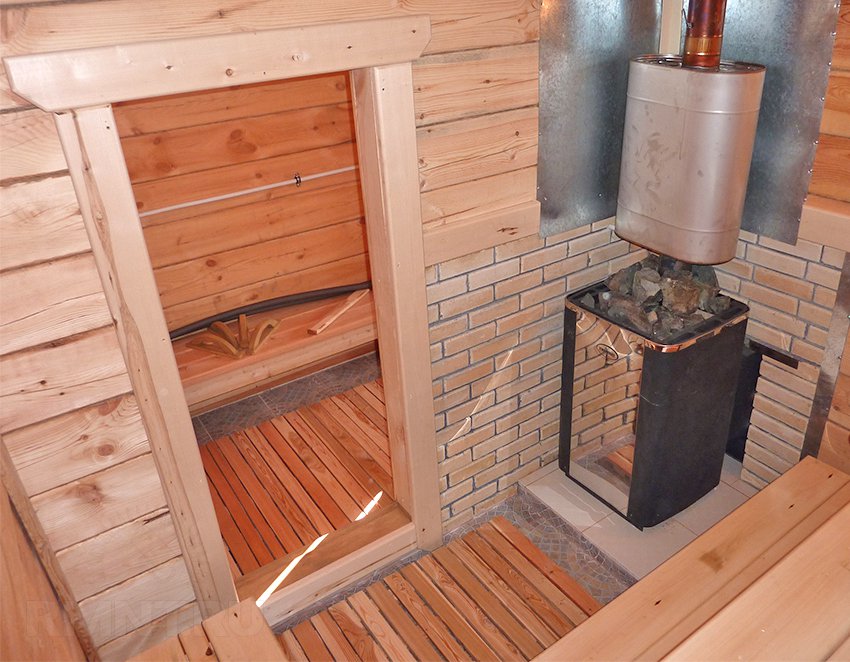

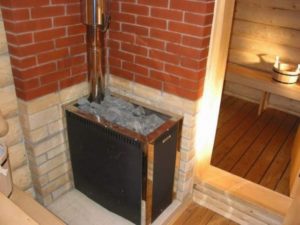

Подготовка стен рядом с печным прибором заключается в защите их от жара. Для этого стены можно оштукатурить толщиной 2-3 см, навесить защитный огнеупорный экран из негорючего материала, выложить кирпичную стенку. Кирпичная защита выполняется с зазором от стены в несколько сантиметров.

Чтобы обеспечить лучшую вентиляцию за стеной, в кирпичной кладке делают конвекционные отверстия.

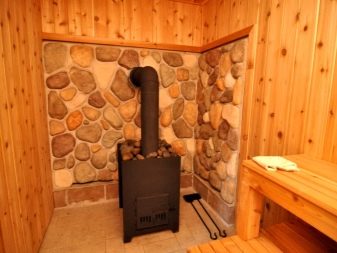

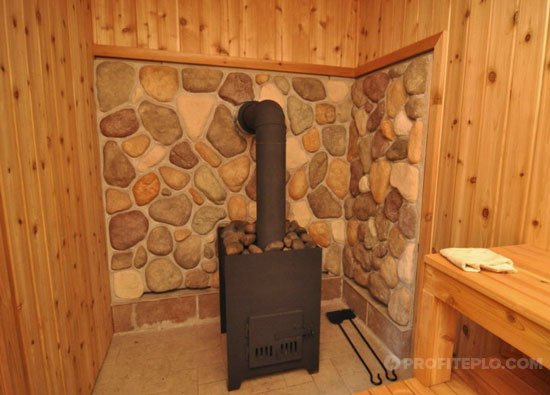

В качестве огнеупорных экранов для стен парилки можно использовать металлические листы и жаростойкие минеральные плиты. На огнеупорные плиты можно нанести финишную отделку из натурального камня, керамической плитки, мозаики, керамогранита.

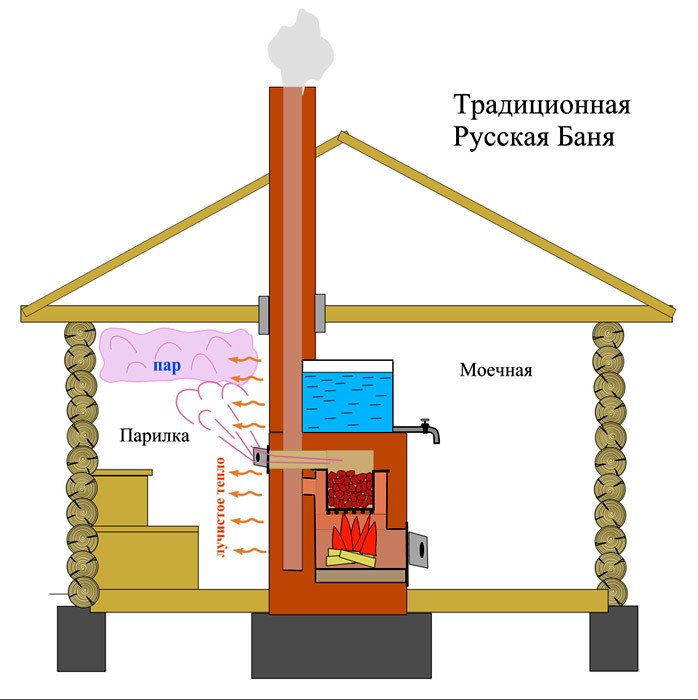

Если печное оборудование располагается в простенке предбанника и парилки с выносной топкой, то перед монтажом необходимо подготовить в стене нишу. Размер определяется в зависимости от материала изготовления стены и габаритов топочного канала.

Как правильно установить печь каменку в бане и сауне

Домашнему мастеру, решившему установить печь для бани и сауны, необходимо знание способов защиты деревянных стен от высоких температур, пошаговая инструкция установки каменки и дымохода и понимание правильного места для постройки. От качества печи для бани и правильности ее монтажа зависит не только уютная атмосфера в парной, но и пожарная безопасность здания, а главное — здоровье человека.

Приобретать печь для бани мы рекомендуем только у проверенного производителя, например, в интернет-магазине Теплодар, а как установить печь, расскажем ниже.

Виды печей каменок для бани и сауны.

Перед началом работ необходимо определится с конструкцией и видом печи. Разберем этот вопрос подробно.

Печи подразделяются на металлические и кирпичные.

Металлическая печь для бани и сауны.

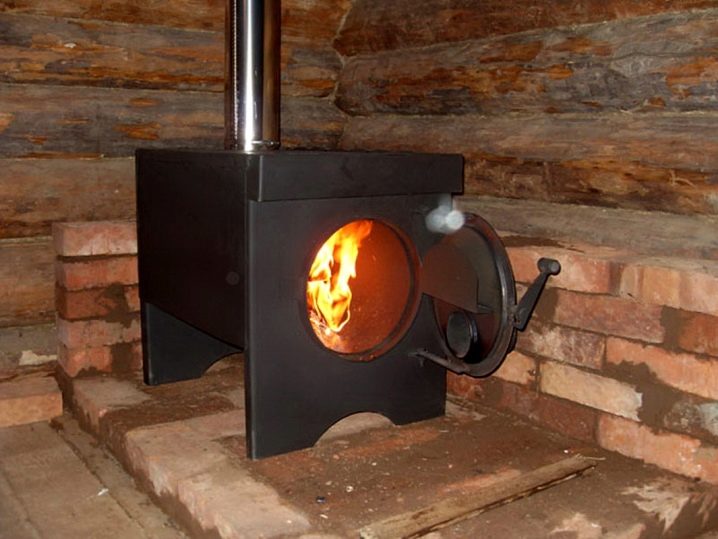

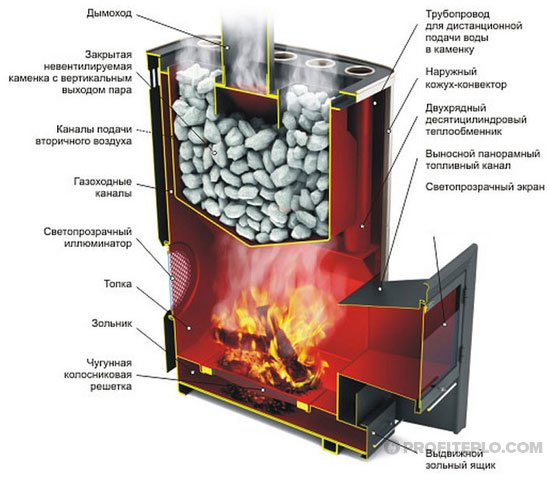

Металлическая печь – это быстрый и недорогой способ оборудовать парную надежным отопительным агрегатом. Простые модели умельцы производят из любого подручного материала. Для этих целей используют старые колесные диски, металлические емкости или изготавливают из листовой стали.

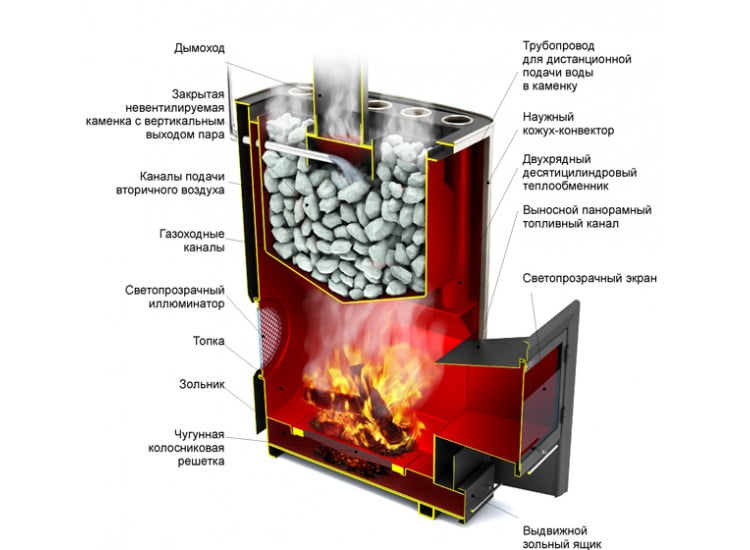

  • топка с закладкой дров;
  • зольник с поддувалом и колосниковой решеткой;
  • отделение для укладки камней;
  • дымоход.

Если позволяют средства, лучше приобрести чугунную финскую каменку, но стоимость такой печи может превысить затраты на постройку бани.

Кирпичная печь для сауны и бани.

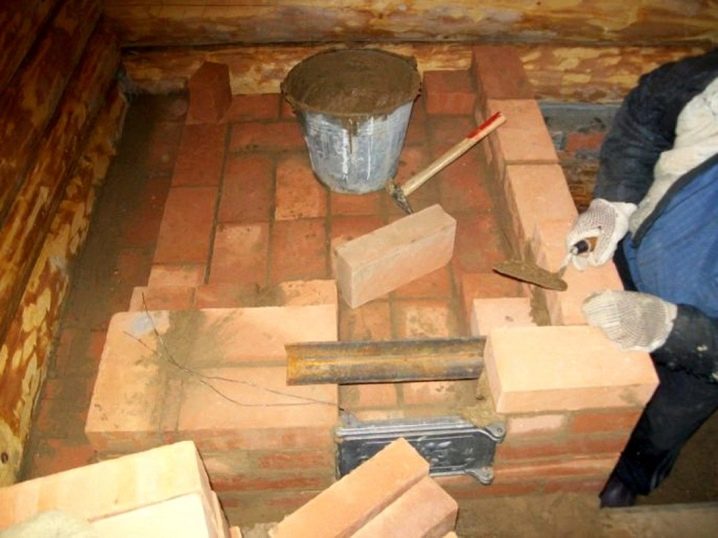

Кирпичные печи – это долгий и затратный вариант для самостоятельного строительства. Здесь понадобится умение выполнения кладки кирпича и знание конструкции и принципа действия агрегата. Но долговечность и производительность намного превосходят стальные печи. Подробнее о кирпичной печи читайте статью «Печь из кирпича своими руками«.

Особенности конструкции топочного отсека печи для бани и сауны.

Независимо от материала печи, требуется определиться с конструкцией ее топки:

1. Закладка дров производится непосредственно в парилке – это самый испытанный и популярный вариант. Здесь можно в любой момент подбросить дрова и повысить температуру.

Если до оборудовать простую самоделку дверцей из жаропрочного стекла – печь превращается в камин. Но такая конструкция имеет свои отрицательные качества:

  • в парной потребуется выделить место для запаса дров, что не добавит пространства и чистоты помещению;
  • такая конструкция способствует быстрому выгоранию кислорода при открывании и закрывании дверцы.

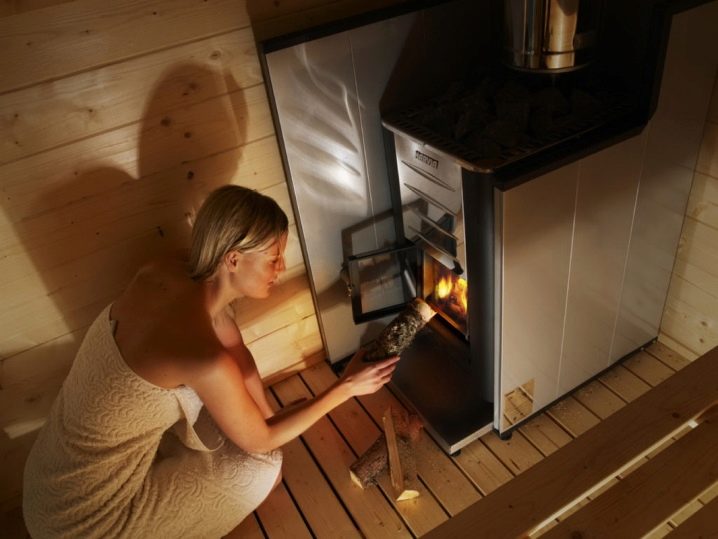

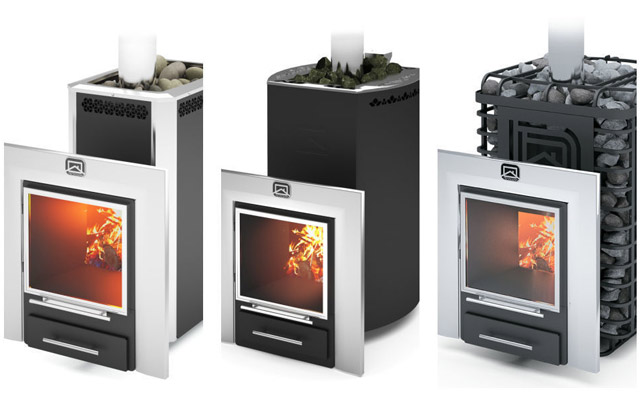

2. Постепенно вытесняет традиционный способ закладки дров, выносной тип топочного отсека. Топка выносится в помещение предбанника сквозь перегородку с помощью соединяющего короба:

  • теперь уровень кислорода в парной не изменен;
  • конструкция обеспечивает чистоту полов и сохраняет общую площадь парилки;
  • еще одно достоинство становится очевидным при отрицательных температурах – удлиненный топочный отсек способен отапливать не только парную, но и комнату отдыха.

3. Вариант, который применяется только при оборудовании походных или для обогрева однокомнатных бань – приемная часть топки выносится сквозь стену на улицу.

Неудобство заключается в ослаблении конструкции и невозможности повысить температуру и подкинуть дрова из теплого помещения.

Важно! В продаже бывают каменки, оснащенные переносными дверцами, которые можно устанавливать с разных боков топки. При самостоятельном изготовлении этот фактор следует обязательно учитывать.

Правила выбора места монтажа печи для бани и сауны.

Русские бани – это строение из бруса или кирпича с деревянной отделкой внутренней части здания. Поэтому место установки – это основной этап подготовительных работ. Это касается в основном стальных печей, но и для кирпичных каменок существуют правила СНиПа.

Критерии выбора точки установки или строительства печи.

Перед началом работ важно ответственно подойти к выбору места установки печи, а также к выбору самой печи для парной по следующим критериям:

  • мощность агрегата. Эта характеристика влияет на габариты топки, общей конструкции и величины закладки камней. Для расчета пользуются простым правилом – для отопления каждого м2 потребуется мощность печи, равная 1кВт/час;
  • конструкцией топки и места выхода дымохода. Горизонтальный отрезок трубы отвода отработанных газов должен быть не более 1 м;
  • материал стен, потолка и пола. От этого зависит выбор материала и расстояние от печи до легковоспламеняющихся поверхностей;
  • материал, из которого изготовлена каменка. Минимальное расстояние до деревянной стены от кирпичной печи – 30-40 мм.

Требования СНиПа при установке печи.

Где установить печь в бане – правила требуют выдерживать минимальные отступы от легковоспламеняющихся поверхностей при установке металлических конструкций:

1. Минимальный отступ от деревянной или другой стены из легковоспламеняющихся материалов до стальной стенки незащищенными предохранительными экранами – от 800 мм.

2. При проходе топки сквозь стену, она должна быть выполнена из негорючего материала и защищена слоем теплоизоляции от 120 мм.

3. Минимальный размер от оштукатуренного потолка до верхней части каменки – 800 мм. Этот размер увеличивается до 1200 мм, если потолок выполнен из горючих материалов.

4. Расстояние от нижней грани печи до деревянного пола, защищенного защитным экраном со слоем теплоизоляции – 130 мм.

5. При монтаже стальной каменки, фундамент или защитный экран для пола должен превышать габариты печи – минимум на 100 мм.

6. 1250 мм – это минимальный размер от дверки топочного отсека до противоположной стены.

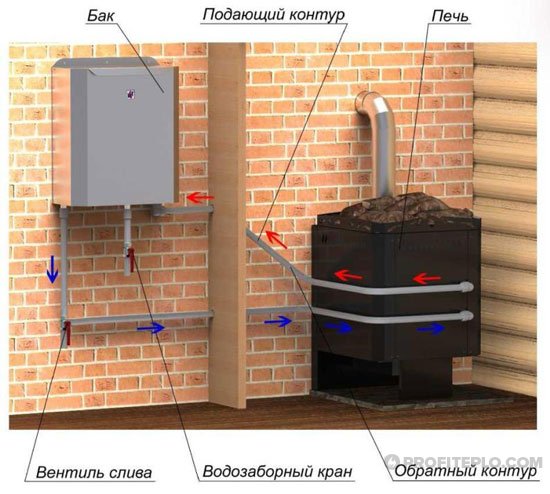

Если печи оборудованы водонагревательными баками, которые установлены на трубу дымохода или навесными сетками с камнями, расстояние до стен измеряется от этих приборов.

Важно! Не рекомендуется устанавливать отопительный прибор в глубокие ниши – такие условия значительно сокращают срок службы агрегатов.

Покупатель должен обязательно проверить сертификаты качества и паспорт на отопительную технику, в которой должен быть указан производитель, номер партии и специальный голографический знак.

С теоретическими вопросами все ясно, теперь необходимо ознакомится с ответом на основной вопрос статьи — как правильно установить печь в бане?

Пошаговая инструкция правильной установки печи каменки в бане.

Домашнему мастеру понадобится выполнить работу в несколько этапов:

  • обустройство фундамента или негорючего основания;
  • установка каменки;
  • вывод трубы дымохода на крышу;
  • обустройство защитных экранов.

Разберем каждую операцию подробно.

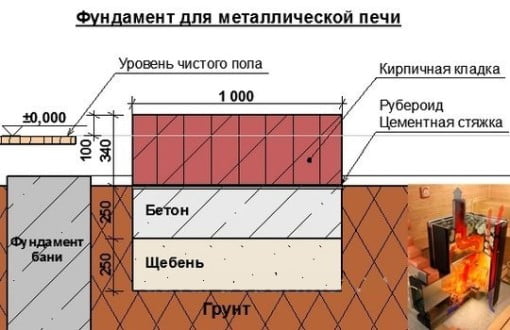

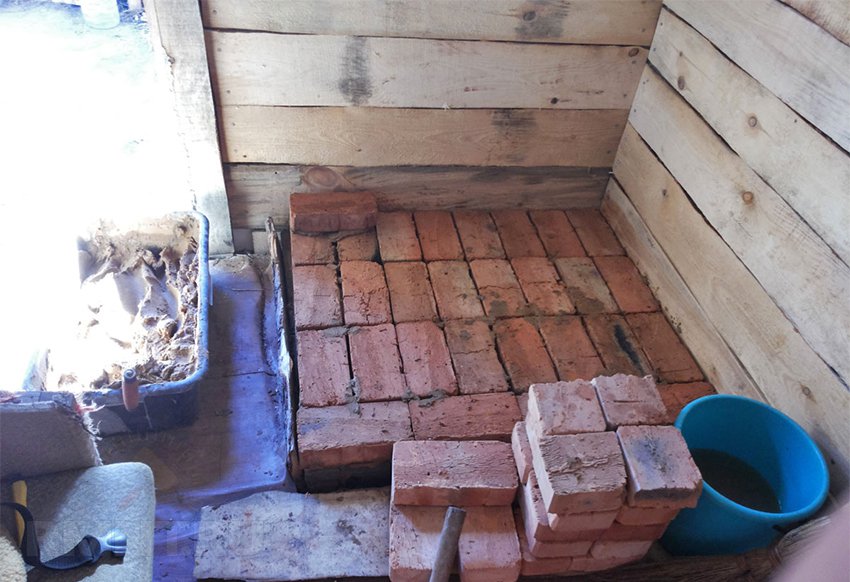

Оборудование фундамента для печи.

В этом вопросе требуется знать приблизительную массу отопительного прибора, водонагревателя и массу закладки камней. Если печь кладется из кирпича, для расчета потребуется по схеме порядовки рассчитать количество кирпичей, умножить на массу отдельного блока. При этом обязательно учитывается количество керамических и огнеупорных шамотных кирпичей.

При массе конструкции менее 700 кг, обустраивать ее отдельным фундаментом не потребуется. Достаточно будет уложить несколько рядков строительного кирпича на прочную основу, которая крепится к лагам.

Разберем подробнее вариант оборудования основания для стальной печи с массой менее 700 кг:

  • измерив, габариты каменки, к размеру добавляют 100-150 мм, так чтобы не приходилось колоть кирпичи;
  • размечают на выбранном участке контуры плиты, по углам высверливают отверстия для прохода полотна электро лобзика;
  • отрегулировав глубину реза, вырезают проем в полу. Здесь важно вытащить все гвозди и не повредить лаги;
  • на лаги укладывают лист ЦСП и сплошным слоем на цементно-песчаный раствор выкладывают 2 ряда кирпичей;
  • минимальная высота над уровнем пола 120 мм, поэтому придется использовать толстый слой раствора или первый рядок укладывают на ребро. По свежему, не застывшему слою выполняют расшивку швов, но можно обойтись и без этого просто оштукатурив основание.
Еще по теме:  Какие обогреватели самые экономичные и эффективные: инфракрасные, инвенторные, микатермические

Теперь основанию необходимо дать время на осадку и застывание раствора, и только после этого можно приступать к установке отопительного прибора.

Пошаговая инструкция установки защитных экранов на стены и каменки.

Разберем вариант установки печи с выносной топкой:

1. На поверхности стены размечают место прохода удлинителя топочного отсека. Паз должен быть больше натуральных габаритов детали на 200-300 мм. По углам высверливают отверстия большим сверлом и вырезают полость по черте разметки.

2. На месте прохода дымохода сквозь конструкцию крыши выполняют паз для установки проходной муфты. Можно вывести трубу сразу сквозь стену на улицу, но это не всегда возможно и удобно.

3. На размеченные места размещают отдельные детали печи и корректируют отверстия в стене и крыше. Затем размечают места крепления топки и муфты дымохода, высверливают тонким сверлом для захода саморезов.

4. По уровню устанавливают печь, в комнате отдыха саморезами закрепляют приемную часть выносной топки с дверцей. Отдельные части скрепляют между собой. Отверстие в перегородке обкладывают керамическим или простым кирпичом и заполняют оставшееся пространство до металла слоем теплоизоляции. Не рекомендуют использовать плиты асбеста – при нагреве и высокой влажности, материал выделяет вредные вещества для здоровья человека.

5. На поверхности стен и перегородок с помощью саморезов по дереву закрепляют обрештовку, заполняют свободные расстояния базальтовой ватой и крепят защитные экраны с зеркальной наружной поверхностью или кладут простую керамическую плитку. Зеркальная поверхность будет отражать тепло, способствовать быстрому обогреву парной. Но можно просто обложить стены кирпичом, плиткой, плитами ЦСП и другими материалами – главное, чтобы они не боялись сырости.

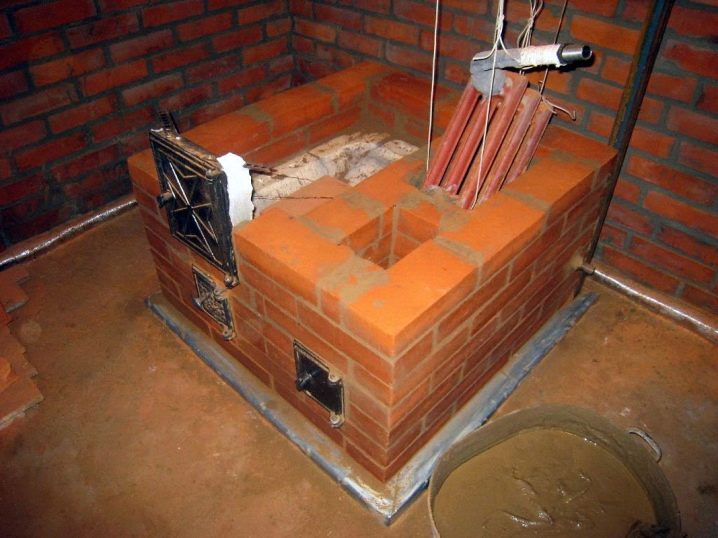

Важно! При строительстве кирпичной каменки работы ведутся по схеме – порядовке, но минимальный отступ от стен в 40 мм оставляют обязательно. Это способствует проветриванию поверхностей и не вызывает деформацию деревянных деталей.

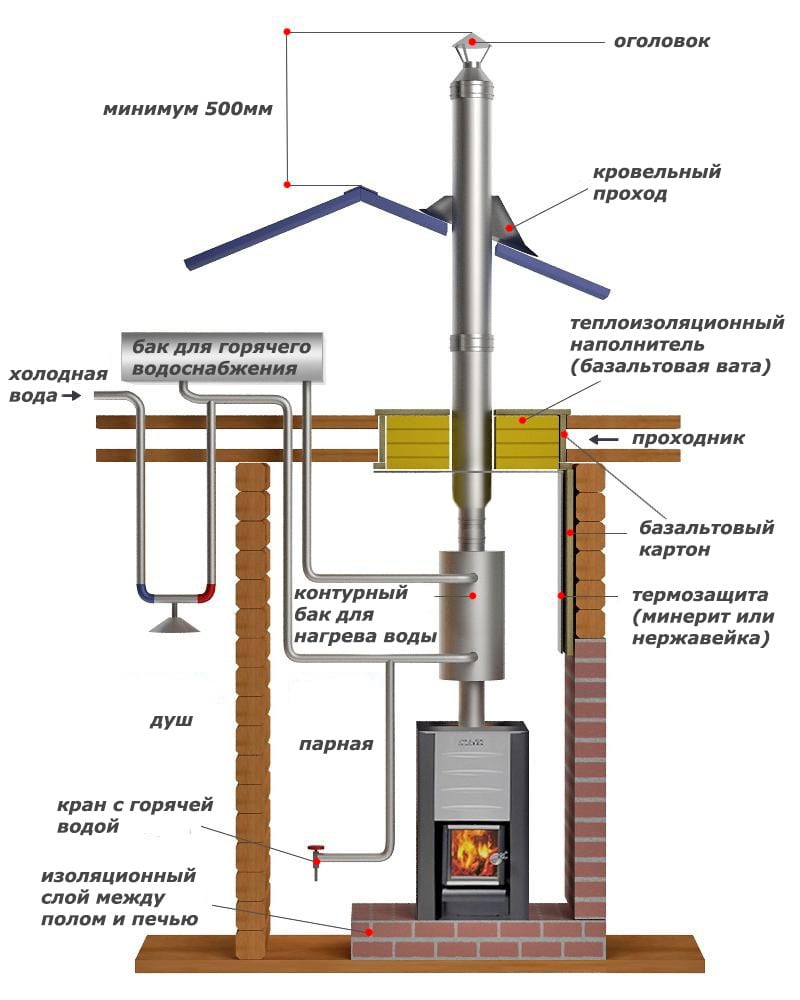

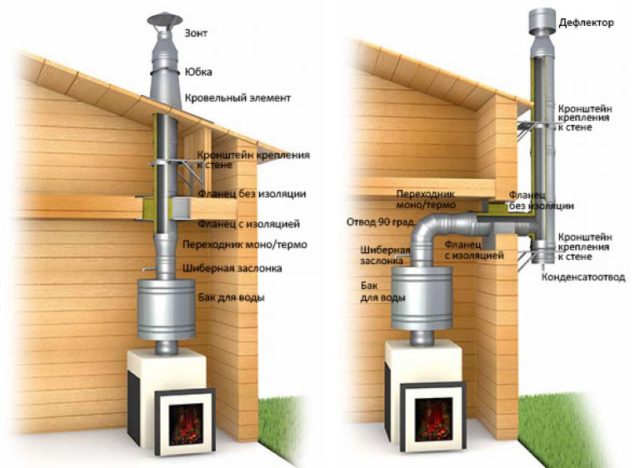

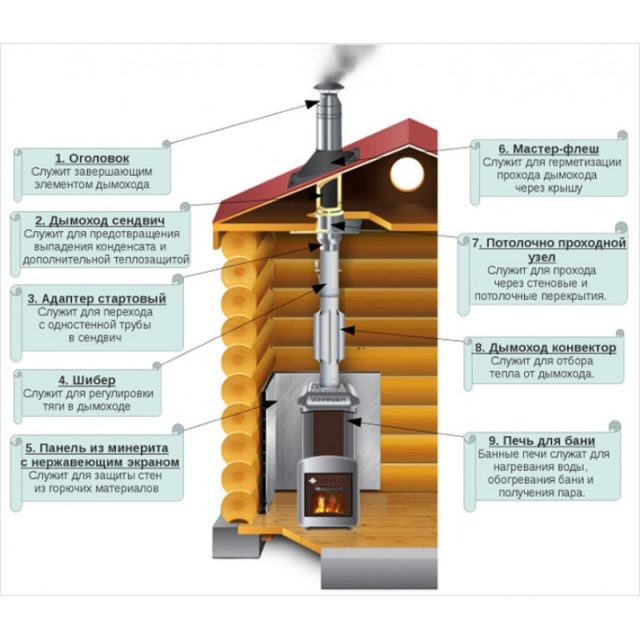

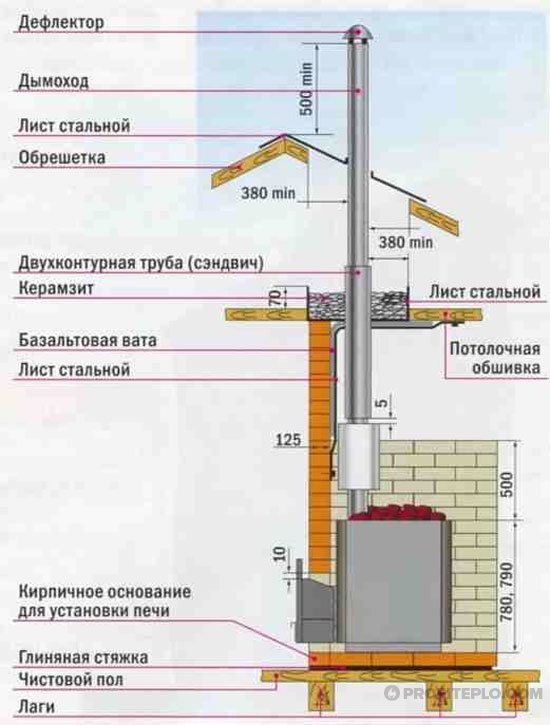

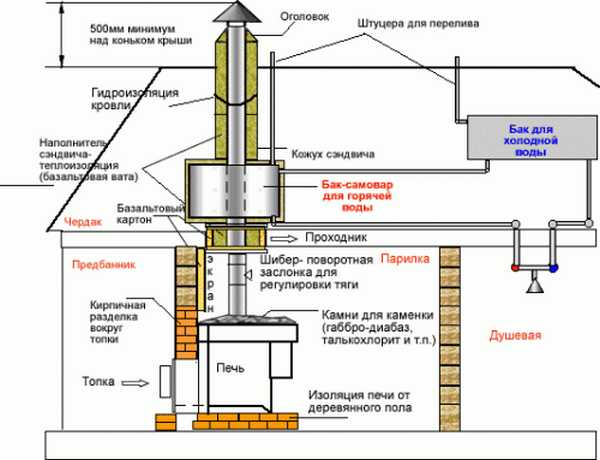

Монтаж трубы дымохода печи для бани.

Эта работа потребует выполнить несколько операций:

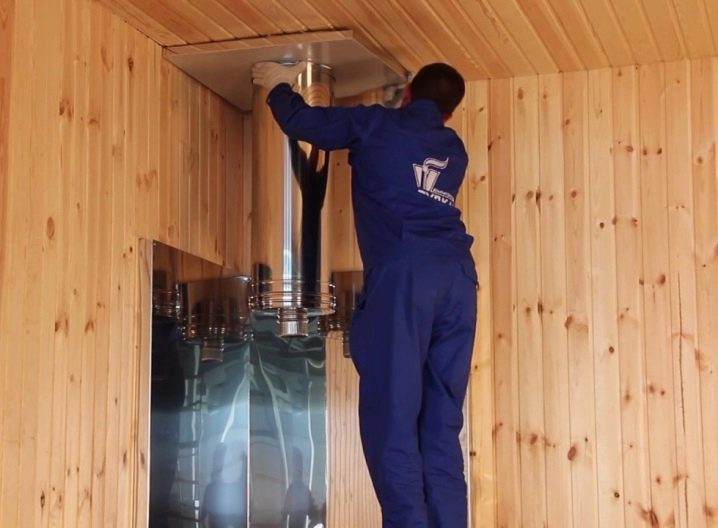

1. Для работы используют современные сэндвич-трубы. Они монтируются с помощью раструбных соединений. Основное достоинство – каждая деталь состоит из внутренней и наружной стальной трубы и внутреннего теплоизоляционного слоя. Первую трубу соединяют с патрубком дымохода, выходящим из печи. Детали закрепляют с помощью специальных хомутов.

2. Трубу выводят сквозь конструкцию крыши в подготовленное заранее отверстие, заводят специальный стакан или муфту с внутренним слоем теплоизоляции. Стакан должен плотно насаживаться на трубу.

3. Дымоход и стакан закрепляют с помощью специального хомута к деревянным стропилам на саморезы.

4. Сверху одевают защитную юбку, превышающую размер отверстия на 100-150 мм, поверхность крыши закрывают слоем теплоизоляции, затем накладывают покрытие и сверху монтируют юбку. Ее внутреннюю поверхность обрабатывают герметиком, плотно прижимают защиту к поверхности крыши и фиксируют саморезами, для герметичности места крепления под головки подложены резиновые прокладки.

5. Теперь важно предварительно проверить герметичность монтажа. Для этого выше места выхода трубы выливают несколько ведер воды и проверяют соединение внутри бани. Если есть дефекты, их снова обрабатывают герметиком, закрепляют и выполняют повторный пролив.

6. Труба дымохода должна выступать над коньком крыши на 1000 мм. Сверху ее закрывают специальным колпаком.

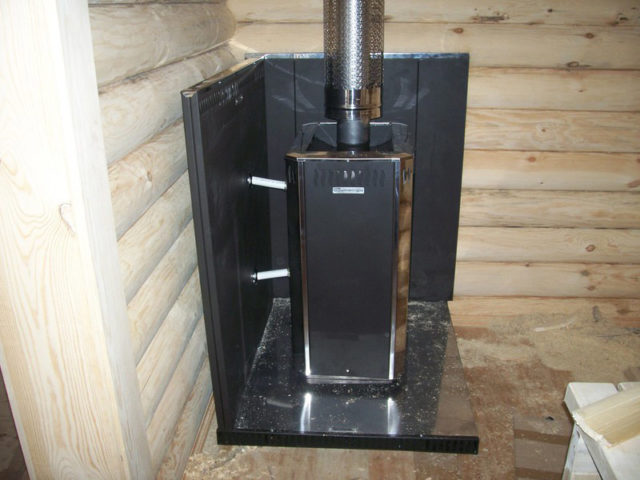

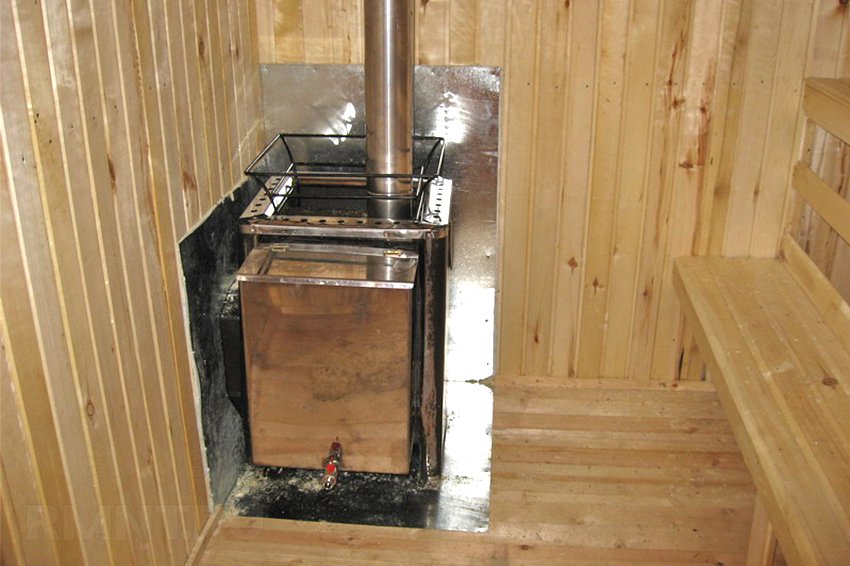

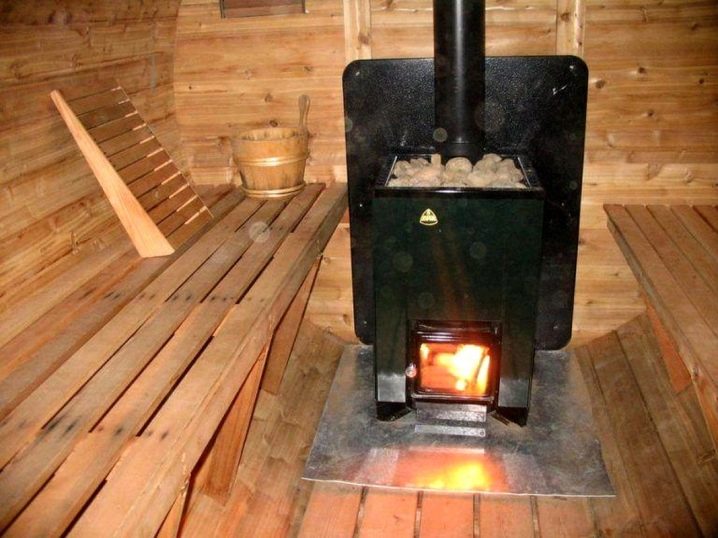

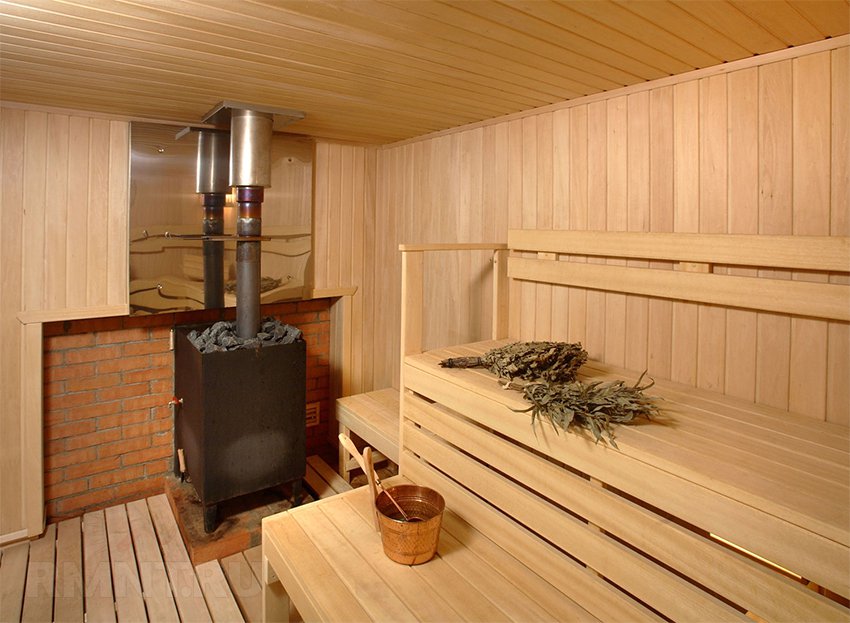

Установка защитных экранов печи.

Металл при сгорании твердого топлива нагревается и вызывает сильные ожоги при касании печи телом. По этой причине и для равномерного распределения тепла конструкцию закрывают защитными экранами. Это может быть кирпичные стены или панели из прочного теплоизоляционного материала. Каждый способ имеет свою пошаговую инструкцию.

Независимо от способа и материалов, эта работа должна проводиться с учетом требований безопасности:

  • защитный экран устанавливается не ближе 150 мм от стены;
  • расстояние от печи до защиты – 80-150 мм;
  • максимально возможная высота должна превышать габариты каменки на 250 мм;
  • в нижней части экрана должны быть изготовлены отверстия или пазы для лучшей вентиляции помещения.

В заключение отметим.

Как правильно установить печь в бане? Главное в этом вопросе аккуратность, внимательность, ответственность и знание основных моментов и этапов работы. Правильно подобрав и установив отопительный прибор в безопасном месте, и защитив его с помощью экранов — любители русской бани получают надежный и производительный агрегат. От этого зависит безопасность близких и родных людей и сохранность вашего строения.

Видео инструкция этапов монтажа банной печи и дымохода.

Как установить печь в бане: советы по правильной установке своими руками

Печь — гордость любого банщика. А правильно установленная каменка — предмет неустанного восхищения умениями мастера и прямотой его рук. Место под печь нужно готовить еще с самой закладки стен и на каждом последующем этапе вносить соответствующие изменения, так давайте же рассмотрим процесс подробней.

На что будем ставить

Ключевое значение имеет правильная подготовка места для установки печи, а если быть точнее — основания на полу. Сама по себе металлическая печь имеет вес порядка центнера, добавьте к этому закладку в 200–300 кг камней, иногда вес дополнительно увеличивается за счет бака подогрева воды.

Ввиду значительной массы печь следует ставить на прочную и обязательно твердую поверхность. Она может быть условно горючей: в этой зоне нет высоких температур, за исключением небольшого участка перед топкой, где могут просыпаться горящие угли.

В любом из вариантов место под установку печи лучше готовить на этапе закладки фундамента. Это может быть сложенная из кирпича тумба или блок железобетона, отливаемый вместе с основанием здания. Отделка этого участка производится вместе с основным полом, однако наличие массивного блока в подложке не позволит продавить стяжку.

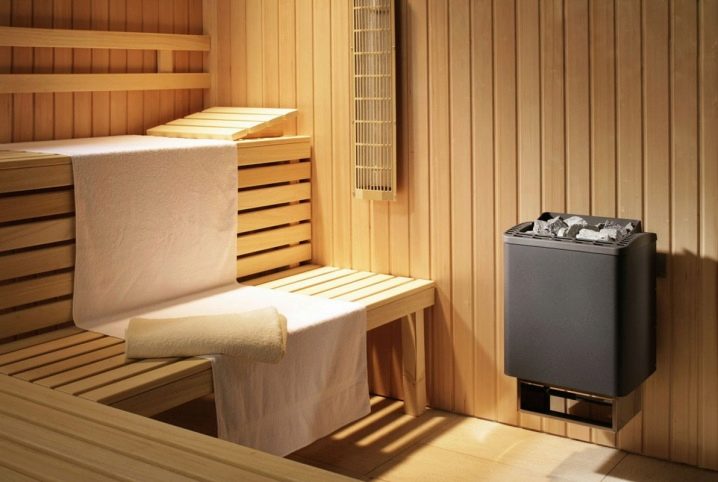

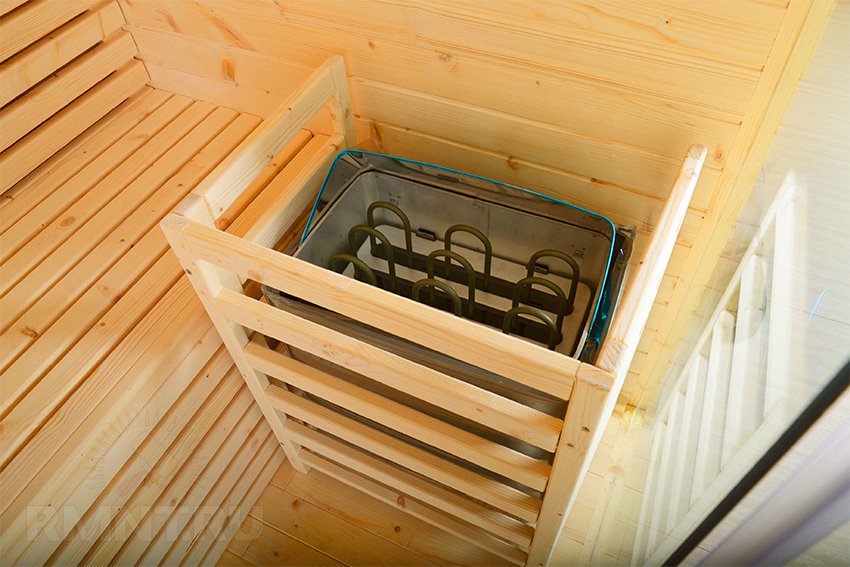

Требование не так критично для легких электрических каменок с закладкой в 60–80 кг камней. Их можно устанавливать даже на деревянный пол в сухих саунах, однако не лишним будет подложить под печь отрез листовой стали 3–4 мм толщиной. При установке на деревянный пол важно обращать внимание на форму ножек печи. Если она опирается точечно — высока вероятность, что деревянный пол будет продавлен и печь неравномерно просядет.

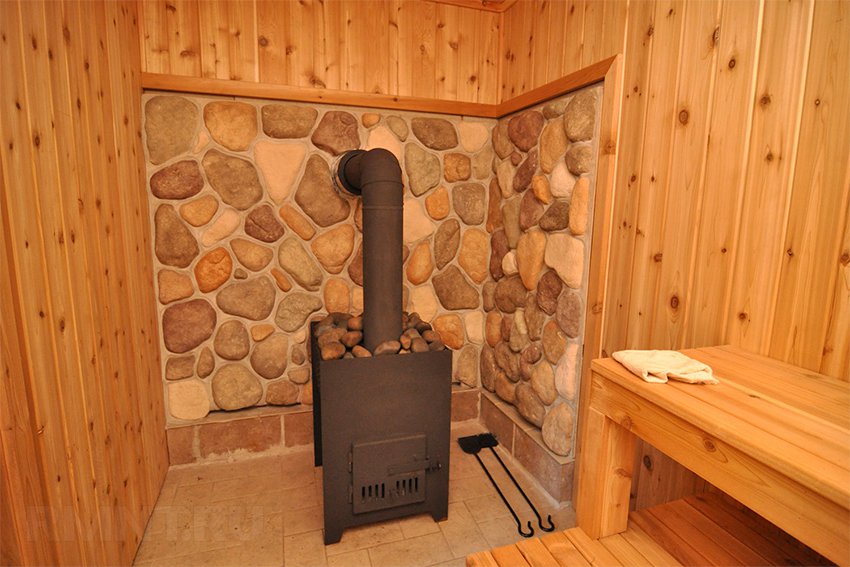

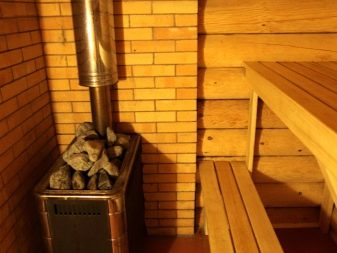

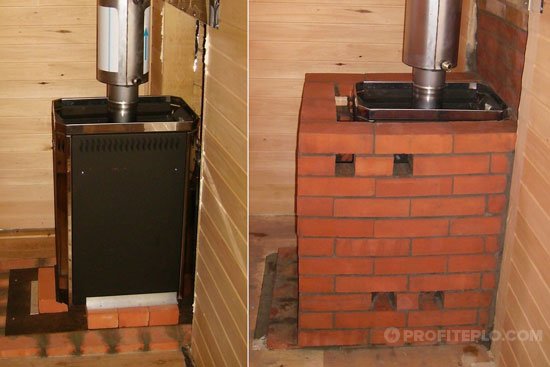

Огнеупорная обкладка

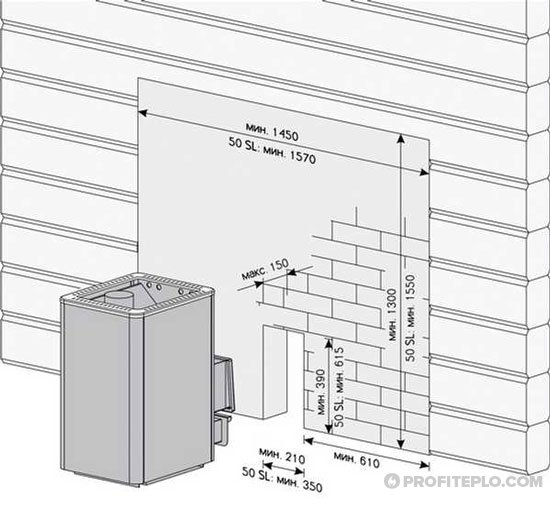

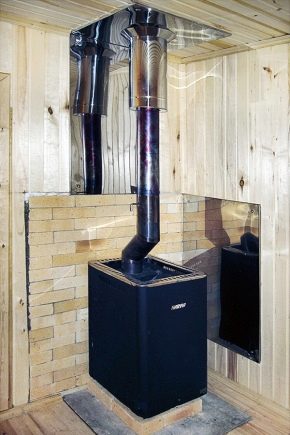

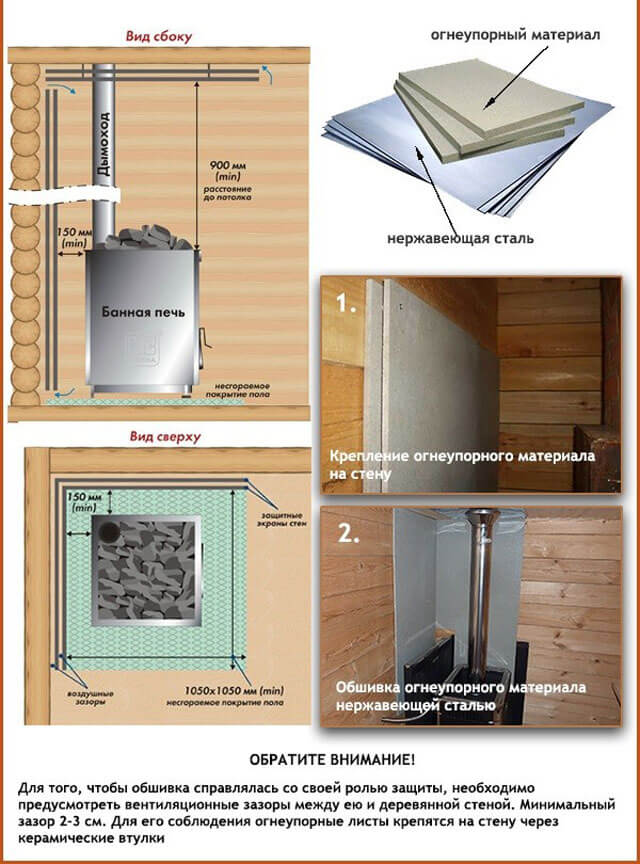

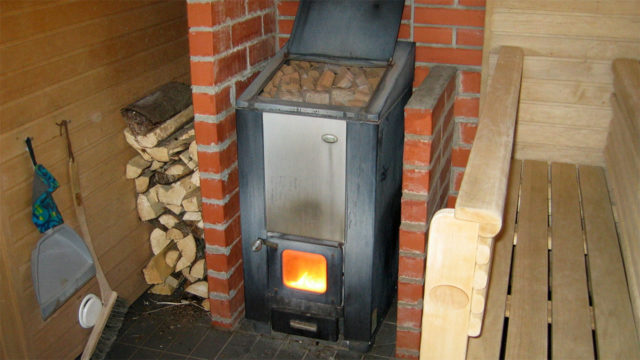

Далеко не все современные каменки имеют в комплекте теплоотражающий экран. Поскольку верхняя часть печи может разогреваться до 200–250 °С, ее установка ближе 35 см от стен не может считаться безопасной. В любом случае от интенсивного теплового излучения деревянная отделка будет сильно усыхать и потеряет в долговечности.

Чтобы не дистанцировать печь от стен, предлагается обложить их огнеупорным материалом, благо имеется целый ряд вариантов. Самый простой — клинкерный или фаготный кирпич толщиной до 50 мм. Если основа стен древесная, что характерно для каркасных построек, обкладка ведется по предварительно набитой штукатурной сетке. Деревянные поверхности также не помешает обработать огнебиозащитными составами.

Из других способов устройства теплоотражающего экрана можно предложить обкладку талькохлоритной плиткой, натуральным камнем вулканических пород или магнезитовыми плитами. Конечный выбор лучше делать, исходя из доступности материалов и их декоративной ценности для вашей парилки. Также не возбраняется использование листовой стали с покрытием термостойкой нетоксичной краской и подложкой из базальтокартона толщиной до 2 см. Очевидно, что огнеупорную обкладку печи следует проводить до обшивки стен деревом.

Края экрана следует вывести под прямоугольный борт и подштукатурить цементным раствором, чтобы отделка деревом могла быть оформлена подворотом с торцевой планкой. В конечном итоге обкладка должна покрыть стены на 35 см по обе стороны от корпуса печи. Высота обкладки сверху — не менее метра, но обычно ее продлевают вплоть до потолка.

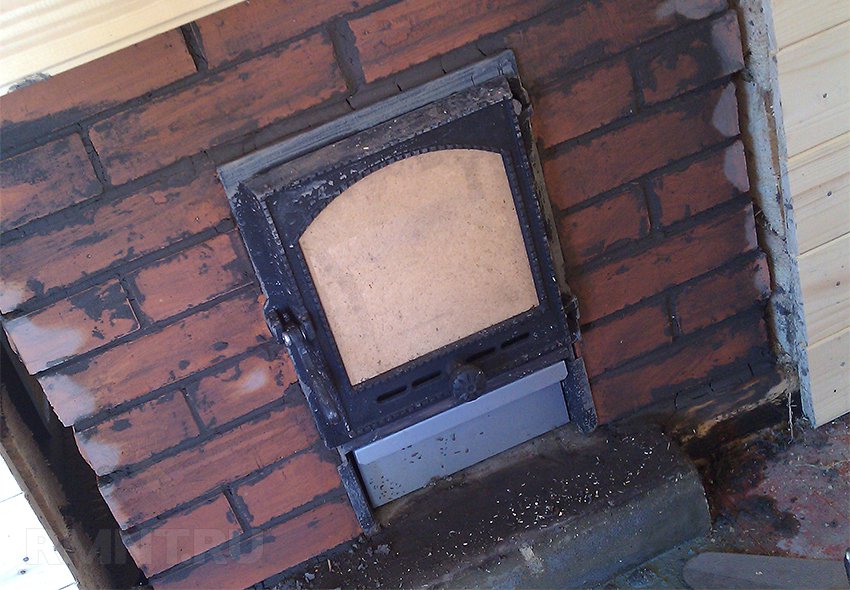

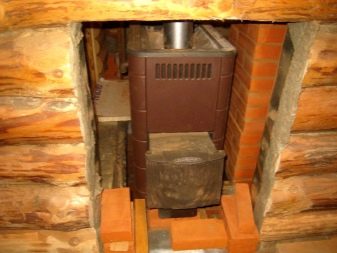

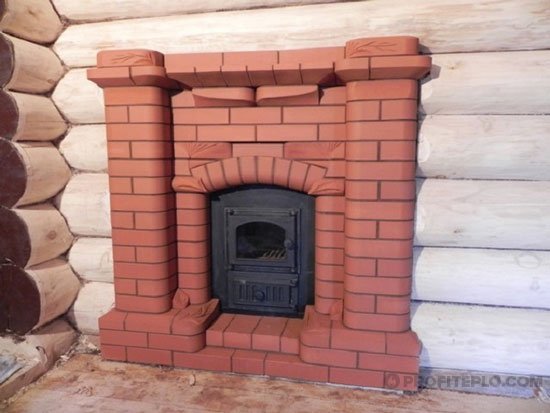

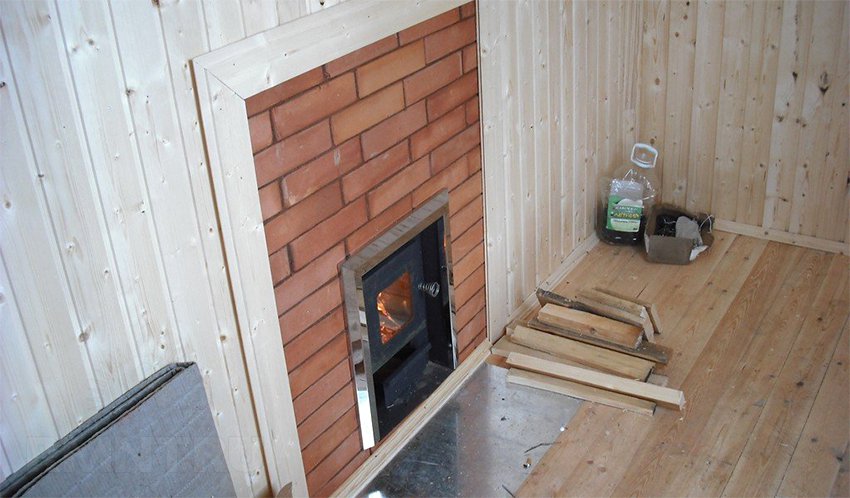

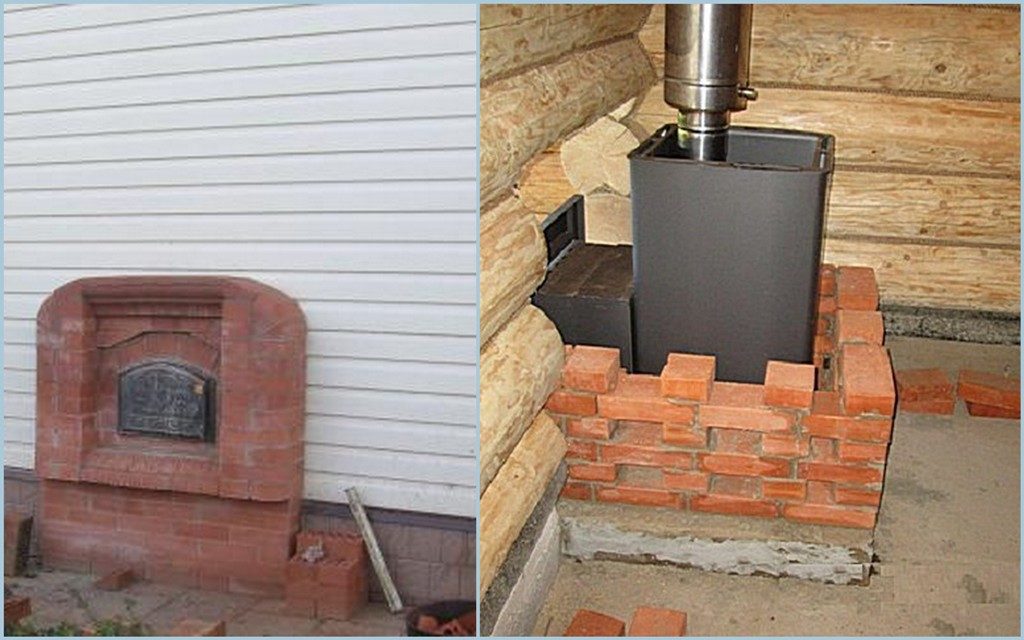

Проход топочной дверцы

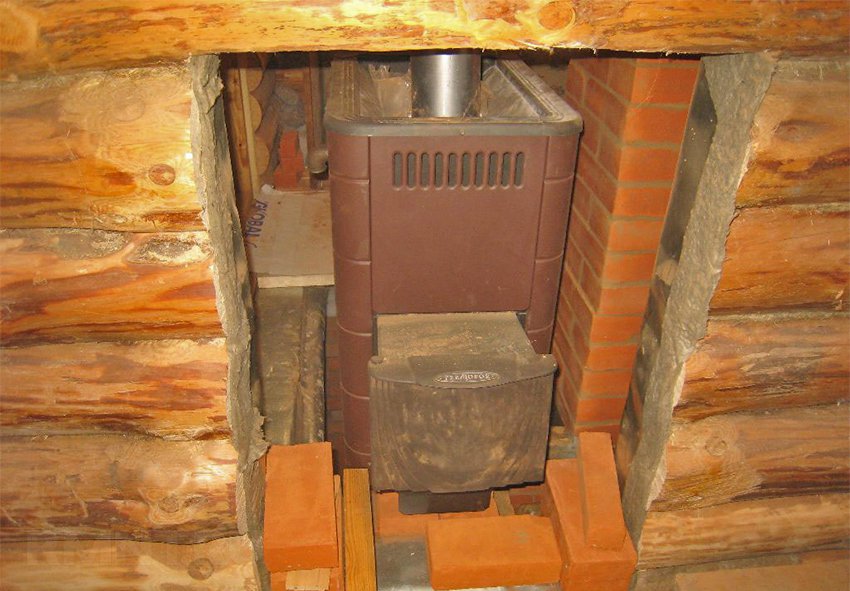

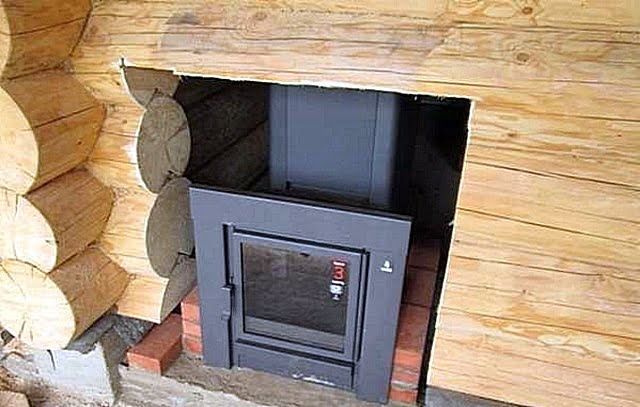

Вынесенная топка для банной печи — идеальный вариант. При горении из парилки не крадется кислород и теплый воздух, нет древесной пыли и мусора, больше свободного пространства. Такая установка представляет наибольшую сложность для самостоятельного выполнения.

Существует мнение, что баня строится вокруг печи, по крайне мере настоятельно рекомендуется устраивать перегородку между предбанником и парной только после окончательной установки каменки. Примечательно, что до строительства этой стены уже должен быть выложен теплоотражающий экран на высоту печки.

С отступом в 50 см от стенок горловины топки устанавливаются вертикально два бруса 100х60 см, они плотно примыкают к обкладке печи. Брусья выравниваются в плоскости перегородки и закрепляются посредством стальных уголков к полу и потолку. От этих балок в обе стороны устраивается каркасная стена со слоем утеплителя 100 мм, деревянная вагонка нашивается по горизонтальной обрешетке из 20 мм планок.

Пространство между брусьями закладывается пустотелым глиняным кирпичом, горловину топки нужно аккуратно обложить с обеих сторон. Связующее для кладки — смесь цемента, песка и шамотной глины в соотношении 1:2:5. Смесь глины с песком замачивается на сутки, цемент добавляется непосредственно перед использованием. Учтите, что обе стороны стены будут видны, поэтому кладку рекомендуется выполнять по стальным пруткам 10 мм толщины, а доборы аккуратно подрезать болгаркой.

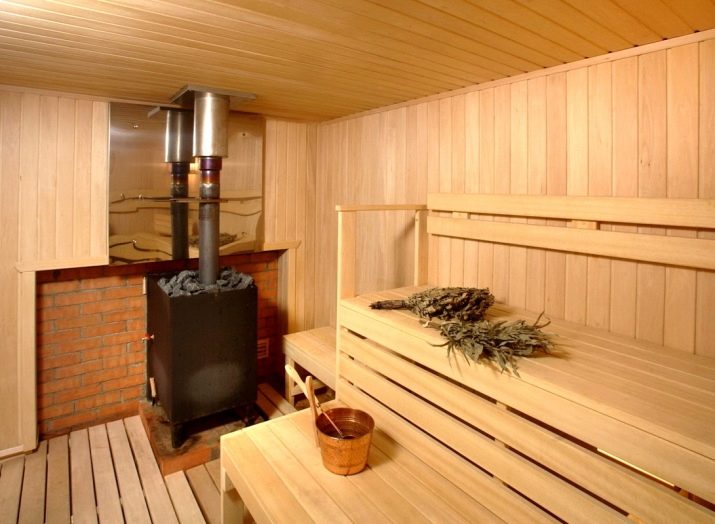

Борьба за эстетику и безопасность

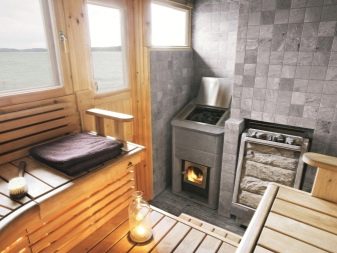

В парилке печь должна быть правильным образом облагорожена. Речь идет также и об удаленных от стен печах без защитной обкладки, вся суть последующей работы — корректно вписать металлический корпус в антураж парной и при этом упредить случайное касание о разогретые поверхности.

Первый вариант наиболее прост и оптимально подходит для печей с конвекционными камерами. Обустройство заключается в монтаже парапета высотой на 15–20 см выше каменки. Ограждение устанавливается в 20 см от корпуса при наличии штатного теплового экрана и в 35 см без него. Сам парапет состоит из вскрытых олифой штакетин 20х80 мм, возможно, с фрезеровкой краев и фигурной обрезкой оголовков. Планки прибиваются с отступом в 25–30 мм для достаточного проветривания. Основой оградки служит собранный из бруса 40х40 мм каркас: столбы на углах и по две горизонтальные перекладины в пролетах.

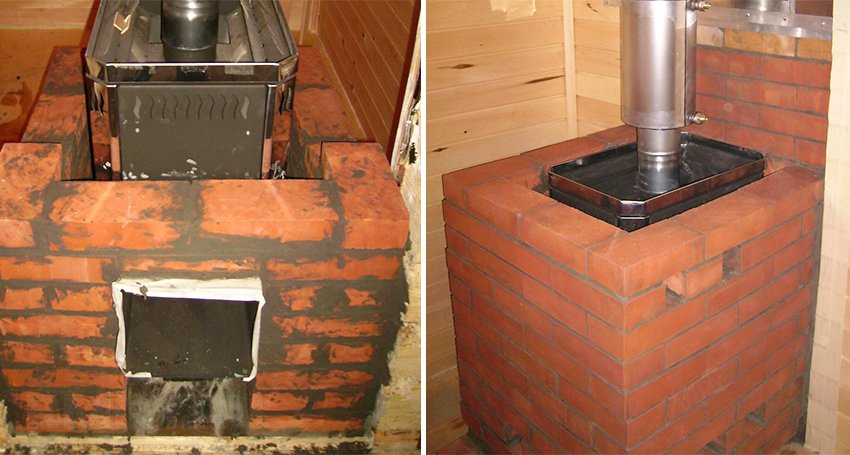

Если каменка не имеет конвекции, весьма распространена практика ее полной обкладки кирпичом. Для этого демонтируется отражающий экран или тонкий хромированный корпус, эти детали могут использоваться в разделке перекрытия под дымоход. Все, что остается — топка и каркас с контейнером для камней — обкладывается сперва в половину шамотного кирпича на чистой шамотной глине, а затем в четверть красного глиняного кирпича на цементном растворе. Верхний наружный ряд выкладывается в полкирпича с подворотом вовнутрь. При таком устройстве увеличивается инерция нагрева: парилка будет протапливаться чуть дольше, но температура при разной интенсивности горения станет примерно одинаковой.

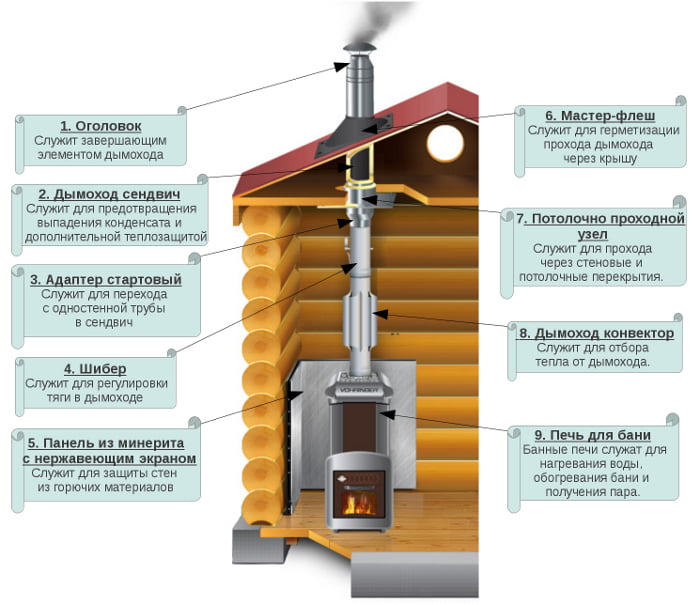

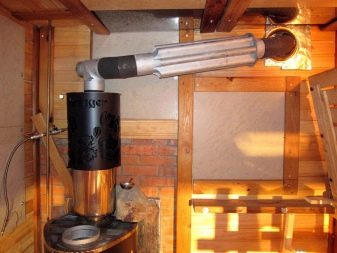

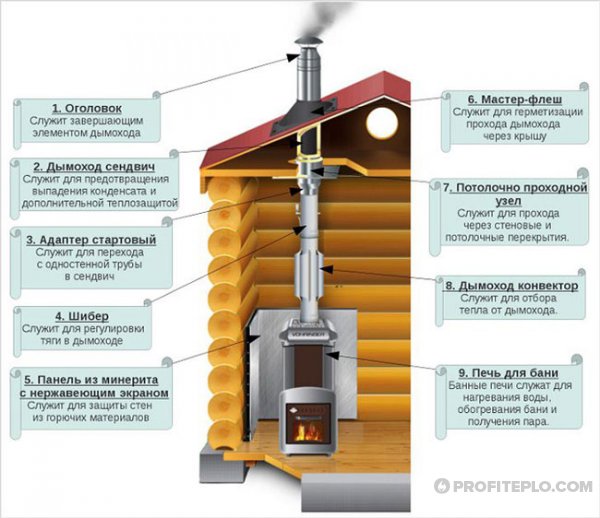

Проводим дымоход

Для отвода продуктов горения рекомендуется использовать дымоходные трубы типа «сэндвич». При этом участок в 1–1,5 метра от печки лучше устроить неизолированной стальной трубой: ей легче выполнить повороты, сохраняется возможность установки бака или змеевика.

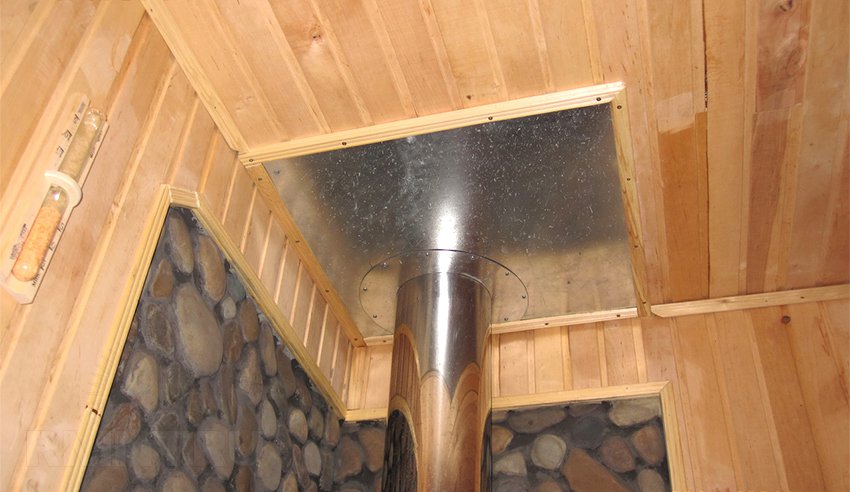

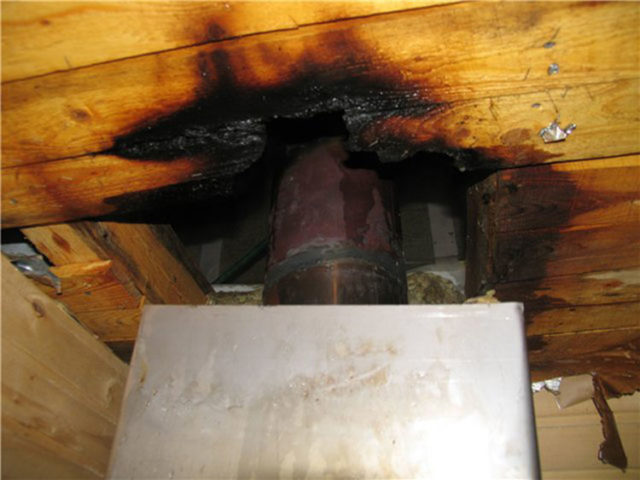

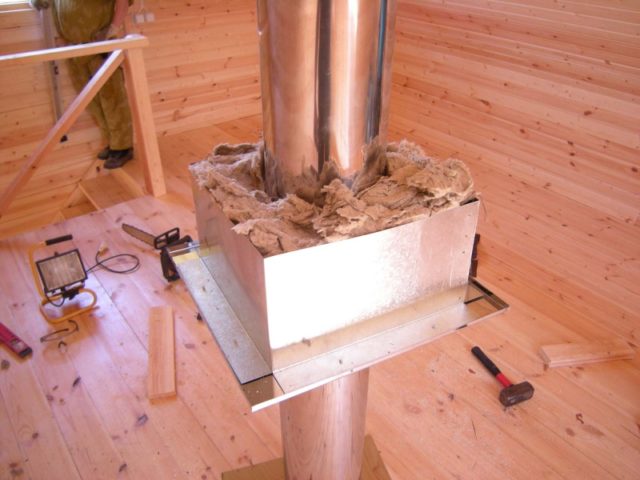

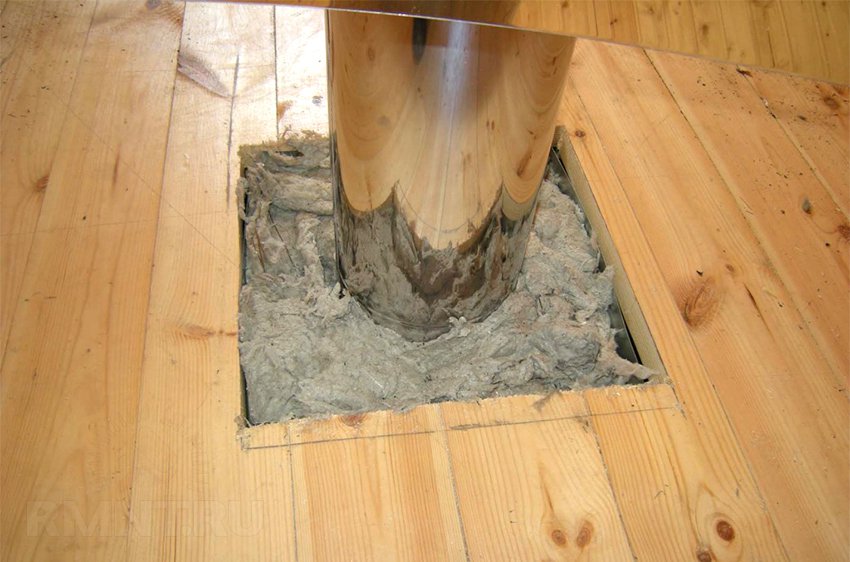

Для прохода выполняется две разделки: в перекрытии и кровле, при отсутствии чердака они оказываются совмещены. Проем в перекрытии вырезается в 25 см от кожуха теплоизоляции дымохода, пространство заполняется базальтовой ватой.

Проход через кровлю выполняется стандартной крышной разделкой с жестяным фланцем. При этом потребуется вырезать деревянные детали обрешетки в 30 см от трубы и укрепить стропильную систему. При сборке элементов дымохода не рекомендуется герметизировать раструбы, они и так обжимаются при нагреве.

Если момент упущен: печь в эксплуатируемой бане

В заключение расскажем о монтаже печи в уже построенной бане с внутренней отделкой или замене каменки. Основные требования установки вам известны, остается лишь продумать возможность внесения изменений в конструкцию стены и пола.

В общем случае на деревянный пол на лагах можно устанавливать печи до 120 кг, на цементную стяжку — до 200 кг. Для более массивных каменок потребуется вырезать фрагмент пола и снять верхний слой почвы. Далее выполняется кладка кирпичного постамента на 40–50 мм выше уровня пола. Места примыкания пола накрываются деревянным плинтусом.

Для выноса топки потребуется вырезать метровый проем в стене и отделить его двумя стойками из деревянного бруса. Для устройства огнеупорной обкладки следует удалить несколько вертикальных погонов деревянной обшивки, это именно тот случай, когда кладку проще выполнять до потолка.

Как правильно установить печь в баню: основные правила и особенности

Сердцем любой бани, конечно же, является печка. От ее вида и правильности установки зависит функционирование всего сооружения. Неправильно установленная печь не только не даст возможности эффективно париться, но и в случае кирпичной печи, может нанести вред здоровью.

Каменка в русской бане

По большому счету все печи для бани можно условно разделить на два основных вида: кирпичные и металлические. Все остальные каменки: электрические, дровяные, газовые и пр. всего лишь подвиды этих двух основных.

С типом печи следует определиться еще на этапе устройства фундамента. Если планируется кирпичная печь, то под нее требуется отдельный фундамент. Под каменку из металла фундамент не нужен, однако если потом вы будете обкладывать ее кирпичом, то может потребоваться усиление пола, а значит фундамент.

Основные правила установки печей в бане

Правильная установка печи в бане требует неукоснительного исполнения основных правил установки. Большей частью они касаются безопасности эксплуатации.

  1. Скрупулезное выполнение правил пожарной безопасности . Всем известно, что именно печи являются основной причиной возгорания. Особое внимание следует уделить стыкам трубы с потолком и крышей строения.
  2. В случае если вы планируете установить электрическую каменку, следует также позаботиться об электробезопасности . Проводка должна выдерживать максимальную нагрузку в течение долгого времени и быть проложена в сухих местах.

Обратите внимание! Каменки мощностью более 7кВт требуют трехфазного напряжения!

Правила написаны не для того, чтобы их нарушать

Общая электропроводка в бане должна с запасом выдерживать общий ток потребления от всех электроприборов.

  1. Металлические банные печи, от которых идет сильное излучение тепла, следует обкладывать кирпичом.
  2. При небольшой площади парной следует выбирать печи с экраном либо устраивать ограждение, чтобы избежать ожогов от прикосновения к нагретым частям каменки .

Выбираем каменку для бани

Правильная установка банной печи начинается с выбора ее типа. Для этого в первую очередь следует определиться, будет ли нагревать печь только парную, или все помещение. Естественно отдыхать и переодеваться зимой в промерзшей комнате не хочется, поэтому для обогрева всего помещения требуется отопление.

Схема устройства отопления одной печью

В случае если баня – отдельно стоящее строение, то подвести к ней отопление централизовано нет возможности. В этом случае для ее обогрева нужно использовать либо банную каменку, либо другие отопительные приборы. Ответить на этот вопрос следует еще до начала строительства. Для того чтобы понять какой тип вам подойдет больше рассмотрим детально их достоинства и недостатки.

Кирпичная каменка

Достоинствами кирпичных печей являются:

  • Высокая теплоемкость. Это означает, что однажды хорошо протопленная она позволит вам не только отлично попариться, но и сохранит температуру до 20 0 С в помещении даже и на следующий день;
  • Возможность отопления большого объема помещений;
  • Высокая пожаробезопасность.

Есть и свои недостатки:

  • Для установки требуется большая площадь и фундамент;
  • Длительное время протапливания (3-5 часов);
  • Высокая трудоемкость и требование специальных навыков установки;
  • Банные процедуры следует принимать только после окончательного сгорания топлива, чтобы избежать отравления угарным газом.
Еще по теме:  Какой бойлер для дома для нагрева воды выбрать

Металлическая печь

У металлической конструкции есть не менее серьезные достоинства:

  • Быстрый прогрев;
  • Малая площадь для установки;
  • Малый вес, а значит, меньшие требования к фундаменту;
  • Возможность быстрой установки своими руками и отсутствие необходимости в разрешительных документах;
  • Возможность непрерывного горения.

Последнее преимущество одновременно является и недостатком металлической конструкции, так как из-за малой толщины стенок железная печь быстро остывает.

Кроме этого железная каменка имеет следующие недостатки:

  • Более низкая, по сравнению с кирпичной пожаробезопасность. Из-за высокой температуры топливника требуется дополнительная защита стен и потолка бани;
  • Объем обогреваемого помещения значительно ниже, чем у кирпичной;
  • Невысокая толщина стенок может привести к тепловому удару.

Совет! При выборе металлической печи отдавайте предпочтение конструкциям с двойными стенками.

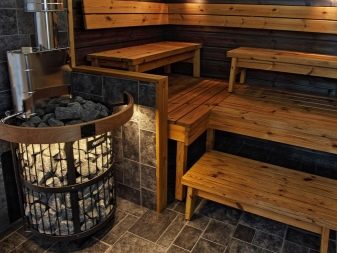

На фото – металлическая каменка в парной

Перечисленные плюсы и минусы позволят вам решить, как правильно установить банную печь и выбрать тип, который вам наиболее подходит. Цена каменок обоих типов варьируется в достаточно широких пределах и здесь сложно давать какие-либо рекомендации.

Кладка каменной печи для бани – это тема для отдельной статьи. Здесь мы рассмотрим установку железной конструкции. Наша инструкция расскажет вам, как правильно установить печь в бане.

Установка железной печи

Перед монтажом каменки, независимо от того купили ли вы ее в магазине или сварили своими руками следует определиться с местом установки. Кроме того необходимо ознакомиться с основными нормами и правилами.

Выбираем место и устанавливаем агрегат

Правила монтажа железной конструкции в бане регламентируются СНиП 2.04.05-91.

Вот некоторые выдержки из него:

  • Перед установкой требуется провести приточно-вытяжную вентиляцию;
  • Для притока воздуха следует произвести монтаж канала, находящегося ниже уровня земли;
  • Если корпус агрегата имеет ножки, приподнимающие его над полом, возможно размещение вентиляционных отверстий под его дном;
  • Сечение вентиляционного канала должно быть не мене 100 см 2 .
  • Вентиляционный канал должен быть закрыт решеткой на входе в парное помещение.

Принцип устройства вентиляции

Кроме требований СНиП правильная установка банной печи подразумевает выполнение следующих правил:

  • Монтировать агрегат следует на надежном основании, при устройстве которого используются негорючие материалы. Если печь не будет обкладываться кирпичом, то фундамент не требуется;
  • Перед топкой следует постелить теплоизоляцию и накрыть листовым железом;
  • Расстояние от каменки до стен должно быть не менее 1м;
  • Горючие поверхности стен нужно защищать металлическими экранами;
  • Желательно поместить отопительный котел в отдельном помещении.

После того, как печь установлена на основании и надежно зафиксирована можно переходить к следующему этапу.

Установка дымохода

Идеальным вариантом, конечно, будет покупка готовой трубы в специализированном магазине. Эти трубы изготавливаются по специальной технологии, препятствующей образованию нагара, а значит, более безопасны и прослужат дольше.

Изготовить трубы дымохода можно и своими руками. Для этого берутся трубы разных диаметров и вставляются одна в другую. Пространство между трубами плотно заполняется минеральной ватой.

Сэндвич-труба для дымохода

Обратите внимание! Разница в диаметрах труб должна быть не меньше 60 мм.

Вне зависимости от того как будет выводиться дымоход, через стену или через потолок, он должен проходить через специальное переходное устройство. Такие устройства должны быть установлены на всех перекрытиях или стенах, через которые проходит труба.

На фото – неправильная установка дымохода

Бункеры переходных устройств заполняют негорючим материалом. Это может быть минеральная вата, базальтовое волокно или просто керамзит. Основное условие – материал должен быть негорючим теплоизолятором и препятствовать возгоранию даже в случае интенсивного топления.

Обратите внимание! Устанавливать печь следует до начала отделочных работ в помещении.

При соблюдении всех правил правильная установка банной печи – дело не особо сложное, если тщательно выполнять требования безопасности. При использовании железной каменки следует также иметь в виду, что она дает жесткий жар, и помещение в котором она установлена, требует периодического проветривания.

Видео в этой статье поможет вам разобраться с тонкостями установки банной печи.

Установка печи в бане: пошаговая инструкция

Металлическая печь – приоритетный выбор для оборудования бани, так как готовые отопительные агрегаты смонтировать относительно несложно в сравнении с возведением полноценной кирпичной печки. Они быстрее прогреваются и удобнее в эксплуатации. Установка печи в бане требует соблюдения правил противопожарной безопасности. Кроме того, необходимо грамотно выбрать месторасположение чугунного или стального печного агрегата в парной. Пошаговая инструкция поможет выполнить весь комплекс работ самостоятельно.

Печь для сауны дровяная

Выбираем место установки

Прежде всего, следует продумать, как расположить печь, чтобы она качественно прогревала парилку (а лучше – и предбанник тоже), при этом была безопасна в эксплуатации и не мешала передвигаться по парной.

Перед тем как оборудовать баню своими руками, выбирают один из двух вариантов:

  • установка банной печи полностью в помещении парилки;
  • расположение печки дверцей топливника за пределы парной – на улицу или в смежное помещение.

Преимущество отопительного агрегата, расположенного полностью в парной, заключается в постоянном контроле процесса горения. Такая возможность позволяет своевременно подкидывать топливо, никуда не выходя. Однако, находиться в парной не очень комфортно и даже опасно. Если вентиляция недостаточна – из воздуха активно выжигается кислород. Кроме того, необходимо предусмотреть место для дров, что уменьшает свободное место. Да и в предбаннике придется установить отдельную печку, если вы хотите использовать баню круглый год.

Устройство металлической печи каменка для бани

Лучше всего поставить печь дверцей в предбанник или моечное отделение – в этом случае отапливаются оба помещения, а в парилке можно безопасно передвигаться, так как остается больше места. В предбаннике при этом необходимо предусмотреть качественную вентиляцию без сквозняков.

Если расположить печь в бане таким образом, чтобы дверца топливника выходила на улицу, то получим плюс – в помещениях практически не будет выжигаться кислород (особенно если корпус печи сделан из нержавейки). Однако при этом предбанник остается не отапливаемым и следить за печкой сложно – кто-то должен находиться снаружи, чтобы подкладывать топливо. Такой вариант установки печи практикуется, если топить предполагается углем. В этом случае в помещение не попадет угольная крошка и неприятные запахи, сопровождающие горение такого топлива.

К недостаткам выноса дверцы топливника наружу также относят сложность монтажа. Необходимо будет демонтировать часть стены или перегородки и обустроить портал с использованием негорючих и теплоизоляционных материалов – базальтового картона, шамотного кирпича.

Независимо от того, как мы располагаем печку, ее дверца должна открываться так, чтобы можно было без помех подкладывать топливо.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

  • Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
  • Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
  • Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
  • Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
  • Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

  • между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
  • стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

Схема установки печи – рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

  1. На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру.
  2. При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой.
  3. Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов.
  4. Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты. Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню.
  5. Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку. Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок.
  6. Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

Обустройство фундамента

Выбрав банную печь из чугуна, или собравшись обложить стальной агрегат кирпичом, рассчитайте общий вес, добавив объем воды в баке. Если цифра превысит 700 кг, то вам точно не обойтись без бетонного основания. В парной с бетонным полом дополнительно ничего обустраивать не требуется. Достаточно выполнить облицовку подходящей плиткой. В остальных случаях потребуется демонтировать часть пола в парной перед проведением фундаментных работ.

Обратите внимание! Если фундамент под печной агрегат создается своими руками на этапе строительства бани, важно выполнить его как отдельную конструкцию, а не часть фундаментного основания постройки. Иначе из-за разницы в тепловых нагрузках и неравномерной усадки подземная часть на стыке может разрушаться.

Инструкция по возведению фундаментного основания под печку для бани:

  1. Размеры приямка должны на 15–20 см по длине и ширине превышать габариты печи. Глубина – до точки промерзания грунта.
  2. Дно приямка разравнивается и утрамбовывается. Сверху засыпают гравий мелкой фракции (слой 20 см) и песок (слой 10–15 см). Каждый слой разравнивается и утрамбовывается. Стенки приямка гидроизолируют плотной полиэтиленовой пленкой в два слоя или рубероидом.
  3. Для монтажа арматурного каркаса используют стальные прутья и вязальную проволоку. Расстояние между концами прутьев и стенками приямка – 5 см. Каркас устанавливается на пластиковых подкладках или крепится к штырям, воткнутым в песчано-гравийную подушку.
  4. Бетонная смесь заливается и разравнивается. Важно многократно проткнуть арматурным прутом залитый бетон, чтобы удалить пузыри воздуха. От поверхности монолитной конструкции до верхней плоскости пола должно оставаться 20 см. Поверх свежезалитого бетона укладывают два слоя рубероида, скрепленные между собой битумной мастикой.
  5. После схватывания бетона (3–4 недели) поверх фундамента монтируется площадка из двух слоев кирпичей и жаропрочного раствора для печных работ. Раньше просто устанавливали печки на такую площадку (она получается вровень с полом), уложив стальной лист пред топкой. Сегодня для декора используют керамическую плитку – такую же, как и для облицовки стен.

Совет: чтобы ускорить работы, основание под печку можно целиком выложить из кирпича.

Монтаж металлической печи

Установка печи в баню выполняется на подготовленное основание. Оно должно быть горизонтальным и негорючим, выдерживать эксплуатационные нагрузки. Печку к основанию не крепят.

Если будет устанавливаться печь с выносным топливником, проем в стене закладывается огнеупорным или полнотелым красным кирпичом с таким расчетом, чтобы между стенками печки и кладкой можно было проложить листовой жаропрочный теплоизолятор. Все стыки между стеной и порталом хорошо заполняются монтажной пеной, а зазоры между корпусом печки и кирпичной кладкой – жаростойким герметиком (огнеупорной мастикой).

Установленная металлическая печь в кирпичном каркасе

Обустраиваем дымоход

Важно знать не только как установить печь в бане, но и как правильно смонтировать дымоход. По материалу изготовления они подразделяются на следующие виды:

  • кирпичные;
  • керамические;
  • металлические одностенные;
  • сэндвич.

Рассматривая, какую трубу выбрать, обратите внимание на сэндвич. Система из двух кислотоустойчивых стальных труб с теплоизолятором между ними – это основной вариант, который используется с банными печами. Одностенные трубы перегреваются и могут вызвать возгорание деревянных конструкций.

Правила установки дымохода

  1. В перекрытии выполняют разметку отверстия под патрубок-разделку из нержавеющей стали. Выполняется демонтаж перекрытия по отмеченному контуру.
  2. Деревянные элементы пропитываются огнестойким составом.
  3. Патрубок-разделка фиксируется при помощи саморезов. Промежуток между ним и перекрытием заполняется огнестойким термоизолятором (асбестовым волокном или базальтовоц ватой). Согласно требованиям противопожарной безопасности:
    • толщина слоя термоизолятора – от 7,5 см;
    • промежуток между трубой и балкой – от 13 см;
    • расстояние между дымоходом и стеной – от 38 см.
  4. К патрубку печи присоединяется отрезок обычной одностенной трубы, стык герметизируется огнеупорной мастикой или сваркой. Устанавливается задвижка-шибер.
  5. К трубе (она нужна, чтобы утеплитель в сэндвиче не сгорел при непосредственном контакте с патрубком) крепится стартовый элемент сэндвич-дымохода – переходник. Соединение герметизируют.
  6. Монтируются остальные элементы дымохода. При необходимости используются кронштейны. Трубы располагаются так, чтобы стык не попал внутрь патрубка-разделки. Устанавливается крышная разделка с теплоизоляцией. На верх трубы крепится дефлектор.

Схема установки дымохода с применением двухконтурной сэндвич-трубы

Монтаж навесного бака

Бак для воды, в зависимости от конструктивных особенностей, крепится:

  • непосредственно к боку печи или устанавливается на нее сверху;
  • наваривается на дымоход (можно установить бак вместо разделки в перекрытии);
  • подсоединяется к теплообменнику печи при помощи трубопровода.

Схема циркуляции воды

Введение в эксплуатацию

Перед тем как печь поставить на подготовленное основание, ее растапливают на улице. Это требуется для нагрева свежего лакокрасочного слоя из которого должны испариться химические вещества. В результате краска твердеет и при дальнейшем использовании неприятные запахи не появляются. Подготовленную печку можно ставить на фундамент в парной.

В специальный отсек печки-каменки укладывают специально предназначенные камни. Обратите внимание на то, что минералы с разнородной структурой при нагреве взрываются, разлетаясь осколками. Кроме того, может быть повышен радиационный фон «диких» камней.

Если поставленный печной агрегат решено облицевать, между каменной или кирпичной кладкой и металлическим корпусом следует оставить зазор.

Еще по теме:  Как обогревать каркасный дом, что лучше выбрать

Сауна или банька будет эффективно прогреваться металлической печкой, если грамотно подобрать агрегат и учесть все правила установки.

Установка банной печи своими руками. Основные правила и ошибки

Доброго времени суток, дорогие друзья!

Сегодня хочу поговорить с Вами о нюансах и основных правилах самостоятельного монтажа печи в бане. Надеюсь, что эта информация принесет пользу и позволит избежать ряда ошибок. Почему появляется желание сделать эту работу своими руками? Ответ простой – экономия денежных средств, которые нужно отдать профессиональным мастерам за выполненную работу.

Самостоятельный монтаж печки всегда доставит огромное удовольствие ее владельцу и вызовет гордость за проделанную работу. Правильный монтаж «сердца бани», исключает риск возгорания и опасность для жизни посетителей.

Установка банной печи без ошибок и «косяков» позволит обустроить великолепное место для релаксации и отдыха всей семьи. И собственные усилия, при этом, не пройдут даром.

Из этой статьи вы узнаете:

Критерии выбора отопительного устройства

Установка банной печи начинается после ее приобретения. При выборе устройства для обогрева помещений для проведения теплолечения рекомендуется учитывать ряд отличительных характеристик изделий. К ним относятся:

  • отапливаемая площадь и планировка бани;
  • место размещения топки: внутри парилки, смежной комнаты, с выносом на улицу;
  • габаритные размеры, конфигурация, вес устройства для создания комфортный микроклимат в банных помещениях, предназначенных для проведения качественного теплолечения;
  • мощность печи, которая должна соответствовать объему парной;
  • соответствие цены изделия, качественных, эксплуатационных характеристик;
  • расход топливных ресурсов, обуславливающих получение тепловой энергии в бане и скорость прогревания помещений;
  • компания-производитель банной печи.

Учет таких критериев позволит стать владельцем наилучшего варианта банной печи, который будет соответствовать Вашим пожеланиям, предпочтениям и финансовым возможностям. В наши дни среди широкого ассортимента изделий железные банные печи чаще всего привлекают внимание потребителей.

Сегодня мы рассмотрим правила установки именно таких моделей внутри строения. Хочется также обратить Ваше внимание на многофункциональные агрегаты со специальным нагревателем бака для воды. Он называется теплообменником. Установка теплообменника происходит в производственных условиях. Покупка многофункциональных банных печей, по моему мнению, считается правильным, рациональным и экономически выгодным решением.

Этапы установки и схема монтажа

Итак, Вы купили печь для бани, и теперь, когда встал вопрос о правильной ее установке, я расскажу об основных этапах ее монтажа. В их перечень внесены:

  • выполнение основания;
  • выбор места для установки топки
  • подготовка стеновых поверхностей и потолка для придания им огнеупорных свойств;
  • сборка всех элементов агрегата и первая его протопка во дворе;
  • установка печи с каменкой и топкой на подготовленные места в бане;
  • монтаж дымохода;
  • испытание функциональности агрегата в помещении и его запуск в эксплуатацию.

Каждый этап монтажа агрегата должен выполняться в соответствии с требованиями СНиПа 41-01-2010 и других нормативных документов, информирующих о правилах установки и безопасного использования печного отопления. Теперь подробно рассмотрим каждый из них.

Обустройство фундамента под печь

Для качественной, надежной работы устройства для обогрева помещений, правильное обустройство фундамента под печь играет важную роль. Основание должно быть ровным, прочным и выдерживать статическую нагрузку от массы агрегата. О том, как правильно его сделать, можете почитать в этой статье.

В соответствии с требованиями пожарной безопасности на пол необходимо укладывать несколько слоев огнеупорных материалов, препятствующих возгоранию. К наиболее распространенным из них относятся асбестовый картон, толщиной не менее 12 мм, и металлические листы толщиной от 1 до 1,5 мм.

Площадь основания должна быть шире габаритных размеров банной печи на 3 см — 5 см и не менее 50 см от дверцы топки. И только при установке печи с выносной топкой, которую размещают за стенами строения на улице или в предбаннике, площадь основания может быть уменьшена.

Правильное размещение топки

При установке топки, кроме выносного варианта, рекомендуется правильно выдерживать расстояние между печкой и стенами помещения. Между ее дверцей и противоположной стеной должно быть не менее 1,5 метра. Расстояние от задней и боковой поверхности корпуса до стен строения необходимо выдерживать в пределах от 0,5 метра до 1 метра.

Подготовка стеновых поверхностей и потолка

На этом этапе выполняется установка экрана, выполняющего разные функции. А если конкретно, то для защиты посетителей от ожогов, улучшения внешнего вида интерьера, регулировки теплых воздушных потоков в помещении. Он обеспечивает надежную защиту стен от возгорания и повышает степень огнестойкости помещения.

Для экранирования стен можно использовать минерит, асбоцемент, базальтовый картон, а для финишной отделки использовать листы металлопроката или облицовку из плитки, которая отличается повышенной устойчивостью к возгоранию. Эти материалы пригодны и для защиты потолочной поверхности от высоких температур.

Сборка агрегата и его первая протопка во дворе

Сборка банной печи не подразумевает монтаж всех ее конструктивных элементов. На этом этапе, руководствуясь инструкцией производителя, нужно просто растопить печь и проверить её функциональность на улице.

На этом этапе также происходит проверка качества камней для печи. Появление неприятных запахов при их нагреве указывает на наличие в них соединения серы, которая под воздействием высоких температур образует окислы. Они в свою очередь во влажных условиях превращаются в серную кислоту, представляющую агрессивное, опасное для жизни человека химическое соединение.

Такая ситуация и обуславливает необходимость проведения первой протопки с заполненной каменкой на улице. Хотя, скажем честно: такая операция выполняется крайне редко и полностью игнорируется многими людьми.

Монтаж дымохода

Правильная установка дымохода предусматривает выполнение определенных мероприятий. К ним относятся:

  • разметка будущей проходки через потолочную поверхность;
  • выпиливание квадрата под разделочный короб с зазором, величина которого будет соответствовать толщине теплоизоляционного материала;
  • обработка древесины вокруг выполненного отверстия антипиренами;
  • установка и закрепление короба, так называемого ППУ (потолочно проходной узел);
  • засыпка керамзита в ППУ, минеральной ваты вовнутрь конструкции и последующая ее отделка снаружи базальтовым картоном;
  • установка трубы одностенной, состоящей из двух частей и шибера, представляющего собой заслонку, на выходной патрубок дымохода и переходника на сэндвич;
  • выведение сэндвича через короб и отверстие на крыше;
  • герметизация отверстий после установки «флешки» снаружи крыши;
  • установка дефлектора и искрогасителя на верхушке трубы;
  • термоизолирование прохода через крышу (если этого требуют условия).

В качестве замены дымоходам сэндвичам можно применять керамические альтернативы, которые считаются наилучшим вариантом для отведения продуктов горения, и конструкции из жаростойкой нержавеющей стали марок AISI 310, 316L, 321. Места соединений металлических дымоходов должны быть выполнены герметично и качественно. При необходимости можно применить специальный термостойкий герметик.

После выполнения всех вышеперечисленных этапов ваша печка будет готова к эксплуатации.

Распространенные ошибки при самостоятельном монтаже банных печей

Хочется обратить Ваше внимание на распространенные ошибки при установке печного оборудования. К ним относятся:

  • не соблюдение требований, правил безопасного использования банных печей;
  • выполнение теплоотражающих экранов из горючих материалов;
  • отсутствие средств пожаротушения (повесьте на входе обычный, хотя бы пятилитровый углекислотный огнетушитель);
  • использование некачественных камней для каменки и эфирных масел, не разбавленных водой, во время нахождения в парной;
  • выполнение кожуха для дымохода без вентиляционных зазоров, необходимых для циркуляции горячего воздуха;
  • установка железной печи прямо на деревянный пол без подготовленного основания;
  • использование дымоходов низкого качества;
  • нежелание проконсультироваться с профессиональными мастерами по монтажу печного отопительного оборудования.

Обратите внимание на эти ошибки, избегайте их и тогда банные процедуры принесут Вам огромное наслаждение, бесценную пользу для здоровья, прекрасное настроение, а также понимание того, что жизнь — прекрасна и удивительна!

Цитата мудрости: Не каждый, кто ищет и старается, находит, не каждый, кто уходит, возвращается (Ас-Самарканди).

Как установить печь в бане: советы по правильной установке своими руками

Печь — гордость любого банщика. А правильно установленная каменка — предмет неустанного восхищения умениями мастера и прямотой его рук. Место под печь нужно готовить еще с самой закладки стен и на каждом последующем этапе вносить соответствующие изменения, так давайте же рассмотрим процесс подробней.

На что будем ставить

Ключевое значение имеет правильная подготовка места для установки печи, а если быть точнее — основания на полу. Сама по себе металлическая печь имеет вес порядка центнера, добавьте к этому закладку в 200–300 кг камней, иногда вес дополнительно увеличивается за счет бака подогрева воды.

Ввиду значительной массы печь следует ставить на прочную и обязательно твердую поверхность. Она может быть условно горючей: в этой зоне нет высоких температур, за исключением небольшого участка перед топкой, где могут просыпаться горящие угли.

В любом из вариантов место под установку печи лучше готовить на этапе закладки фундамента. Это может быть сложенная из кирпича тумба или блок железобетона, отливаемый вместе с основанием здания. Отделка этого участка производится вместе с основным полом, однако наличие массивного блока в подложке не позволит продавить стяжку.

Требование не так критично для легких электрических каменок с закладкой в 60–80 кг камней. Их можно устанавливать даже на деревянный пол в сухих саунах, однако не лишним будет подложить под печь отрез листовой стали 3–4 мм толщиной. При установке на деревянный пол важно обращать внимание на форму ножек печи. Если она опирается точечно — высока вероятность, что деревянный пол будет продавлен и печь неравномерно просядет.

Огнеупорная обкладка

Далеко не все современные каменки имеют в комплекте теплоотражающий экран. Поскольку верхняя часть печи может разогреваться до 200–250 °С, ее установка ближе 35 см от стен не может считаться безопасной. В любом случае от интенсивного теплового излучения деревянная отделка будет сильно усыхать и потеряет в долговечности.

Чтобы не дистанцировать печь от стен, предлагается обложить их огнеупорным материалом, благо имеется целый ряд вариантов. Самый простой — клинкерный или фаготный кирпич толщиной до 50 мм. Если основа стен древесная, что характерно для каркасных построек, обкладка ведется по предварительно набитой штукатурной сетке. Деревянные поверхности также не помешает обработать огнебиозащитными составами.

Из других способов устройства теплоотражающего экрана можно предложить обкладку талькохлоритной плиткой, натуральным камнем вулканических пород или магнезитовыми плитами. Конечный выбор лучше делать, исходя из доступности материалов и их декоративной ценности для вашей парилки. Также не возбраняется использование листовой стали с покрытием термостойкой нетоксичной краской и подложкой из базальтокартона толщиной до 2 см. Очевидно, что огнеупорную обкладку печи следует проводить до обшивки стен деревом.

Края экрана следует вывести под прямоугольный борт и подштукатурить цементным раствором, чтобы отделка деревом могла быть оформлена подворотом с торцевой планкой. В конечном итоге обкладка должна покрыть стены на 35 см по обе стороны от корпуса печи. Высота обкладки сверху — не менее метра, но обычно ее продлевают вплоть до потолка.

Проход топочной дверцы

Вынесенная топка для банной печи — идеальный вариант. При горении из парилки не крадется кислород и теплый воздух, нет древесной пыли и мусора, больше свободного пространства. Такая установка представляет наибольшую сложность для самостоятельного выполнения.

Существует мнение, что баня строится вокруг печи, по крайне мере настоятельно рекомендуется устраивать перегородку между предбанником и парной только после окончательной установки каменки. Примечательно, что до строительства этой стены уже должен быть выложен теплоотражающий экран на высоту печки.

С отступом в 50 см от стенок горловины топки устанавливаются вертикально два бруса 100х60 см, они плотно примыкают к обкладке печи. Брусья выравниваются в плоскости перегородки и закрепляются посредством стальных уголков к полу и потолку. От этих балок в обе стороны устраивается каркасная стена со слоем утеплителя 100 мм, деревянная вагонка нашивается по горизонтальной обрешетке из 20 мм планок.

Пространство между брусьями закладывается пустотелым глиняным кирпичом, горловину топки нужно аккуратно обложить с обеих сторон. Связующее для кладки — смесь цемента, песка и шамотной глины в соотношении 1:2:5. Смесь глины с песком замачивается на сутки, цемент добавляется непосредственно перед использованием. Учтите, что обе стороны стены будут видны, поэтому кладку рекомендуется выполнять по стальным пруткам 10 мм толщины, а доборы аккуратно подрезать болгаркой.

Борьба за эстетику и безопасность

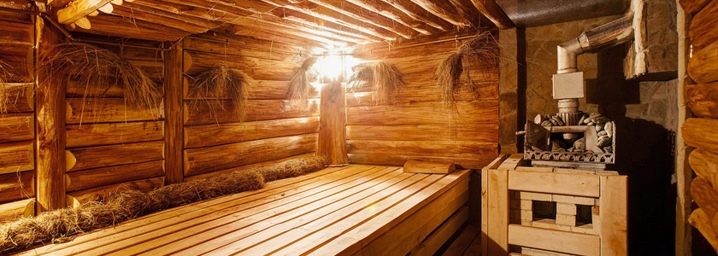

В парилке печь должна быть правильным образом облагорожена. Речь идет также и об удаленных от стен печах без защитной обкладки, вся суть последующей работы — корректно вписать металлический корпус в антураж парной и при этом упредить случайное касание о разогретые поверхности.

Первый вариант наиболее прост и оптимально подходит для печей с конвекционными камерами. Обустройство заключается в монтаже парапета высотой на 15–20 см выше каменки. Ограждение устанавливается в 20 см от корпуса при наличии штатного теплового экрана и в 35 см без него. Сам парапет состоит из вскрытых олифой штакетин 20х80 мм, возможно, с фрезеровкой краев и фигурной обрезкой оголовков. Планки прибиваются с отступом в 25–30 мм для достаточного проветривания. Основой оградки служит собранный из бруса 40х40 мм каркас: столбы на углах и по две горизонтальные перекладины в пролетах.

Если каменка не имеет конвекции, весьма распространена практика ее полной обкладки кирпичом. Для этого демонтируется отражающий экран или тонкий хромированный корпус, эти детали могут использоваться в разделке перекрытия под дымоход. Все, что остается — топка и каркас с контейнером для камней — обкладывается сперва в половину шамотного кирпича на чистой шамотной глине, а затем в четверть красного глиняного кирпича на цементном растворе. Верхний наружный ряд выкладывается в полкирпича с подворотом вовнутрь. При таком устройстве увеличивается инерция нагрева: парилка будет протапливаться чуть дольше, но температура при разной интенсивности горения станет примерно одинаковой.

Проводим дымоход

Для отвода продуктов горения рекомендуется использовать дымоходные трубы типа «сэндвич». При этом участок в 1–1,5 метра от печки лучше устроить неизолированной стальной трубой: ей легче выполнить повороты, сохраняется возможность установки бака или змеевика.

Для прохода выполняется две разделки: в перекрытии и кровле, при отсутствии чердака они оказываются совмещены. Проем в перекрытии вырезается в 25 см от кожуха теплоизоляции дымохода, пространство заполняется базальтовой ватой.

Проход через кровлю выполняется стандартной крышной разделкой с жестяным фланцем. При этом потребуется вырезать деревянные детали обрешетки в 30 см от трубы и укрепить стропильную систему. При сборке элементов дымохода не рекомендуется герметизировать раструбы, они и так обжимаются при нагреве.

Если момент упущен: печь в эксплуатируемой бане

В заключение расскажем о монтаже печи в уже построенной бане с внутренней отделкой или замене каменки. Основные требования установки вам известны, остается лишь продумать возможность внесения изменений в конструкцию стены и пола.

В общем случае на деревянный пол на лагах можно устанавливать печи до 120 кг, на цементную стяжку — до 200 кг. Для более массивных каменок потребуется вырезать фрагмент пола и снять верхний слой почвы. Далее выполняется кладка кирпичного постамента на 40–50 мм выше уровня пола. Места примыкания пола накрываются деревянным плинтусом.

Для выноса топки потребуется вырезать метровый проем в стене и отделить его двумя стойками из деревянного бруса. Для устройства огнеупорной обкладки следует удалить несколько вертикальных погонов деревянной обшивки, это именно тот случай, когда кладку проще выполнять до потолка.

0 0 голоса
Рейтинг статьи
Подписаться
Уведомить о
guest

0 комментариев
Межтекстовые Отзывы
Посмотреть все комментарии
0
Оставьте комментарий! Напишите, что думаете по поводу статьи.x
