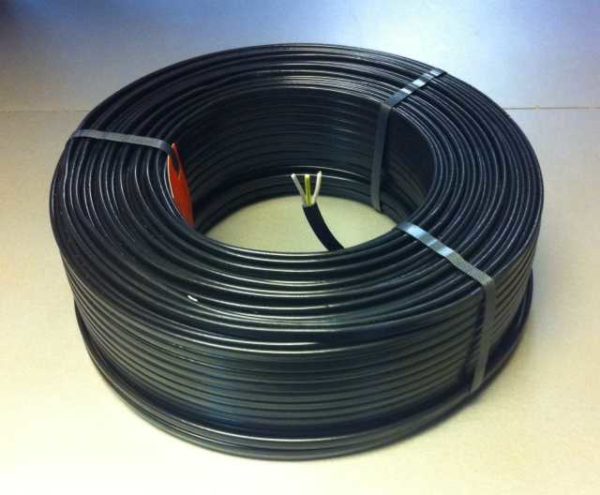

Без электричества сегодня жить уже практически невозможно. Все больше и больше мы зависим от наличия электроэнергии, потому электросети сопровождают нас везде — на предприятиях, в общественных учреждениях, в домах и квартирах, на дачах. Буквально везде, где человек проводит хоть какой-то более-менее длительный промежуток времени. И чаще всего для прокладки проводки используется кабель ВВГ и его модификации.
Расшифровка ВВГ *- отсутствие буквы А означает, что токопроводящая жила – медная В- изоляция из ПВХ пластиката В- оболочка из поливинилхлоридного пластиката Г- отсутствие защитного покрова
ВВГ-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)
ВВГ-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)
N – нулевая жила Pe – жила заземления ож – однопроволочная жила ок – однопроволочная круглая жила мж,мп,мн – многопроволочная жила мк – многопроволочная круглая жила мс – многопроволочная секторная жила
Маркировка размеров кабеля ВВГ
Отдельным вопросом должна быть рассмотрена расшифровка провода ВВГ касающаяся количества жил и его сечений. Ведь здесь есть свои особенности не свойственные другим проводам.
Маркировка размеров кабеля ВВГ
Итак:
- Первая цифра после буквенной аббревиатуры обозначает количество жил кабеля. В зависимости от класса напряжения это могут быть цифры от 1 до 6.
- Следующая цифра указывает сечение этих жил. Для кабелей на напряжение до 660 В сечение жил может варьировать от 1,5 до 50 мм2, для напряжения до 1000В сечение может быть от 1,5 до 240 мм2, а для напряжений до 6000В может быть от 10 до 240 мм2. Но и здесь есть свои нюансы касающиеся количества жил.
Но это еще не все. Согласно п.1.3 ГОСТ16442 – 80 электропровод ВВГ с количеством жил от трех до пяти может содержать одну жилу меньшего сечения. А шестижильный провод может содержать две жилы с сечением отличным от стандартного. Делается это для нулевого проводника и проводника заземления. И что важно сечение этих двух проводников может отличаться друг от друга.
В этом случае маркировка кабеля через знак «+» содержит параметры и этих жил. Сначала указывается количество жил, а затем его сечение. Кроме того, маркировка должна содержать обозначение назначения данной жилы. «N» — означает нулевая жила, а «PE» — жилу заземления.
Обратите внимание! Если имеется две жилы меньшего сечения, и если их сечение одинаково, то может быть указано через 2×50 ( N, PE). Если же сечение этих жил разное, то через знак «+» указывается сечение каждой из них 1×50 ( N)+1×35(РЕ).
Приобрести ВВГнг LS 3х1,5 по доступной цене вы можете здесь.
Эксплуатационные характеристики Наименьший радиус изгиба равен:
- 10 наружным диаметрам для одножильных проводников;
- 7,5 наружным диаметрам для многожильных исполнений.
Усилие тяжения при протяжке определяем с учётом допустимых механических напряжений на суммарное сечение жил – не более 50 Н/мм2 (по таблице 7-18 источника 3 – справочник).
Например, расчётное значение усилия тяжения кабеля ВВГ 2х4 при монтаже: 2·4·50=400 Н (или ≈ 40 кг).Работа в диапазоне температур от -50 до +50 °С.
Изделия прокладывают в умеренном холодном макроклимате с категорией применения 1 (УХЛ1) согласно ГОСТ 15150-69.
Относительная влажность достигает 98 % при температуре окружающей среды до +35 °С (конденсат не образуется).
Оболочка и изоляция не деформируются при t = +80 °С, трещин не появляется при выдержке t = 150 °С в течение 60 минут (по пунктам 2.6.4 и 2.6.5 стандарта ГОСТ 16442).Температуры допустимого нагревания жил:
- +70 °С при проведении номинального тока;
- +80 °С при проведении перегрузки (аварийный режим не более 8 часов в течение суток и не выше 1 000 часов за весь период службы);
- +160 °С при протекании короткого замыкания в течение 4 секунд;
- +350 °С при воздействии ненормированного короткого замыкания с последующим выходом из строя, при этом самовозгорания не происходит.
Предоставляем гарантию 5 лет со дня подключения к цепи электрического тока (по пункту 8.1 стандарта ГОСТ 16442).
Срок службы 30 лет (по пункту 2.8 стандарта ГОСТ 16442). Сфера применения
Кабель ВВГ стал популярным в стационарных устройствах для распределения и передачи электрической энергии напряжением 660-1000 вольт частотой 50 Гц. Эти кабели могут применяться в условиях внешней среды, а также во влажных и сухих помещениях.
Чаще всего кабель используется в жилых домах, на электростанциях, промышленных предприятиях, приборах освещения, каналах, тоннелях и других различных областях. При прокладке кабеля в грунте необходимо использовать дополнительную защиту, например, трубу.
Благодаря стойкости к горению, такой кабель широко применяется в условиях с большой вероятностью взрывов и возгораний. Безопасность его применения достигается с помощью бронирования. При прокладке кабеля для бытовых нужд, его рекомендуется защищать кабель-каналом, гофрой, металлическим рукавом и т.д.
генеральная доверенность на участок земли
Условия хранения, масса и габариты
Условия хранения провода ВВГ соответствуют условиям кабельной продукции:
- Готовая продукция хранится в закрытых помещениях, исключающих прямые солнечные лучи.
- Помещение должно быть проветриваемым, температура и влажность должны соответствовать для складских помещений.
- Хранение производится в заводской упаковке, или мерных отрезках по 50, 100 метров, барабаны с большими длинами должны сберегаться в отдельном месте.
Температурный режим и условия эксплуатации
Технические характеристики эксплуатации данного вида проводов зависят от многих факторов, в том числе и от температуры и условий эксплуатации кабелей:
- Согласно нормативной документации, оптимальным режимом работы кабеля является температура, при которой жилы нагреваются не более чем до +50 градусов, а кратковременная повышенная температура проводников до +70 градусов не влечет за собой уменьшения эксплуатационных качеств.
- Температура нагрева кабеля во время испытания его характеристик «на отказ», позволяет констатировать, что все нити должны выдерживать короткое замыкание длительностью непрерывно до 4 секунд, а нагрев непосредственно жил при этом может достигать +160 градусов Цельсия.
- Кроме этого, кабели испытываются и при введении чрезвычайного режима, во время которого работа под нагрузкой в течение 8 часов за непрерывный промежуток 24 часа или 1000 часов за весь срок службы жила может нагреваться до 80 градусов Цельсия.
- Результаты термических испытаний показывают, что ПВХ внешнее покрытие и внутренняя изоляционная оболочка токопроводящих жил не теряет формы при повышении температуры до 80 градусов.
- Разрушение наружной оболочки и внутренней изоляции не должно происходить при скачке температуры до 150 градусов на протяжении 60 минут.
- Нормальными температурными параметрами работы этого вида проводника являются температура воздуха от -50 до +50 градусов Цельсия.
- Влажность окружающего воздуха при этом может достигать 98%, при температуре 35 градусов.
