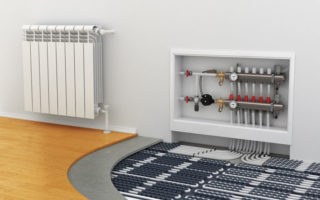

Коллектор (смесительный узел) для водяного теплого пола

Рядом с устройством водяного теплого пола прокладывается значительное количество труб – некоторые участки, которые называются контурами. Все они намотаны на устройство, которое распределяет и принимает теплоноситель – коллектор теплого пола.

Назначение и виды

Теплый пол отличается большим количеством петель труб и низкой температурой циркулирующего в них теплоносителя. Как правило, необходимо нагреть теплоноситель до температуры 35-40 ° С. В этом режиме могут работать только конденсационные газовые котлы. Но устанавливаются они редко. Все остальные типы котлов производят на выходе больше горячей воды. Однако начинать его с такой температурой в контурах не стоит – слишком горячий пол некомфортно. Для понижения температуры нужна замена узлов. В них в определенных пропорциях смешивается горячая вода из подачи и охлаждение из обратного трубопровода. Затем через коллектор теплого пола он подается в контуры.

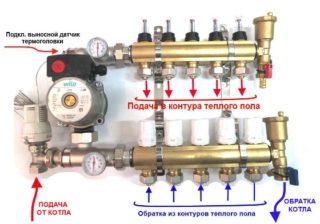

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контуры поступала вода одинаковой температуры, ее подводят к коллектору теплого пола – устройству с одним входом и несколькими выходами. В гребенку поступает холодная вода из контуров и оттуда она поступает на вход котла (и частично в узел повышения давления). Это устройство – комбинация подающей и обратной линии – также называется коллектором для теплого пола. Может поставляться с проточным узлом или только с гребенкой без дополнительной «нагрузки».

Материалы

Коллектор для теплого пола изготавливается из трех материалов:

    Нержавеющая сталь. Самый прочный и дорогой. Латунь. Средняя ценовая категория. Если используется качественный сплав, на это уходит очень много времени. Полипропилен. Самый дешевый. Для низкотемпературной эксплуатации (как в данном случае) хорошим бюджетным вариантом будет полипропилен.

Коллектор теплого пола на 6 контуров

После монтажа входы контуров теплого пола подключаются к делителю потока, выходы контура подключаются к коллектору обратного трубопровода. Они парные – чтобы было легче регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуется делать все контуры одной длины. Это необходимо для того, чтобы тепловая мощность каждого контура была одинаковой. Жалко, что этот идеальный вариант встречается нечасто. Значительные различия в длине встречаются гораздо чаще.

Чтобы уравнять тепловую мощность всех контуров, расходомеры устанавливаются на стороне подачи, а регулирующие клапаны – на стороне возврата. Расходомеры представляют собой приборы с прозрачным пластиковым корпусом со шкалой. В пластиковом корпусе находится поплавок, который определяет скорость движения теплоносителя в заданном контуре.

Понятно, что чем меньше пройдет теплоносителя, тем прохладнее будет в помещении. Скорость потока каждого контура изменяется для регулировки температуры. На этом коллекторе теплого пола это делается вручную с помощью регулирующих клапанов, установленных на обратном гребне.

Скорость потока изменяется поворотом ручки соответствующего регулятора (белый на фото выше). Для облегчения ориентации рекомендуется подписать все цепи при сборке коллектора в сборе.

Расходомеры (справа) и серводвигатели / серводвигатели (слева)

Это неплохой вариант, но расход, а значит, и температуру нужно регулировать вручную. Это не всегда удобно. Сервоприводы используются для автоматического регулирования впускных отверстий. Они взаимодействуют с комнатными термостатами. В зависимости от ситуации на серводвигатель отправляется команда на закрытие или открытие потока. Это автоматизирует поддержание заданной температуры.

как быстро продать комнату в общежитии при помощи соли

Строение смесительного узла

Смесительная группа для теплого пола может быть основана на двухходовых или трехходовых клапанах. Если система отопления смешанная – с радиаторами и теплым полом – в узле также присутствует циркуляционный насос. Даже если у котла есть собственный циркуляционный насос, он не сможет «продать» все контуры теплого пола. Поэтому ставил вторую. А тот, что на котле, работает на нагревателях. Эту группу иногда называют смешанной насосной установкой.

Схема на трехходовом клапане

Трехходовой клапан – это устройство, смешивающее две струи воды. В этом случае это нагретая питательная вода и более холодная вода из обратного патрубка.

Как работает трехходовой клапан

Внутри этого клапана находится подвижный регулирующий сектор, который регулирует расход более холодной воды. Этот сектор можно контролировать с помощью термостата, ручного или электронного.

Схема работы смесительного узла с трехходовым вентилем проста: выходы вентилей подключены к подаче и возврату ГВС и к выходу, идущему к распределителю, питающему теплый пол. За трехходовым клапаном установлен насос, который «нагнетает» воду в направлении коллектора (направление важно!). Датчик температуры термостатической головки, установленной на трехходовом клапане, устанавливается сразу за насосом.

Еще по теме:  Виды оформления интерьера: цвета, тематика

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Это работает следующим образом:

    Горячая вода подается от бойлера. Сначала он пропускается через клапан без потока. Датчик температуры отправляет на клапан информацию о том, что вода горячая (температура выше заданного значения). Трехходовой клапан открывает обратный поток. В этом состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров. Трехходовой клапан перекрывает подачу холодной воды. В этом состоянии система работает до тех пор, пока вода не станет слишком горячей. Затем снова открывается обратный поток.

Алгоритм работы прост и незамысловат. Но у этой схемы есть существенный недостаток – есть вероятность, что при пробоях в контуре теплого пола будет подаваться горячая вода напрямую, без перемешивания. Поскольку трубы в теплых полах в основном прокладываются из полимеров, они могут быть повреждены при длительном воздействии высоких температур. К сожалению, устранить этот недостаток в данной схеме невозможно.

Обратите внимание, что на приведенной выше схеме перемычка – байпас нарисована зеленым цветом. Это необходимо, чтобы котел не работал без протока. Это может произойти, когда все запорные краны на коллекторе теплого пола закрыты. Это означает, что может возникнуть ситуация, когда нет потока. В этом случае при отсутствии байпаса в контуре котел может перегреться (даже обязательно перегреться) и загореться. В случае байпаса вода из водопровода будет подаваться на вход котла через арматуру (сделанную из трубы диаметром на один градус меньше основной трубы). Перегрева не будет, все будет работать в обычном режиме до тех пор, пока не будет подача (падение температуры в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан находится на питании котла. На участке между подающим и обратным трубопроводами устанавливается балансировочный клапан. Это устройство регулируется в зависимости от желаемой температуры подачи (обычно устанавливается с помощью шестигранного ключа). Он определяет количество подаваемой холодной воды.

Двухходовой клапан должен быть установлен и управляться датчиком температуры. Как и на предыдущей схеме, датчик расположен после насоса, и насос прижимает теплоноситель к гребенке. Только так можно изменить интенсивность подачи горячей воды от бойлера. Соответственно изменяется температура воды, подаваемой на входе в насос (подача холодной воды регулируется и стабильна).

Принципиальная схема смесительного агрегата на основе двухходового клапана

Как видите, смесь холодной воды в этой схеме всегда проточная, поэтому в этой схеме подача воды в контур напрямую от котла невозможна. Поэтому эту систему можно считать более надежной. А вот смесительная группа на двухходовом клапане может обогреть только 150-200 квадратных метров водяных полов – клапанов большей мощности нет.

Выбор параметров клапанов

Как 2-ходовые, так и 3-ходовые клапаны характеризуются эффективностью или производительностью. Это величина, отражающая количество теплоносителя, которое он может пропустить через себя в единицу времени. Чаще всего выражается в литрах в минуту (л / мин) или кубических метрах в час (м3 / ч).

В целом при проектировании монтажа необходимо произвести расчеты – определить пропускную способность контуров теплого пола, учесть гидравлические сопротивления и т. Д. Но если коллектор для теплого пола устанавливается вручную, то расчеты выполняются очень редко. . Они чаще полагаются на экспериментальные данные, а именно:

    клапаны с расходом до 2 м 3 / ч могут обеспечить около 50-100 квадратных метров теплого пола (100 квадратов – на участок с хорошей изоляцией). если производительность (иногда обозначаемая как KVS) составляет от 2 м3 / ч до 4 м3 / ч, они подходят для использования в системах, где площадь теплого пола не превышает 200 квадратных метров; Для площадей более 200 м2 требуется производительность более 4 м3 / ч, но чаще в смеси делают два сучка – получается проще.

Материалы клапана – двух – и трехходового – латунь и нержавеющая сталь. Выбирая эти элементы, берите только фирменные и проверенные – от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Oventrop, Esby, Danfoss.

Имя Размер соединения Материал корпуса / штока Расход (КВС) Максимальная температура воды Цена Danfoss 3-ходовой VMV 15 1/2 дюйма латунь / нержавеющая сталь 2,5 м3 / ч 120 ° С 146 € 10 690 руб. Danfoss трехходовой VMV-20 3/4 дюйма латунь / нержавеющая сталь 4 м3 / ч 120 ° С 152 € 11 127 рублей Danfoss трехходовой VMV-25 1 дюйм латунь / нержавеющая сталь 6,5 м3 / ч 120 ° С 166 € 12 152 рубля Esbe трехходовой VRG 131-15 1/2 дюйма латунь / композит 2,5 м3 / ч 110 ° С 52 € 3806 руб. Esbe трехходовой VRG 131-20 3/4 дюйма латунь / композит 4 м3 / ч 110 ° С 48 € 3514 руб. Барбери V07M20NAA 3/4 дюйма латунь 1,6 м3 / ч диапазон регулировки 20-43 ° C 48 € 3514 руб. Барбери V07M25NAA 1 дюйм латунь 1,6 м3 / ч диапазон регулировки 20-43 ° C 48 € 3514 руб. Barberi 46002000MB 3/4 дюйма латунь 4 м3 / ч 110 ° С 31 € 2307руб Барбери 46002500MD 1 дюйм латунь 8 м3 / ч 110 ° С 40 € 2984 руб.

Еще по теме:  Рейтинг планшетов для посудомоечных машин 2020-2021: топ-10 моделей и какую выбрать

Есть еще один параметр на выбор – пределы регулирования температуры теплоносителя. Спецификации вилок обычно определяют – минимальную и максимальную температуру. Если вы живете в Центральном Полесье или на юге, комфортная температура в помещении будет поддерживаться вне отопительного сезона, если нижний предел регулирования составляет 30 ° C или ниже (при 35 ° C уже жарко). В этом случае контрольные пределы могут составлять: 30-55 ° C. В более северных регионах или там, где утепление пола плохое, используйте устройства с пределом регулировки 35 градусов.

Смесительная группа устанавливается перед коллектором теплого пола. Затем в контуры можно вводить теплоноситель желаемой температуры.

Устройство коллектора для теплого водяного пола

Для регулирования контура теплоносителя и уровня его нагрева устанавливается смесительный узел или коллектор теплого пола. Помимо своей основной функции, это устройство помогает измерять давление в системе отопления, контролировать правильный поток теплоносителя и удалять лишний воздух из отопительного контура. Если теплый пол водяного типа установлен в нескольких комнатах, то без такого устройства не обойтись. Стоит заранее ознакомиться с видами устройств и принципами их работы, чтобы сделать правильный выбор.

Эксплуатация коллектора для теплого пола Полностью собранная схема Типы дистрибьюторов Как выбрать Самостоятельная сборка устройства Подключение теплого пола к разделительному устройству Требуется разветвитель

Принцип функционирования коллектора для теплого пола

Коллектор теплого пола

Смесительный узел позволяет подавать теплоноситель без необходимости подключения его к общему коллектору котельной. Стандартное устройство этого типа имеет простую конструкцию, представляет собой набор из нескольких устройств и может работать как с двухходовым, так и с трехходовым клапаном. Если система отопления смешанного типа, прибор дополняется циркуляционным насосом.

Второй насос нужен для перекрытия всех петель напольного покрытия, а первый отвечает за работу радиаторов отопления. Чтобы определиться с выбором клапана, сначала рассчитайте расход для контуров теплого пола и узнайте пределы температуры теплоносителя. Для средней и южной полосы достаточно нижней границы от 30 градусов и ниже, для северной – от 35 градусов.

Схема в сборе

Оба типа коллекторов работают по разным схемам. Трехходовой клапан объединяет два потока воды: горячую и холодную, которые поступают из обратного трубопровода. Он включает в себя подвижный сектор для регулирования интенсивности водяной струи. Деталь может управляться термостатом, ручным или электрическим термостатом. Во время работы порты клапана подключаются к подаче повторно нагретой воды и к выпускному отверстию коллектора. За клапаном находится насос, нагнетающий воду в главный коллектор, и датчик температуры. Устройство работает по стандартному алгоритму:

Нагретая вода поступает из котла и впервые проходит через вентиль в неизменном состоянии. Информация от датчика температуры передается на клапан, который открывает смешивание охлажденной воды. Система работает на этом этапе до тех пор, пока температура жидкости не достигнет оптимального значения. Подача холодной воды закрывается клапаном. Система работает до тех пор, пока вода не достигнет предельной температуры, после чего обратный поток снова активируется.

Единственный недостаток трехходового клапана – в случае выхода из строя горячая вода может течь напрямую, без перемешивания. Если под полом с подогревом будут проложены пластиковые трубы, они могут быть повреждены кипятком.

Более надежной считается конструкция на двухходовом клапане, при работе которого вода никогда не попадает в контур прямо из котла. Этот эффект достигается за счет установки балансировочного клапана между каждой обратной и подающей трубой. Он отвечает за количество охлажденной воды и может изменять его значение в зависимости от требуемой температуры с помощью шестигранного ключа. В распределительном щите следует установить двухходовой вентиль с датчиком температуры. Интенсивность подачи нагретой воды изменится, если после насоса установить датчик, который может направлять теплоноситель к гребенке.

Коллектор с двухходовым вентильным механизмом способен обогреть не более 150-200 квадратных метров теплой поверхности. Несмотря на свою надежность, он отличается низким КПД.

Еще по теме:  Как класть облицовочный кирпич – пошаговая инструкция!

Типы коллекторов

Коллекторы делятся на несколько типов в зависимости от их цены, набора функций и материала. Самыми дорогими и надежными считаются узлы из нержавеющей стали. К средней категории относятся латунные коллекторы, они способны прослужить долго, если изготовлены из качественного и прочного сплава. Недорогие устройства изготовлены из полипропилена, подходят только для низких температур. Само устройство представляет собой внешне часть трубы с необходимым количеством ответвлений, может быть простой или сложной конфигурации.

В список популярных вариантов у дистрибьюторов входят:

    с аксессуарами для подключения цепей; водорегулирующие клапаны; С клапанами для регулирования воды.

Есть бюджетные варианты – агрегаты двойных коллекторов: обратные и подающие. В таких устройствах могут присутствовать дополнительные детали, такие как расходомер, монтажные отверстия или краны.

Как сделать выбор

При выборе в первую очередь обращайте внимание на количество контуров, необходимых для подключения. Приобретая разделительное устройство для водяного пола, лучше всего приобретать гребешок с дополнительным запасом на одну розетку. Он понадобится вам, когда вам нужно разделить длинную цепь на две ветви или подключить дополнительное оборудование.

Также нужно определиться с типом материала. Самые надежные устройства изготавливаются из нержавеющей стали, натуральной бронзы или латуни. Лучшим решением станут смесительные установки от известных производителей: Valtec, Stout или Tim.

Самостоятельная сборка устройства

Схема сборки обычно прилагается к каждому коллектору. Самостоятельно установить коллектор теплого пола можно, если следовать пошаговой инструкции. Установите прибор горизонтально на стене или в заранее подготовленной нише, оставив свободный доступ к стрелке основной трубы отопления. Затем подключите коллектор к котлу так, чтобы подвод теплоносителя был снизу, а обратный – сверху. Затем установите проточный клапан с ограничителем температуры, а затем распределительный коллектор.

Сверху устанавливаются трубы, идущие в пол, а внизу – от системы отопления. После установки прибор необходимо отрегулировать в соответствии с регламентом, необходимо проверить герметичность всех соединений, подключив коллекторную группу к основному насосу. С помощью насоса давление внутри системы повышается, после чего циркуляцию воды следует оставить в таком виде на сутки. Если все показатели соблюдены, установка проводилась согласно регламенту, прибор может работать.

Подключение теплого пола к коллекторному устройству

Предварительно сделайте схему подключения с указанием размеров труб, где их проложить и подключать к деталям отопления. Потребуется дополнительно рассчитать вместимость гребней и выбрать их диаметр. Важно правильно выбрать место для коллектора. Лучше отдать предпочтение области, к которой всегда есть свободный доступ, с точкой подключения, расположенной над другими компонентами системы.

Дополнительно устанавливается защитная система, состоящая из байпаса и воздушного клапана на расстоянии не менее одного плеча. После того, как коллектор будет полностью установлен, подключите к нему все кабели системы теплого пола. После этого проверяется герметичность, качество и надежность всех соединений. Первый запуск системы перед установкой основного пола, важно проверить качество отопления по всем линиям, проверить трубы на герметичность. Только после этого приступайте к монтажу финишного покрытия.

Чтобы прибор работал эффективно, его нужно правильно подбирать по длине контура и тепловой нагрузке. Для этого клапан приводится в заданное положение с помощью номера контура и количества оборотов.

Обязательно ли нужен коллектор

Основным недостатком устройства является его высокая стоимость, но следует учитывать, что без него теплые покрытия на водной основе не смогут нормально функционировать. Это возможно только в том случае, если крышка состоит из одного отопительного контура. В современных теплых полах длина укладываемых труб не должна превышать 70 метров. Так как этого количества хватит лишь на 7 квадратных метров пространства, то для комнаты средних размеров понадобится не менее трех петель.

Чаще всего коврики с горячей водой устанавливают во всех комнатах квартиры или дома. В этом случае необходимо установить коллектор для равномерного распределения теплоносителя. Если речь идет об одной маленькой комнате, то коллектор приобретать не обязательно. Следует помнить, что без этого устройства теплоноситель будет подаваться с температурой, как в общей системе отопления. Без него также невозможно снять воздушные пробки и контролировать давление.
