Данная статья — перевод зарубежной заметки о возведении своими руками купольного каркаса для теплицы. Убрано лишнее, оставлена лишь техническая часть. Используя эти сведения, можно применить эти расчеты для строительства купольной теплицы или дома своими руками.

Когда дело доходит до садоводства в холодном климате, всегда нужна теплица. Она расширяет вегетационный период и дает растениям гораздо больше тепла. При выборе конструкции теплицы, был выбран интересный вариант «Купольный дом».

В пользу применения сферической формы склоняют факторы:

  • Интересная, легкая конструкция;
  • Стабильная к ветровой и снеговой нагрузке;
  • Оптимальное поглощение света;
  • Наибольшая площадь;
  • Интригующий внешний вид.
  • Как построить сферическую конструкцию

  • Необходимые материалы
  • Какие использовать инструменты
  • Расчет элементов конструкции и сборка
  • Как покрыть купольную теплицу
  • Окна и двери
  • На нашем примере будет показано, как построить купольную конструкцию.

    Материалы для использования

  • Используются необработанные пиломатериалы (ель), окрашенные перед сборкой.
  • Шурупы.
  • Покрытие. Использован парниковый прозрачный пластик, но также можно покрыть купол термоусадочной пленкой, поликарбонатом или Solawrap ™ фольгой.
  • В конструкцию добавлены автоматические открыватели окон и петли для дверей и окон.
  • Купольная теплица: расчет конструкции

    Для расчета элементов купольной теплицы был использован калькулятор геокупола. Плотность элементов конструкции может быть 2В, 3В, 4В. Меньший купол может иметь более низкую плотность. Для 18‘ конструкции выбрана плотность 3В. Если больше 18‘,  то должно быть 4В. Имейте в виду, что ширина купола будет вдвое меньше, чем в высоту.

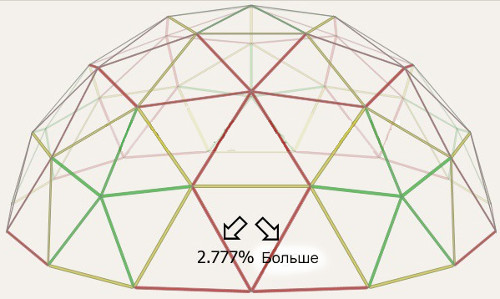

    Есть некоторая проблема с 3В куполом. Дело в том, что красные распорки в нижней части, как показано схеме на 2,777% больше, чем все другие красные распорки. Большинство расчетов, найденных в интернете, не учитывают эту маленькую корректировку и в конечном итоге получается неровное основание. Конечно, можно выровнять основание, но гораздо проще отрегулировать длину 10 красных стоек, всех промежуточных пятиугольников.

    Еще по теме:  «Поставил роллеты на все 10 окон и не жалею». Поговорили с собственником загородного коттеджа и узнали, как роллетные системы влияют на микроклимат в доме

    Почему выбрана 3В, хотя это более сложный вариант? Место на участке было для 18-купола. Так как, размер в 2В сделает треугольники слишком большими и слишком маленький с 4В. Если вы хотите, избежать проблемы выравнивания 3В купола и есть свободное пространство, выбирайте конструкцию с большим размером с плотностью 4В! После составления плана, нужно его распечатать в цвете, для руководства им на строительной площадке.

    Инструменты для строительства

  • Измерительная лента;
  • Квадрат;
  • Карандаш;
  • Защитные очки;
  • Дрель;
  • Циркулярная пила;
  • Уровень.
  • Заготовка стоек конструкции

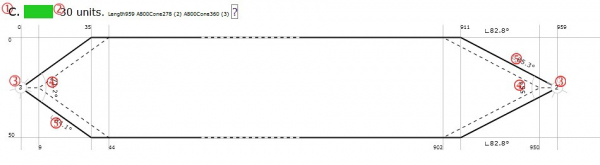

    Залог успешной постройки геокупола — точность расчета стоек (все дальнейшие расчеты ведутся в метрической системе). Вот пример:

    Купольная теплица: расчет конструкции

    На рисунке указаны:

    1. Алфавитный указатель стоек;
    2. Количество стоек этого типа;
    3. Числовое обозначение размеров вершин, к которой примыкают края;
    4. Значение плоского угла к плоскости наружной кромки;
    5. Значение двугранного угла между наружной плоскости края и плоскости разреза;

    Купольная теплица: расчет конструкции

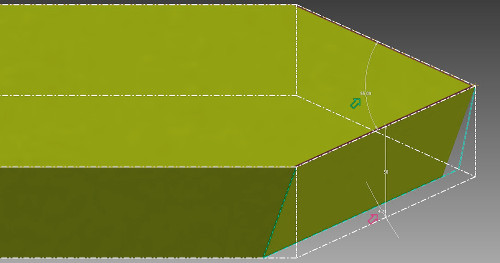

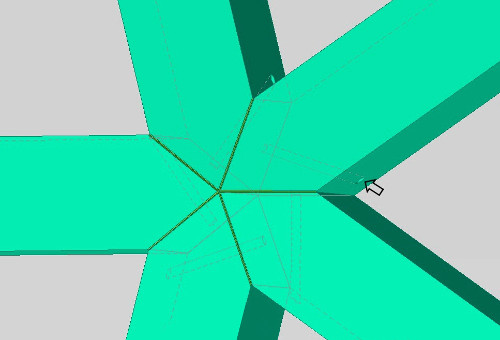

    Трехмерное представление законцовки стойки в 3D

    Купольная теплица: расчет конструкции

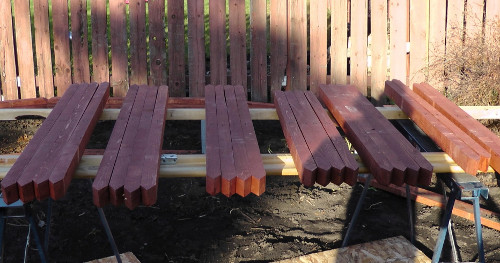

    Готовые стойки геодезического купола

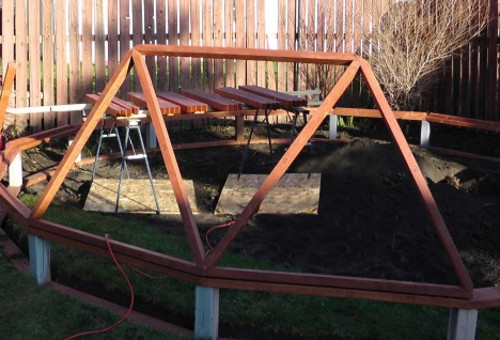

    Опорная стена высотой 0,3 м построена. Некоторые делают опорные стены высотой до 3 метров. Приступаем к сборке теплицы. Процесс похож на игру Lego в большем масштабе. Стойки присоединены и удерживаются на месте с помощью винтов, как указано на рисунке ниже. Рекомендуем предварительно просверлить все отверстия, это предохранит древесину от раскалывания.

    Купольная теплица: расчет конструкции

    Купольная теплица: расчет конструкции

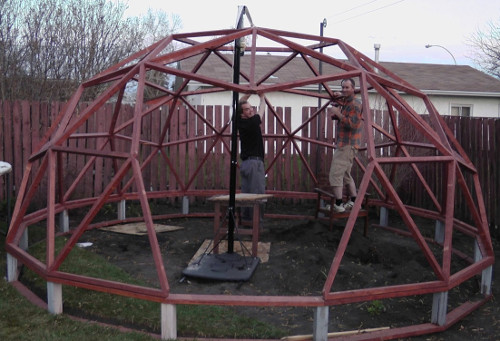

    Верхняя часть теплицы собирается на земле и устанавливается как единое целое. Это немного тяжело и требуется помощь нескольких людей.

    Вы планируете строительство купольной теплицы?ДаНет

    Как укрывается купольная теплица

    Купольная теплица: расчет конструкции

    Покрытие сложно из-за формы. Калькулятор купольного дома также хорошо вычисляет размер граней, что особенно важно для более качественного покрытия теплицы.

    Двери и окна

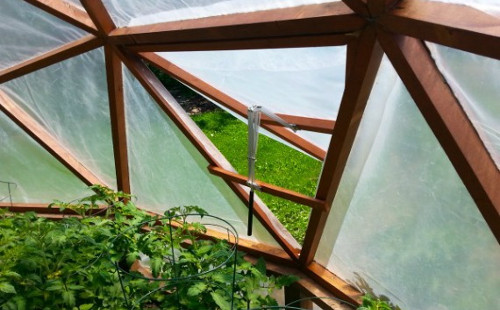

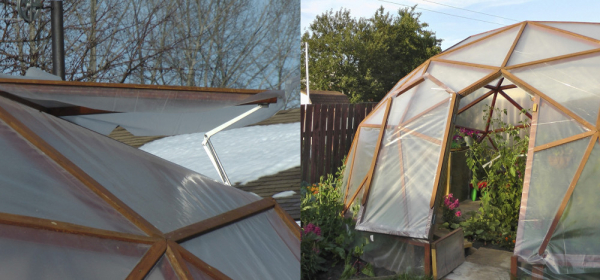

    Дверь смонтирована непосредственно в пятиугольнике (как на картинке), она имеет две вертикальные стойки, как косяки и считается хорошем решением. Это не прерывает форму купола, хорошо подходит в зимних и дождливых условиях. Снег и вода просто соскальзывают. Купольная теплица имеет 2 окна с автоматическим открыванием. Тем не менее, если не используется система охлаждения, то двух окон будет не достаточно. Дверь и окна построены из одних и тех же стоек и покрыты пластиком.

    Еще по теме:  Посмотрели, сколько прямо сейчас стоят готовые квартиры от застройщиков. Их можно успеть купить до Нового года

    Купольная теплица: расчет конструкции

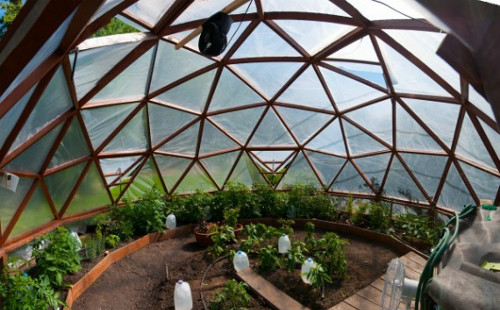

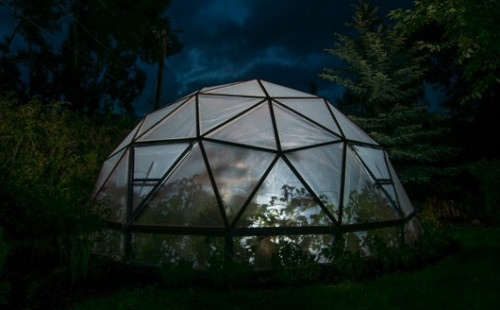

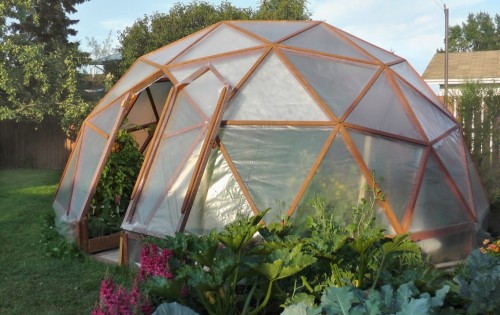

    Вот так выглядит готовая купольная теплица:

    Купольная теплица: расчет конструкции

    Купольная теплица: расчет конструкции

    Купольная теплица: расчет конструкции
