Подбор кабельного канала исходя из сечения кабеля и других параметров

Выбор кабель-канала для проводки по сечению кабеля и другим параметрам

При установке электропроводки возникает вопрос, как проложить кабели. Есть два варианта – внешний и внутренний. У каждого из них есть свои достоинства и недостатки. В этой статье мы поговорим о том, как выбрать кабельный канал для электропроводки, он используется для скрытия явно проложенного кабеля. Помимо электрических кабелей есть еще кабели для передачи данных: для локальной сети и Интернета, телевидения, телефона и т. Д. Их также можно скрыть кабельным каналом. Широкий выбор оборудования и аксессуаров для организации системы телекоммуникационных сетей, в том числе и кабель каналов можно найти в каталоге ДСК, по ссылке https://dkc-msk.ru/.

Содержание:

  • Типы кабельных каналов
  • Как выбрать размер кабельного канала

Типы кабельных каналов

Первое, что нужно сделать, это определить, какой тип кабелепровода подходит именно вам. О том, какие типы кабельных каналов мы подробно рассказали в отдельной статье, сейчас вкратце повторим еще раз. Их различают по 4 критериям:

  1. В зависимости от способа установки и расположения в пространстве.
  2. О материале, из которого он изготовлен.
  3. По дизайну.
  4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, необходимо учесть все отличия, давайте разберемся, какие они есть.

По способу сборки различают:

    Настенное крепление. В поперечном сечении они имеют прямоугольную или квадратную форму в зависимости от размера и количества укладываемых линий. Здесь есть отдельный вариант – мини-кабельные каналы, они нужны для одиночных инсталляций или только тонкие провода и кабели, такие как ТВ и интернет-кабель.

По материалу, из которого он изготовлен, делится на множество видов:

  • ПВХ.
  • Металл (оцинкованная сталь или алюминий). Подходит для использования на открытом воздухе, в пожароопасных зонах и в суровых условиях.
  • Безгалогены (не содержат брома, фтора, йода, хлора, астатина) и рекомендуются для использования в закрытых непроветриваемых помещениях.

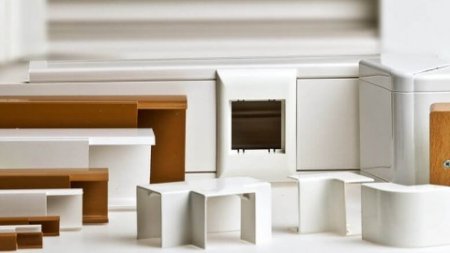

По конструкции различают следующие кабельные каналы:

  • Гладкий; плавный. Гладкое тело.
  • Перфорированный. Легче и дешевле, чем обычно.
  • Гибкий. Он может быть волнистым или состоять из звеньев цепочки. Они являются правильным выбором для монтажа и прокладки кабелей в геометрически сложных местах, например, вдоль полукруглого карниза на стене или колонне.
  • Прозрачный. Дизайнерское решение, а не конструктивное. Подходит для использования в качестве потолочного освещения с помощью светодиодных лент. Они могут быть как настенные, так и потолочные, а также в виде плинтуса.

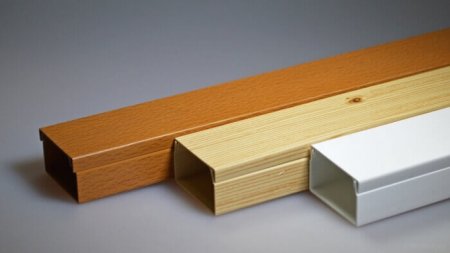

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т. Д. Фактически, среди всего этого разнообразия наиболее распространенным выбором для дома и офиса являются прямые гладкие кабельные каналы из ПВХ белого цвета для наружного применения. проводка.

противопожарное расстояние между домом и гаражом соседским

На рынке много производителей, их продукция различается и по качеству, и по внешнему виду, и по дизайну, но суть остается прежней. Популярные производители включают Legrand и IEK.

Как выбрать размер кабель-канала

Некоторые «знатоки» советуют выбирать размер «настолько, насколько он подходит». Это означает, что размер воздуховода должен быть таким, чтобы после заполнения его группой кабелей основным требованием было закрыть его крышку. Это в корне неверно.

Кабели нагреваются под действием электрического тока. Независимо от силы тока и сечения проводника – всегда выделяется тепло, оно описывается законом Джоуля-Ленца, которому посвящена вся статья на сайте. Поэтому кабели должны остыть, а перед этим должны отдавать тепло в окружающую среду. Если кабели полностью заполняют канал, они будут отводить тепло друг другу, тем самым нагреваясь еще больше.

В ПУЭ сказано, что при прокладке кабеля в канале не рекомендуется заливать его более чем на 40%. Мы считаем, что при выборе кабельного ввода следует придерживаться того же принципа. Но это возможно коэффициент заполнения, чтобы быть немного выше – до 50-60%, в противном случае вы будете просто быть в состоянии взять изгиб при установке кабеля, или может не закрывает его.

Это означает, что кабельный канал должен быть выбран, чтобы поперечное сечение проводов и их количества. Поэтому, если мы намерены направлять два кабеля в одном канале (например, 3×2,5 к розетке и 3×1,5 к освещению), на основе размеров кабеля размеры кабельного канала должны быть от 25×16. Согласно той же логике, рассчитывать на большее количество кабелей с различными сечениями.

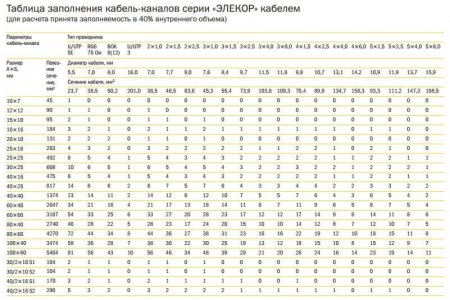

Таблица наполнения канала, которая поможет вам выбрать правильный размер в поперечное сечение кабеля (нажмите на изображение, чтобы увеличить):

Наконец, мы рекомендуем смотреть полезный фильм об этом:

Подводить итоги. Чтобы правильно выбрать кабельный канал в проводку, сначала укажите его тип на основе метода установки и местоположения в пространстве, затем – с требуемым размером и только тогда с внешним видом и цветом. Не забывайте о правильном размере кабельного канала, в противном случае провода будут нагреваться, а в случае ремонта проводки вам будет трудно найти правильный провод, если они слишком много в небольшом объеме канала.

Еще по теме:  Дистанционное управление гаражными воротами: виды и как работает

Вы, наверное, не знаете:

  • Как выбрать кабель для электрической установки
  • Способ монтажа кустарника к стене
  • Ошибки в проводке

Какой кабель-канал выбрать для дома и офиса: 7 советов

Вы когда-нибудь задавались вопросом, сколько проводов вокруг меня? Они предоставляют нам электроэнергию, интернет, телефонные услуги и многое другое. Воображая мир без всего этого было бы трудно, но уничтожая спутывание и километров проводов не желательно. Поэтому после того, как было решено скрыть провода в стенах, но это не всегда возможно. Случается, что ремонт сделан, но электрическая схема установки не надлежащим образом оформленные, и мы должны вытащить провода за стеной. В деревянных домах, вы не можете использовать скрытые кабели на всех, и в офисах и производственных предприятиях, вы не можете скрыть в стенах силовых кабелей высокой мощности.

Специальные кабельные каналы решить эту проблему. Давайте узнаем, какой кабельный канал выбирают дом и офисы.

Что такое кабель-канал и зачем он нужен?

Прежде чем перейти к описанию всех возможных типов транкинга, давайте подумаем о том, что оно есть и какие функции имеют. Может быть, вы ранее встречались с другими именами кабельных каналов. Они называются банками, сборочные банки, электрические консервированные банки и т.п. Суть не меняется.

Кабельный канал – Строительство, предназначенное для установки электрических проводов и телефонов и интернет-линий, иногда используется для маскировки кабелей из телевизора и кондиционеров. На производственных и офисах кабельных каналов также хранят кабели для мониторинга видео, сигналов тревоги, систем управления доступами и управления доступом.

Как правило, канал имеет прямоугольное поперечное сечение, но треугольные конструкции также отвечают. Основной канал является плоским, что облегчает монтаж на стене, полу или потолке. Балка кабелей закрыты от верхней части крышки, благодаря которому дизайн безопаснее и эстетичнее. Материал, размер, цвет и внутренняя структура могут варьироваться – все выбрано индивидуально.

Кабельный канал больше не кабель. Его уровень защиты от пыли и влаги намного ниже.

Основные преимущества:

  • Провода защищены от механических факторов и огней, не относящиеся к ногам, не ударяют их глаза;
  • Сечение кабеля может быть быстро заменен без необходимости разрушать стены;

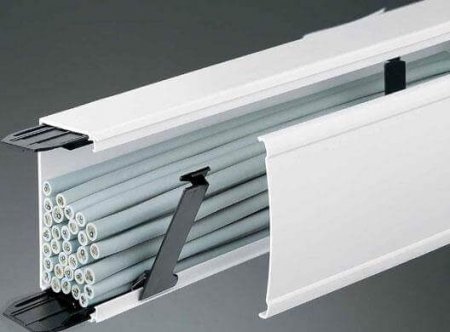

  • Несколько кабелей могут руководствоваться одним каналом. Специальные перегородки стены отделяют низкоточные силовые кабели;
  • Быстрая сборка кабелей и других элементов связи.

Некоторые из дефектов низкие эстетики. Да, скрытая проводка, безусловно, лучше, но при невозможности ее организовать безопаснее и красивее спрятать все провода в кабельном канале и не увидеть свисающих проводов.

Кабеленесущие системы и СКС

В квартире легко спрятать электромонтаж в стене, а интернет-кабель – в специальный плинтус. На заводе этот трюк не сработает. Там много шнуров и шнуров питания, поэтому вам нужно придумать, как их организовать. Кстати, энергетический контур в одном здании может весить от 10 до 1000 тонн. Чтобы собрать все вместе, обезопасить все провода и обеспечить легкий и быстрый доступ к ним, были изобретены системы управления кабелями.

Сплошные трубы могут использоваться в производственных условиях. Они обеспечивают надежную защиту от пожара, но доступ к кабелю будет затруднен, а сложные маршруты – непростыми. Гофрированные трубы, которые можно гнуть, – лучший выбор, но кабельные каналы удобнее. Во-первых, они позволяют прокладывать кабели в помещениях сложной геометрии. Во-вторых, они обеспечивают быстрый доступ к проводам. В-третьих, они надежны и безопасны. Металлические трубы в основном используются в кабельных системах.

Кабельные каналы позволяют построить структурированную кабельную систему (СКС), без которой сложно представить работу более-менее большого офиса. Система SCS позволяет создать локальную сеть, которую можно быстро расширить. Дополнительно в систему входят телефонные сети, кабели безопасности и видеонаблюдение. В целом, без хорошо организованной системы СКС предприятие не сможет нормально функционировать. Здесь снова пригодятся кабельные каналы, позволяющие организовать километры таких важных кабелей. В этом случае используются пластиковые ящики с различной фурнитурой (уголки, розетки, заглушки и т. Д.).

Далее в статье, учитывая разные типы кабельных каналов, мы обязательно упомянем, какие из них подходят для дома, какие – для строительства офиса и СКС, а какие – для организации системы электропроводки.

Материал изготовления кабель-канала

На самом деле вариантов всего два. Они бывают пластиковыми и металлическими. У каждого из них есть свои преимущества, но, заглядывая в будущее, в большинстве случаев выбор остается пластичным. Керамические провода стали большой редкостью.

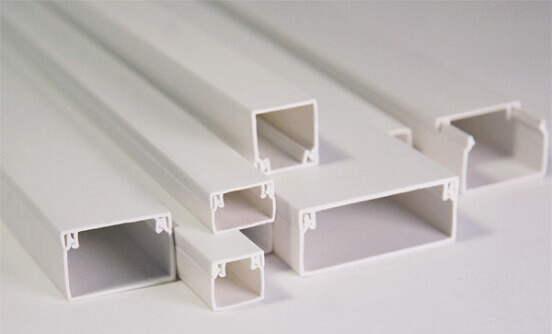

Пластиковый кабель-канал

Пластиковые воздуховоды изготавливаются из ПВХ с добавлением специальных веществ, повышающих стойкость изделия к огню и солнечному свету. На выходе получаются легкие и достаточно прочные коробки прямоугольного (реже треугольного или полусферического) сечения. Пластиковые кабельные каналы используются в квартирах для прокладки проводки, телефонных и интернет-линий, а также на предприятиях для организации СКС.

Преимущества:

  • низкая цена;
  • низкий вес;
  • легко разрезать и собрать;
  • Разнообразие размеров (ширина от 10 до 60 см) и конфигураций (доступны коробки с отсеками для различных кабелей), а также аксессуары в виде тройников, уголков, вилок, розеток и т. Д. Кроме того, есть пластиковые воздуховоды. также эффектны в различных цветах, поэтому в отделке имеют преимущество перед металлическими;
  • Коррозионная стойкость и относительная долговечность.
Еще по теме:  Как штробить бетон под проводку и трубы своими руками перфоратором или штроборезом

Несмотря на то, что эти изделия изготовлены из самозатухающих материалов, не рекомендуется использовать пластиковые воздуховоды в местах, где есть риск возгорания. К тому же большой вес пучка силовых кабелей не выдержит таких каналов.

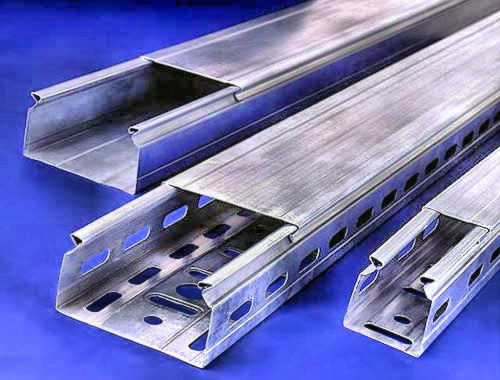

Металлический кабель-канал

Это не вариант для домашнего использования. Металлические трубы используются на заводах для создания системы поддержки кабеля, поскольку металл может выдержать вес нескольких силовых кабелей.

Ящик может быть сплошным или перфорированным. С одной стороны, перфорированный более интересен тем, что пропускает воздух в воздуховоды, помогая их охлаждать. С другой стороны, перфорированную трубу нельзя использовать, если установка находится на горючей подложке.

  • Есть металлические проволочные каналы. Они недорогие, обеспечивают максимально удобный доступ к проводке, выдерживают приличную нагрузку и способствуют воздушному охлаждению всей системы проводки. Кабельные каналы широко используются на заводах и складах.

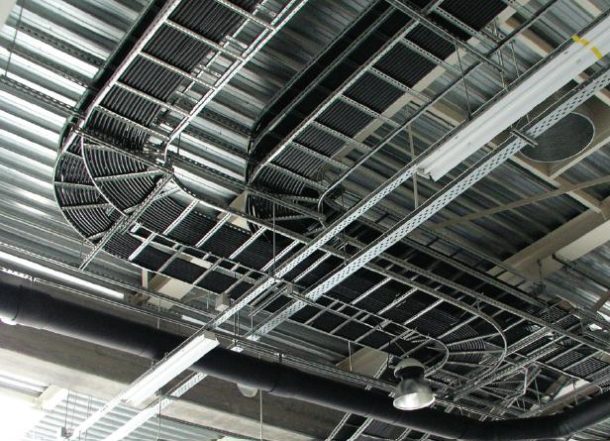

  • Другой вариант – лестничный кабельный канал. Он чем-то напоминает кабельный канал, но отличается усиленной конструкцией и поэтому используется для прокладки тяжелых кабелей.

Что касается материала, то самый надежный вариант – оцинкованная сталь. Он не ржавеет, выдерживает высокие нагрузки, создает дополнительную защиту от электромагнитных лучей, поэтому в такие коробки можно смело прокладывать кабели видеонаблюдения.

Анодированный алюминий немного уступает стали по механической стойкости, но по коррозионной стойкости и долговечности этот материал самого высокого класса, поэтому его также можно использовать в конструкции системы SCS и / или системы управления кабелями. .

Все металлические каналы имеют следующие преимущества:

  • Огнестойкость, и в этом отношении металл на шаг впереди пластика. Там, где есть высокий риск возгорания, лучше всего использовать только металлические воздуховоды;
  • высокая прочность, устойчивость к механическим воздействиям;
  • долговечность;
  • устойчивость к коррозии;
  • защита от электромагнитного излучения, что важно для системы безопасности.

К недостаткам можно отнести более высокую цену, больший вес и немного более сложную сборку. Как и в случае с пластиковыми воздуховодами, доступны различные детали, позволяющие сконструировать систему с желаемой конфигурацией. Вы можете найти повороты, Т-образные и Х-образные участки.

Особенности конструкции

В зависимости от наличия перфорации кабельные каналы можно разделить на следующие виды:

  • без перфорации – из пластика и металла. Они хорошо защищают провода от механических повреждений, но не способствуют естественному охлаждению. С другой стороны, пространство внутри достаточно тесное, поэтому даже в случае пожара кислород практически заблокирован, металлические ящики не горят, а пластиковые ящики являются самозатухающими. Но в любом случае лучше оставить достаточно места внутри канала. Воздуховоды без отверстий используются, когда устанавливаемый материал поверхности легковоспламеняющийся;
  • Перфорированные каналы могут быть из пластика или металла. Они не очень эстетичны и поэтому редко используются в квартирах, хотя и дешевле. Отверстия в каналах обеспечивают эффективную вентиляцию каналов. К тому же из таких каналов гораздо проще организовать необходимую схему подключения: чтобы подвести кабель к розетке или выключателю, достаточно сломать одну-две заглушки в канале – не нужно вырезать всю коробку.

С точки зрения гибкости кабельные каналы можно

  • жесткий. В основном все сказанное выше относится к жестким коробкам. Они хорошо защищают провода, но для разводки сложной схемы подключения придется много разрезать, использовать вспомогательные элементы, а желаемого эффекта вы все равно можете не получить;
  • Гибкие ящики предназначены для помещений со сложной геометрией. При скругленных поверхностях монтаж стандартных жестких воздуховодов очень сложен, поэтому использовать гибкие воздуховоды проще и удобнее. Они доступны в следующих типах:
  • Каналы из мягкого пластика надежно защищают кабели и могут использоваться даже во влажных помещениях;
  • Резиновые каналы также обеспечивают надежную защиту кабелей, выдерживая высокие уровни влажности. Однако кабели из мягкого пластика и резины не подходят для таких помещений, как сауны или сауны;
  • Каналы для труб представляют собой металлические полосы, свернутые по спирали. В итоге получаем что-то вроде гибкого душевого шланга. Такой канал хорошо изгибается в разные стороны и надежно защищает кабель от повреждений и повышенной влажности;

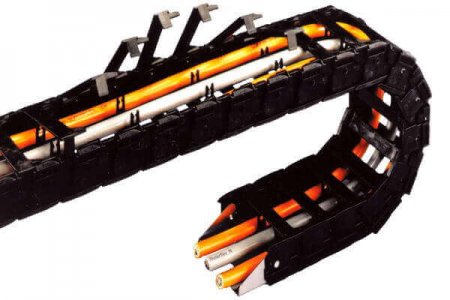

  • гибкие цепи или гусеницы. Изготовленные из металла или пластика, они могут наклоняться только в одну сторону, они закрываются и открываются. Последние легче и дешевле, но не обеспечивают такой же защиты, как закрытый тип – выбор зависит от условий использования.

Гибкие воздуховоды дороже жестких, поэтому их использование оправдано только в тех местах, где установка обычных воздуховодов невозможна или слишком сложна.

Варианты монтажа кабель-канала

Кабельный канал монтируется на некоторой поверхности, и в зависимости от типа поверхности коробки делятся на следующие типы:

  • настенный – самый распространенный в домашних условиях. Они обычно имеют квадратное или прямоугольное поперечное сечение и различаются по размеру и дизайну, а также имеют широкий спектр доступных аксессуаров;

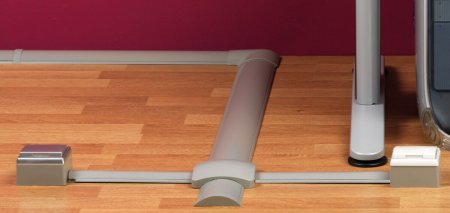

  • Устанавливаются на пол – напоминают полусферу, благодаря чему снижается риск споткнуться и упасть во время движения. Их редко используют в жилых помещениях. Основная их область применения – предприятия и офисы, где в одном офисе или открытом пространстве нужно организовать множество рабочих станций, подключив каждое из них к телефону, Интернету и электричеству. Хаос создается, когда кабели протягиваются без каналов. Кабельные каналы позволяют сделать все красиво, безопасно и практически незаметно. Прочные пластиковые молдинги – это хорошо, но лучше всего алюминиевые молдинги;

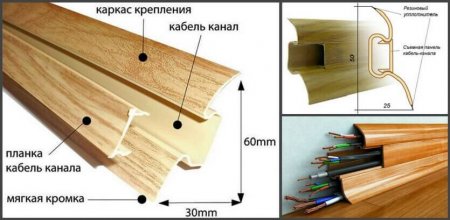

  • Плинтусы с кабельными каналами отлично подойдут для дома. Он выглядит как обычный плинтус, бывает разных цветов и форм, но внутри скрывается секрет – углубление для проводов (проводка, интернет, телефон – все, что угодно). Уголки, группы розеток, изгибы и другие элементы позволяют создать довольно сложную схему, но в ней нельзя спрятать слишком много проводов, потому что в ней мало места, а кабели нельзя уложить плотно. Некоторые люди сознательно отказываются проделывать отверстие в стене в пользу этих пьедесталов, потому что это намного чище и проще;

  • планка карниза – нечто среднее между плинтусом и плинтусом, устанавливаемое на высоте 80-100 см от пола. Не пользуется большим спросом, но используется в офисах и компаниях из-за невысокой цены. В квартирах можно найти приложение для маскировки линии между внешним и внутренним блоком кондиционера. Для таких ящиков можно купить внешние и внутренние уголки, заглушки и разветвители. Два основных цвета – белый и молочный, остальные сложно найти в продаже;

  • Мини-кабели монтируются на стенах, мебели и других поверхностях. Они отличаются минимальными габаритами и рассчитаны буквально на один кабель. Подходит для маскировки проводов от кондиционера, телевизора, интернет-кабеля и т. Д. Если вы выберете правильный цвет, провод будет практически незаметен;

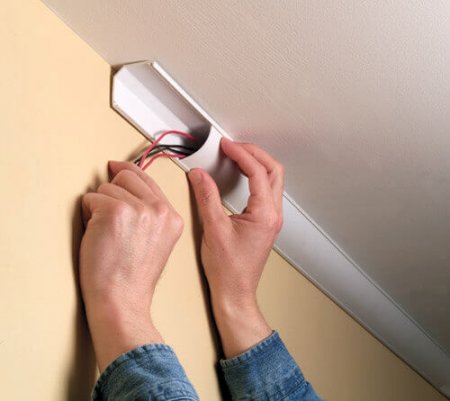

  • Угловая или потолочная планка имеет треугольное сечение, монтируется под потолком и напоминает потолочный плинтус.
  • Дизайн крышки разный, есть даже изделия с прозрачной крышкой для интересного дизайна с использованием светодиодной ленты.

Внешний вид кабель-канала

При установке кабельной системы эстетика коробок имеет второстепенное значение. В гостиной, как и в офисе, очень важен внешний вид кабельных каналов. К счастью, есть из чего выбрать, и при выборе учитывайте следующие советы:

  • Чтобы коробочка «растворилась» на поверхности стены или пола, нужно подобрать цвет отделки – здесь мы не будем раскрывать ничего нового. Для офисных стен достаточно простейших белых кабельных каналов, а для деревянного дома – деревянных. Некоторые производители предлагают услугу покраски коробок в нужный оттенок, чтобы у перфекциониста в вас было душевное спокойствие;
  • Цокольные стволы встречаются в относительно широком ассортименте. Непременно можно найти несколько видов имитаций дерева;
  • хромированные планки в стиле модерн, минимализм и полосы в стиле ретро и лофт в виде латунных и бронзовых трубок;
  • Чтобы совместить приятное с полезным, можно использовать прозрачный кабельный канал. Он имеет треугольное поперечное сечение, и фактически прозрачна только одна сторона, самая длинная. Внутри помимо кабелей можно положить светодиодную ленту. Такой ящик можно установить как соединение плинтуса или доски пола, или на границе шкафа и потолка.

Помимо чисто эстетических качеств, необходимо оценить исполнение. Вы нашли коробку подходящего дизайна? Немедленно проанализируйте качество. На изделии не должно быть трещин, вмятин и других дефектов, торцы должны быть плоскими, а сами каналы – иметь идеальную геометрию.

В мастерской попробуйте несколько раз снять и надеть крышку на основание канала. Если сделать это несложно и на товаре не обнаружено никаких изъянов, покупка считается удачной.

Выбрать размер кабель-канала

Выбирая размер коробки, учитывайте, какие провода и сколько проводов будут в нем спрятаны. По правилам безопасности внутреннее пространство ящика должно быть заполнено на 35-40%. Получается, что сначала нужно подумать, сколько там будет проводов, потом найти их сечение, а потом просуммировать все сечения. Чтобы облегчить нашу работу, многие производители указывают, сколько кабелей и с каким сечением поместится в том или ином изделии.

Кабельные мини-каналы имеют сечение 10 * 10 и 10 * 15 мм. Размер обычных коробок начинается от 12 * 12 мм и может доходить до 100 * 150 мм. Конечно, в производстве используются стволы большего размера, особенно при строительстве СКС. Выбирая кабельный канал, обратите внимание на наличие для него всех необходимых аксессуаров. К ним относятся упомянутые ранее уголки, разветвители, вилки и розетки.
