Прокладываем канализацию в частном каркасном доме своими руками

Прокладываем канализацию в частном каркасном доме своими руками? Пошаговая инструкция +Видео

Комфорт и удобство в частном доме сегодня уже не редкость, а скорее норма. Каждому хочется сделать свой дом уютным и полностью адаптированным под современные нормы комфорта. Подключение автономной или центральной канализации – один из пунктов, который делает дом отвечающим всем требованиям качественного проживания.

Проектирование и монтаж системы канализации в каркасном доме доступны для выполнения даже своими руками.

Устройство канализации в каркасном доме: проблема утилизации сточных вод

Система канализации для дома, в том числе и каркасного, состоит из двух взаимосвязанных сегментов и включает внутреннюю и наружную канализационные системы. Больше всего вопросов вызывает устройство и монтаж наружной части канализационной системы.

Особенно важным решение этой проблемы является тогда, когда в каркасном доме нет возможности врезки в сеть центральной магистральной сети канализации. В данном случае об очистке и утилизации биологических отходов и сточных вод приходиться заботиться самому застройщику-владельцу дома.

Чаще всего наружную часть системы канализации выводят на септик, которых существует несколько видов. Иногда устройство канализации в каркасном доме требует использования других очистных сооружений.

Проводка канализации в каркасном доме: основные моменты

Проектирование и монтаж системы канализации в каркасном доме в принципе не отличается от тех, с которыми застройщики имеют дело в частных домах другого типа или даже в многоквартирниках. Однако имеются и свои особенности в монтаже, а также требования к используемым материалам.

Основной функцией внутреннего сегмента канализационной системы является отведение сточных вод и продуктов жизнедеятельности человека от основных сантехнических приборов и некоторых видов бытовой техники (если в доме она установлена или планируется). Так подключения к системе канализации требуют ванна (или душ) и унитаз, кухонная мойка и раковина в ванной комнате. Из бытовых предметов – все, которые используют в своей работе воду, прежде всего, стиральная и посудомоечная машина.

Если рассматривать систему канализации в более общих чертах, то она представляет собой сеть разветвленных труб, которые предназначены для проведения и вывода отработанных вод. На входе все эти трубы соединяются в один общий поток, который выходит наружу здания и утилизируется.

Канализация в каркасном доме: этапы формирования

Работы по проведению и монтажу канализации в каркасном доме включают несколько этапов.

Ниже мы рассмотрим последовательность действий, следуя которой можно провести канализацию в каркасный дом своими руками.

  1. Составление схемы внутренней сети

Схема внутренней системы

Составление схемы внутренней сети. Лучше, если данная работа проведена еще в период проектирования будущего дома, когда вы будете прикидывать расположение комнат и их функциональное предназначение. Имея представление о том, где и как будут расположены комнаты и сантехника, застройщик сможет определить, где и как будут проложены трубы канализации. А значит уже в момент строительства и возведения стен дома, можно будет предусмотреть если не все, то большую часть технологических отверстий для труб в стенах и перекрытиях.

Как уже было сказано в одном из разделов нашего сайта («Составление плана каркасного дома»), при планировании расположения комнат в доме следует учитывать, что комнаты с «водной» составляющей (ванную, туалет, кухню, прачечную) лучше располагать рядом друг с другом, идеально – по соседству. Это поможет снизить риск протечек и аварий, а к тому же – сделает проектирование системы канализации менее затратным, ведь вы сможете сэкономить на метраже труб, которые не нужно будет тянуть через весь дом.

  1. Определение места расположения центрального стояка

Важным моментом в проектировании системы расположения канализационных труб внутри дома является определение места расположения центрального стояка. Его основная функция – выведение всех стоков за пределы дома. От места расположения центрального стояка будет зависеть длина канализационного трубопровода, а также расположение самих труб внутри здания.

Еще по теме:  Лучшие септики для высоких грунтовых вод

Составляя схему системы канализации в загородном доме, следует на плане строения отметить все комнаты и сантехнические приборы. Затем на плане отмечается центральный стояк, и уже потом прочерчивается вся сеть канализационных труб. Особое внимание следует уделять местам соединения труб, помечая такие элементы, как тройники, отводы и т.п. Если строение многоэтажное – подобная схема делается для каждого этажа.

После того, как схема составлена для всего дома – проводиться приблизительный расчет необходимых элементов и длины труб.

водоотведение и канализация

  1. Прокладка канализации в доме

Самый большой объем работ приходиться непосредственно на прокладку канализации в доме, т.е. на размещение, закрепление и соединение канализационных труб. Выполняя монтаж канализации в каркасном доме своими руками, позаботьтесь о помощнике. Соединение труб, переходящих в разные комнаты, часто требует наличия хотя бы двух пар рук.

Сложность данных работ заключается лишь в их объеме. Современные элементы трубопровода монтируются довольно легко. Все прямолинейные элементы герметично соединяются в паз с резиновым уплотнителем. Для дополнительной защиты от протечек места соединения советуют обрабатывать герметиком на основе силикона.

Располагаются канализационные трубы, как правило, в стенах или под полом каркасного дома. Строится система по принципу самотека, когда движение воды направлено снизу вверх под воздействием гравитации. Важным условием в данном случае является следующее: выхода канализации должен быть расположен ниже остальных труб.

Существует и вариант устройства напорной канализации, в ее монтаже используются насосы, которые и направляют водный поток в нужную сторону. Напорная канализация оправдывает себя в том случае, когда есть необходимость установки сантехники или оборудования ниже уровня выходной трубы, например устройство прачечной в подвале дома.

В случае устройства канализации самотечной следует следить за углом уклона трубопровода. Для труб диаметром 5 см необходим уклон не менее 3-4 см, при использовании труб диаметром 10 см. – 2-3 см. на каждом метре протяженности.

  1. Организуем выпуск канализации

Вне зависимости от того, будет ли организована врезка канализации из каркасного дома в центральную или предусмотрен септик, важное значение имеет монтаж выпуска канализации. Его основной функцией является соединение внутренней и наружной систем канализации в каркасном доме.

Располагается это элемент канализационной системы чаще всего непосредственно возле стояка. Монтаж выпуска лучше всего производить на начальных этапах прокладки канализации в доме.

Выпуск канализации из дома

Обычно, во избежание промерзания сточных вод в трубопроводе, выпуск оборудуют в толще фундамента с заглублением не менее 1 метра. В некоторых регионах с теплым климатом возможно более мелкое расположение выпуска. Отверстие для выпуска следует предусмотреть на этапе заливки фундамента. Если такового не было предусмотрено, вам придется приложить довольно много усилий, чтобы проделать в бетонном основании отверстие необходимого размера.

  1. Монтаж стояка и подключение разводки

Самым лучшим вариантом является монтаж стояка в помещении, где располагается унитаз, т.е. в ванной комнате или туалете, ведь существуют рекомендации, согласно которым сточная труба от унитаза до стояка по длине не должна превышать 1 метра.

Как мы уже говорили, располагаются канализационные трубы, как правило, в стенах или под полом. При этом монтаж труб может быть открытым или закрытым. Не смотря на то, что закрытый монтаж является, безусловно, более эстетичным, он вызывает определенные сложности в случае необходимости проведения ремонта или очистки канализации.

Для более эффективной работы системы канализации при соединении горизонтальных труб со стояком лучше использовать тройники и отводы с косым входом.

  1. Выведение фановой трубы
Еще по теме:  Система очистки Евробион: в чем заключается уникальность технологии

Данная часть канализации – хоть и неприметная, но очень важная составляющая внутренней системы. Ее функция заключается в подаче в систему атмосферного воздуха, что препятствует образованию засоров.

В соответствии с технологией фановая труба соединяется со стояком. Во избежание появления в доме неприятного запаха не стоит соединять данный элемент канализации с системой вентиляции или кухонной вытяжкой. Также следует следить, чтобы в месте вывода фановой трубы не было окон жилых помещений или балкона.

Проводка канализации в каркасном доме: используемые материалы

Чаще всего для монтажа внутренней канализации в каркасном доме используются трубы из пластика. Это полимерные трубы серого цвета.

Отвод канализационных стоков от сантехнических приборов (кухонной мойки, ванны, раковин и душа) производиться с использованием труб с внутренним сечением 5 см. Отводы и объединяющий трубопровод делают из труб с внутренним сечением 10 сантиметров.

Таким образом, рассмотрев технологию и устройство канализации в каркасном доме, мы видим, что такую работу вполне можно сделать своими руками. Наиболее важным моментом является проектирование и расчет проекта, а также соблюдение всех основных требований к расположению и качеству применяемых элементов.

Монтаж канализации в каркасном доме

Канализация в каркасном доме – одно из условий комфортного и уютного проживания. Крайне важно соблюдать все нормы и правила при прокладке внешней и внутренней канализации, в ином случае она очень скоро может перестать работать или засориться, и оставить жильцов без элементарных удобств. Мы рассмотрим, как сделать канализацию в каркасном доме с соблюдением всех требований.

Канализация в каркасной постройке

Система канализации в каркасном доме внутреннего типа включает в себя коммуникации для отведения стоков, которые подключены непосредственно к сантехническим и бытовым приборам в помещении. Для организации системы стока воды в основном используют пластиковые трубы в каркасном доме.

Перед чугунными изделиями пластиковые трубы выделяются следующими преимуществами: легко монтируются и не имеют большого веса, на внутренних стенках не образовываются отложения, имеют продолжительный срок эксплуатации.

Монтаж в стене экономит место.

Непосредственно к бытовому и сантехническому оборудованию присоединяются трубы диаметром 50 мм, все остальные разводки, в том числе и общий объединяющий водопровод, выполняются с помощью труб диаметром не менее 100 мм.

Внутренняя канализация в каркаснике схематично разделяется на следующие составляющие:

  • Сантехнические приборы.
  • Отводящие канализационные трубы.
  • Центральный стояк.
  • Фановая труба.

Монтаж водостоков.

Внутренняя канализация в каркасном доме начинается с разработки принципиальной схемы размещения всех элементов системы. На следующем этапе определяется место для расположения центрального стояка. Далее монтируются все коммуникации, и обустраивается канализационный выпуск, устанавливается центральный стояк. На заключительном этапе работ производится соединение разводки, выводится фановая труба, и проводятся пусконаладочные работы.

Монтаж канализации

Канализационные трубы в каркасном доме могут быть установлены по открытой и закрытой схеме. Первый способ монтажа применяется крайне редко, так как трубы снаружи не смотрятся привлекательно с эстетической точки зрения и не вписываются в интерьер каркасного дома.

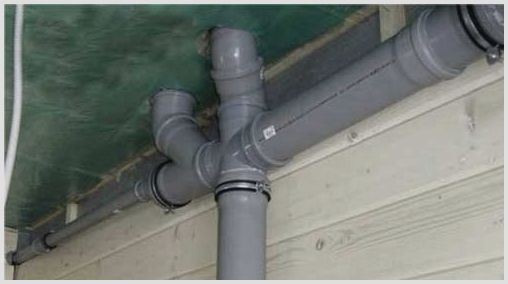

Схема канализации каркасного дома предполагает размещение пластиковых труб внутри стен, под полом или в потолке. Такой способ выглядит более эстетично, при этом значительно усложняется процесс проведения строительных, ремонтных и профилактических работ.

Патрубки в потолке постройки.

Разводка канализации в каркасном доме по санузлу начинается с составления схемы канализации, при этом учитывается размещение в доме таких помещений, как кухня, ванная комната, туалет, прачечная. Если схема составлена на этапе проектирования каркасного дома, во время строительства делаются все технологические отверстия в стенах и перекрытиях. Такой принцип строительства позволяет значительно снизить расходы на монтаж канализации в каркасном доме.

Еще по теме:  Пластиковый септик для частного дома – как выбрать, правила монтажа, инструкции

Важно правильно определить место для расположения центрального стояка канализации, к которому будут выводиться трубы от всех внутренних источников канализации. Стояк канализации в каркасном доме лучше всего располагать в непосредственной близости к туалету в доме, связано это с тем, что по нормам труба от унитаза до стояка не должна быть длиннее 1 метра. Именно от расположения стояка в доме будет зависеть длина канализационных труб и их размещение в доме.

Монтаж канализации в каркасном доме обязательно должен выполняться с уклоном. Согласно действующим нормам и правилам, желательно выдерживать уклон в размере 20 мм на каждый метр канализационных труб. Несоблюдение указанного требования может обернуться слишком частым засорением канализации или медленным стоком.

Внутренняя канализация

Так как в нашей стране от подвального помещения в каркасном доме часто отказываются в пользу 2-3 этажа, желательно на этапе строительства фундамента оставить рабочий подпол, под которым будут проложены стоки. Если нет возможности организовать подпол, ветки канализации к основному стояку проводятся максимально низко с соблюдением нормативного уклона.

Схема расположения

На первом этапе обустройства канализации в каркасном доме своими руками выбирается принципиальная схема расположения труб канализации. Этап начинается еще на стадии проектирования дома. Желательно выбирать такое размер лаг перекрытия, чтобы даже крупные канализационные трубы могли расположиться между ними.

На втором этапе обрисовывается схема расположения канализации в доме. От каждого унитаза отводится магистраль диаметром не менее 110 мм, от кухни, душа, посудомоечной и стиральной машины – магистраль диметром около 50 мм. На схеме обязательно отмечаются тройники, повороты. Далее просчитываются необходимые метры пластиковых труб и закупаются необходимые строительные материалы.

Фановая труба

На третьем этапе проводится работа с обустройством вентиляции для каждой ветки. Этап крайне редко проводится в нашей стране. При этом в случаях, если канализационная магистраль выполнена в виде «слепого» участка, часто во время слива воды в сифоне происходит срыв водяного запора, в результате появляется неприятный канализационный запах из септика.

На заключительном, четвертом этапе, организовывается ревизионный доступ к каждой ветке канализационной магистрали. Ревизионный доступ позволяет быстро устранить засор: открывается люк, выкручивается пробка, с помощью специального троса засор проталкивается в домовой стояк.

Канализация в каркаснике на сваях

В каркасном доме, который построен на ленточном или плиточном фундаменте, выводная труба располагается под фундаментом на минимальном расстоянии и к стояку, и к септику. Траншея в таком случае находится ниже уровня промерзания грунта, в итоге трубы не нуждаются в дополнительной защите. Канализация в каркасном доме на сваях имеет ряд особенностей.

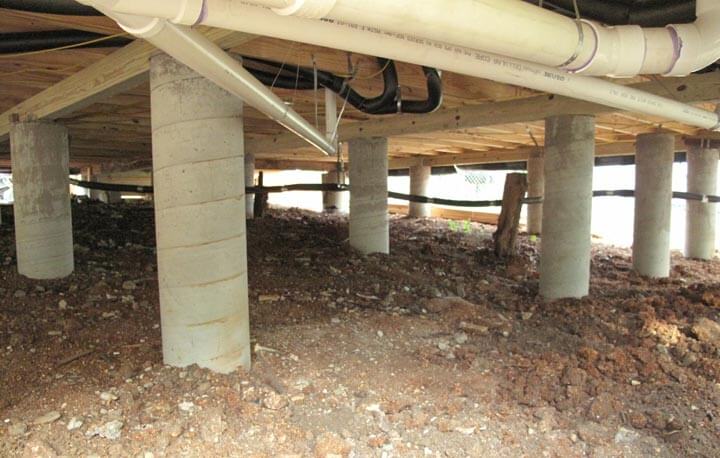

На сваях коммуникации под полом.

Намного сложнее дела обстоят с обустройством канализации в каркасном доме на винтовых сваях. В данном случае труба проходит от дома к грунту по открытому пространству. Если во время монтажа не принять необходимых мер, при снижении температуры воздуха до отрицательных показателей отток канализационных вод по трубам будет быстро заблокирован из-за замерзания жидкости.

В домах со свайным фундаментом используют различные методики для утепления труб. Утепление можно проводить несколькими способами:

  1. Из пенополиуретановых плит собирается специальная шахта, через которую пропускаются наружные канализационные трубы.
  2. Использование специальных теплоизоляционных материалов.
  3. На трубы надеваются чехлы для канализационных труб, которые предотвращают промерзание.

Вне зависимости от используемого способа, задача перед владельцем дома стоит одна – защитить канализационные трубы, которые находятся выше глубины промерзания грунта, от минусовой температуры. Все основные моменты, как делается канализация в каркасном доме (видео монтажа) вы сможете рассмотреть.

Как проложить канализацию в каркасном доме?

Удобство и комфорт в приватизированном доме сегодня уже не редкость, в быстрее норма. Каждый хочет сделать собственный дом уютным и полноценно адаптированным под современные нормы комфорта. Подключение независимой или централизированной канализации – один из пунктов, который выполняет дом отвечающим всем необходимым потребностям хорошего проживания. Кстати, если вам нужен качественный септик для дачи переходите по ссылке topas-s.

Проектирование и монтаж канализационной системы в каркасном доме доступны для выполнения даже собственными руками.

Канализационное устройство в каркасном доме: проблема утилизации канализационных вод

Канализационная система для дома, также и каркасного, состоит из 2-ух смежных сегментов и включает наружную и внутреннюю системы канализации. Более всего вопросов вызывает приспособление и монтаж наружной части системы канализации.

Очень важным решение данной проблемы считается тогда, когда в каркасном доме нет возможности врезки в сеть центральной магистральной сети канализации. В таком случае об очистке и утилизации биологических отходов и канализационных вод приходиться беспокоиться самому застройщику-владельцу дома.

Очень часто наружную часть канализационной системы выводят на колодец-отстойник, которых есть несколько типов. Порой канализационное устройство в каркасном доме требует применения иных очистительных канализационных сооружений.

Проводка канализации в каркасном доме: ключевые моменты

Проектирование и монтаж канализационной системы в каркасном доме как правило не выделяется от тех, с которыми застройщики имеют дело в приватизированных домах иного типа либо даже в многоквартирниках. Однако есть и собственные специфики в процессе установки, а еще требования к применяемым материалам.

Главной функцией внутреннего сегмента системы канализации считается отвод канализационных вод и продуктов человеческой жизнедеятельности от ключевых приборов сантехники и многих видов домашней техники (если в доме она поставлена или предполагается). Так подсоединения к канализации просят ванна (или душ) и унитаз, мойка для кухни и мойка в помещении ванной. Из предметов использующихся в быту – все, которыми пользуются в собственной работе воду, в первую очередь, посудомоечная и стиральная машина.

Если рассматривать канализационную систему в намного общих чертах, то она собой представляет сеть разветвленных труб, которые предназначаются для проведения и вывода отработанных вод. При входе эти все трубы соединяются в один общий поток, который выходит наружу строения и утилизируется.

Канализация в каркасном доме: этапы развития

Работы по проведению и процессу установки канализации в каркасном доме включают пару этапов. Ниже мы будем рассматривать очередность действий, следуя которой можно провести канализацию в каркасный дом собственными руками.

  1. Составление схемы внутренней сети

Схема внутренней системы

Составление схемы внутренней сети. Идеально, если эта работа проведена еще во время проектирования грядущего дома, когда вы будете прикидывать размещение комнат и их практичное назначение. Имея представление о том, где и как будут размещены комнаты и сантехника, застройщик сумеет определить, где и как будут проложены канализационно промывочные трубы. А это означает уже во время строительных работ и строительства стен дома, можно будет предусматривать если не все, то значительную часть инновационных отверстий для труб в стенках и перекрытиях.

Как мы уже говорили в одном из разделов нашего сайта («Составление плана дома по каркасной технологии»), при планировке размещения комнат в доме необходимо учесть, что комнаты с «водной» составляющей (ванную, санузел, кухню, прачечную) лучше располагать рядом между собой, идеально – рядом. Это поможет уменьшить риск протечек и аварий, а более того – выполнит проектирование канализационной системы менее расходным, ведь вы сумеете сэкономить на метраже труб, которые не придется протягивать через весь дом.

  1. Обозначение места размещения центрального стояка

Приоритетным фактором в планировании системы размещения труб канализации в середине дома считается обозначение места размещения центрального стояка. Его важная функция – выведение всех сливов за пределы дома. От места размещения центрального стояка зависит длина сточного трубопровода, а еще размещение самих труб в середине строения.

Создавая схему канализационной системы в доме за городом, следует на проекте сооружения подчеркнуть все жилые помещения и сантехприборы. Потом на проекте отмечается центральный стояк, и уже после прочерчивается вся сеть труб канализации. Большое внимание необходимо выделять местам трубные соединения, помечая эти элементы, как тройники, расширители и т.п. Если строение многоэтажное – аналогичная схема выполняется для любого этажа.

После того, как схема составлена для всего дома – проводиться примерный расчет обязательных элементов и длины труб.

  1. Прокладка канализации в доме

Самый большой рабочий объем приходиться конкретно на прокладку канализации в доме, т.е. на расположение, закрепление и соединение труб канализации. Выполняя канализационный монтаж в каркасном доме собственными руками, побеспокойтесь о помощнике. Соединение труб, переходящих в различные комнаты, нередко требует наличия хотя бы 2-ух пар рук.

Трудность этих работ заключается лишь в их объеме. Современные детали трубопровода устанавливаются очень легко. Все прямолинейные детали плотно соединяются в паз с уплотнителем из резины. Для добавочной защиты от протечек места соединений предлагают обрабатывать герметиком на силиконовой основе.

Размещаются трубы для канализации, в основном, в стенках или под полом дома по каркасной технологии. Выстраивается система по принципу самотека, когда движение воды направлено снизу вверх под влиянием гравитации. Главным условием в таком случае считается следующее: выхода канализации обязан быть размещен ниже других труб.

Есть и вариант устройства напорной канализации, в ее монтаже применяются насосы, которые и направляют поток воды в необходимую сторону. Напорная канализация оправдует себя на случай, когда существует необходимость установки сантехники или оборудования пониже уровня выходной трубы, к примеру приспособление прачечной в подвальном помещении дома.

На случай устройства канализации самотечной следует смотреть за углом уклона трубопровода. Для труб диаметром 5 см нужен уклон не меньше 3-4 см, при эксплуатации труб диаметром 10 см. – 2-3 см. на каждом метре длине.

  1. Организовываем выпуск канализации

Не зависимо от того, будет ли организована врезка канализации из дома по каркасной технологии в центральную или предполагается колодец-отстойник, приоритетное значение имеет монтаж выпуска канализации. Его главной функцией считается соединение наружной и внутренней канализационных систем в каркасном доме.

Размещается это компонент системы канализации очень часто конкретно возле стояка. Монтаж выпуска прекраснее всего делать на первых шагах прокладки канализации в доме.

Выпуск канализации из дома

В большинстве случаев, чтобы избежать обмерзания канализационных вод в водопроводе, выпуск оснащают в толще фундамента с углубляющим не меньше 1 метра. В определенных регионах с тёплым климатом возможно очень мелкое размещение выпуска. Отверстие для выпуска необходимо учесть на шаге заливания основания. Если такового не было рассчитано, вам нужно будет приложить достаточно много усилий, дабы сделать в основании из бетона отверстие соответствующего размера.

  1. Монтаж стояка и подключение разводки

Очень хорошим вариантом считается монтаж стояка в помещении, где расположена унитаз, т.е. в помещении ванной или туалете, ведь есть рекомендации, согласно которым труба для стоков от стояка до унитаза по длине не должна быть больше 1 метра.

Как мы уже рассказывали, размещаются трубы для канализации, в основном, в стенках или под полом. При этом трубомонтаж может быть закрытым либо открытым. Не взирая на то, что закрытый монтаж считается, несомненно, более красивым, он вызывает некоторые проблемы если необходимо выполнения ремонта или чистки канализации.

Для более результативной работы канализационной системы при соединении горизонтальных труб со стояком лучше применять тройники и расширители с косым входом.

  1. Выведение фановой трубы

Эта часть канализации – хотя и незаметная, но довольно значительная составляющая внутренней системы. Ее функция состоит в подаче в систему атмосферного воздуха, что мешает образованию засоров.

В согласии с технологией фановая труба совмещается со стояком. Чтобы избежать возникновения в доме противного запаха не стоит объединять этот компонент канализации с вентиляционной системой или кухонной вытяжкой. Также следует смотреть, дабы в месте вывода фановой трубы не было окон жилищных помещений или балкона.

Проводка канализации в каркасном доме: применяемые материалы

Очень часто для установки внутренней канализации в каркасном доме применяются пластиковые трубы. Это полипропиленовые трубы серого цвета.

Отвод стоков канализации от приборов сантехники (мойки для кухни, ванны, раковин и душа) выполняться с применением труб с внутренним сечением 5 см. Расширители и соединяющий трубопровод производят из труб с внутренним сечением 10 сантиметров.

Аналогичным образом, рассмотрев технологию и канализационное устройство в каркасном доме, мы видим, что подобную работу действительно можно изготовить собственноручно. Наиболее приоритетным фактором считается проектирование и расчет проекта, а еще соблюдение всех главных требований к размещению и качеству используемых компонентов.

Монтаж пластиковых канализационных труб

Канализация в каркасном доме: способы прокладки труб, нормы, частые ошибки

Канализация в каркасном доме по своему устройству ничем не отличается от аналогичных коммуникаций, прокладываемых в кирпичных, пенобетонных и других капитальных зданиях. Особенности, в основном, заключаются в возможных способах прокладки трубопроводов, а также в некоторых нормах и правилах. Отдельного внимания заслуживает вывод канализации из каркасного дома, основой которого является свайно-винтовой фундамент.

Устройство классической канализации

В качестве примера рассмотрим систему канализации двухэтажного каркасного дома на сваях с максимальным набором сантехнического оборудования. В состав коммуникации входят такие компоненты, как:

Центральный стояк – это вертикально расположенная труба, в которую попадают все стоки с последующим отведением за пределы здания. Ее сечение должно быть не меньшим, чем диаметры всех остальных веток.

Фановая труба – она же вентиляционная, предназначена для соединения системы канализации с атмосферным воздухом. Выполняет две основные функции – компенсирует внутреннее давление в магистралях, а также обеспечивает отвод неприятных запахов за пределы дома.

Главная магистраль – горизонтально расположенная труба (или несколько труб), соединяющая центральный стояк с отводами сантехнического оборудования. Диаметр, как правило, такой же, как у стояка, но не меньше, чем у второстепенных веток.

Отводы и соединительные узлы – трубы, гофрированные патрубки, гибкие шланги, сифоны, гидравлические затворы и другие изделия, соединяющие центральную магистраль с сантехникой.

Смотровые тройники – фитинги, устанавливаемые на каждой горизонтальной магистрали, идущей к стояку. Нужны для регулярного осмотра и прочистки системы при засорах.

Вывод из дома – трубопровод, соединяющий стояк с трубой, проложенной под землей за пределами дома к септику.

Варианты прокладки труб

Прокладка канализационных труб в каркасном доме осуществляется наиболее удобным способом из нескольких доступных. Монтаж разделяется на внутренний и наружный. При внутреннем монтаже магистрали обустраиваются в пустотах, которые образует несущий каркас. При наружной прокладке трубы фиксируются к поверхностям, как и в обычных зданиях.

Вертикальные канализационные трубы, как правило, закладываются в пустоты стен и перегородок. Если линия коммуникации пересекается с элементами каркаса, то в них делаются соответствующие пропилы или отверстия.

Горизонтальные трубопроводы укладываются под будущим напольным покрытием между балок. Проходы сквозь элементы несущих конструкций выполняются аналогично вышеописанному.

Если прокладка магистралей планируется внутри пустот несущего каркаса, то все работы осуществляются перед монтажом облицовочных материалов.

Вывод канализации из дома

Если каркасный дом построен на классическом ленточном или плитном фундаменте, то выводная труба заглубляется в грунт и выводится в траншею ниже уровня промерзания грунта. Обычно в случаях с мелко заглубленными основаниями выход располагается как раз под фундаментной плитой в точке, которая ближе всего к стояку и к септику одновременно.

Немного сложнее дела обстоят в случаях, когда каркасное здание возведено на сваях. При такой конфигурации выводная труба будет проходить от дома к грунту через открытое пространство. Если не принять соответствующих мер, то при отрицательных температурах зимой канализация очень быстро будет заблокирована из-за замерзания жидкости.

Утепление вывода осуществляется несколькими способами. Можно собирать шахту из пенополиуретановых плит и пускать трубу внутри нее. Также на практике применяются разные теплоизоляционные материалы или специальные чехлы для канализационных труб. Задача стоит всегда одна и та же – от дома до глубины промерзания грунта выводная магистраль должна быть защищена от зимних морозов.

Основные нормы

При обустройстве канализации в каркасном доме действуют те же нормы и правила, что и при прокладке труб в других зданиях.

Во-первых, при монтаже горизонтальных труб выдерживается уклон. Обычно берется среднее значение от 2,5 до 3,0 см на метр погонный. Для труб большого диаметра уклон можно делать поменьше.

Во-вторых, при проходе через элементы каркаса нельзя нарушать его несущую способность. Когда труба пересекается со стойкой, пропил или отверстие не должно быть больше, чем ¾ всей ширины изделия. Горизонтальные балки или лаги лучше вообще не трогать, особенно в местах концентрации нагрузки. Трубы в таком случае лучше прокладывать под конструкцией.

В-третьих, сечение труб в направлении от сантехники до септика не должно уменьшаться. В противном случае это снизит пропускную способность системы и станет причиной частых засоров.

Чтобы максимально правильно обустроить канализацию в каркасном доме, рекомендуется обратиться за помощью к специалистам. Только так получится избежать часто допускаемых ошибок, а также сэкономить средства без снижения функциональности системы.

Коммуникации в каркасном доме. С чего начать?

Коммуникации в каркасном доме. На каком этапе проектировать коммуникации?

Достраивая стены своего каркасного дома, я понял, что пора бы уже задуматься о будущих коммуникациях. Одновременно началась настоящая осень, а значит, дожди и появилось время для исследования. Пора, решил я. Сейчас самое время в ожидании сухих дней заняться коммуникациями — и засел за подготовку к проектированию и последующей проводке коммуникаций в своем будущем каркасном доме.

Конечно, лучше иметь проект всех коммуникаций: теплоснабжения, водоснабжения, канализации вентиляции и электрики еще на этапе проектирования каркаса. Но мало кто из строителей-любителей может себе такое позволить, ведь просто не хватает времени изучить все до начала стройки. А на стройке уже и вовсе некогда.

Пока этот пост достаточно теоретичен, поскольку я только начал заниматься коммуникациями. Обязательно обновлю этот текст, когда придет время, и когда мой опыт по монтажу и проектированию коммуникаций будет полностью накоплен и осмыслен.

Надеюсь, мои изыскания по вопросу проектирования коммуникаций в каркасном доме будут полезны и вам. Тем более, что голосование на сайте показало особый интерес к данной теме.

Коммуникации в каркасном доме. Обзор

Краткий обзор коммуникаций традиционно проводимых в каркасном доме:
— отопление
— водоснабжение
— вентиляция
— канализация
— электрика

Коммуникации в каркасном доме. Отопление

В первую очередь, нужно решить, какое топливо использовать для отопления вашего каркасного дома.
Отопление может быть газовым (магистральным или из баллона), электрическим, дизельным или твердотопливным (в частности, печь).

После того, как вы определились с топливом, нужно выбрать трубы для отопления:
полипропилен (ППР) — самый простой вариант и самый частоиспользуемый «в народе». Из плюсов: дешевизна труб и фитингов (правда настоящий европейски ППР уже не так дешев, если ППР очень дешевый, задумайтесь, это явно китайская подделка), легкость монтажа (даже не профессионалом), из инструментов нужны специальные бюджетные ножницы и такой же бюджетный паяльник. минусы: не самая надежная труба, неочевидность качества монтажа (внутрь не заглянешь).

металлопластик — тоже часто используемый материал. из плюсов: гибкость трубы, несложный монтаж, средняя цена. из минусов: частые жалобы на качество труб и герметичность фитингов.
сшитый полиэтилен PeX — уже более приличный материал, используется для труб теплого пола. из плюсов: надежность, прочность. из минусов: цена уже приличная, нужен дорогой инструмент для монтажа, монтаж более сложный, «непослушная» труба.
медь — самый дорогой и «крутой» материал. В Канаде по сути используют только его. Очень прочный материал, но при этом и очень дорогой (но зато дешевые фитинги).

Для монтажа нужна лишь горелка и, самое главное, «прямые» руки. Часто говорят, что в итоге по стоимости получается немного дороже чем даже ППР, сам пока не определился с итоговым мнением, но медь безусловно хороша.

Я склоняюсь к сшитому полиэтилену как золотой середине по цене/качество. Но, конечно, же я не про полиэтилен фирмы Рехау, он «золотой» по цене, есть для него приличные аналоги в России по доступной цене.

Каркасный дом можно отапливать как теплыми полами, так и радиаторами. Второе хоть и не так красиво, зато куда проще и ремонтопригоднее, а мы ведь строим каркасник для себя? Я для себя выбрал биметаллические радиаторы, которые сочетают в себе плюсы стальных (прочность) и алюминиевых (теплоотдача) радиаторов.
Возможно, все же установлю теплый пол, но эту информацию я добавлю в пост позже.

Теперь нужно определиться с системой отопления.
Она бывает как однотрубная, так и двухтрубная. Однотрубная — пережиток прошлого и сейчас ее использовать не рекомендуют, трубы для нее нужно использовать толстые, а регулировка тепла в ней хромает. Так что я однозначно за двухтрубную систему отопления в каркасном доме, да и в любом другом.

После выбора системы (если она двухтрубная) нужно определить, будут ли ваши трубы идти в одном направлении по всему дому (последовательная схема), либо в двух или даже трех (коллекторная схема). В первом случае, если трасса получается слишком длинная, то в последним помещениям в этой последовательности может не хватать тепла, не забывайте также и необходимость «высоких порогов» у входных дверей, в них будет идти труба, поэтому я за двухтрубную коллекторную систему.
Выглядит это, например, так:

Правильное подключение большого радиатора (диагональное).

Если подключать его не диагонально, а, например, делать и вход и выход из него в нижних его частях, то тепла такой радиатор будет отдавать гораздо меньше, просто не будет весь прогреваться.

Коммуникации в каркасном доме. Электрика

Система электроснабжения каркасного дома состоит из наружной и внутренней электрической сети. Внутренняя в свою очередь состоит из щитка, розеток, выключателей и потребителей тока. Подключают тока в нашей области обычно со столба по воздуху, после чего обязательно заземляют узел ввода в дом снова, даже если уже было сделано заземление у столба.
Сначала определяемся с планировкой, потом продумываем в нашей планировке все будущие потребители (бытовой техникой, приборами и т.п.). Особенно точно нужно определиться с «особенными» потребителями (плита, холодильник, варочная поверхность, котел,
Эти потребители особенные, для них существует или свой особенный автомат или они должны размещаться на особенной неотключаемой линии и т.п. Это не ваша головная боль, а головная боль проектировщика вашего будущего щита (проектировать щит сам я бы не решился, в этом деле очень много тонкостей).
Лучше всего найти мастера, которому вы доверяете. Как и с проектированием каркасного дома, лучше доверять это дело опытному проектировщику, а не фирме-однодневке.

После того как вам спроектировали и смонтировали щит, нужно будет развести кабели от автоматов по дому. В идеале, вам должны предоставить конкретную схему щита с пояснением по каждому автомату. В моем случае, это выглядит так:

Т.е. из двух автоматов, которые прикреплены к одному УЗО идет 3 фазных провода в 3 спальни. А уже там они приходят в первый блок розеток спальни, от которого идут во второй блок розеток и т.д. Так же дело обстоит с кухней и гостиной и др. помещениями.
В идеале также нужно иметь отдельный щиток для котельной (если она у вас есть в доме).

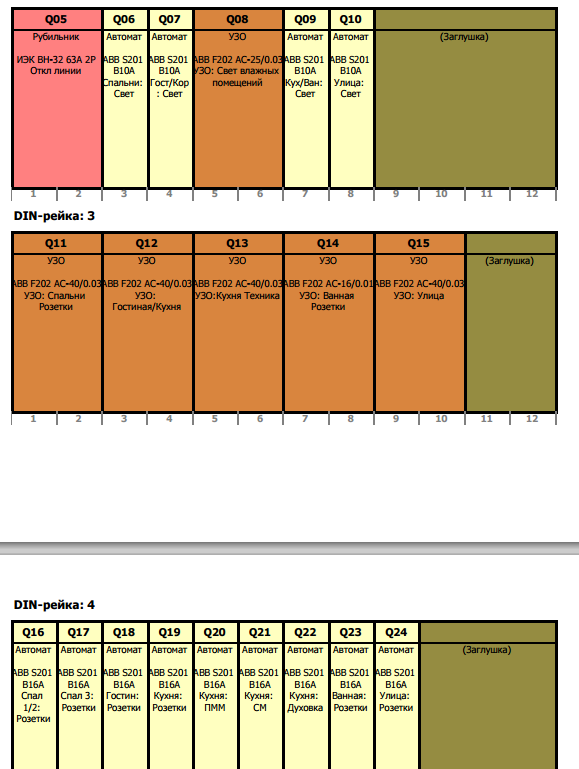

Вот так выглядят мои два электрических щита:

Коммуникации в каркасном доме. Канализация

По канализации в каркасном доме в интернете есть масса материалов, поэтому посмотрим только на схему канализации в каркасном доме и методы монтажа канализационных труб в каркасном доме.
Трубы канализации укладываются с уклоном 2 сантиметра на метр, чтобы все скатывалось и не замерзало. При этом их не нужно закапывать до глубины промерзания, даже полуметра будет достаточно, т.к. жидкости там пробегают быстро и не успевают замерзнуть. Только нужно не забывать если помогать жестким отходам пройти до нужного места и сливать побольше воды вместе с ними.
Канализационные трубы имеют стандартный диаметр — 110 мм. Снаружи дома и под землей необходимо использовать рыжие трубы, внутри (и под домом, но в воздухе) — можно использовать серые трубы.

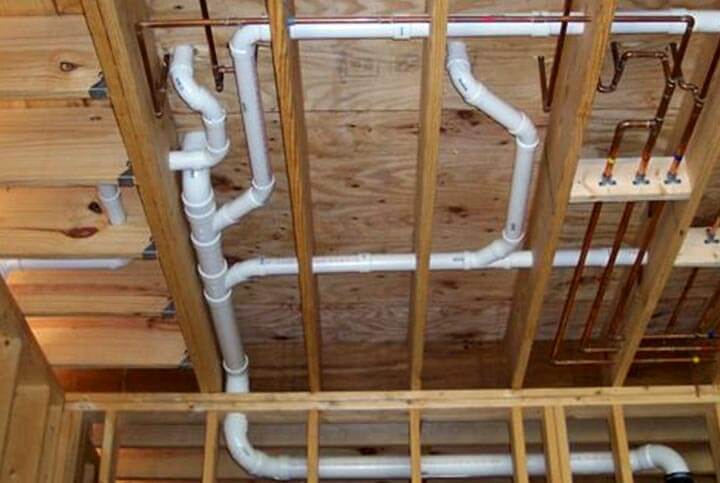

Внутреннюю канализацию можно проводить прямо в лагах пола (самый частый вариант), либо над полом (не очень красиво).

Оптимальным вариантом емкости для слива канализационных стоков, по моему мнению, является обычный пластиковый септик на 2-3 куба, я присмотрел себе септик «Крот», он с достаточно толстыми стенками (ребра жесткости 15 см), круглой формы и по адекватной цене, а также с доставкой по России (5 тысяч рублей до Нижнего Новгорода, если мне не изменяет память).

Другие плюсы этого септика (по словам изготовителя и отзывам на forumhouse) — он не всплывет при высоком уровне грунтовых вод, за счет приваренного к септику на производстве креплению от всплытия, а значит, не нужно заливать под септиком бетонную плиту.

Общая схема внешней канализации и фанового стояка.

На картинке: 1 -септик, 2 — фильтрующий колодец, 3 — фановый вытяжной стояк.
Канализационные сливы сначала попадают в септик для первичной естественной очистки, из них там выделяется загрязненный осадок, а «осветленная» вода идет в фильтрующий колодец. После чего, еще более очищенная вода идет в нижние слои грунта. такая система допускается только, если грунтовые воды не ближе, чем метр по глубине от дна вашего фильтрующего колодца (и при достаточной силе впитываемости грунта).

А вот видео с монтажом горизонтального «Крота» для каркасного дома:

Из септика жидкость выходит через несколько суток уже отстоявшаяся и ее можно выводить в фильтрующий колодец на дополнительное очищение гравием, а затем уже через гравий в грунт (но так можно только если грунтовые воды не ближе, чем в метре глубины от гравия). Кстати, я выбрал себе на дом с 3 проживающими — «Крот» объемом 1,8 куба, больше и не нужно, его можно монтировать своими силами с 1-2 помощниками.

Коммуникации в каркасном доме. Вентиляция

Вентиляция в каркасном доме — вещь безусловно необходимая, т.к. он работает как огромный «термос» и весь зашит полиэтиленовой пленкой, на которой оседает пар. Это нужно вентилировать, да и воздух свежий человеку необходим.

Вентиляция каркасного дома нужна для: притока свежего воздуха и вытягивания уже использованного воздуха (с углекислым газом) наружу.

Приток воздуха в каркасные дома обычно обеспечивается через окна (микропроветривание, или форточка), хотя существуют и варианты с монтируемыми прямо в стену клапами КИВ (и их аналогами), а также более совершенные системы принудительного притока воздуха с рекуперацией (но для экономного дома не совсем актуальные).

Вытяжка использованного воздуха обычно производится через трубу, которая идет из помещения на крышу. Она может работать как в режиме «естественной тяги»(но проблемно с этим летом, т.к. разница температур небольшая, а значит, не будет «тянуть»), так и на вентиляторах, которые принудительно выводят воздух по включению (которое может быть также запитано, например, от света в ванной или кухне).

Вытяжку в каркасном доме необходимо делать:
а) на кухне (через специальный зонт)
б) в санузлах (можно через стену, но лучше так не делать)
в) из газового котла в котельной (можно через стену)
г) из холла со спальнями (а если под дверью спальной есть щели, то воздух через этот коридор вытянется и оттуда)
д) из котельной (если используется газовый котел с открытой горелкой).

Вентиляция каркасного дома — дело очень ответственное и важное, не слушайте тех, кто говорит, что стены «дышат». Каркасный дом дышит, только если у вас каркасно-щелевой дом от кривых строителей, настоящий каркасник не дышит, он термос с герметичной пленкой внутри.

Коммуникации в каркасном доме. Водоснабжение

В каркасном доме может быть два варианта водоснабжения: центральное водоснабжение или свой источник. Свой источник — это в свою очередь колодец или скважина.

В скважине может работать как погружной насос (висит в самой скважине, надежнее), так и станция (стоит в котельной, не так надежно и к тому же часто шумно).

Общая схема водоснабжения:

Напоминаю, что мы можем сделать вам удобный и понятный проект каркасного дома по доступной цене, или подобрать для вас готовый проект каркасного дома в соответствии с вашими пожеланиями.

Оставайтесь на связи, задавайте вопросы, давайте строить правильные каркасные дома!

Канализация в доме: как это делается

Как правило, прокладка всех коммуникаций проектируется одновременно со строительством здания, но иногда канализация в доме на сваях или на ленточном фундаменте монтируется гораздо позднее, что вызывает массу неудобств. Тем не менее, обеспечение в жилом здании такого удобства является необходимым требованием элементарных санитарных норм, так что, несмотря на различные препятствия, сточные трубы нужны в любом случае.

Вы можете сделать такой трубопровод самостоятельно, и мы поговорим об этом ниже, а также посмотрим видео в этой статье.

Канализация в частном доме Соблюдаем уклон

Примечание. Когда монтируется канализация дома в частном секторе, то для этого используются в основном пластиковые трубы диаметром 50 мм и 100 мм, но кроме этого может быть востребован диаметр 32 мм для посудомоечной или стиральной машины, а также 150 мм для улицы.

  • Согласно СНиП 2.04.01-85* канализация в жилых домах и на прилегающих к ним участках должна монтироваться с определённым уклоном труб, который напрямую зависит от их диаметра. Так, оптимальный уклон для стока нечистот при сечении трубопровода 50 мм составляет 30 мм на погонный метр, для 100 мм — 20 мм и для 150 мм — 8 мм соответственно. Если речь идёт о подключении стиральной или посудомоечной машины к канализации и водопроводу (труба 32 мм), то здесь можно обойтись без наклона для стока, так как вода здесь подаётся в принудительном порядке.
  • Повышение данного параметра допускается только на коротких участках (не более метра) — это позволяет максимально ограничить трассу от появления засоров. А всё дело в том, что при уменьшении угла прокладки вода, движущаяся самотёком, будет не в состоянии смыть твёрдый мусор (частицы пищи и фекалии), а при увеличении этого угла жидкость просто не успеет этого сделать.
  • Кроме того, инструкция обращает внимание на угловые фитинги, которые имеют 32⁰, 45⁰ и 90⁰ для всех диаметров. Так, поворот на 90⁰ допускается только от стояка к вертикальной плоскости или же для 50-миллиметровых и 32-миллиметровых труб в помещении, так как в первом случае создаётся хороший напор воды, а во втором случае почти отсутствует твёрдый мусор в жидкости. Если при укладке трубопровода на улице необходимо сделать поворот на 90⁰, то для этого используют два угла по 45⁰ — плавный поворот не так благоприятствует образованию засоров.

Фитинги и редукции

При монтаже канализация для дома обычно состоит из труб разного диаметра, которые никогда не пролегают строго по прямой линии, к тому же, может меняться плоскость прокладки и для этой цели существует много переходных фитингов. Такие переходники используются для врезки, для поворотов, для изменения плоскости прокладки, а также при изменении диаметра.

Самое большое разнообразие таких фитингов производится для 100-миллиметровых труб, но, тем не менее, и на другие сечения вы сможете найти подходящий переходник.

Для участков трубопровода более 4-ёх метров, а также на поворотах врезают ревизию, которая очень напоминает тройник, но боковое отверстие у неё закрывается крышкой. Такой переходник используют для очистки засоров на отдалённых участках.

Кроме того, для стыковки применяются резиновые редукции и уплотнители, которые, по сути, тоже можно назвать редукционными элементами. Уплотнители используются при стыковке труб одного диаметра, когда конец одной трубы вставляется в несколько расширенный стакан другой (отсюда и редукционная функция) — цена уплотнителя даже не рассматривается, так как он поставляется в комплекте.

А вот редукция может понадобиться при стыковке пластика с чугуном (без таковой не обойтись при замене стояка в квартире многоэтажного дома). Или, к примеру, при переходе с 50-миллиметровой на 32-миллиметровую трубу (для стиральных и посудомоечных машин) и, конечно, при монтаже рукава от сифона.

Трубопровод (если он не вмонтирован в пол или стену) фиксируют для неподвижности с помощью пластиковых или металлических хомутов определённого диаметра. Пластик, как правило, используют для малого диаметра (32 мм), в остальных случаях применяют металлические кронштейны.

Монтажные работы в доме

В первую очередь, вне зависимости от того, будет ли это канализация в каркасном доме или в кирпичном, блочном или деревянном строении, вам нужно произвести разметку монтажа санузлов относительно выхода трубы на улицу. Следовательно, в первую очередь вам нужно определить, где канализация будет выходить на улицу, а также её заглубление (об этом мы расскажем несколько позднее).

Такая разметка позволит вам определить не только метраж и диаметр материала, но также количество и конфигурацию фитингов, необходимых для поворотов и развязок разного типа.

Когда обустраивается канализация в своем доме, то после разметки мест для монтажа санузлов вам необходимо отбить чоклайном (малярным шнуром) линии с необходимым уклоном, по которым будет располагаться вся трасса. Благодаря этим ориентирам вы сможете сделать в нужных местах штробы или закрепить по этой метке кронштейны (хомуты).

Для изготовления штроб (канавок) используется болгарка с алмазным диском и перфоратор с зубилом. По двум ориентировочным линиям диском с алмазным напылением делаются надрезы, глубина и удалённость друг от друга которых зависит от обстоятельств. После этого зубилом (можно без перфоратора) сбивают вырезанную полосу, по необходимости корректируя её глубину.

Для того чтобы трубы удерживались в штробе, её нужно чем-либо зафиксировать (до нанесения штукатурки или монтажа короба) и для этого очень хорошо подходят перфорированные металлические ленточные подвесы, которые используют для металлокаркасов под гипсокартон.

Рекомендация. Готовую разводку нужно обязательно протестировать, залив в неё воду. Если вы заметите протечку на каком-либо из стыков — не спешите заделывать это место силиконом или герметиком — в таких случаях стык нужно разобрать, поправит уплотнитель и собрать его заново. Для того чтобы резиновый уплотнитель не препятствовать своим трением стыковке, конец трубы намазывают любым жидки моющим средством для бытовых нужд.

Если в доме имеется технический этаж или подвал, то вы сможете избежать штробления стен — просто от каждого санузла сделаете отвод через пол к магистральной трубе, как это показано на фото вверху. В этих случаях горизонтальная труба обычно имеет сечение 100 мм и её уклон, соответственно должен быть 2 см на погонный метр.

Такой метод разводки значительно экономит трудовые затраты, а также полезную площадь в помещении — вам не придётся делать короб в помещении, чтобы спрятать трубы.

Монтажные работы снаружи

Теперь давайте разберёмся с глубиной траншеи, которая в основном будет зависеть от двух факторов — это уровень промерзания почвы в вашем регионе, а также расстояние от дома до септика или выгребной ямы.

Например, максимальный уровень промерзания грунта в вашей местности составляет один метр, а расстояние до септика составляет 20м и при этом вам предстоит уложить 100-миллиметровую трубу. Критическая точка замерзания после монтажа канализации должна оказаться выше верхней стенки трубы, как минимум, на 10 см.

Это означает, что у дома глубина трубопровода по верхнему уровню будет составлять 110 см, а у септика или выгребной ямы эта цифра уже будет составлять 110+20*2=150 см. Но это просто показатель верхнего уровня, но никак не основания самой траншеи, а для того, чтобы определить глубину копки вам нужно будет добавить 10 см толщины трубы плюс 5-10 см для песочной подушки.

На дно траншеи насыпаете слой песка высотой 5-10 см — таким образом, вы сможете спланировать грунт, чтобы на нём не оказалось резких перепадов и, тем более, твёрдых острых предметов (камни, проволока, арматура, стекло) — это может повредить пластиковые стенки. После планировки песок следует утрамбовать, чтобы он позднее не просел под давлением грунта.

Сборку прямых участков трубы удобнее производить не в траншее, а на поверхности, опуская канализационную трассу вниз блоками определённой длины.

Как мы уже упоминали выше, при длине трубы более 4м или на поворотах обязательно нужно врезать ревизионный фитинг, а для того чтобы обеспечить к нему доступ, в таких местах обустраивают колодцы.

Сам колодец можно сделать из бетонных колец, пробив в нужных местах входные отверстия, но также можно выложить такую яму рядовым кирпичом и заштукатурить (что лучше — решать вам, так как в технологическом и техническом отношении к качеству сточной магистрали это отношения не имеет).

После того, как вы смонтировали всю трассу и проверили её на плотность стыковки путём слива воды, можно приступать к забрасыванию траншеи грунтом. Но грунт нельзя засыпать непосредственно на трубу — во-первых, там могут оказаться твёрдые режущие предметы (металл, стекло, камни) и, во-вторых, грунт в любом случае даст просадку, что может привести к деформации трубы.

Чтобы избежать таких неприятных последствий, до грунта насыпают песок, который должен быть выше уровня верхней стенки, как минимум, на 5 см.

Но сухой песок тоже может просесть, а над пластиковой трубой его трамбовать нельзя — пластик может деформироваться. Поэтому, в таких ситуациях поступают очень просто — обильно смачивают песок водой, и он проседает почти моментально, как только вода дойдёт до основания траншеи. После такой процедуры пластиковой магистрали уже не страшна никакая просадка грунта.

Заканчивается канализация выгребной ямой или септиком, который вы, кстати, можете сделать своими руками, но это совершенно отдельная тема. Кроме того, септик можно приобрести в магазине и его объём будет зависеть от количества соков в данном доме, но и его установку нужно рассматривать отдельной статьёй.

Заключение

Как вы понимаете, туалет в доме без канализации не сделаешь, поэтому, несмотря на все неудобства, связанные с ремонтом, вам придётся шаг за шагом проделать все монтажные работы по установке канализации. Немного проще это делать на участке, например, ценные деревья вы можете обойти, используя угловые фитинги.

0 0 голоса
Рейтинг статьи
Подписаться
Уведомить о
guest

0 комментариев
Межтекстовые Отзывы
Посмотреть все комментарии
0
Оставьте комментарий! Напишите, что думаете по поводу статьи.x
