Бетонные блоки ФБС размеры, вес и маркировка. Бетонные блоки для стен подвалов. Виды.
Блоки стен подвалов подразделяются на три вида:
ФБВ – сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;
ФБП – пустотные (с открытыми вниз пустотами).
Ниже подробнее описаны блоки сплошные ФБС из тяжелого бетона. Если Вас интересуют ФБС из бетона на пористых заполнителях (керамзитобетон) или из плотного силикатного бетона, а также блоки ФБВ или ФБП подробную информацию читайте в ГОСТ 13579-78* “Блоки бетонные для стен подвалов. Технические условия”.

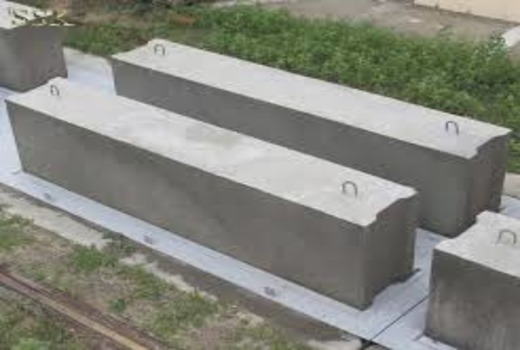

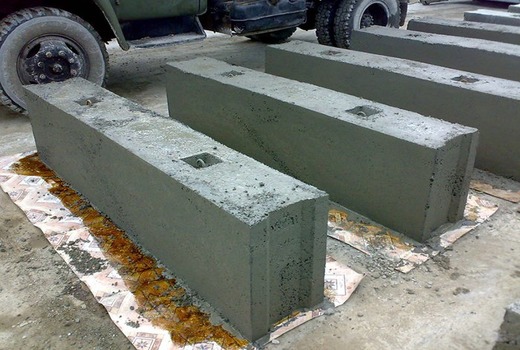

Блоки для стен подвалов сплошные (ФБС)
Самое широкое применение в строительстве получили бетонные блоки ФБС из тяжелого бетона (индекс Т в конце маркировки). В основном из них выполняют сборные ленточные фундаменты, стены подвалов зданий, подпорные стены удерживающие грунт. Кроме монтажных петель арматура в блоках ФБС отсутствует.
Плюсы блоков ФБС:
1. Высокая прочность.
2. Высокая скорость монтажа стен.
3. Долговечность, (как вариант возможно использовать б/у блоки).
4. Широкое распространение.
5. Большой вес (при выполнении из блоков подпорных стен).
Минусы блоков ФБС:
1. Высокая стоимость.
2. Большой вес – для разгрузки и монтажа необходим кран.
3. Высокая теплопроводность от 0.9 до 1.75 Вт/(м•град).
Маркировка

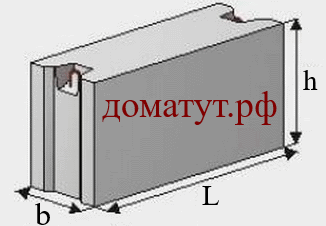

Размеры и вес блоков ФБС
Блоки имеют стандартные размеры указанные в ГОСТ 13579-78. Ширина в зависимости от необходимой толщины стены бывает 300, 400, 500, 600 мм. Высота кратно 600 мм (580 мм блок плюс 20 мм толщина раствора) и кратно 300 мм (280 мм блок плюс 20 мм раствор). Длина 2380 мм, 1180 мм и 880 мм, вертикальный шов выполняется из раствора также толщиной 20 мм.
№ п/п Эскиз блока Марка изделия Размеры в мм Масса, т Длина L Ширина b Высота h 1
ФБС24.3.6-Т 2380 300 580 0,97 2 ФБС24.4.6-Т 2380 400 580 1,30 3 ФБС24.5.6-Т 2380 500 580 1,63 4 ФБС24.6.6-Т 2380 600 580 1,96 5 ФБС12.4.6-Т 1180 400 580 0,64 6 ФБС12.5.6-Т 1180 500 580 0,79 7 ФБС12.6.6-Т 1180 600 580 0,96 8 ФБС12.4.3-Т 1180 400 280 0,31 9 ФБС12.5.3-Т 1180 500 280 0,38 10 ФБС12.6.3-Т 1180 600 280 0,46 11 ФБС9.3.6-Т 880 300 580 0,35 12 ФБС9.4.6-Т 880 400 580 0,47 13 ФБС9.5.6-Т 880 500 580 0,59 14 ФБС9.6.6-Т 880 600 580 0,70 Что ещё почитать на сайте:
Монтаж сборного ленточного фундамента из блоков ФБС
Фундамент из блоков ФБС пошаговая инструкция. Армирование ленточного фундамента, гидроизоляция.
Временный забор строительного участка. Ограждение территории строительства. Основные требования.
Требования к ограждению строительной площадки. Примеры и фото ограждений.
Динамические испытания свай.
Статья о том как проводить испытание свай динамической нагрузкой. Технология испытания грунтов динамической ударной нагрузкой забивными сваями.
как составить доверенность на представление интересов физического лица в Росреестре
Какие размеры фбс блоков используют для фундамента частного дома
Блоки фундамента строительные, или легче ФБС, сегодня самые популярный вид ЖБИ изделий. Готовые блоки дешевле и проще залаживать в фундамент дома, чем заливать цельным бетоном и ждать пока он застынет. Блок ФБС применяют для строительства цокольных стен и подвальных помещений.
Виды Фундаментных бетонных блоков для фундамента
Задача Фундаментных бетонных блоков держать очень большие нагрузки, удерживая на себе вес всего строения. Подбирая блоки фундамента, необходимо учесть их способности к устойчивости к возгоранию, влагонепроницаемости и устойчивости к морозам.
Согласно с ГОСТ 13579-78 блоки фундамента делятся на 3 вида – ФБС, ФБВ и ФБП. Делают их из силикатного, бетона из керамзита или из тяжёлого бетона.
ФБС – полнотелые бетонные изделия, наиболее прочные если сравнивать с остальными видами. Конкретно данный тип используют для фундаментной постройки дома, подвальных помещений или технических подполий. Делают в виде параллелепипеда, металл применяется исключительно для специализированных петель, которые предназначены для монтажа блоков.
Блоки вида ФБВ наименее популярные и их необходимо заблаговременно заказывать у изготовителя. От блоков ФБС выделяются наличием продольного выреза предусмотренного под коммуникации.
Марка ФБП – пустотный блок фундамента. У них одна классическая длина 2,4 м, однако по ширине и высоте могут разниться. Очень легкие блоки делаются оставляя вертикально-замкнутые или горизонтальные пустоты.
Блоки ФБП не рекомендуют использовать при влажном, вязком грунте.
По технологии блоки ФБС уплотняют при помощи вибрации, типовые опоки должны гарантировать равные размеры всех изделий и идеальную поверхность. Если методика нарушена, нереально будет ровно положить все блоки, возникнут щели, скосы, что существенно снизит качества фундамента к гидро- и тепловой изоляции.
Помимо ГОСТовских, отличают ещё несколько маркировок. Для справки, приведём короткий перечень конструкций компонентов нулевого цикла:
- Ф – это монолитно бетонная или конструкция из бетона для из утяжелённого бетона,
которая предназначена для колонн, в основном, стаканного типа;
Попытаемся сейчас разобраться, какой бетон очень часто применяется. Фундаменты ленточные – это, прежде всего, конструкции строительства, которые работают в основном по сжатию (кроме плит железобетонного ленточного фундамента). Благодаря этому, потребности использования высоких марок и классов бетона почти что нет. Обратимся к ГОСТу 13579-78: самым большим прочностным классом на сжатие будет В15 либо же бетон с обозначением М-200. Очень маленьким классом для керамзитбетонной продукции или весомого бетона считаем В3,5 или маркировки М-50. И очень маленьким классом для изделий из силикатного бетона – В12,5 или марки М-150.
Во многих случаях, для фундамента подбирается утяжелённый цементный бетон В7,5 для блоков видов ФБВ и ФБС. Для более слабых ФБП нужен куда более крепкий материал типа В12,5.
Дабы знать какой размер блоков для фундамента вам нужен для строительства, нужно заблаговременно нарисовать схему, чертеж, где будут детально указаны размещения всех блоков.
Маркировка блоков для фундамента
Рассмотрим маркировку блоков для фундамента. Дальнейшие цифры после первых букв означают длину, высоту и ширину блока. Принимайте во внимание, что параметры в большинстве случаев завышены на 20 мм.
К примеру, ФБС -24-3-6, длина – 2380мм, ширина – 300мм, высота – 580 (20 мм).
В зависимости от марки бетона вес блока может изменяться.
Блоки из тяжёлого бетона с усилением, именуются плитами железобетонного ленточного фундамента, коротко ФЛ. Их применяют при строительстве фундаментов из железобетонных полос, для жилых многоэтажных зданий. В связи с высокой нагрузкой, выдерживаемой блоками ФЛ, в процессе изготовления к ним выдвигаются большие требования точности размеров и качества материала. Монолитно бетонные блоки фундамента способны выдерживаться сейсмическую активность в 9 балов, имеют большую стойкость к колебаниям температур и коррозии.
Размер блоков для фундамента ФЛ определяет ГОСТ 13580-85.
Подбор блоков для фундамента для строительства
Вид блоков для фундамента подбирается в зависимости от следующих показателей:
- грунт и его стойкость;
- площадь фундамента;
- материал, который применяется для кладки и стен строения;
- размеры и вес постройки;
- толщина стен и их длина.
В большинстве случаев на длину одной стенки рассчитывают 4-5 блоков ФБС. Для влажных и грунтов на глине подбирается крупногабаритные блоки фундамента ФБС, а для сухих, где закладка исполняется на глубине 60-70 см, используют средние ФБС.
Для строительства маленьких домиков, дач, баней, загородных домов применяют блоки фундамента по размерам 40х20х20 мм. Их можно ложить ручным способом, без применения спец техники. Благодаря хорошим габаритам блок фундамента 20х20х40 применяют не только при укладывании фундамента, но и при сооружении стен строения.
Цокольный этаж. Это нужно знать до строительства.
ФБС: характеристики, размеры, применение материала
Строительство фундаментной основы – мероприятие ответственное, так как на этот элемент приходится общая нагрузка от стен, расположенных выше. Сборные фундаменты разрешается возводить из блоков ФБС, но приобретенный вами материал должен отличаться хорошим качеством. Сегодня подробно рассмотрим, что представляют камни ФБС, изучим их характеристики и область использования.

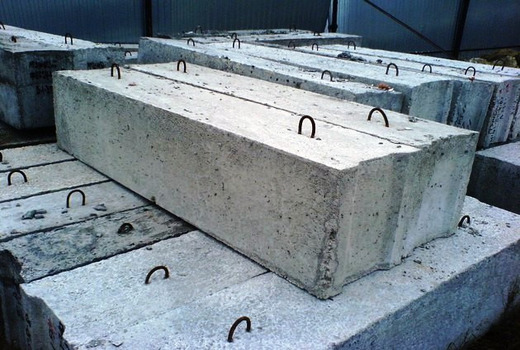

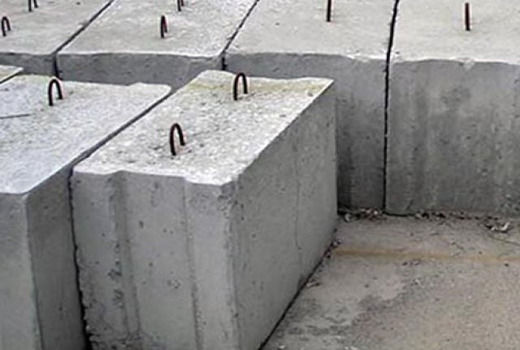

Что такое ФБС
Итак, что такое ФБС?
Расшифровка «фбс» означает – фундаментные блоки сплошные. Когда вы встретите варианты «стеновой» либо «строительный» – знайте, что это неверное толкование аббревиатуры.
Представлены они в виде изделий из бетона тяжелых, керамзитовых и плотных силикатных разновидностей. Основное предназначение блоков фундаментных бетонных – возведение оснований сборного типа, стен подвалов, цокольных участков. Бетонные блоки фбс рекомендуется приобретать, если возникает нужда в оперативном возведении подземной конструкции, которая своими основными характеристиками и несущими возможностями способна уступить только монолитному железобетону.
Бетонные блоки для фундамента предназначены для строительства небольших объектов, используют и для возведения многоэтажных сооружений. Фундамент из фбс прекрасно выдерживает нагрузочные воздействия и гарантирует, что дом получится крепким, даже если при строительстве будут допускаться определенные ошибки.
Изготавливаются блоки для фундамента из железобетона. Основу их составляет бетонный раствор, укрепленный стальной арматурой, что и превращает его в надежный вариант для ведения монтажа.
Стандартные блоки фбс отличаются формами параллелепипеда. Главное преимущество состоит в том, что фундамент из бетонных блоков возводится значительно быстрее, сокращаются финансовые расходы. Как следует из многочисленных отзывов потребителей, фундаментные блоки позволяют равномерно распределять нагрузку на основу объекта, возводить крепкие и устойчивые к морозам стены.
Технические характеристики ФБС
Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:
- более В7.5 – бетон М100;
- не ниже В12.5 – М150;
- тяжелые бетоны – В3.5 (М50) – В15 (М200).
Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.
Показатель теплопроводности блоков оставляет желать лучшего, что вполне естественно для такого сырья, как железобетон.
При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:
- «Т» – тяжелый;
- «П» – керамзитовый (с пористым основанием);
- «С» – силикатный.
Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.
Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.
При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.
Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.
На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.
Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.
На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.

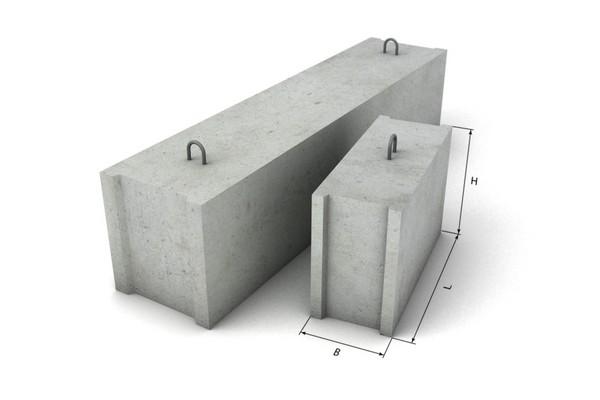

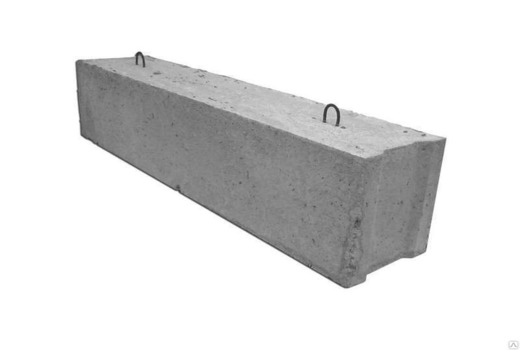

Стандартные размеры ФБС
ГОСТом, определяющим производственный процесс, а так же технические показатели блочного камня, установлены их размеры:
- длина – 2 380 мм; 1 180 мм; 880 мм – для доборных элементов;
- ширина – 300 мм; 400 мм; 500 мм; 600 мм;
- высота – 280 и 580 мм.
Выпускаются и малогабаритные элементы, типоразмеры которых по длине составляют 40 и 60 см.
Основные размеры фбс блоков указаны в таблице:
изделие параметры (мм) Д В Ш ФБС 24-3-6 2 400 300 600 ФБС 24-4-6 2 400 400 600 ФБС 24-5-6 2 400 500 600 ФБС 24-6-6 2 400 600 600 ФБС 12-3-6 1 200 300 600 ФБС12-4-6 1 200 400 600 ФБС 12-5-6 1 200 500 600 ФБС 12-6-6 1 200 600 600 ФБС 9-3-6 900 300 600 ФБС 9-4-6 900 400 600 ФБС 9-5-6 900 500 600 ФБС 9-6-6 900 600 600 ФБС 8-3-6 800 300 600 ФБС 8-4-6 800 400 600 ФБС 8-5-6 800 500 600 ФБС 8-6-6 800 600 600
При изготовлении материала используются формы для фундаментных блоков.
Сфера использования блоков
Сплошные фундаментные блоки задействуются при строительстве фундаментных оснований и стен несущего характера. Это считается их основное предназначение. Кроме того, из блочных камней возводят подпорные стенки, эстакады, мосты, пандусы, используют их для устройства ограждений. В частном жилом секторе можно найти и погреба, сооруженные из фундаментных блоков.
Приведем описание основного использования этого строительного материала.

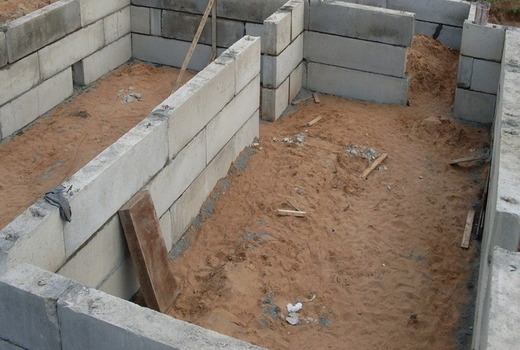

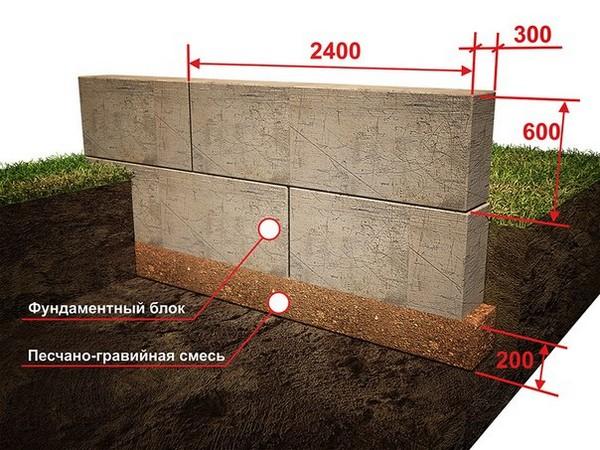

Фундамент
Устройство фундамента из блоков ФБС разрешается на тех почвенных участках, которые пригодны под возведение сборных ленточных фундаментов из блоков фбс. Хорошо, если грунт окажется скального типа или песчаного. На более слабых почвенных участках, возведя два очередных блочных ряда, устраивают армопояс – заливка монолитной ленты на блоки фбс по арматурному каркасу. Кроме того, спецификой строительства из фундаментных блоков на таких землях предусматривается устройство армирующего пояса по всему дну котлована до выведения первого ряда. После этого устраивается песчаная подушка под фбс блоки.
По малопучинистому грунту разрешается возводить прерывистую фундаментную основу. Такая особенность позволяет экономить объем материала и финансовые средства. В таких фундаментах между блоками остаются пустотные места, которые в дальнейшем засыпаются грунтом и трамбуются.
Такой вариант строительства фундамента из фундаментных блоков возможен лишь на участках, отличающихся надежной несущей возможностью. Предварительно выполняются расчеты, при которых расстояние между камнями не должно превышать семидесяти сантиметров.
Такие основания, как и фундаменты из блоков в один ряд, возводятся под малоэтажные объекты, возводимые из строительных материалов легкого типа.
Кроме того, на участке со слабым почвенным составом первый ряд может быть выложен фундаментными блоками с подпятником (подушкой). Такие блоки отличаются большей шириной, увеличивая площадь основания. Между ними оставляют промежутки до 0.7м, заполняемые землей. На «усиленный» ряд укладывают сплошные блоки, чтобы шовные участки приходились на материал нижнего ряда.
Технология строительства фундамента из блоков фбс обладает особенностью. Специалисты советуют покупать материал с максимальной длиной, чтобы минимизировать количество швов, тем самым придав фундаментной основе хорошую прочность.
Преимущества и недостатки материала
В определенных ситуациях применение блоков фбс гораздо удобней, чем устройство монолитной основы:
- сокращается срок строительных работ – для залитого бетонного раствора требуется время на застывание и набор прочности – около четырех недель. Блочный материал в этом не нуждается;
- стандартные габариты дают возможность оперативно определить потребность в блоках;
- отпадает необходимость приобретать материал для опалубочной конструкции, арматурные прутья для каркасного основания;
- есть возможность приобрести готовые блоки ФБС по нужным размерам и характеристикам;
- блоки отличаются продолжительным эксплуатационным периодом, достигающим ста и более лет;
- материал от длительной эксплуатации не подвергается деформированию. Из блоков получаются толстые стены, отличающиеся устойчивостью к механическим повреждениям.
Недостаток один – большой вес блочного материала подразумевает привлечение специальной техники для его укладки, что значительно увеличивает стоимость работ по возведению фундаментного основания.
Кроме того, некоторые потребители в качестве недостатка указывают на высокую стоимость блочного материала.

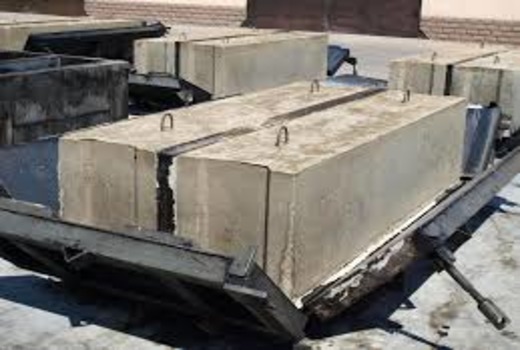

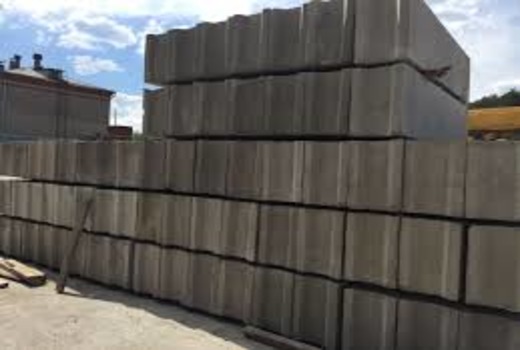

Блоки, бывшие в употреблении
Блочный материал ФБС почти не разрушается, и зачастую вместо только что купленных камней разрешается монтировать блоки б/у. Стоят они значительно дешевле, но своими характеристиками практически не отличаются от новых аналогов. Но в данном случае необходимо оценить степень разрушений бетонных элементов в процессе эксплуатации, и выполнить это может только соответствующий специалист.
Какие лучше блоки использовать – решает каждый самостоятельно. Но приобретать их следует только у проверенных производителей.
Заключение
Мы рассмотрели, как сделать фундамент из блоков фбс. Материал действительно ускоряет процесс строительства, отличается хорошей прочностью и продолжительным эксплуатационным периодом. Чтобы ваше основание получилось надежным и качественным, рекомендуется покупать блоки, соответствующие заявленным техническим показателям.
Во время строительства из такого материала следует соблюдать основные правила монтажа и придерживаться технологии.
Блоки ФБС для фундамента: размеры, маркировка по ГОСТ, нюансы монтажа
Оглавление:
Любое строительство начинается с подготовки фундамента. Только надёжная основа гарантирует прочность и долговечность возводимой конструкции. Использование блоков ФБС – это одно из самых надежных и проверенных временем решений как в сфере частного, так и многоэтажного строительства.

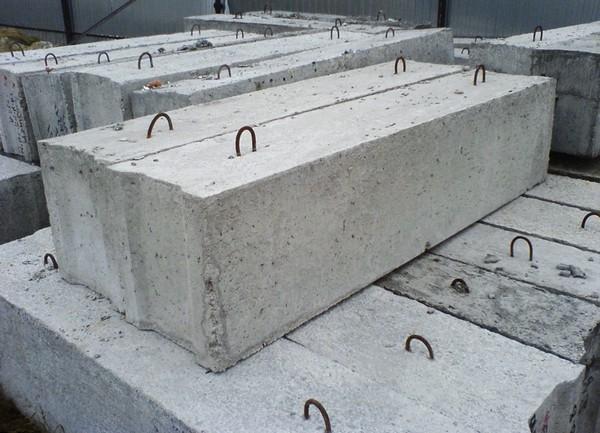

Аббревиатура расшифровывается как фундаментный стеновой блок. Такие изделия позволяют быстро возводить ленточный фундамент для опорной части зданий и сооружений. Ключевое преимущество ФБС заключается в том, что это готовые изделия, поэтому отпадает необходимость выжидать 28 суток, необходимых для набора бетоном максимальной прочности.
Сфера применения
Сразу после укладки основания, можно приступать к возведению стен, что существенно сокращает сроки строительства.
Фундаментные стеновые блоки применяются на начальных этапах строительства. В частности, изделия этой группы используются в таких случаях:
Закладка составных ленточных фундаментов для частных и многоэтажных строений.
Неотапливаемые промышленные объекты.
ФБС применяется и для возведения стеновых конструкций, но здесь применяются пустотные модули, вес которых намного ниже фундаментных (см. ниже раздел разновидности).
Маркировка блоков для фундамента
Блоки ФБС производятся в соответствии с нормами ГОСТ, поэтому имеют условные обозначения, указывающие на размеры и технические характеристики продукции. Для маркировки используются числовые и буквенные обозначения.
Ф — железобетонные и бетонные из тяжелого бетона под колонны (так называемого стаканного типа);
ФЛ — железобетонные из тяжелого бетона для устройства ленточных фундаментов;
ФБС — бетонные сплошные неармированные для устройства стен подвалов, технических подполий и фундаментов;
БФ — железобетонные ленточные из тяжелого бетона для возведения наружных и внутренних стен зданий промышленных и сельскохозяйственных предприятий;
ФР — железобетонные из тяжелого бетона под трехшарнирные рамы;
ФБП — фундаментные бетонные пустотные.

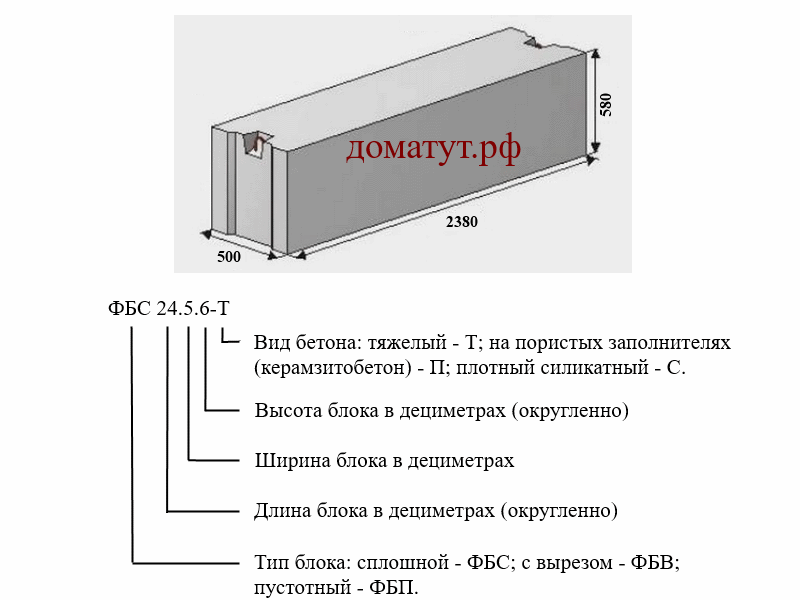

Пример расшифровки ФБС 12. 6. 3 – Т
ФБС – фундаментный блок стеновой.
12 – длина изделия. В нашем случае: 1 180 мм.
6 – ширина блока, соответствующая 600 мм.
3 – высота блока, 280 мм.
Т – для изготовления использованы марки тяжёлого бетона.
Последний пункт вариативный, изменяется в зависимости от типа сырья. В частности, может применяться маркировка «П» и «С» для керамзитного и силикатного бетона соответственно.
Нужно уточнить, что в условных обозначениях размеры блока указаны в дециметрах и округлены для удобства восприятия.
Чтобы узнать точную длину и высоту нужно от указанной маркировки вычесть 2 сантиметра. Данная величина отводится на толщину растворного шва между отдельными блоками.
Разновидности железобетонных изделий
Согласно действующим нормам ГОСТ за номером 13579-78 блоки для возведения подвалов и стеновых конструкций разделяются на три категории. Выглядит это так:
ФБС – монолитные изделия, которые изготавливаются из марочного бетона. По сравнению с другими типами блоков, обладают высокими техническими характеристиками и прочностью. Технология производства не подразумевают армирование изделий, за исключением установки монтажных петель.
ФБВ – монолитные изделия, с предусмотренным продольным вырезом, предназначенным для прокладывания инженерных коммуникаций. Изготавливаются по стандартной технологии блоков ФБС.
ФБП – облегчённые блоки с пустотной структурой. Изделия могут выпускаться различной длины и ширины, но согласно ГОСТ предусмотрено единое значение длины – 2 380 мм.
Зная эти особенности можно подобрать блоки для любого типа строительства.
Марки бетона для изготовления ФБС
Учитывая, что основная сфера применения бетонных блоков – это ленточный фундамент, где ключевая роль отводится устойчивости к динамичному сжатию, ФБС не принято изготавливать из высокопрочного бетона. В частности, производители используют такие классы:
Для ФБС – М 200, что соответствует классу прочности В15.
Для керамзитных блоков – М 50, что соответствует классу прочности В3.5.
Для силикатных блоков – М 150, что соответствует классу прочности В12.5.
Эти требования указаны в нормах ГОСТ за номером 13579-78.
Достоинства и недостатки
Неоспоримые преимущества блоков ФБС можно выразить так:
Все изделия изготавливаются согласно нормам ГОСТ, соответственно вне зависимости от производителя имеют стандартные типоразмеры.
Производство ФБС подразумевает строгий контроль технологического процесса, что обеспечивает высокую прочность и надёжность продукции.
Удобство монтажа и высокая скорость строительства: уложить фундамент и возвести стены из блоков можно буквально за 2-3 дня.
Простота. Монтаж конструкций из блоков не требует специальных навыков и знаний в области строительства.
Широкий размерный ряд. Эта особенность позволяет возводить сооружения с любым уровнем геометрической сложности.
Блоки не требовательны к условиям эксплуатации, поэтому отлично себя чувствуют в любой среде. При изготовлении применяют специальные добавки, которые позволяют использовать блоки на влажных грунтах.
К недостаткам можно отнести такие моменты:
При монтаже обязательно приходится использовать строительную технику, что увеличивает стоимость работ.

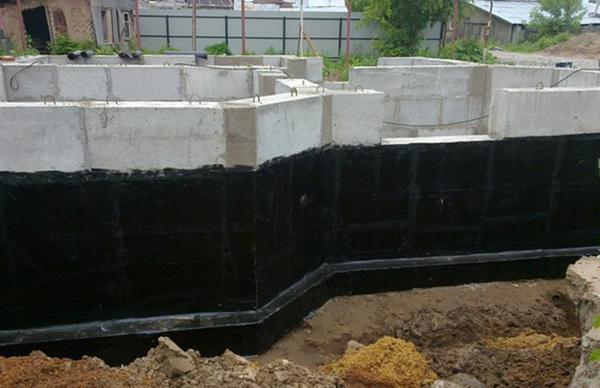

Приходится укладывать между стыками слой гидроизоляции.
Бетон не держит тепло, поэтому потребуется дополнительное утепление.
Монолитный фундамент намного прочнее составных конструкций.
Кроме этого, блоки ФБС не рекомендуется использовать на заболоченных грунтах.
Размеры согласно ГОСТ
Для ФБС предусмотрено несколько типоразмеров, которые обязательно соблюдаются всеми производителями. Поэтому можно выделить такие стандартные параметры:
Длина – 880/1 180/2 380 мм.
Высота – 280/580 мм.
Ширина – 300/400/500/600 мм.
Эти размеры характерны для всех серийных блоков вне зависимости от используемого материала.
Марка Размеры, мм Масса, т Класс бетона Расход материалов L B H Бетон, м 3 Сталь, кг ФБС24.3.6 2380 300 580 0,97 В7,5 0,406 1,46 ФБС24.4.6 2380 400 480 1,30 В7,5 0,543 1,46 ФБС24.5.6 2380 500 580 1,63 В7,5 0,679 2,36 ФБС24.6.6 2380 600 580 1,96 В7,5 0,815 2,36 ФБС12.2.6 1180 200 580 0,32 В7,5 0,133 0,76 ФБС12.3.6 1180 300 580 0,485 В7,5 0,203 0,76 ФБС12.4.6 1180 400 580 0,64 В7,5 0,265 1,46 ФБС12.5.6 1180 500 580 0,79 В7,5 0,331 1,46 ФБС12.6.6 1180 600 580 0,96 В7,5 0,398 1,46 ФБС12.2.3 1180 200 280 0,16 В7,5 0,066 0,38 ФБС12.3.3 1180 300 280 0,24 В7,5 0,100 0,38 ФБС12.4.3 1180 400 280 0,31 В7,5 0,127 0,74 ФБС12.5.3 1180 500 280 0,38 В7,5 0,159 0,74 ФБС12.6.3 1180 600 280 0,46 В7,5 0,191 0,74 ФБС9.2.6 880 200 580 0,235 0,36 ФБС9.3.6 880 300 580 0,35 В7,5 0,146 0,76 ФБС9.4.6 880 400 580 0,47 В7,5 0,195 0,76 ФБС9.5.6 880 500 580 0,59 В7,5 0,244 0,76 ФБС9.6.6 880 600 580 0,700 В7,5 0,293 1,46 Вес стандартных блоков
Масса бетонных блоков во многом зависит от класса бетона и размеров изделия. Возьмём за основу стандартную длину, и выведем вес изделия. Выглядит это так:
Длина 2 380 мм – вес блока варьируется в пределах 0.97-1.96 т.
Длина 1 180 мм – вес блока варьируется в пределах 0.31-0.96 т.
Длина 880 мм – вес блока варьируется в пределах 0.35-0.7 т.
Разность величин обусловлена шириной изделия.
Особенности монтажа
Как уже упоминалось, возведение составных конструкций из блоков ФБС не требует специальных навыков и знаний. Следовательно, с выполнением работ справится любой человек, даже в принципе не знакомый с технологией строительства жилых и подсобных помещений. Здесь достаточно соблюдать определённый порядок действий, которые можно условно разделить на три этапа. Рассмотрим каждый более детально.
Рассчёт
Чтобы выяснить, сколько блоков потребуется для возведения фундамента, необходимо вычислить объём запланированных работ. Для этого нужно перемножить длину ширину и высоту будущего фундамента.
По аналогичной схеме вычисляется объём одного блока. Затем объём фундамента делят на объём одного блока. Итоговая цифра будет отображать нужное количество блоков. Если строительство подразумевает сложную геометрическую структуру с различной толщиной фундамента, вычисления производят отдельно для каждого участка.
Подготовка основания
Блоки обычно выкладывают на песчаное основание, которое предварительно выравнивают и утрамбовывают. Толщина такой подушки должна варьироваться в пределах 5-10 сантиметров. Длина и ширина: примерно на 30 сантиметров больше планируемой постройки.
Затем выполняют разбивку фундамента по осям, используя для этого строительные отвесы или лазерные указки. Отправные точки отмечают металлическими штырями, которые будут служить ориентирами.
Укладка блоков

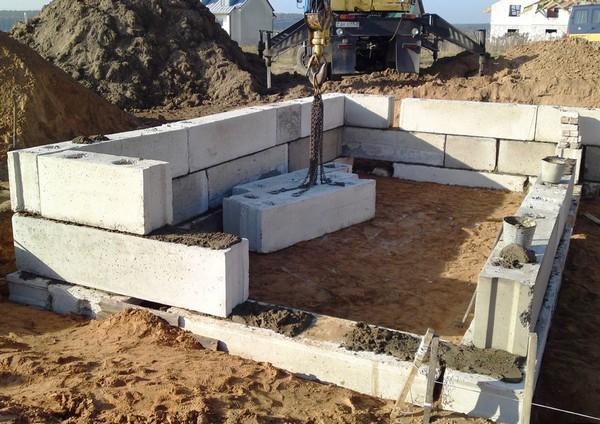

ФБС укладывают краном, сначала устанавливая блоки-маяки, которые будут находиться на углах, перемычках и пересечениях. Правильная установка маяков гарантирует точную геометрию всего фундамента. Затем укладываются остальные блоки первого ряда.
Точность монтажа обычно проверяют нивелиром, подправляя элементы конструкции ломом. Затем блоки поднимают в высоту, применяя принцип кирпичной кладки. Между рядами закладывается цементный раствор, высота фундамента может равняться 5 блокам.
Нужно отметить, что монтаж ФБС не допустим на покрытую снегом или водой почву.
Некоторые тонкости выбора
Выбирая блоки ФБС нужно учитывать несколько технических нюансов, от которых будет зависеть тип изделия. В частности, блоки подбираются исходя из таких условий:
Устойчивость и тип грунта.
Толщина возводимых стен и межэтажных перекрытий.
Общая масса строения.
Требования к прочности фундамента.
Общая площадь основания.
Например, для построек на нестабильной почве потребуются более широкие блоки. Кроме этого, глубина ФБС не всегда идентична толщине кладки. В частности, блок может выступать на 10 сантиметров с одной стороны или на 6, если предусмотрен двусторонний выступ. Важно понимать, что для оптимальной усадки и прочной связки швов рекомендуется использовать разноразмерные блоки.
Надёжные производители
Бетонные стеновые блоки входят в ассортимент продукции практически любого бетонного завода. Однако в большинстве случаев, такие изделия заливаются без соблюдения технологического процесса. В качестве сырья используется разномарочный бетон, который иногда возвращается со строительных объектов. Поэтому при выборе продукции, нужно отдавать предпочтение компаниям, которые специализируются именно на изготовлении ФБС.
Среди проверенных производителей можно выделить такие предприятия:
ООО ТК «Вира». Компания расположена в Санкт-Петербурге, специализируется на выпуске готовых изделий из бетона. Ассортимент насчитывает более 400 наименований, включая ФБС.
ООО «Мастер». Динамично развивающееся производство, которое находится в городе Воскресенске. В настоящее время, компания предлагает около 370 наименований продукции, в том числе стеновые фундаментные блоки.
ОАО «Завод промышленных строительных деталей». Одно из крупнейших предприятий в России, которое находится в Сургуте. Компания работает в строительной отрасли более 45 лет, занимается производством готовых изделий из бетона.
ООО «Алексинский керамзитный завод». Предприятие расположено в Тульской области, город Алексин. Завод работает с 1985 года, предлагая покупателям не только керамзит, но и стеновые фундаментные блоки.
ООО «Златоустовский завод». Предприятие находится в городе Златоуст, предлагает покупателям широкий ассортимент дорожных плит, свай, ФБС, панелей, лестниц, перемычек.
Выбирая продукцию этих производителей, можно быть уверенным, что изделия проходят многоступенчатый контроль качества, соответствуют требованиям ГОСТ.
Размеры и вес фундаментных блоков ФБС для строительства частного дома: вес, длина, ширина, высота — Таблица +Фото
Одним из видов фундаментов является сборный фундамент из блоков, как вид ленточного фундамента. Также блоки используют при производстве цокольных этажей. Фундаментные блоки производят разных размеров и разной массы. Блоки делают высокоплотные и прочные по этой причине их применяют в качестве несущих опор при огромных нагрузках.
Виды фундаментных блоков
Фундаментные блоки бывают нескольких видов:
ФБС – фундаментные блоки стеновые, именно этот тип блоков самый востребованный имеет сплошную конструкцию и используется для установки на него несущих стен.
ФБП – фундаментные блоки пустотные, это облегченный тип блоков имеющий в своей конструкции замкнутые вертикальные пустоты квадратного сечения. Используется для строительства внутренних стен в цокольных и подвальных помещениях, а также как фундамент под механизмы.
УДБ – унифицированные дырчатые блоки, это блоки со сквозными горизонтальными отверстиями прямоугольного сечения, используется для возведения внутренних стен в цокольных и подвальных помещениях.
Параметры ФБС блоков
Изготавливают фундаментные стеновые блоки по ГОСТу 13579 – 79, в нем определены стандартные размеры фундаментных блоков:
- высота составляет 300 либо 600 мм;
- ширина составляет 300мм, 400мм, 500мм или же 600 мм;
- длина блоков 600мм, 800мм, 900мм, 1200мм, или 2400 мм.
Фундаментные блоки маркируют.
Приведём пример, возьмем блок ФБС 24 – 6 -6 т, такая маркировка расшифровывается так: фундаментный блок стеновой, длиной – 2380 мм, шириной 600 мм и высотой 580 мм, буковка «т» означает то, что блок отливается из тяжёлого бетона.
Где используют блоки ФБС
Блоки ФБС используют при возведении зданий, к которым предъявляют специальные требования, так что эти блоки отливают из тяжёлого бетона, также возможно применение силикатного или керамзитобетона, плотность его составляет не менее 1800 кг/м3.
ФБС блоки как правило изготавливают с применением арматурой специальной марки, для комфортной транспортировки на них делают петли. Боковые торцы имеют пазы, в которые при закладке основания укладывают раствор. Это придаст особую прочность строению.
Укладывают блоки ФБС с заделкой вертикальных швов, между блоками должно быть расстояние не меньше 0,4 высоты блока. Для уменьшения количества размеров фундаментных блоков по длине и для подготовки вводов коммуникаций в фундаменте, оставляют проёмы не больше 0,6 м их затем заполняют кирпичом или бетонным раствором.
Укладка блоков УДБ
УДБ – универсальный дырчатые блоки – незаменимые при строительстве подземных сооружений и цокольных этажей. Блоки УДБ также применяют при возведении фундамента в местах высокой нагрузки.
Блоки УДБ – это блоки из твердого бетона с поясом из арматуры, и вертикальными отверстиями. При возведении стен они укладываются так, что из отверстий получаются каналы. В эти каналы устанавливают арматурный пояс и заливают бетоном. После окончания всех работ и затвердевания бетона внутри каналов, конструкция становится цельной и обретает большую степень прочности и износостойкости, имеет отличную сопротивляемость к воздействиям на сдвиг.
Блоки УДБ применяют и при возведении панельных зданий.
Размеры блоков УДБ:
- Длина от 1,2 до 6 м. (шаг – 60 см.);
- Размеры блока – 0,6*0,58 м.
Применение блоков ФБП
Блоки ФБП или пустотелые фундаментные блоки имеют некое сходство с блоками УДБ, отличием от которых является то, что квадратные отверстия не на сквозь, а заглушенные и бывают не только вертикальными, но и горизонтальными.
Для изготовления данных блоков применяют так называемый тяжелый бетон, силикатный бетон или шлакобетон.
Блоки ФБП изготавливают по стандартным размерам:
- ширина 60 сантиметров;
- высота 58 сантиметров;
- размер шага отверстий пирамидальной формы – 60 сантиметров при длине изделия до 6 метров.
Вес фундаментного блока изменяется от 200 килограмм до 3 тонн. Толщина стенок блока – 10 сантиметров.
Применение блоков ФБП имеет ограниченную область из них изготавливаю комплексы фундаментов под большую механизированную технику с движущимися частями под различные дробильные устройства, прокатные станы, металлообрабатывающие станки.
Часто ФБП используют в сборно-разборных фундаментах.
Прежде чем выбрать один из типов фундамента необходимо определить гидрогеологические и инженерно- геологические условия местности, на которой будет производиться строительство здания, а также изучить конструктивные возможности здания или сооружения, объём нагрузки, который будут нести на себе фундамент и блоки.
Делаем фундамент из блоков фбс, пошаговая инструкция
Если начать искать на страницах глобальной сети информацию по строительству фундамента , можно наткнуться на фундамент с загадочной аббревиатурой ФБС. Звучит красиво, но многие не знают, как это обозначение расшифровывается и что оно обозначает. Постараемся разобраться, что же это такое, где применяется такой тип фундамента и как его построить.
Фундаментный блок стеновой — именно так расшифровываются эти три буквы. А применяются для быстрого создания фундамента. Основные особенности этого строительного материала в том, что с его помощью можно создать надежный сборный фундамент или цокольный этаж из блоков фбс в очень короткие сроки.
По сути, нужно просто выложить изделия на земле, соединить их между собой, забетонировать стыки и все – фундамент готов. Ему не нужно выстаиваться для набора прочности, не требуется установки опалубки.
Минусом такой конструкции является стык между блочными элементами. Именно по этой причине в тех местах, где грунт пучинистый, применение ФБС не рекомендуется. Гораздо надежнее сделать монолитный ленточный фундамент, заглубленный ниже точки промерзания или изготовить плитный вариант этой конструкции.
Второй отрицательный момент использования ФБС это их большой вес. По этой причине собирать фундамент из таких блоков необходимо с применением специальной техники. Например, крана или на крайний случай автоманипулятора.
Производство
Как правило, их изготавливают на заводах ЖБИ и после этого они попадают в продажу. Благодаря промышленному производству, размеры фундаментные блоки могут иметь различные. Заводы специализируются на производстве подобного рода продукции и имеют все необходимые формы и оборудование.
Второй вариант изготовления ФБС более кустарный. В нем используется специальная прессовочная машина. В агрегат засыпают готовый бетон, после чего он автоматически дозирует его подачу в виброформу. Далее в машину устанавливается закладная арматура (специальные петли, за которые потом поднимает кран) и техника запрессовывает её в будущий блок, совершая при этом колебательные движения. После этого агрегат снимает форму и переезжает на другое место.
Какие бывают (размеры)
Исходя из названия, основное предназначение ФБС, это изготовление основания и стен дома. Регламентирует размеры фбс блоков ГОСТ 13579-78. Согласно этому нормативному документу, размеры фундаментных блоков могут быть:
- высота h– 0.3, 0.6 мм;
- ширина B – 0.3, 0.4, 0.5 и 0.6 м;
- длина L – 0.6, 0.8, 0.9, 1.2 и 2.4 метра.
Блок фбс, фото
Марка Размеры, мм Масса, т Класс бетона Расход материалов L B H Бетон, м3 Сталь, кг ФБС24.3.6 2380 300 580 0.97 В7,5 0.406 1.46 ФБС24.4.6 2380 400 480 1.3 В7,5 0.543 1.46 ФБС24.5.6 2380 500 580 1.63 В7,5 0.679 2.36 ФБС24.6.6 2380 600 580 1.96 В7,5 0.815 2.36 ФБС12.2.6 1180 200 580 0.32 В7,5 0.133 0.76 ФБС12.3.6 1180 300 580 0.485 В7,5 0.203 0.76 ФБС12.4.6 1180 400 580 0.64 В7,5 0.265 1.46 ФБС12.5.6 1180 500 580 0.79 В7,5 0.331 1.46 ФБС12.6.6 1180 600 580 0.96 В7,5 0.398 1.46 ФБС12.2.3 1180 200 280 0.16 В7,5 0.066 0.38 ФБС12.3.3 1180 300 280 0.24 В7,5 0.1 0.38 ФБС12.4.3 1180 400 280 0.31 В7,5 0.127 0.74 ФБС12.5.3 1180 500 280 0.38 В7,5 0.159 0.74 ФБС12.6.3 1180 600 280 0.46 В7,5 0.191 0.74 ФБС9.2.6 880 200 580 0.235 0.36 ФБС9.3.6 880 300 580 0.35 В7,5 0.146 0.76 ФБС9.4.6 880 400 580 0.47 В7,5 0.195 0.76 ФБС9.5.6 880 500 580 0.59 В7,5 0.244 0.76 ФБС9.6.6 880 600 580 0.7 В7,5 0.293 1.46
Маркировка
Каждый вид изделий согласно ГОСТ 13015.2-81 имеет свою уникальную маркировку, в которой зашифрован размер фбс блока и марка бетона, из которого он изготовлен. Например, ФБС 24-6-6 т, где буква «Т» обозначает, что он изготовлен из тяжелого бетона.
Есть несколько разновидностей бетонных ФБС, которые предназначены для выполнения различного вида задач. Основные виды, это:
- ФБС;
- ФБП (фундаментные пустотные);
- УДБ (унифицированные дырчатые блоки)
Для каких целей, могут применяться
ФБС очень часто применяются при строительстве фундаментов и подвальных помещений многоэтажных жилых домов, а также при постройке зоотехнических сооружений, например, коровников, свинарников. В частном домостроении их использую достаточно редко, т. к. необходимо использовать тяжелую технику, каждый час работы которой оплачивается отдельно. При необходимости можно построить блочный фундамент и для дома.
Какой фундамент дешевле, монолитный или из фбс?
При использовании блоков фбс бывших в употребление такой фундамент будет значительно дешевле и быстрей построен. При покупки стоит обратить внимание на их качество и желательно знать их прежнее место установки. В СССР из них любили сооружать различные химические склады.
Монтаж
Сборка блочного фундамента, как и всех остальных, начинается с разметки и подготовки траншеи. Разметка проводится аналогично тому, как размечают ленточный фундамент , по сути это и есть сборный ленточный фундамент.
Для того чтобы определить ширину будущей траншеи, необходимо знать ширину блоков и прибавить к нему по двадцать сантиметров с каждой стороны. Такой зазор необходим по той причине, что в процессе сборки фундамента строители при помощи ломов корректируют точную установку фбс, а для этого необходимо иметь немного больше пространства, чем ширина фундаментных конструкций.
Глубина траншеи выбирается в зависимости от типа почвы. Если грунт глиняный, то необходимо заглубить фундамент ниже того уровня, до которого промерзает земля.
После подготовки траншеи изготавливается песчаная подушка. Толщина слоя песка со щебнем, при условии что грунт пучинистый, может достигать 30–35 см. Для нормальной почвы достаточно 15 см. После того как изготовлена подушка можно приступать к установке блоков.
ФБС блоки устанавливаются друг за другом по всему периметру будущего строения. Места стыков заделываются бетонным раствором. В том случае если необходимо возвести фундамент в виде стен подвального помещения, устанавливать их друг на друга необходимо вразбежку, по принципу кирпичной кладки. Снаружи и изнутри стыки затираются штукатурным раствором для лучшей герметизации.
После того как сборка фундамента из фбс проведена, приступают к его гидроизоляции . Для изоляции такого типа фундамента можно применять любые доступные материалы, но лучше использовать обмазочную . При необходимости такой фундамент можно дополнительно утеплить . На стыке стен и фундамента необходимо проложить гидроизоляционный материа
Вывод
ФБС -надежный и крепкий материал, который удобно использовать при строительстве многоэтажных домов. Но при необходимости изготовления фундамента для частного строения, лучше использовать другие виды фундаментов , т. к. самостоятельный монтаж блоков ФБС невозможен по причине большого веса этих изделий.
В том случае, когда все же решено возводить блочный фундамент, его разметка и подготовка подушки производится аналогично тому, как готовят её для ленточного фундамента. Также для такого вида основания можно использовать все виды гидро и теплоизоляции , которые применяются для ленточного основания.
Полезное видео
Укладка блоков ФБС на видео ниже:
Блоки фундаментные
Блоки фундаментные ГОСТ 13579-78 Наименование Размеры (ДхШхВ, мм) Объем, м3 Масса, т Цена за 1 ед. с НДС, руб. ФБС 24.3.6-т 2380х300х580 0,406 0,97 1787 ФБС 24.4.6-т 2380х400х580 0,543 1,3 2394 ФБС 24.5.6-т 2380х500х580 0,679 1,63 2988 ФБС 24.6.6-т 2380х600х580 0,815 1,96 3587 ФБС 12.3.6-т 1180х300х580 0,197 0,48 905 ФБС 12.4.6-т 1180х400х580 0,265 0,64 1178 ФБС 12.5.6-т 1180х500х580 0,331 0,79 1472 ФБС 12.6.6-т 1180х600х580 0,398 0,96 1770 ФБС 12.4.3-т 1180х400х280 0,127 0,31 664 ФБС 12.5.3-т 1180х500х280 0,159 0,38 757 ФБС 12.6.3-т 1180х600х280 0,191 0,46 877 ФБС 9.3.6-т 880х300х580 0,146 0,35 779 ФБС 9.4.6-т 880х400х580 0,195 0,47 981 ФБС 9.5.6-т 880х500х580 0,244 0,59 1107 ФБС 9.6.6-т 880х600х580 0,293 0,7 1281
Блоки фундаментные сплошные изготавливаются по ГОСТ 13579-78 из тяжелого бетона марки М100 и используются для строительства фундаментов, тех. подпольев и стен подвалов. На сегодняшний день блоки фундаментные ФБС применяются в сборных железобетонных фундаментах зданий небольшой этажности. Как правило, это частные дома, гаражи и т.д.
Основными функциями блоков ФБС после завершения постройки будут являться перенос нагрузки всей конструкции здания на землю, прочность, надежность, устойчивость к коррозии и разрушению. Фундамент из блоков ФБС может быть построен вне зависимости от погоды, он не требует установки опалубки, времени для набора бетоном необходимой прочности, и вообще является более экономичным, нежели его монолитный вариант. Но необходимо помнить, что блоки стен подвалов можно использовать далеко не для каждого вида грунта. К примеру для песчаных грунтов они подходят хорошо, а вот в случае с рыхлыми и мягкими грунтами придется использовать другой тип фундамента. В противном случае возможно его дальнейшее проседание.
Блоки ФБС с внутренней и внешней стороны требуют нанесения гидроизоляции, например битумной мастики. При повышенной влажности в местности строительства фундамента слой гидроизоляции может быть уложен непосредственно под первым рядом кладки блоков. Итак, перейдем к процессу монтажа фундаментных блоков. Вначале на глубину промерзания грунта роется траншея, при этом часть грунта рабочие специально оставляют для обратной отсыпки. Перед установкой блоков делается песочное основание. Далее идет подушка. Она может быть как монолитной, так и сборной, состоящей из плит ленточного фундамента. Данные сборные плиты подушки ввиду своей формы увеличивают площадь опоры и выкладываются вплотную друг к другу. Уже затем по углам наружных стен начинается монтаж блоков ФБС. Для того чтобы получить перевязку блоков, они должны чередоваться в углах. Т.е. в одном ряду на угол идет торец блока одной стены, а в другом ряду пойдет торец блока другой стены. При монтаже блоки фундаментные ФБС кладутся на раствор, в отдельных случаях для увеличения надежности возможна дополнительная закладка кладочной сетки. В качестве доборов можно использовать 2 варианта: закладка строительным кирпичом, либо заливка монолитной вставки. Швы между блоками также заливаются раствором. Как и при кладке кирпича, монтаж фундаментных блоков ФБС подразумевает перевязку – вертикальные швы не должны совпадать, они должны быть в середине верхнего и нижнего блоков.
В ряде случаев дополнительным способом экономии при строительстве сборного фундамента из блоков ФБС является увеличение расстояния между фундаментными блоками. Эти пустоты закладываются опять же обычным строительным красным кирпичом. На несущие характеристики малоэтажных построек такая экономия никак не повлияет.
