Крыша каркасного дома своими руками
Крыша каркасного дома может иметь от одного до нескольких скатов, и сложные крыши интереснее и дают больше возможностей для планировки мансард. Но для легких каркасных домов считается оптимальной двускатная крыша – и в экономическом аспекте, и с точки зрения возможности выполнения работ своими руками. Для устройства двускатных крыш не потребуется сложных работ по устройству ендов, конек всего одни – это тоже плюс для работ своими руками. Частные строители возводят дома для постоянного проживания и дачные домики на основе стоечно-балочного деревянного каркаса, от фундамента до крыши своими руками. Чердачное балочное перекрытие и конструкции крыши выполняют после обеспечения полной стабильности несущему стеновому каркасу. Балки чердачного перекрытия закрепляют точно по стойкам стенового каркаса. Применяют для балок чердака каркасного дома обычно толстые доски, пропитанные антисептическим и антипиреновым составом. Доски монтируют на торец, с предварительным выполнением запилов на треть ширины. По глубине запил соответствует аналогичным размерам брусьев или досок верхнего обвязочного пояса каркаса.

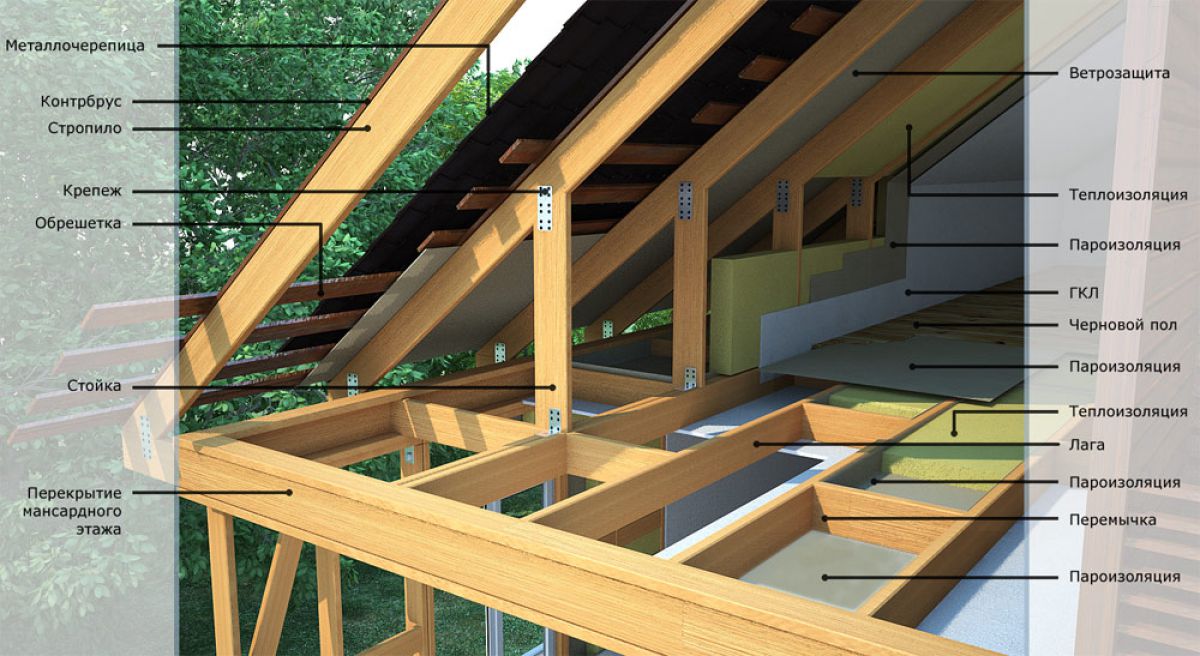

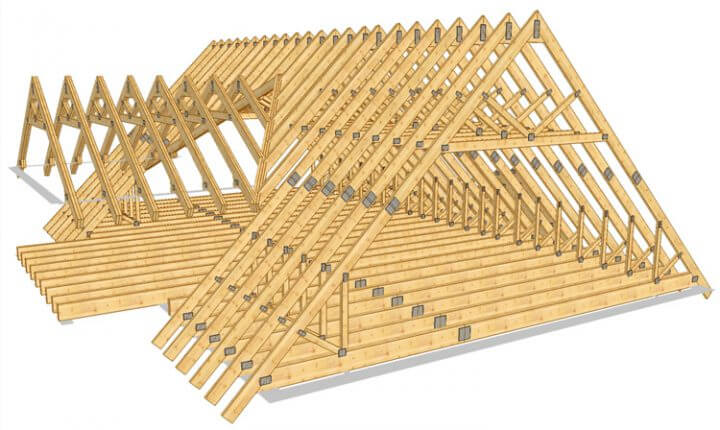

Устройство каркаса крыши, чердачное перекрытие дома из каркаса

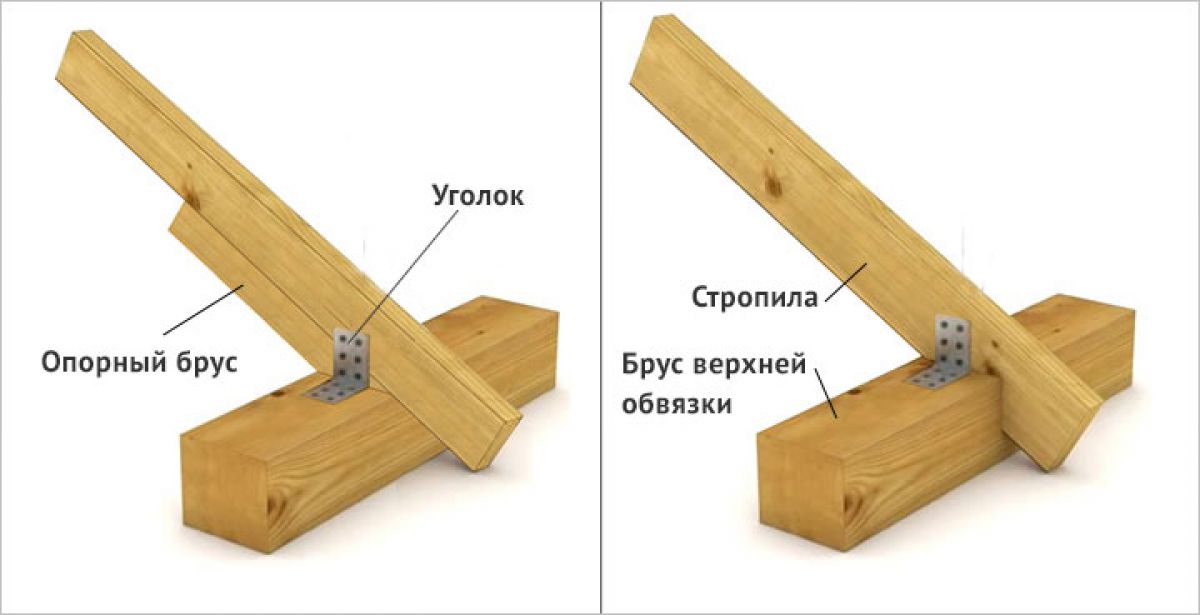

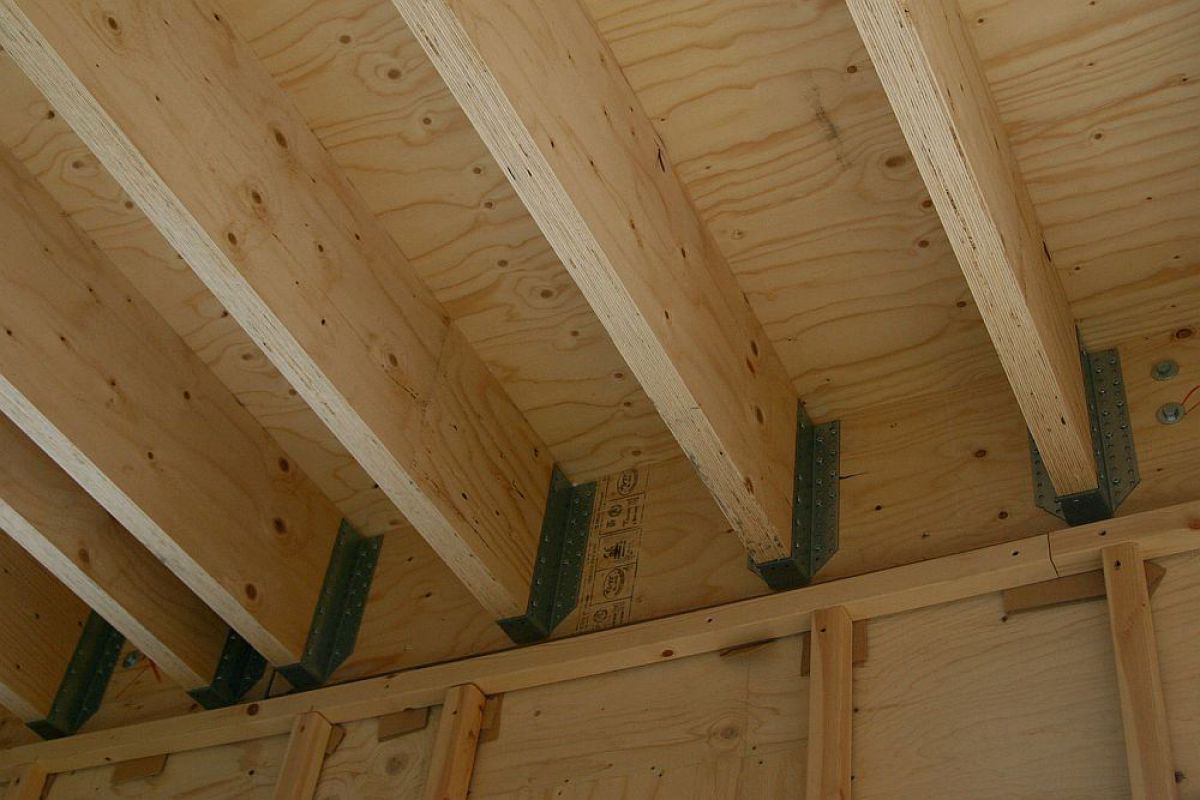

Крепят балки металлическими уголками – одна сторона уголка присоединяется к обвязочной балке, вторая – к чердачной. Крепежные уголки устанавливают с обеих сторон балок. Дальше приступают к установке стропильной системы каркасного дома. для того, чтобы работать на перекрытии, по балкам предварительно делают временные настилы для безопасного перемещения в ходе работ. Сборка элементов стропил в рамы – стропильная пара – предпочтительна внизу с последующим подъемом готового стропильного элемента. Такой способ сборки дает преимущество в скорости и удобстве – стропильную пару потребуется установить с выверкой по вертикали и горизонтали и укрепить на верхнем обвязочном поясе или по балочному перекрытию. Работая в одиночку, невозможно поднимать крупные элементы наверх, даже пользуясь средствами малой механизации, поэтому работы на чердаке и крыше каркасного дома выполняют, как правило, бригадой минимум из двух человек.
Крепления стропильных ног возможно различными методами. Угол наклона крыши диктует метод крепежа и применение крепежных элементов, которых существует множество, как для жесткого крепления, так и с возможностью небольшой свободы – в случаях, когда возможна усадка строения. Основной метод крепления стропил каркасного дома – это установка досок на верхние обвязки с предварительным срезом концов стропильных ног под определенными углами, крепеж делают на специальных уголках.
Варианты крепежа стропильных ног посредством вырезки пазов и дальнейшем монтаже и закрепления на обвязочном брусе так же применяются. Возможно также крепление стропил на выступы балок перекрытия – по обеим сторонам крыши.

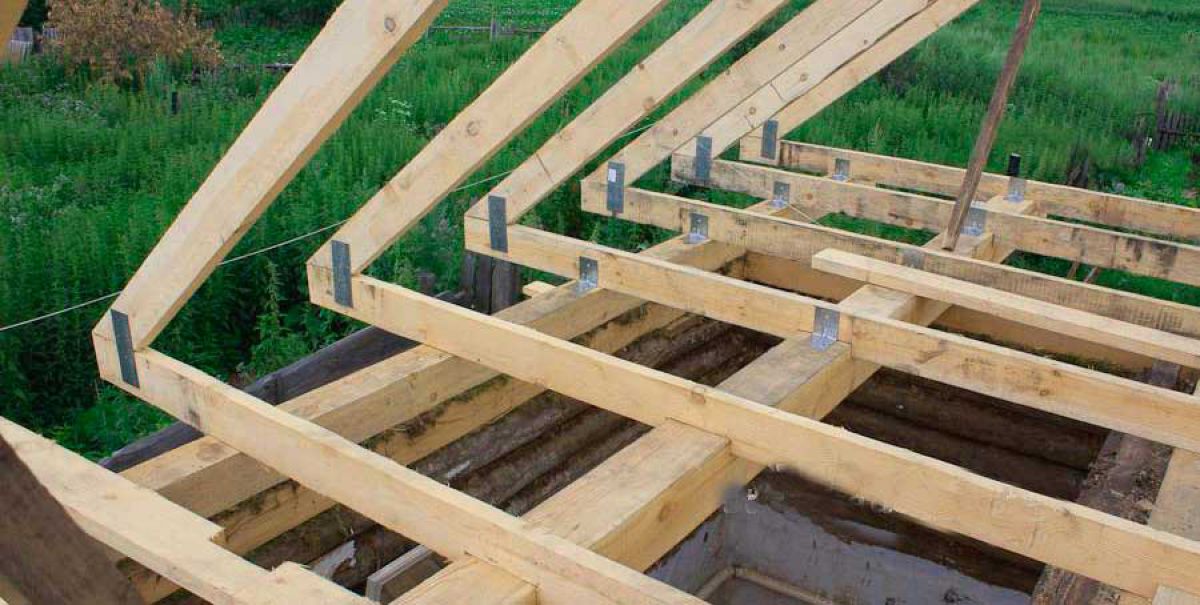

Способ крепежа, когда стропильные ноги прикручиваются к балкам перекрытия, требует точной подгонки-срезки стропильных досок под углом, при этом должен быть заранее предусмотрен выход балок за контур стены на 30 – 50 см.

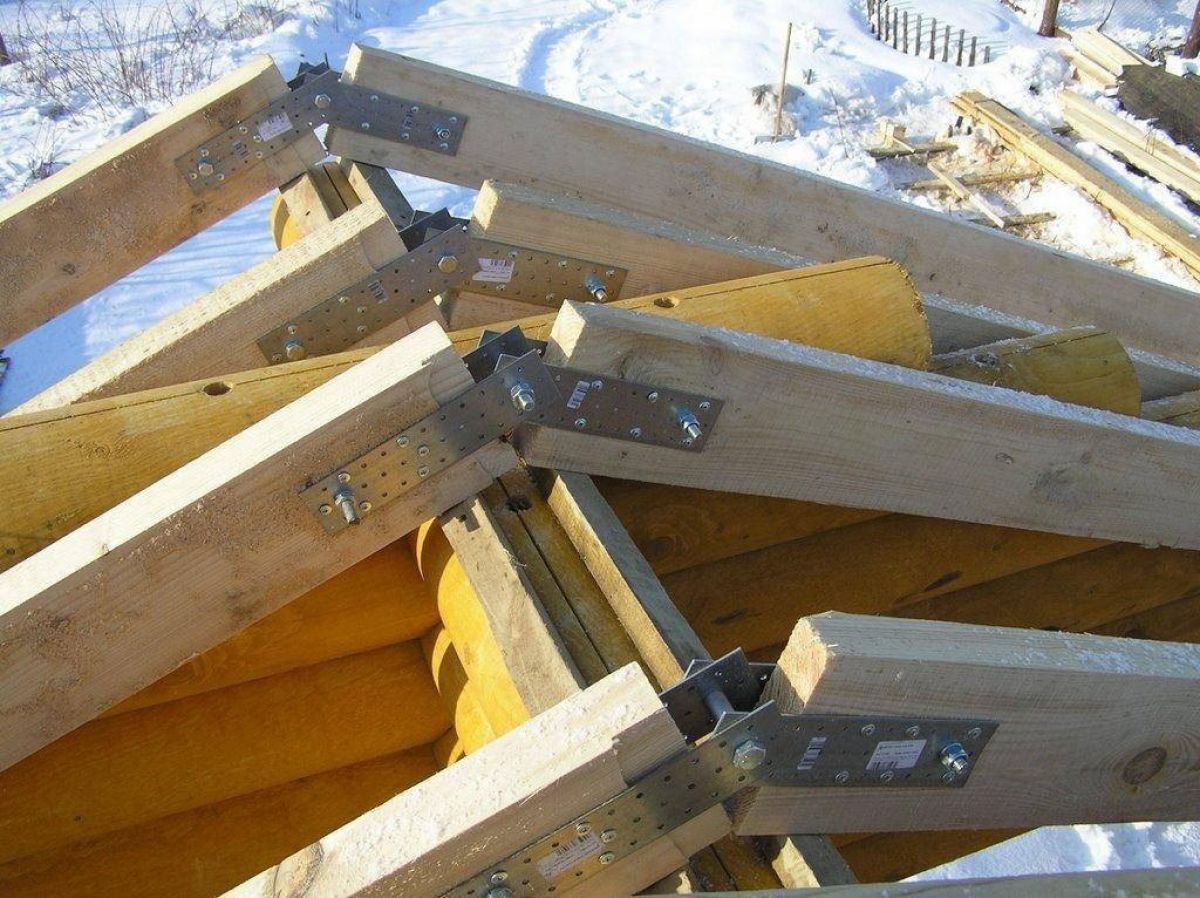

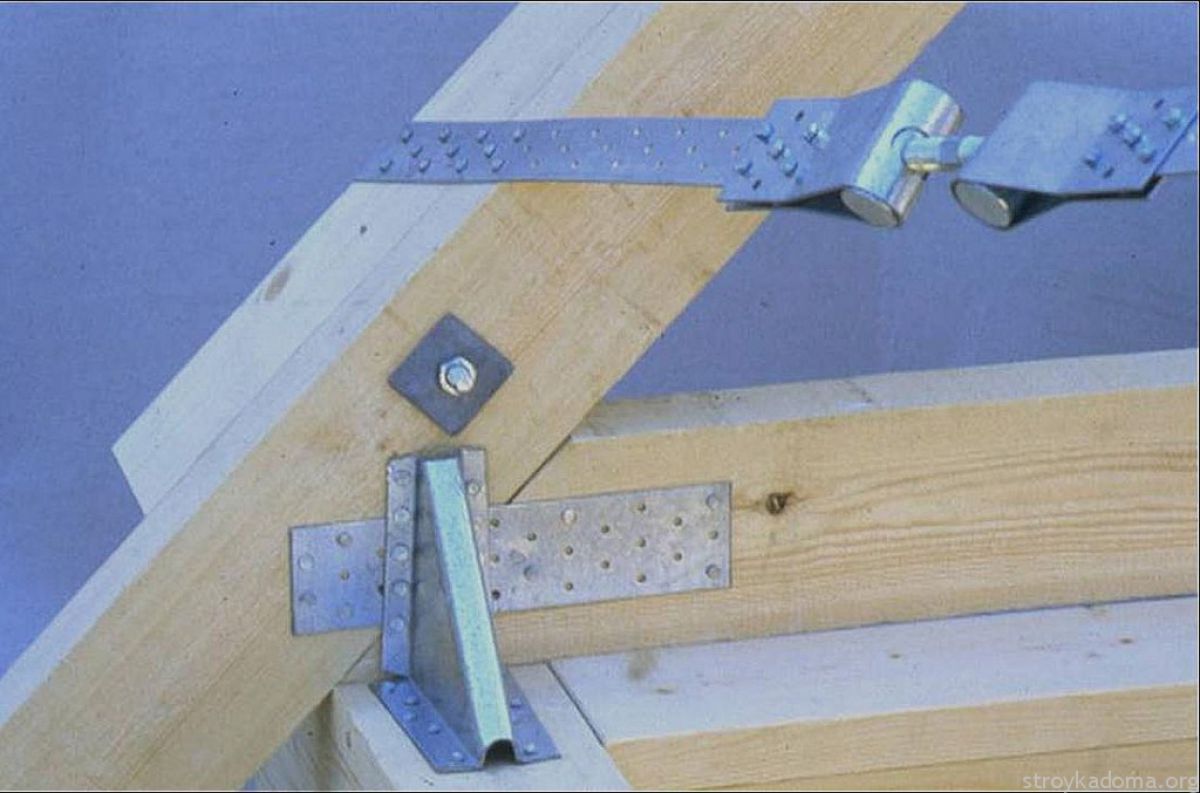

Крепление стропильных ног в уровне конька выполняют на болтах и широких шайбах, посредством металлических или деревянных накладных элементов. Совсем простой способ скрепить между собой стропила по коньку – это прикручивание досок стропил к общему коньковому элементу, применяется данный способ для небольших хозпостроек, крыш дачных домиков.

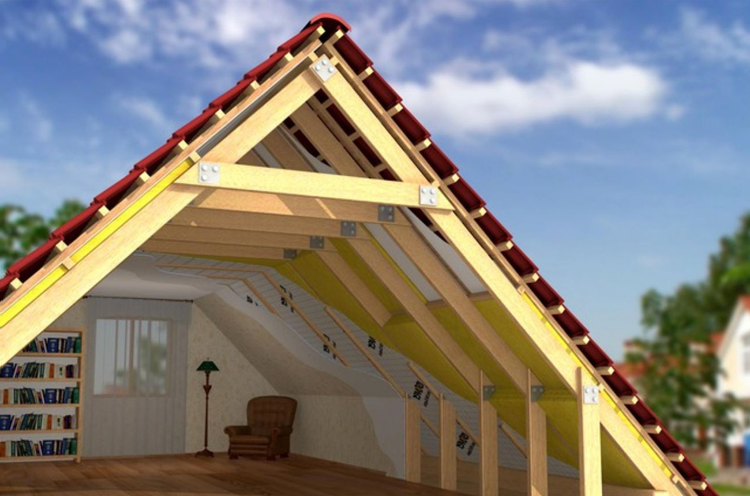

У стропильной системы возможна только одна затяжка, которая придает общую жесткость всему каркасу крыши. Если крышный скат имеет большой размер, то дополнительно устанавливаются стоечные боковые элементы, подкосные и срединные детали – для обеспечения крыше надежности и прочности. Выбор элементов крыши делают в зависимости от толщин и размеров всех деталей каркасной системы, которая в свою очередь зависит от материла и массы кровельного покрытия, а также ветровых и снеговых нагрузок по району местности. Перед тем, как приступать к кровельному настилу, в некоторых случаях обшивают фанерными листами или вагонкой фронтоны крыши, но эту часть работы можно выполнить и после настилки кровельного материала.

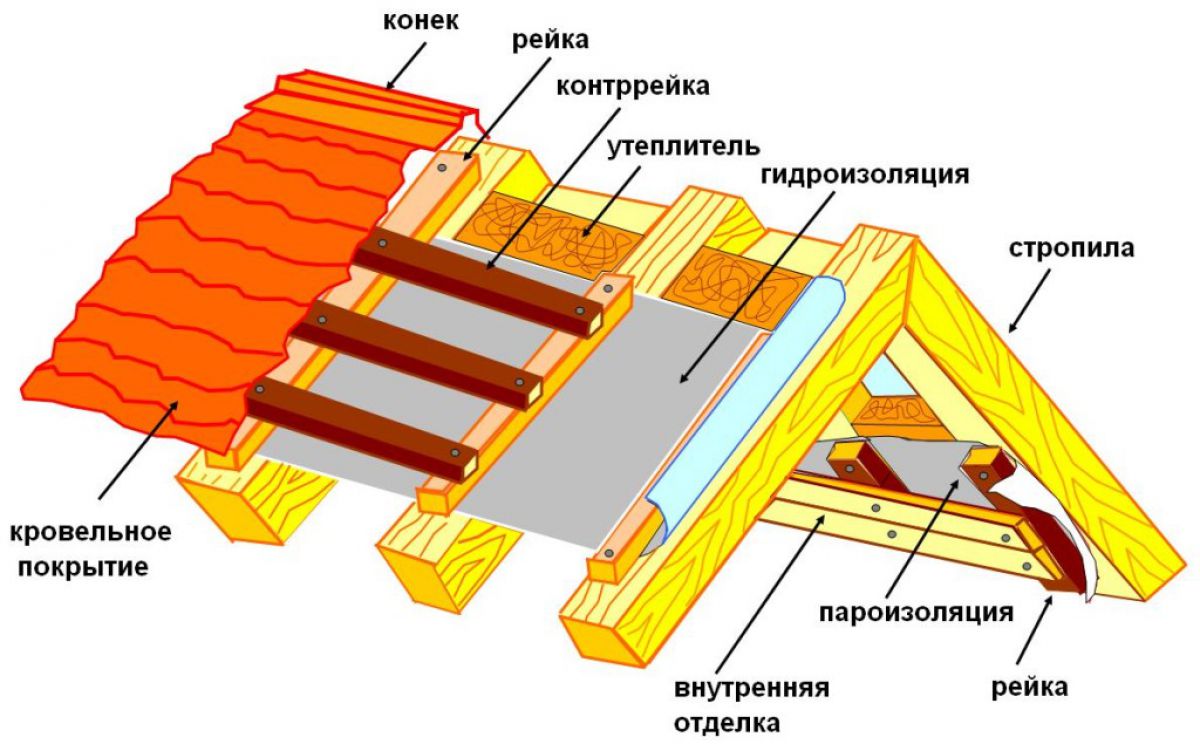

Кровля каркасного дома

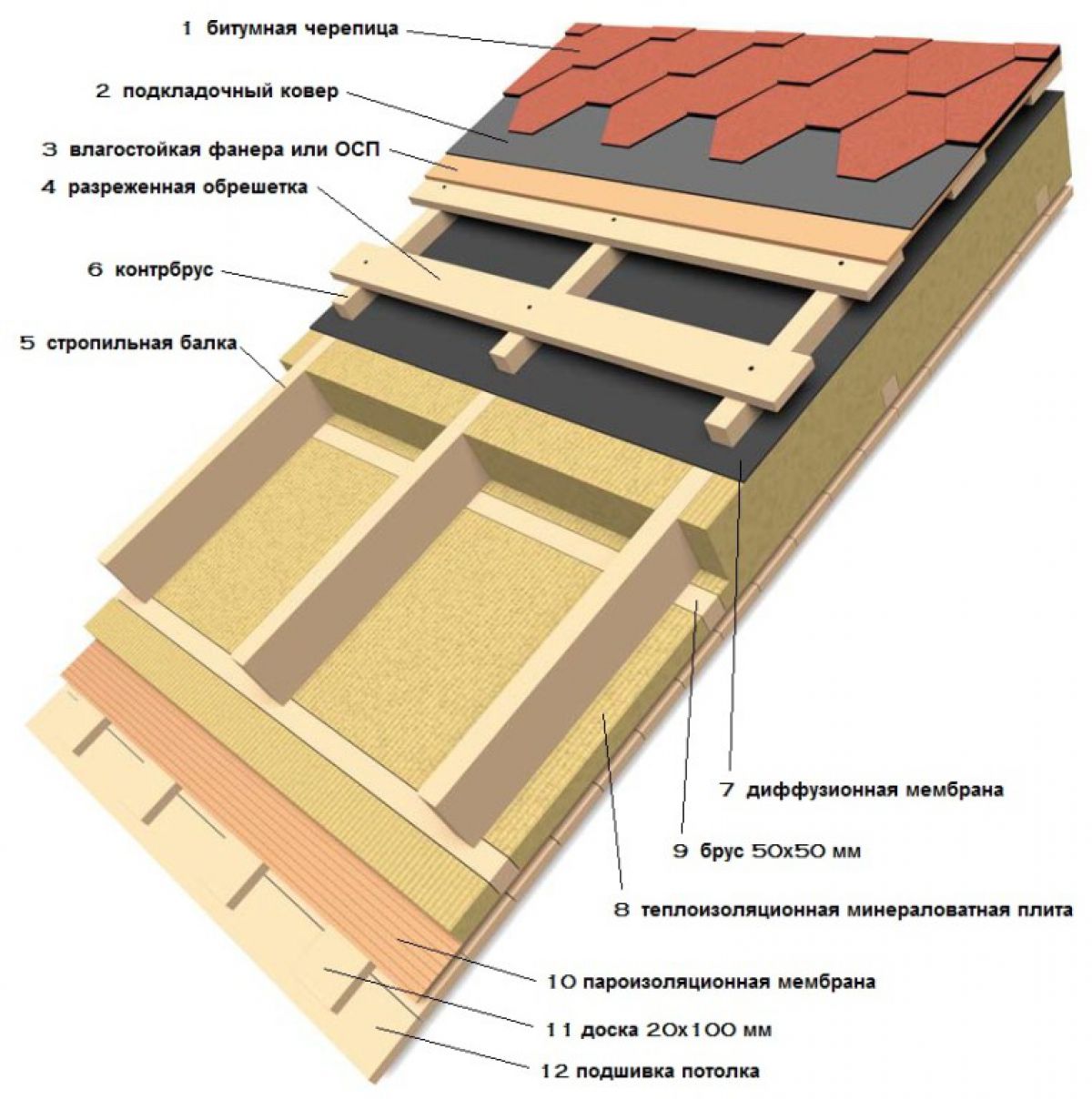

Стропильную систему надежно закрывают ветровлагозащитной мембраной, которую укладывают по перпендикуляру к осям стропильных ног. Начинают монтаж мембраны снизу – от карнизов. Пленки мембран укладывают с нахлестом не менее 150 мм, соединяют полосы водостойким строительным скотчем. Кровля каркасного дома обычно выполняется вентилируемой, с пароизоляционным слоем защитными мембранами. Пленочные мембранеы пристреливают к доскам стропильных ног степлерными скобами, затем поверх пленки на стропилах крепят контррейку размером 30*50 мм для обеспечения вентиляционного зазора между мембраной и кровельным покрытием.
зависимость температуры теплоносителя от наружной температуры воздуха
Следующим этапом выполняют обрешетку, по которой будет монтироваться кровельное покрытие. Виды обрешетки применяются для каркасных домов различные: сплошные из фанерных листов или ОСП, доски с плотной подгонкой – это случай выбора мягких кровельных материалов, требующих ровной и плотной сплошной основы. Если кровельное покрытие выбрано листовое или штучное, то обрешетку выполняют разреженную, из брусков сечением 50*50 мм, с расчетным шагом в зависимости от вида, габаритов кровельных покрытий и нагрузки от них.
Кровельные покрытия монтируют завершающим этапом, начиная установку рядами всегда по одной стороне крышного ската, снизу от уровня карниза. Листы кровельных покрытий укладывают с нахлестом в одну-две волны в вертикальном положении и с нахлестом не менее 20-25 см в горизонтальном направлении укладки. Точный размер нахлеста зависит от угла наклона крышного ската.
Одни из современных материалов, все более популярные для кровель каркасных домов – это новые виды кровельного профнастила и металлочерепица. Небольшая масса, долговечность и надежность обеспечивают эксплуатацию здания без ремонтов, несложно монтируются и не дают значительных нагрузок на каркас дома. один из самых красивых и востребованных кровельных материалов – гибкая черепица – несмотря на сравнительно высокие цены, также вызывает интерес и имеет некоторые преимущества для устройства кровель каркасных домов.
Делаем крышу в каркасном доме самостоятельно
Сегодня для возведения частного дома вариантов материалов на строительном рынке достаточно большое количество. Из них наиболее распространенные — это деревянный брус, бетонные блоки, кирпич. Последнее время становятся все более популярными каркасные дома благодаря простоте, быстроте их монтажа. Такой дом вполне можно построить своими руками без привлечения профессиональных строителей. А крыша возведенного каркасного дома считается одной из самых простых конструкций.
Типы крыш каркасных домов
Есть несколько вариантов крыш для каркасных домов. От выбора кровельной конструкции зависит технология ее монтажа. Чаще всего используются два вида кровель:
- Плоская. Может иметь незначительный уклон.
- Скатная. В данном случае обустраивается два ската и более.
Рекомендации
- Главная функция кровельных скатов — отведение с крыши дождевой, талой воды. Без них вода будет собираться на поверхности кровли, в результате чего не исключаются протечки, соответственно выход из строя кровельной конструкции. Если уклон скатов не более пяти градусов, обязательно организуются внутренние водостоки.
- Плоские кровельные конструкции лучше всего применять для каркасных домов, возводимых в регионах с сильными ветровыми нагрузками.
- Плоская крыша каркасного дома предоставляет возможность оборудования зон отдыха, садов. Но в таком случае ее конструкция должна быть максимально надежной, поэтому перекрытия дополнительно усиливаются. Также необходимо обустройство более мощного фундамента, несущих стен дома. Плюс к этому для функциональной крыши предусматривается высококачественный слой гидроизоляции.
- При использовании для каркасного дома мансардной конструкции кровли появляется возможность обустройства жилой комнаты на чердаке. С этой целью можно также монтировать вальмовую кровлю.
- Рекомендуются для каркасных двухэтажных домов все-таки скатные кровли, которые перед плоскими конструкциями имеют ряд значительных преимуществ. Например, на двускатной крыше не будет задерживаться дождевая вода, а зимой снег, соответственно риск протечки воды внутрь каркасного дома существенно снижается.
- Самостоятельно изготовить кровельную конструкцию под каркасный дом достаточно сложно, поэтому лучше использовать уже готовые стропильные фермы. Это не только гарантирует монтаж надежной крыши, но и значительно ускорит строительный процесс.
Обустройство надежной кровельной конструкции каркасного дома
Для каркасных домов можно использовать почти любые варианты кровельных конструкций. Высота крыши может быть до шести метров или больше. Вариант конструкции кровли подбирается в зависимости от размеров самого дома, его конструктивных особенностей. Для каркасных домов идеально подходит стропильная система из древесины, конструкция которой будет зависеть от вида кровли.
Принцип монтажа кровельной конструкции
Предварительно обустраивается стропильная система. Для крепления стропил используются саморезы, специальные гвозди для каркасной конструкции крыши, уголки и пластины металлические. Шаг между отдельными стропилами подбирается в зависимости от размера стойки, может составлять от 40 см до 1 метра. На размер пролетов влияет сечение балок, они могут быть 2,5–5 метров.
Стропила упираются в мауэрлат, который должен быть очень жестко зафиксирован, а его сечение составляет 10х10 см. Способы такого крепления есть разные, но при этом соединение всех стропильных ног осуществляется зубчатыми накладками. Под стропила дополнительно устанавливаются подпорки, если ширина пролетов составляет более 5 м.
Конструкция обрешетки будет зависеть от выбора кровельного покрытия. К примеру, под гибкую черепицу обустраивается сплошная обрешетка, для чего используются ОСП листы. Если в качестве кровельного покрытия применяется металлочерепица, тогда используется деревянный брус, сечение которых составляет 5х5 см. Шаг их монтажа зависит от параметров металлического профлиста, в среднем — 50 см.
Используемые материалы для обустройства крыши каркасного дома
Угол наклона кровельных скатов подбирается в зависимости от используемого кровельного покрытия. Так для разных типов покрытий определен свой диапазон уклона для их безопасного монтажа. Иногда данный параметр может быть меньше или больше. Угол наклона ската, соответственно влияет на кровельную конструкцию. К примеру, обрешетка может монтироваться очень часто или вместо нее выполняется сплошной настил, обустраивается хорошая гидроизоляция, кровельные листы чаще закрепляются, прочие моменты.
Варианты уклона скатов под разные кровельные покрытия
- 12–60 градусов — для стандартного шифера асбестоцементного;
- 12 градусов и более — для битумной черепицы (ограничения отсутствуют);
- 20 градусов и более — для металлической черепицы (при качественной герметизации допускается до 15 градусов);
- 20–60 градусов — под полимер-песчаную черепицу (возможен больший уклон в случае усиления обрешетки);
- 25–60 градусов — под керамическую, цементно-песчаную черепицу;
- 10 градусов и более — для профилированных железных листов;
- 15 градусов и больше — под ондулин (возможно до 10 градусов в случае усиления обрешетки и до 5 градусов при сплошном настиле.

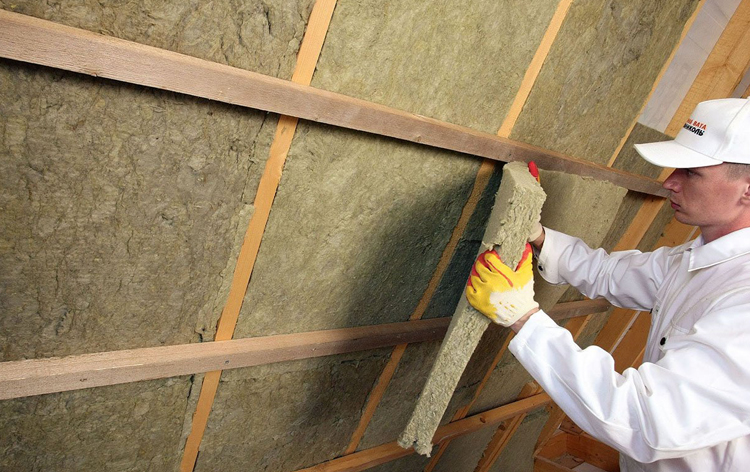

Для теплоизоляции кровельных конструкций обычно выполняется утеплительный слой толщиной от 10 до 15 см, больше — в редких случаях. Утеплительный материал укладывается между стропилами и должен идеально подходить по высоте.
Если ширина листа изолятора менее 10 см, то сечение стропил может составлять до 10х5 см (при расчете минимального сечения учитывается шаг стропил, максимально возможные снеговые нагрузки, прочие критерии).
Длину стропил можно просчитать таким образом:
- Берутся две рейки по 6 метров, скрепляются между собой гвоздем (должна получиться буква «Л»).
- Далее на нужном уровне к заготовке стропильной фермы прикладывается одна рейка, вымеряется необходимая длина ригеля.
- Заготовка стропильной ноги поднимается на кровлю возведенного каркасного дома, приставляется к деревянному брусу верхней обвязки, подбирается оптимальный угол наклона, соответственно изменяется длина стропил и угол их расположения.
- Замеряется полученная длина стропил, дополнительно добавляется 30–55 см под свес за стену.
При использовании вышеприведенного варианта вычисления длины стропил также стоит учитывать, что после посадки этих элементов кровельной конструкции на мауэрлат, они будут ниже на 5 см.
Также стоит понимать, что шагом стропил считается расстояние между стропильными ногами. Его дистанция зависит от сечения бруса, используемого для изготовления стропил, площади кровельных скатов, их угла наклона.
Пример:
- Параметры каркасного дома составляют 8х6 метров.
- Брус для стропил имеет сечение 15х5 см.
- Уклон составляет 45 градусов.
В этом случае стропильный шаг составит от 70 до 80 см, а при утеплении кровли — 60 см.

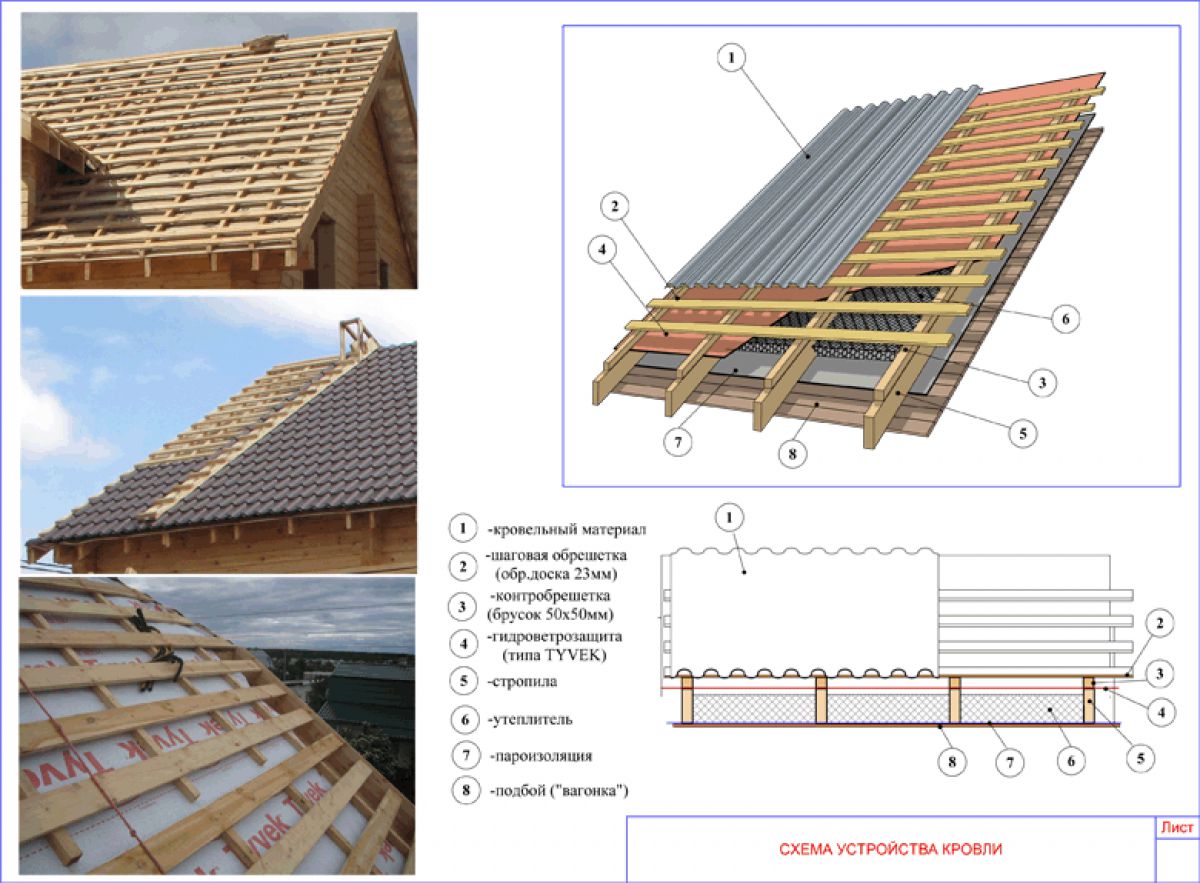

Технология строительства кровли
Строительство кровельной конструкции каркасного дома начинается:
- С разметки обвязки снизу конструкции.
- Далее осуществляется расчет конструкции, проверяется параллельность между отдельными ее элементами.
- Производится выравнивание диагоналей деревянных досок обвязки.
Технология монтажа (пошаговая инструкция)
- В первую очередь нужно стремиться выдерживать параметры каркасной конструкции крыши, указанные в проектах. При строительстве каркасного дома в регионе с сильными ветровыми нагрузками нижняя обвязка кровельной конструкции, верхний участок крайнего этажа связываются шпильками.
- Монтаж балки конька начинается с обустройства двух подпорок, которые фиксируются на середине обвязки. Они должны быть выставлены четко под уровень, меж ними натягивается шнур, необходимый для ориентира при монтаже трех промежуточных опор. Балка конька должна быть смонтирована четко под уровень на пять опорных брусьев.
- Длина балки конька составляет от 11 метров, состоит она из 4 досок, сечение которых 3,8х10х15 см. Ее высота получается порядка 25 см.
- Стыки досок на торцах раздвигаются в стороны. Далее через каждые 2 м скрепляются лаги, для чего используются металлические пластины. Осуществляется разметка месторасположения каждого отдельного элемента стропильной системы (четко по чертежам).
- Монтаж готовой балки осуществляется на опоры, временно связанные досками между собой. Чтобы не допустить величину стропильного пролета более 2,7 м, их необходимо упереть с каждой стороны на промежуточную стенку.
Некоторые рекомендации
- Стоит на обрешетку уложить в шахматном порядке ОСБ плиты толщиной 12,5–15 мм.
- Временным кровельным покрытием до укладки мягкой черепицы может быть подкровельный ковер.
Вывод
Самостоятельное обустройство кровельной конструкции каркасного дома характеризуется максимальной простотой, так как предоставляется возможность применения различных конструкционных вариантов. Подобная кровля отличается высокой надежностью, продолжительным сроком эксплуатации, а при желании можно свободно переоборудовать чердак под жилое помещение.
Строительство крыши каркасного дома своими руками: устройство +Видео и чертежи
Прежде чем приступать к возведению крыши своими руками необходимо провести тщательные расчеты, составить схему строительства, посоветоваться со специалистами.
Крыша дома один самых важных элементов жилья. Она защищает от непогоды, хранит тепло, а если вы решили сделать мансарду, то на таком чердаке можно с комфортом жить.
Давайте разберемся для начала, какие же существуют виды крыш:
Плоская крыша
Плоская крыша самая легкая и дешевая при
строительстве, она не требует возведения сложного каркаса из дерева, изготавливается в кратчайшие сроки. На плоской крыше можно отдыхать летом, соорудить садик, поставить надувной бассейн, разводить птиц.
Однако односкатные крыши имеют и ряд значительных недостатков. За ними нужен постоянный уход: зимой сметать снег, следить чтобы на крыше не скапливалось много воды, дабы избежать проникновения влаги в дом. Возводится односкатная крыша под уклоном в 2-3 градуса.
Скатная крыша
Возведение односкатной или двускатной крыши процесс более сложный, но самый распространенный, так как такая крыша обладает рядом значительных преимуществ:
- прогревается солнцем со всех сторон;
- имеет относительно небольшой вес;
- есть возможность обустройства мансарды;
- привлекательный вид;
- зимой снег скатывается c крыши, а благодаря устройству сливных труб вода сливается вниз.
Мансардная крыша
Если в доме сложная планировка, то для такого варианта идеально подходят комбинированные крыши. Возводят комбинированые крыши поэтапно: над террасой – плоская крыша, над спальней – двускатная, односкатный выступ над залом вальмовая и так далее.
Существует отдельный вид конических крыш для круглых домов. Такой способ менее распространенный из-за сложности изготовления и строительства.
Несмотря на большое разнообразие типов, строительство любой крыши основано на одинаковых принципах.
Инструкция по возведению крыши своими руками
В первую очередь проведите тщательный расчет, учитывайте климат и погодные условия, в котором находится дом, вес самой крыши и ее нагрузку на дом, вес кровельных материалов, силу ветра в регионе, количество зимних осадков.
В первую очередь необходимо построить фундамент будущей крыши.
Это делают сразу после постройки стен дома. По всему периметру дома укладывается бетонная отмостка. Когда цемент высохнет, бетонные плиты покрывают рубероидом, или другим гидроизоляционным материалом, и устанавливают мауэрлат – деревянные балки размером 15х15 см. Основной задачей мауэрлата является равномерное распределение нагрузок на фундамент дома и стены. Чтобы закрепить мауэрлат используют металлические шпильки при заливке отмостки или вмуровывается кованная проволока. В случае односкатной или двускатной крыши мауэрлат устанавливается на две стены, куда будут опираться ноги стропила, если крыша четырехскатная, то по всему периметру дома. В таком случае деревянные балки скрепляются плотницким креплением, методом врубки на глубину 50 см одной балки в другую.
Для некоторых случаев, когда требуется возведение крыши деревянного дома или каркасного вместо мауэлрата применяют верхний стеновой брус.
- Следующим этапом возведения крыши являетсяустановка стропильной системы, она же будущий каркас крыши. Если вы занимаетесь возведением крыши дома своими руками, есть смысл собрать каркас на земле. Так легче подогнать брусья в соответствии с заданными размерами, выпилить, где нужно пазы, просверлить отверстия. Далее по деталям можно поднимать стропила наверх и устанавливать на крышу.
Установив стропила на торцевых сторонах крыши, надежно закрепите их к мауэлрату нижней частью, а верхней к коньковому прогону. Вылет стропил за периметр здания обычно составляет 40 см. Это делают для того, чтобы во время дождя вода стекала подальше от стен. Нога стропила должна упираться в мауэлрат с помощью заранее заготовленной выемки.
Для лучшей прочности кровли стропила гвоздями скрепляют с балками, именуемыми ригелем, размер которых обычно составляет 5х15 см
Следующим этапом в технологии возведения крыши следует
обрешетка. Обрешетка может быть двух видов, сплошная и прореженная. Выбор зависит от используемого кровельного материала. При сплошной обрешетке применяются доски толщиной в 25 см, длина 2 м. Если вы выбрали в качестве кровельного материала при возведении крыши вы выбрали шифер, металлочерепицу или любой другой мягкий материал, то здесь необходима сплошная обрешетка. Доски обрешетки скрепляются только на опорах, ход работы выполняется сверху вниз. В случае разреженной обрешетки брусья набиваются на стропила на определенном расстоянии, которое зависит от кровельного материала.
- Завершающий этап постройки крыши – настил кровельного материала.
Услуги по возведению крыши дома предоставляют различные строительные компании, но, несмотря на всю сложность, возвести крышу для бани, к примеру, можно и своими руками. Технология возведения мансардной крыши значительно сложнее, она представлена на видео
Стоимость возведения крыши во многом зависит от площади и назначение объекта, выбора материалов, затраты на рабочую силу, если таковая используется.
Крыша каркасного дома: технология сборки каркаса
Крыша каркасного дома имеет довольно простую конструкцию, поэтому даже на самостоятельное возведение не придется потратить много времени и сил. Сегодня мы попытаемся разобраться с основными сложностями, которые могут возникнуть в процессе строительства. Дадим практические рекомендации по выбору типа крыши, кровельного материала, а также расскажем о нормах и правилах, соблюдение которых обязательно в процессе работы.
Перед началом работ по монтажу крыши, стоит определиться с типом самой конструкции, ее уклоном и видом материала, который будет использоваться для отделки. Не менее важно заранее выбрать утеплитель.
Виды крыш каркасного дома
Крыша каркасного дома своими руками может быть: плоская, односкатная, двухскатная, ломаная.
Выбирают крышу не только по внешнему виду, но и основываясь на ее особенностях и функциональных возможностях. Кровля каркасного дома имеет свои преимущества и недостатки, и у каждого вида они свои.

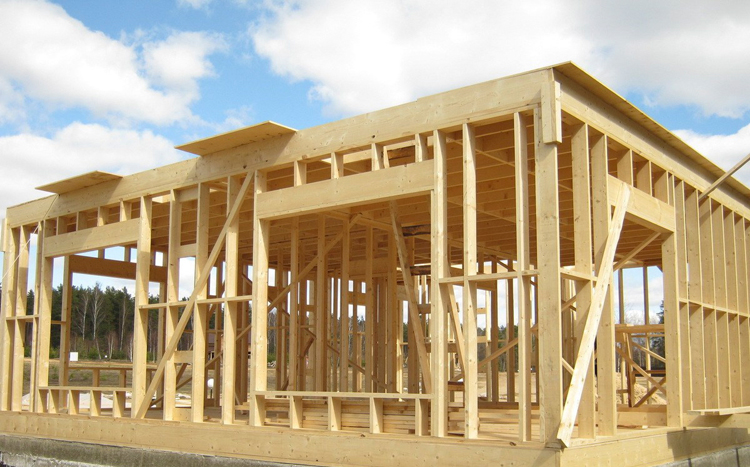

Плоская крыша
Каркасный дом с плоской крышей имеет необычный внешний вид, в основном такая технология не используется в частном строительстве. В отличие от других разновидностей кровли, требует минимальных усилий для возведения.
Плоская крыша.
Главный недостаток – необходимость тщательного ухода. Так, если со скатной крыши снег и дождь будет уходить самостоятельно, то на плоской конструкции он будет застаиваться и требовать постоянного ухода. Несвоевременная уборка мокрого снега может спровоцировать обвал конструкции, к тому же, в помещениях с такими крышами наблюдается повышенная влажность.
Односкатная крыша
Каркасный дом с односкатной крышей отличается простотой, конструкция не боится сильных ветровых нагрузок. В отличие от крыши с двумя скатами, требует минимум строительных материалов, не требует особых навыков и знаний для возведения. Как таковых недостатков у конструкции нет, при этом не забывайте, что при слишком большой площади ската будет увеличено давление снега зимой на односкатную крышу.
Двухскатная крыша
Двухскатная крыша каркасного дома – самый популярный вариант в каркасном строительстве. При использовании такой конструкции появляется дополнительное чердачное помещение, в котором при правильном утеплении, можно организовать дополнительную комнату. Нагрузка от конструкции равномерно распределяется по всему периметру каркасного дома. Не нужно убирать снег и воду, за счет углов скатов осадки скатываются самостоятельно.
С двухскатной крышей.
Ломаная крыша
Каркасный дом с ломаной крышей – вариант, который выбирается при организации мансардного помещения. К преимуществам такой конструкции относят: дополнительное место под крышей, необычный вешний вид, низкая нагрузка на дом в зимнее время. Есть у мансардной крыши и свои недостатки: необходимо много строительных материалов для возведения, плохая вентиляция приводит к быстрому разрушению стропил, требует особой теплоизоляции, в ином случае все тепло из дома будет уходить именно через крышу.
Устройство крыши
Вне зависимости от типа крыши, которую вы решили выбрать для каркасного дома, стоит помнить о том, что она имеет два главных элемента: собственно скаты и стропила каркасного дома.
Уклон скатов
Самым оптимальным считается уклон в 30-45 градусов. Он не только обеспечивает максимальную долговечность крыши, но и позволяет снизить нагрузку на всю конструкцию со стороны ветра и снега. Крыши с уклоном 30-45 градусов считаются наиболее безопасными, и по внешнему виду они не уступают своим конкурентам.
Стропила
Рассчитать стропила можно с помощью специального онлайн-калькулятора, который легко найти в сети. Он позволяет не только произвести правильные расчеты, но и значительно сэкономить время, особенно для начинающих строителей.
Стропильная система.
Подходящее сечение стропил выбирается в зависимости от следующих характеристик: нормативных ветровых и снеговых нагрузок на крышку, которые индивидуальны для каждого региона; вида, веса и размера материала, который будет использоваться для отделки кровли; уклона крыши – чем меньше уклон, тем меньше будет нагрузка из-за равномерного распределения; длины стропильных ног и шага, с которым они будут устанавливаться друг от друга.
Стропильная система каркасного дома – каркас всей крыши, поэтому необходимо уделить максимальное внимание расчету всех параметров. Выбрать подходящее сечение можно самостоятельно, или воспользовавшись специальными строительными таблицами. В таблицах учитывается шаг установки стропил и длина каждой стропилы, которые несет крыша каркасного дома, (видео).
Строительство крыши каркасного дома своими руками: устройство +Видео и чертежи
Прежде чем приступать к возведению крыши своими руками необходимо провести тщательные расчеты, составить схему строительства, посоветоваться со специалистами.
Крыша дома один самых важных элементов жилья. Она защищает от непогоды, хранит тепло, а если вы решили сделать мансарду, то на таком чердаке можно с комфортом жить.
Давайте разберемся для начала, какие же существуют виды крыш:
Плоская крыша
Плоская крыша самая легкая и дешевая при
строительстве, она не требует возведения сложного каркаса из дерева, изготавливается в кратчайшие сроки. На плоской крыше можно отдыхать летом, соорудить садик, поставить надувной бассейн, разводить птиц.
Однако односкатные крыши имеют и ряд значительных недостатков. За ними нужен постоянный уход: зимой сметать снег, следить чтобы на крыше не скапливалось много воды, дабы избежать проникновения влаги в дом. Возводится односкатная крыша под уклоном в 2-3 градуса.
Скатная крыша
Возведение односкатной или двускатной крыши процесс более сложный, но самый распространенный, так как такая крыша обладает рядом значительных преимуществ:
- прогревается солнцем со всех сторон;
- имеет относительно небольшой вес;
- есть возможность обустройства мансарды;
- привлекательный вид;
- зимой снег скатывается c крыши, а благодаря устройству сливных труб вода сливается вниз.
Мансардная крыша
Если в доме сложная планировка, то для такого варианта идеально подходят комбинированные крыши. Возводят комбинированые крыши поэтапно: над террасой – плоская крыша, над спальней – двускатная, односкатный выступ над залом вальмовая и так далее.
Существует отдельный вид конических крыш для круглых домов. Такой способ менее распространенный из-за сложности изготовления и строительства.
Несмотря на большое разнообразие типов, строительство любой крыши основано на одинаковых принципах.
Инструкция по возведению крыши своими руками
В первую очередь проведите тщательный расчет, учитывайте климат и погодные условия, в котором находится дом, вес самой крыши и ее нагрузку на дом, вес кровельных материалов, силу ветра в регионе, количество зимних осадков.
В первую очередь необходимо построить фундамент будущей крыши.
Это делают сразу после постройки стен дома. По всему периметру дома укладывается бетонная отмостка. Когда цемент высохнет, бетонные плиты покрывают рубероидом, или другим гидроизоляционным материалом, и устанавливают мауэрлат – деревянные балки размером 15х15 см. Основной задачей мауэрлата является равномерное распределение нагрузок на фундамент дома и стены. Чтобы закрепить мауэрлат используют металлические шпильки при заливке отмостки или вмуровывается кованная проволока. В случае односкатной или двускатной крыши мауэрлат устанавливается на две стены, куда будут опираться ноги стропила, если крыша четырехскатная, то по всему периметру дома. В таком случае деревянные балки скрепляются плотницким креплением, методом врубки на глубину 50 см одной балки в другую.
Для некоторых случаев, когда требуется возведение крыши деревянного дома или каркасного вместо мауэлрата применяют верхний стеновой брус.
- Следующим этапом возведения крыши являетсяустановка стропильной системы, она же будущий каркас крыши. Если вы занимаетесь возведением крыши дома своими руками, есть смысл собрать каркас на земле. Так легче подогнать брусья в соответствии с заданными размерами, выпилить, где нужно пазы, просверлить отверстия. Далее по деталям можно поднимать стропила наверх и устанавливать на крышу.
Установив стропила на торцевых сторонах крыши, надежно закрепите их к мауэлрату нижней частью, а верхней к коньковому прогону. Вылет стропил за периметр здания обычно составляет 40 см. Это делают для того, чтобы во время дождя вода стекала подальше от стен. Нога стропила должна упираться в мауэлрат с помощью заранее заготовленной выемки.
Для лучшей прочности кровли стропила гвоздями скрепляют с балками, именуемыми ригелем, размер которых обычно составляет 5х15 см
Следующим этапом в технологии возведения крыши следует
обрешетка. Обрешетка может быть двух видов, сплошная и прореженная. Выбор зависит от используемого кровельного материала. При сплошной обрешетке применяются доски толщиной в 25 см, длина 2 м. Если вы выбрали в качестве кровельного материала при возведении крыши вы выбрали шифер, металлочерепицу или любой другой мягкий материал, то здесь необходима сплошная обрешетка. Доски обрешетки скрепляются только на опорах, ход работы выполняется сверху вниз. В случае разреженной обрешетки брусья набиваются на стропила на определенном расстоянии, которое зависит от кровельного материала.
- Завершающий этап постройки крыши – настил кровельного материала.
Услуги по возведению крыши дома предоставляют различные строительные компании, но, несмотря на всю сложность, возвести крышу для бани, к примеру, можно и своими руками. Технология возведения мансардной крыши значительно сложнее, она представлена на видео
Стоимость возведения крыши во многом зависит от площади и назначение объекта, выбора материалов, затраты на рабочую силу, если таковая используется.
Крыша каркасного дома
Ваш теплый и уютный дом почти готов. Осталось сделать финишный рывок в строительстве так называемой коробки – правильно сконструировать крышу каркасного дома. Как всегда, работа покажется очень простой и хочется сделать это своими руками, но именно этот этап работ является наиболее сложным. Здесь от вас потребуются навыки во многом: правильный расчет нагрузок, точные плотницкие работы и немалый опыт работ с кровельными материалами. Разберемся во всем по порядку используя пошаговую инструкцию.
Особенности крыши для каркасного дома
Наверное, единственным элементом каркасного дома, который не отличается от строения, возведенного из кирпича и бетона или на базе сруба, является крыша. Ведь если стены и пол выполняли совсем другими методами и материалами, то кровля каркасного дома возводится из тех же самых материалов и по тем же правилам. Основными функциями крыши является распределение ветровых и снеговых нагрузок, а также вентиляция чердачными помещений или подкровельного пространства.
Этапы возведения крыши каркасного дома:
- выбор формы
- точный расчет конструкции и необходимых материалов. Составление проекта стропильной системы
- разметка верней обвязки
- устройство стропил
- утепление кровли (особенно часто по кровле утепляют мансардные этажи)
- монтаж обрешетки и контробрешетки с контуром гидроизоляции
- настил кровельного материала, монтаж водосточной и снегозадерживающей системы, подшив свесов, обшивка фронтонов.
Формы крыш для каркасного дома Односкатная плоская крыша
Длительное время такие системы кровель являлись применимыми только для хозяйственных построек: гаражей, сараев. Односкатный вариант всегда считался экономным и простым. Действительно, монтаж односкатной крыши для дома является одним из самых легких и дешевых. Но развитие архитектурной мысли, а также стремление соответствовать моде европейских строителей вывели этот вариант на одно из лидирующих позиций в строительстве каркасных коттеджей. Особенно часто односкатные крыши используются в Финляндии.
Односкатная кровля придает дому очень высокотехнологичный вид, что будет выгодно отличать вас от соседей. Но не стоит забывать о ряде недостатков такой конструкции:
- односкатные крыши редко делают с уклоном более 19 градусов, что приводит к увеличению нагрузок даже от дождя, не говоря уже о необходимости ручной уборки снега, ведь о самостоятельном скатывании снежных масс придется забыть.
- практически отсутствуют чердачные помещения.
- плохая устойчивость к сильным ветрам (значительная площадь крыши приводит к парусности, а небольшой уклон приводит к задуванию под кровельный материал).
- придется обеспечить гораздо большую прочность стропильной системы из-за приведенных выше недостатков.
- главной отличительной конструктивной особенностью односкатных крыш является отсутствие конька, на котором соединяются стропила при других видах. Здесь стропила опираются на противоположные стены. В остальном монтаж ничем не отличается от строительства любой другой формы. Даже при монтаже дома 6х6 с односкатной крышей придется подумать о сращивании стропил, ведь большинство пиломатериалов имеет длину 6 метров. (а с учетом уклона длина стропил в доме 6 на 6 метров приближается к 7 метрам) Наибольшее применение односкатные крыши нашли при строительстве по канадской технологии. В этом случае на объект доставляют готовые фермы или даже секции крыши, которые монтируются на верхнюю обвязку.
Двухскатная крыша
Представляет собой два ската от конька к стенам. Фронтоны получаются в виде двух треугольников. Это наиболее распространенная в России система при строительстве домов по любой из технологий. Возможно, в последние годы она уступила лидирующие позиции вальмовым или мансардным ломаным кровлям, но за долгие годы строительства только двухскатных крыш еще долго большинство домов будет иметь этот вид.

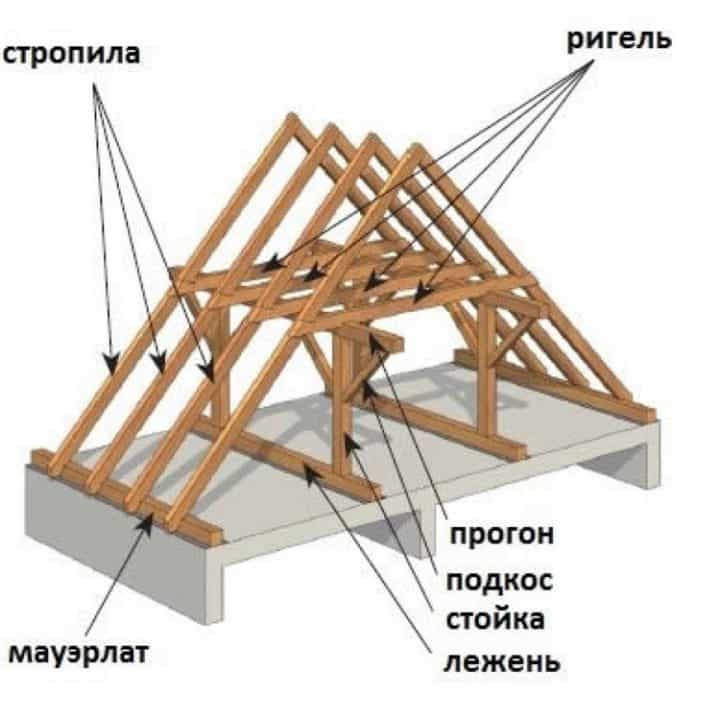

Рассмотрим основные элементы стропильной системы для двухскатных крыш:
- мауэрлат – верхняя обвязка по стенам каркасного сооружения.
- стропила – опорный брус от конька до обвязки.
- ригель – брус, горизонтально связывающий парные стропильные ноги.
- прогон – продольная доска, соединяющая все фермы.
- затяжка (подстропильник) – горизонтальная балка, соединяющие стропила по мауэрлату.
- стойки – вертикальные усиления системы от затяжки к стропиле.
- обрешетка и контробрешетка.
Существуют 2 основных вида стропильных систем для двухскатных крыш:
- Висячие – стропильные лапы опираются на стены и конек.
- Наслонные – под коньковую балку ставится вертикальная балка (обязательно наличие мауэрлата посередине дома). В этом случае основная нагрузка системы ложится на центральную балку, а стропила как бы стягивают стены, дополняя жесткость всего каркасного дома. Довольно часто со стеновым комплектом могут поставляться готовые фермы, рассчитанные и изготовленные на заводах. Также вы можете обратиться в строительные фирмы, которые предложат вам расчет правильной конструкции, а возможно, и монтаж кровельной двухскатной системы.
Двухскатно-полувальмовые или вальмовые крыши
Представляют собой более сложную модификацию двухскатных крыш, где скаты имеют трапециевидную форму, а вместо вертикальных фронтонов монтируются еще два ската.
Основным преимуществом данной конструкции является абсолютная устойчивость к ветровым нагрузкам.
К новым элементам данной конструкции относятся:
- Накосные или угловые стропила, соединяющие углы дома с коньковой балкой.
- Основные стропила, которые соединяют стены дома с коньковым брусом.
- Дополнительные стропила – соединяют стены дома с накосными стропилами.
Вальмовые крыши являются одними из сложных, их не стоит рассчитывать самостоятельно. Доверьте расчет правильной конструкции профессионалам или специальным программам. При достаточном опыте строительства двухскатных крыш вы сможете выполнить монтаж вальмовой кровли своими руками.
Шатровые крыши
Представляют собой четырехскатную крышу. Каждый из скатов имеет треугольную форму, и все они соединяются в одной точке. Эта конструкция обладает теми же преимуществами, что и вальмовая: прекрасно противостоит ветровым нагрузкам, не копит снежные массы из-за значительного угла наклона, равномерно прогревается солнцем.
Ключевым недостатком является значительная сложность (потребуется опыт в возведении именно шатровых кровель). Новые элементы в шатровых крышах отсутствуют, но также отсутствует коньковая балка, поэтому требуется усложнение конструкции. Чаще всего шатровые кровли применяются для двухэтажных домов, так как создать мансарду или чердачное помещение под такой кровлей очень сложно.
Ломанные двухскатные крыши
С развитием каркасного строительства произошел резкий рывок в применении данного вида кровель. Это связано с тем, что именно каркасные дома чаще всего строятся с мансардами. При минимальных затратах можно получить практически удвоенную жилую площадь. Ломаные кровли также относят к технологически сложным конструкциям. В основном, это связано с применением обоих вид стропил: висячих и наслонных.
Главные недостатки
- Сложность конструкции;
- Сложная технология утепления;
- Высокая требовательность к гидроизоляции;
- Необходимость создания вентиляции подкровельного пространства;
- Дорогостоящие конструкции мансардных окон.
Как видите, выбор формы крыши также связан с составлением хорошо рассчитанного проекта и разметкой верхней обвязки. Так что первые 4 этапа монтажа кровельной системы вам придется выполнять практически одновременно. Особое внимание следует уделить утеплению и гидроизоляции крыши. Чаще всего утепление производится по потолку первого/второго этажа, но в случае возведения мансардных этажей для сбережения жилой площади производят утепление под кровлей.
Утепление крыши каркасного дома
Для утепления мансардных этажей по стропилам используют утеплители на основе минеральной ваты либо шпательного стекловолокна. Однако необходимо учесть, что эти материалы теряют свои теплоизоляционные свойства от лишней влажности, поэтому при выполнении утепления необходимо учесть сразу два процесса:
- не допустить попадание влаги в утеплитель из помещения;
- обеспечить отведение паров и конденсата из толщи утеплителя.
Температура воздуха над кровельным материалом и внутри мансарды может сильно отличаться, поэтому образование конденсата неизбежно. Как избежать пагубного влияния конденсата на утеплитель? Необходимо соблюдать очередность закладки утепления и строительных мембран. «Пирог» утепления выглядит так:
- внутренняя обшивка по стропилам (может быть черновой или финишной);
- контур пароизоляции;
- стропила с заложенным между ними утеплителем;
- контробрешетка;
- гидроизоляция или супердиффузионная мембрана (применение мембраны отменяет необходимость нашивки контробрешетки);
- обрешетка (ее роль может также выполнять листовой материал – например, мягкая черепица);
- кровельный материал.
Составление правильного «пирога» и соблюдение технологии монтажа каждого элемента поможет решить проблемы, связанные с утеплением по стропилам.
Нашивка обрешетки и контробрешетки
Понятие обрешетки сугубо условное, это подготовка основания под монтаж финишного кровельного материала. Поэтому обрешетка может выполняться из обрезной доски либо листовых материалов (влагостойкая фанера, ОСП, ДСП). Ее толщина рассчитывается в зависимости от угла ската и расстояния между стропилами.
Настил кровельного материала
Выбор финишного кровельного материала зависит от угла наклона кровли и эстетических предпочтений владельца.
На рынке представлены следующие материалы:
- профилированный лист
- металлочерепица
- ондулин
- ондувилла
- мягкая черепица
- керамическая черепица
Заключение
После укладки финишного кровельного материала можно считать монтаж крыши законченным. Есть еще достаточно много работ, которые вам предстоит выполнить: обшивка фронтонов, монтаж доборных элементов, подшив свесов, вывод дымоходов и вентиляционных шахт через кровлю и многие другие. Но если вы смогли осилить своими руками возведение каркасного дома «под крышу», то эти работы вам точно под силу. Если же вы доверились подрядчику, то и в этом случае изложенная информация наверняка вам пригодится.
