Угол наклона канализационной трубы в частном доме: расчет своими руками

Уклон канализационных труб 50, 100, 110, 160, 200 мм

Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который выбирается согласно правил СНиП 2.04.01-85 и 2.04.03-85 (эти документы вы можете посмотреть и скачать у меня абсолютно бесплатно здесь), а также длине коммуникационных трубопроводов.

Как подобрать угол уклона – несколько возможных вариантов

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;
2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
3. Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.

На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.

Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.

Зачем вообще нужен угол уклона трубы?

Использование угла наклона канализационной трубы обязательно использовать для того, чтобы лишить себя следующих проблем:

1. При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;
2. Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;
3. Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Видео по теме:

Уклоны канализации и их способы выставления:

Как выбрать правильный уклон канализации:

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.

Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

Как выбрать уклон

Чтобы определить какой должен быть минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений. Например, информация в справочниках представлена вот в таком виде как на рисунках ниже:

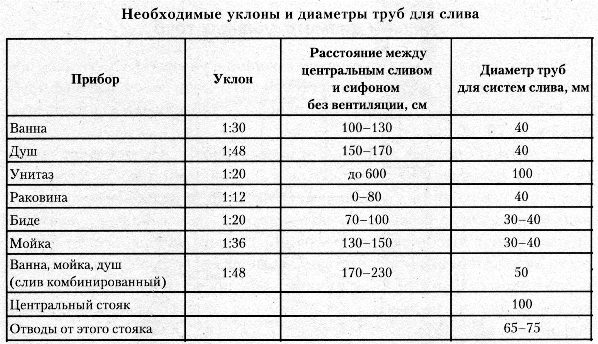

Таблица: необходимые уклоны и диаметры труб для слива

Таблица: уклоны отводных труб в квартире

Минимальный и максимальный уклон канализации на 1 метр погонный по СНиПу

Ниже представлена картинка, на которой показаны, минимальные уклоны в зависимости от диаметра на 1 метр погонный трубы. Например, мы видим, что для трубы диаметром 110 – угол уклона 20 мм, а для диаметра 160 мм – уже 8 мм и так далее. Запомните правило: чем больше диаметр трубы, тем меньше угол уклона.

Примеры минимальных уклонов канализации на 1 метр по СНиП в зависимости от диаметра трубы

Например, уклон для трубы диаметром до 50 мм и длиною 1 метр нужен 0,03 м. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы.

Уклон канализационной трубы 110 мм для наружной канализации

Предположим, нужно рассчитать оптимальный уклон для распространенной трубы 110 мм, которая используется в основном в системах наружной канализации. Согласно ГОСТ уклон для трубы диаметром 110 мм составляет 0,02 м на 1 метр погонный.

Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Калькулятор расчет уклона канализации для частного дома

Предлагаю вам протестировать онлайн калькулятор расчета уклона канализационных труб для частного дома. Все расчеты носят примерный характер.

Диаметр трубы Выход из дома
ниже уровня земли на глубине см Глубина входа трубы в септик
или центральную канализацию см Расстояние до септика
т.е. длина трубы м

Под диаметром трубы понимается диаметр трубы, которая ведет сразу в сливную яму или общую систему канализацию (не путать с фановой).

P.S. Все вопросы и пожелания по данному калькулятору можете задавать ниже в комментариях к данной статье.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

• Н – уровень воды в трубе;
• D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа – Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3

Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал – пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

• К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
• V — скорость движения жидкости (минимально берем 0,7 м/с);
• √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
6. Перед работой нужно обязательно составлять план.

Совет от эксперта:

Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном.

Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Уклон канализации в частном доме – какой должен быть

При обустройстве системы отвода сточных вод в частном доме необходимо составить проект, в процессе работы над которым помимо других параметров определяют, какой уклон должен быть у канализации. От этого показателя зависит качество вывода отработанной воды из постройки. Расчет делают до начала монтажа канализационной системы.

Угол наклона канализации учитывают при определении места, где следует сделать отверстие в стене здания или его фундаменте. Если он будет высчитан неверно, при проведении монтажных работ могут появиться неудобства, что повлечет дополнительные денежные расходы.

Определение уклона канализационных труб

Канализационная система бывает:

• смешанной;
• раздельной.

Отвод отработанной жидкости и нечистот из частных домов осуществляется следующими способами:

• под напором;
• самотеком.

Напорный вариант в загородном домовладении применяют крайне редко, поскольку он дорог, его сложно обустроить и подобное устройство ненадежно по сравнению с самотечной канализацией. При решении обустроить напорный трубопровод нет необходимости производить вычисления, какой должен быть уклон канализации в частном доме, поскольку вода движется по магистрали под давлением (подробнее: “Какой должен быть уклон канализационной трубы по нормам”).

Делая расчет, нужно помнить, что уклон внутренней канализации будет отличаться от данного показателя для наружной и ливневой системы. Дело в том, в каждой из них передвигается жидкость, имеющая разный состав. При этом внешнюю канализацию нужно утеплить.

В СНиП 2,04.03-85 указано, что на размер уклона канализации влияет скорость передвижения сточной жидкости, материал изготовления труб и степень их заполнения.

Общие правила для создания уклона канализации:

• для трубопровода, проходящего внутри дома, он должен составлять 0,5-1 сантиметра на каждый погонный метр;
• при прокладке наружной магистрали – 1-2 сантиметра.

Но это примерные величины, а более точные параметры можно узнать при проведении подробных расчетов.

Показатели угла наклона канализации в частном доме

Такой показатель как угол наклона трубы при обустройстве системы отвода стоков в частном доме означает степень изменения ее расположения относительно горизонтальной линии. Размер угла уклона вычисляется как разница высот между нижней точкой поверхности трубопровода в его начале и в конце. В стандартной системе измерения для сравнения угол обозначают в градусах.

Если используется труба диаметром 50 миллиметров, наклон из расчета на погонный метр составит 0,03 м. Например, при четырехметровой протяженности трубопровода разница в высоте будет равна (0,03х4) или 12 сантиметров.

Варианты расчета угла уклона

На практике применяют две методики, которые позволяют без особых усилий вычислить угол наклона трубы:

• безрасчетную;
• расчетную.

Безрасчетный способ дает возможность определить разность высот на конкретном отрезке трубопровода в зависимости от его диаметра. Усредненное значение данного параметра равно примерно 3% и может изменяться, исходя из условий эксплуатации.

Расчетный способ предназначается для канализационных систем с постоянным напором стоков.

Его проводят на основании одной из двух методик вычислений:

• с использованием формулы Колбрука-Уайта;
• путем определения соответствия скорости движения стоков по трубам нормативному коэффициенту.

Для частных домов применение формул затруднительно, поскольку узнать степень наполняемости трубопровода и скорость движения жидкости по нему невозможно без наличия специального оборудования, которым пользуются в своей работе профессионалы при расчете угла наклона. Поэтому уклон труб в индивидуальном домовладении вычисляют по безрасчетной методике.

Определение уклона канализации без формул

При монтаже наружной или внутренней канализационной сети без применения сложных формул пользуются значениями с установленным лимитом. Это максимальный и минимальный уклон для канализации.

При прокладке наружной магистрали уклон делают не менее 0,015 м на один погонный метр. Исходя из этого показателя, выполняется внутридомовая разводка труб, кроме коротких участков, равных по длине менее одного метра. В таком случае будет достаточно величины 0,01 на метр. Если не придерживаться данного параметра, твердые фракции осядут на внутренней поверхности труб и станут причиной их засорения.

Прокладка трубопроводов

Для проведения работы потребуются:

• поливинилхлоридные или полипропиленовые трубы диаметром 50 – 100 миллиметров;
• хомуты;
• паяльник;
• резиновые уплотнители в раструбах;
• клей.

Сделать выбор между поливинилхлоридными или полипропиленовыми трубами непросто, поэтому предпочитают изделия, имеющиеся под рукой. Для прокладки полипропиленовых изделий требуется паяльник. Поливинилхлоридные трубы соединяют при помощи клея или резиновых уплотнителей. В целом, укладка канализационных труб обычно не вызывает сложностей.

Диаметр изделий, используемых в частном доме для монтажа внутренней канализации должен составлять 50 или 100 миллиметров. Трубы со вторым параметром предназначаются для установки стояков в двух – трехэтажных домовладениях для соединения их с сантехническими приборами и объединения всех элементов, входящих в систему канализации, при выводе ее за пределы здания. Для подключения других мест отведения стоков используют трубы диаметром не меньше 50 миллиметров.

Устройство наружной канализации

При обустройстве наружной канализационной сети поступают следующим образом:

• за точку отсчета принимают место ее выхода из здания;
• минимальный уклон наружной канализации при использовании 110-миллиметровых труб составляет 0,02 метра (прочитайте: “Устройство канализации наружной – варианты схемы монтажа”). При протяженности магистрали около 20 метров величина угла наклона равна 0,4 метра;
• при проектировании наружной сети непременно учитывают рельеф местности;
• сливную яму обустраивают на участке в самой низкой его точке;
• к глубине отверстия, предназначенного для вывода трубы из здания, плюсуют значение наклона трубопровода. Полученный результат – это глубина второй отметки магистрали, расположенной у сливного колодца.

Глубина канализационной трубы в частном доме при обустройстве наружной канализационной сети должна быть ниже уровня промерзания грунта. Измеряют данный показатель в самом высоком месте магистрали. Знания, как сделать уклон канализации при монтаже наружной сети помогают обеспечить беспрепятственное передвижение сточной жидкости из устроенной в доме канализации и тем самым гарантировать самоочищение трубопровода и его стабильное функционирование.

Выходящую из фундамента дома трубу (см.фото) подключают к наружному трубопроводу, по которому стоки передвигаются самотеком к септику или сливному резервуару. При этом для устройства наружной магистрали применяют изделия большего диаметра, чем при прокладке внутренней системы. Необходимо учитывать расстояние септика от дома, которое не должно быть меньше нормативов. Допускается использование труб чугунных, асбестоцементных или из пластмассы.

Продукция из чугуна считается наиболее прочной, но у нее большой вес. Выбирая трубы, следует обращать внимание на их внутреннюю поверхность, поскольку желательно, чтобы она была по максимуму гладкой и тем самым позволяла избежать засоров.

Наружную канализацию прокладывают в траншее глубиной примерно 1,5 метра, чтобы трубы не могли промерзнуть, и в результате не нарушилось функционирование всей системы. Если нет возможности смонтировать канализационную магистраль на необходимой глубине, трубы следует дополнительно утеплить. Для предупреждения их механического повреждения, их помещают на заранее подготовленную подушку, состоящую из смеси глины и песка. Ею засыпают все свободное пространство между трубопроводом и стенами траншеи.

Для теплоизоляции наружной части канализационной сети применяют различные материалы (минвата, пеноизол, пенополиуретан, вспененный полиэтилен) – ими оборачивают трубы. Кроме этого, можно укладывать поверх трубопровода или внутри него греющий кабель. Его помещают в специальный кабель-канал, предохраняющий от внешних повреждений.

Также такую работу выполняют комбинированным методом: основную часть трубопровода утепляют теплоизоляционными материалами, а трубу, выходящую из дома, оборудуют греющим кабелем.

В завершение монтажа подключают все элементы системы и делают пробный запуск системы. Отсутствие протечек означает, что работы по обустройству канализации выполнены качественно.

Угол наклона канализационной трубы в частном доме: Таблица и нормативы — расчет своими руками +Видео

Владельцы частных домов часто проводят канализацию своими руками.И при проведении канализационной системы необходимо учитывать множество нюансов.

Об этих деталях мы поговорим дальше. Рассмотрим угол наклона канализационной трубы.

Проектирование уклона

При проектировании или монтаже безнапорной системы водоотвода нужно закладывать укладку труб с правильным углом.

Варианты уклона труб канализации

Чаще всего бытовые канализации являются безнапорными, а это значит, что сточные воды по ним текут самотёком, то есть под действием гравитации земли.

Конечно, это возможно, когда воде есть, куда стекать. Это значит, что уровень стоковой трубы выше выходного отверстия, из которого сточная вода стекает дальше.

Поэтому и укладывают трубопровод под определённым уклоном. В результате выходит нужный перепад в высоте.

Вроде бы можно сделать уклон трубы больше, и вода будет стекать лучше, но это не так. Необходимо учесть, что сточные воды имеют некоторые грязевые вкрапления, которые имеют обыкновение оставаться на стенках труб. Удаляется эта грязь водой, которая должна течь с постоянной скоростью.

Поэтому, если уклон трубы будет слишком большим, то грязевые отложения будут удалятся не все или вообще не будут удалятся.

Нормальный уклон

В этом случае канализационная система будет работать долго, не засоряясь. Такой напор воды обеспечивается правильным наклоном труб.

Слабый уклон

Но если уклон труб будет недостаточный, то скорость и напор воды будет низким, и поэтому её поток не сможет смыть грязь, находящуюся на стенках трубы. Твёрдые и мягкие частички грязи будут оставаться на стенках трубы, тем самым засоряя ее. Если произойдёт серьёзный засор, то трубы нужно будет очищать, возможно, даже снимать и промывать.

Большой уклон

Если уклон трубы будет больше, то поток воды будет поступать слишком быстро и поэтому вода не сможет смыть всю грязь. И в итоге опять будет засор канализационной трубы.

Расчет уклона

Когда вы знаете угол наклона и длину канализации, которую будете прокладывать, то нужно перемножить оба значения. В итоге вы получите цифру. На эту цифру входное отверстие должно быть выше выходного отверстия.

В десятичных дробях

В справочниках и технической документации, различных руководствах уровень наклона указывают в десятичных дробях, они являют собой соотношение величины снижения уровня стоковой системы в метрах к длине трубы.

Например, угол наклона 0,02, то это значит, что на каждый метр трубы понижение высоты будет два сантиметра.

Если общая длина отвода канализации три метра, то для выяснения наклона трубы, необходимо умножить два на три, в итоге получим, что нижнюю точку нужно будет установить на шесть сантиметров ниже верхней.

В виде соотношения чисел

Угол наклона иногда указывают как соотношение 1, к какому — то числу, приведём пример, 1:20. В этом случае производят деление и получают десятичную дробь.

В СНиП прописан нормальный угол наклона труб на каждый диаметр. От величины внутреннего сечения труб, зависит заполнение канализационной системы, трубы установлены под углом, который определён объёмом потока воды.

Угол наклона для труб водоотвода по СНиП

Диаметр трубы равен 40, 50 мм-30 мм (3см) на метр длинны трубы;

Диаметр труб составляет 65-100мм -20 мм (2см);

Труба диаметром 150 мм -8 мм (0,8 или 0,08);

Диаметр трубы -200 мм- 7мм(0,7- 0,07). Самый маленький и допустимый наклон считается 0,005.

Для внутридомовой канализации подходят трубы, диаметр которых составляет 40-100 мм, нормальный угол наклона будет 0,02 – 0,03. Для слива вод от сантехнических приборов есть свои нормы для каждого объекта. Для канализационных сетей, которые находятся снаружи, подходят трубы диаметром 150 – 200 мм оптимальный и минимальный угол наклона канализационной трубы должен быть 0,005 – 0,008. Для наружных канализационных систем существует и максимальный угол наклона канализационной трубы, и он равен 0,15. При превышении угла наклона больше пятнадцати сантиметров на один метр длинны трубы, то внешняя и внутридомовая канализационная системы будут плохо работать или вообще не будут работать.

Прежде чем начать оборудовать дом канализацией, своими руками, то хорошо изучите все тонкости, точно подсчитайте стоимость материалов, так же посчитайте все углы наклона, сделайте всё инструкциям, чтобы избежать не нужных поломок. Конечно, если будет у вас возможность лучше нанять профессионалов, только выбирайте проверенных специалистов. Надеемся, что данная статья будет для вас полезной. Удачи и терпения!

Калькулятор расчета уклона укладки канализационной трубы

Транспортировка стоков по канализационным трубам производится чаще всего по принципу самотёка. То есть магистралям придается определенный уклон в нужную сторону, и вода под действием силы гравитации стекает вниз, увлекая за собой все канализационные загрязнения. Казалось бы, какие тут могут быть вопросы: расположил трубу вниз под углом – и будь спокоен… Оказывается, все не так просто — и недостаточный, и избыточный уклон способны преподнести крайне неприятные сюрпризы.

Калькулятор расчета уклона укладки канализационной трубы

Поэтому укладываться труба должна в строгом соответствии с требованиями, указанными в Сводах Правил. И все эти взаимосвязанные параметры трассы – ее диаметр, длина и уклон, должны продумываться и просчитываться заранее, еще на этапе проектирования канализации. На стадии монтажа исправить ошибки бывает порой крайне сложно.

Планирование пойдет быстрее, если применить предлагаемый калькулятор расчета уклона укладки канализационной трубы. Ниже будет дано несколько комментариев по работе с ним.

Калькулятор расчета уклона укладки канализационной трубы Пояснения по проведению расчетов

Никаких особых пояснений, наверное, и не требуется. Но все же — несколько слов для общего понятия.

Как правило, при создании канализации в частном доме обходятся довольно ограниченным диапазоном диаметров труб. Чаще всего дело ограничивается «триадой» — 50 мм, 110 мм и 160 мм, реже в ход идут и трубы ø 200 мм.

Для каждого из этих диаметров уже данным давно просчитаны оптимальные уклоны, обеспечивающие принцип самоочищения, когда сходящая вода практически не составляет на стенках загрязнений. То есть прибегать к использованию каких-то сложных формул, учитывающих наполнение труб, шероховатость их стенок, вязкость жидкостей и т.п. – нет никакой нужды.

По правилам прокладки, участки канализации стремятся размещать по прямой, стараясь, где это возможно, избежать изменений направления. А на таком прямом горизонтальном участке изменения угла уклона трубы – и вовсе запрещено.

Выставлять под нужным уклоном каждую из укладываемых труб при их сборке, контролируя ее положение, например, строительным уровнем – утомительно и непроизводительно. При расчетах и при непосредственной подготовке к укладке гораздо проще будет наметить ближнюю и дальнюю точку прямого участка (например, от поворота до врезки в стояк, от выпуска до колодца, между колодцами и т.п.) и определить перепад высоты между этими точками, который как раз и задаст требуемый уклон.

Этот перепад высот может быть, например, спроецирован линией на стене — при внутренних работах. А при прокладке трассы в траншее – заранее намечен и выполнен при выкапывании грунта и засыпке песчаной подушки под трубу. После такой подготовки можно будет смело заниматься монтажом, уже не отвлекаясь на проверку положения каждого отрезка трубы.

Итак, чтобы найти перепад высоты, в калькуляторе необходимо будет только выбрать диаметр трубы на рассчитываемом участке (в миллиметрах), и указать длину этого участка ( в метрах). После нажатия на кнопку расчёта появится результат в миллиметрах.

Б

ытовой канализацией дело обычно не ограничивается!

В частном загородном доме, помимо бытовой канализации, приходится заминаться еще и ливневой. Без нее поддерживать комфортные условия проживания невозможно или чрезвычайно сложно. При некоторой схожести эти две системы все же имеют больше различий, и ни в коем случае не должны ни пересекаться, ни дополнять или заменять одна другую. Как создаётся ливневая канализация своими руками – читайте в специальной публикации нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

Какой уклон должен быть 🚽 по СНиП у трубы канализации на 1 метр в частном доме?

Вполне очевидно, что для нормального проживания в современном доме или квартире невозможно обойтись без надежно работающей системы канализации. Она представляет собой трубопроводную систему для удаления сточных вод. Неполадки в работе последней приводят к не самым лучшим последствиям, поэтому при обустройстве канализации в частном доме необходимо соблюдать требования строительных норм и правил.

Сточные воды движутся самотеком под воздействием гравитационных сил, поэтому важно рассчитать правильный уклон канализации на 1 метр. Если он будет слишком большим или слишком маленьким, появятся нарушения в работе системы, вплоть до возникновения неприятных аварийных ситуаций. Какой именно уклон для труб системы канализации установить, определяется рядом обстоятельств.

Последствия слишком маленького или излишне большого уклона

Излишне большой уклон канализационной трубы обуславливает слишком высокую скорость протекания сточных вод. В этом случае крупные фрагменты отходов будут отбрасываться к внутренним стенкам трубопроводной системы, прилипнут к ним и не смогут двигаться дальше. Важно обеспечить оптимальный наклон труб канализации на 1 метр в частном доме.

Оптимальный угол наклона в зависимости от диаметра трубы

При проектировании сточной системы, в зависимости от диаметра трубы, выбирается оптимальный угол ее наклона. Для исправной работы системы трубам меньшего диаметра нужно обеспечивать больший уклон. Он измеряется в сантиметрах на погонный метр длины трубы. СНиП определяют следующие параметры для труб в соответствии с их диаметром:

• 50 мм – 3 см уклона на 1 метр длины;
• 110 мм – 2 см;
• 160 мм – 0,8 см;
• 200 мм – 0,7 см.

Иллюстрация необходимого уклона для труб разного диаметра

Данные оптимальные значения рассчитаны на ровные протяженные участки внешней и внутренней трубопроводной сети. Существуют свои особенности при подключении к фланцевым соединениям, сифонам и фитингам.

Особенности определения уклона в ванной, кухне и туалете

Особенности определения уклона в ванной комнате, кухне и туалете определяются тем, что там имеются соответствующие сантехнические приборы. Под кухонную мойку устанавливаются трубы максимальным диаметром пятьдесят миллиметров, оптимальным углом для них будет 3,5 см. В туалете используют трубы диаметром сто миллиметров, оптимальный уклон для них составляет 2 см. Значения этого параметра для бытовых сантехнических приборов сведены в следующую таблицу.
