Клеммные колодки для соединения проводов, распределительных коробок и дин-рейки: виды и устройство

Для функционирования электрических проводов необходимо обеспечить, чтобы ее схема подключения, ну установку схемы не подключила провода. Существует много методов подключения, от скручивания к сварке, но наиболее удобным и наиболее полезным является комбинация клеммных проводов. В этой статье мы поговорим о том, что они есть.

Содержание статьи

Согласно типу зажима

Основным отличием в терминалах является метод подключения, есть два основных типа:

Зажимы с клеммой пружины или рычага (контакт). Такие клеммы могут быть назначены вагон. Провода в них зажаты с механизмом пружины или рычага, а контакт из-за его эластичности плотно прилипает к зажатому проводу. Они очень удобны использовать для соединения люстр, ножниц и других ламп, а также для установки электрических проводов в распределительных коробках.

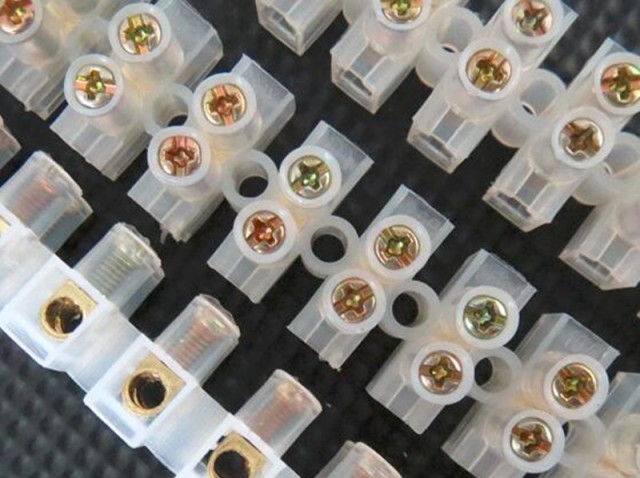

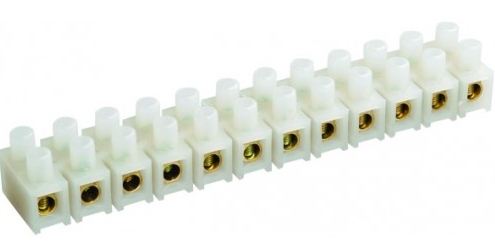

Винтовые клеммы. Классическая версия зажимной полосы состоит из диэлектрической основы и двух винтов, которые зажимают комбинированные провода. В зависимости от типа конструкции винт можно прикрутить в основание и затянуть провод с помощью формы или прикрученной в трубчатый корпус и затянуть провод внутри него. Они удобны для использования в распределительных шкафах, внутри электрических устройств для сборки внутренней цепи.

В зависимости от типа терминала также есть способ подключения проводов к ним. Например, в рычаге проводные клеммы вставляются до 8-12 мм (число может варьироваться в зависимости от ситуации) и затянуть рычаг или устанавливается пружиной. В винтовых клеммах, в зависимости от их структуры, провод вставляется или как описано выше, или сделав небольшое кольцо на его конце.

На самом деле, это разделение на две семьи очень грубые, стоит взглянуть на каждого из них отдельно.

Пружинные зажимные полосы

Весенние зажимы могут быть одноразовыми или многоразовыми. Конструктивно состоит из диэлектрического корпуса, в котором пружины размещаются после вставки проволоки.

Невозможно удалить провод из одноразового провода, не повреждая пружину.

как узнать стоишь ли очереди на получение квартиры

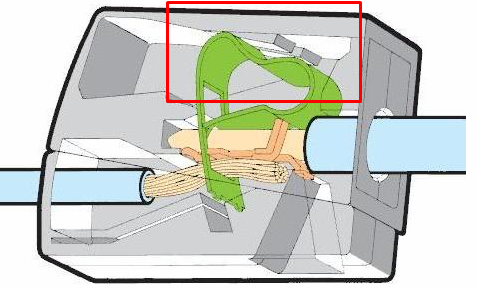

Как вы можете увидеть на картинке, пружина установлена ​​на острую к перемещению провода, поэтому, когда вы пытаетесь его удалить, это не будет возможно. Кроме того, невозможно затянуть провода с витыми венами, за исключением предварительного наконечника или предположения из наконечника, но вы узнаете об этом после прочтения статьи до конца.

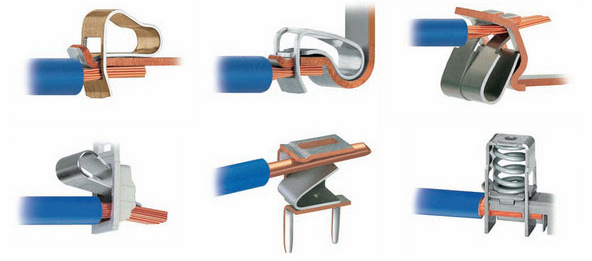

Многие из этих проблем были решены в многоразовых зажимных полосках. У них есть разная пружинная структура, на картинке показаны разные весной.

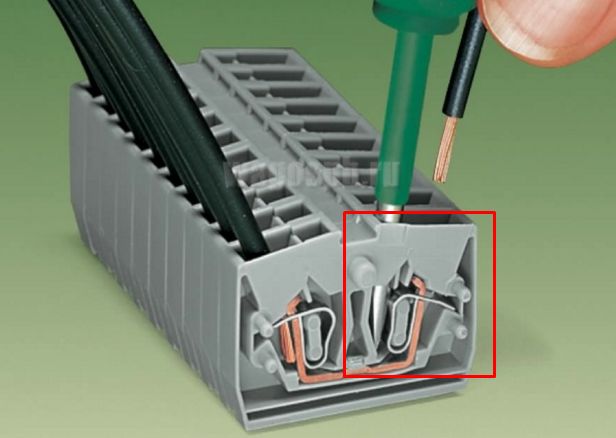

На рисунке 1,2,4 пружины позволяют вам удалить провода без особых усилий. Корпуса таких терминалов различны, имеют отверстие для вставки сумасшедшей или тонкой отвертки.

Или стержень, который можно нажать и ослабить пружинное напряжение, которое выпустит направляющие. В зависимости от модели эти клеммы могут затянуть провода с поперечным сечением до 4 мм².

Рычаг или кнопки зажимы

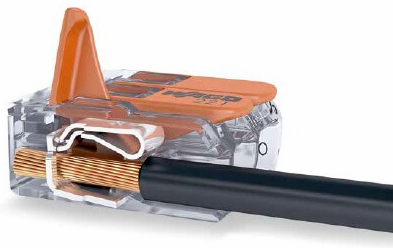

Клеммы рычага – это тип многоразовых пружинных клемм. Разница состоит в том, что вам не нужны отвертки и покупатели, чтобы ослабить пружинный зажим, просто поднимите рычаг, а затем толкатель напечатаны на определенном месте весной, пример такого терминала показан на рисунке ниже.

Наиболее популярным производителем плеча и весенних терминалов является то, о чем мы написали на странице раньше:

Типы винтовых клемм

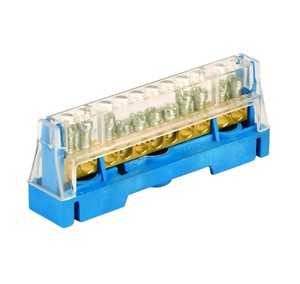

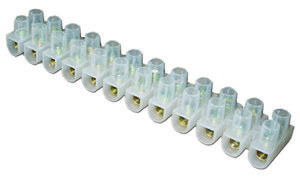

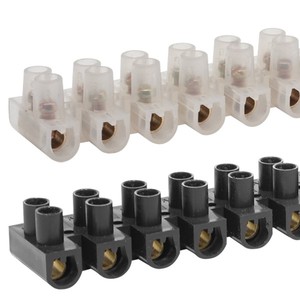

Винтовые клеммы также происходят в разных версиях. Давайте посмотрим на некоторые из них. Как первое, карболические клеммы на основе карболического появления появятся. Вместо карболика вы можете использовать другой диэлектрический материал, такой как пластик или ПВХ.

Его можно дополнительно накрыть прозрачной крышкой для дополнительной защиты от прикосновения и посторонних предметов.

Винт зажимает пластину, часто имеющую форму n, которая удерживает провод на месте, винты соединяются попарно – напротив друг друга токопроводящей шиной. К таким клеммам лучше подключать провода, свернутые кольцами или с соответствующими клеммами на концах.

Обратите внимание, что все болты отделены от соседних перегородок, это увеличивает надежность и снижает вероятность перекрытия соседних стыков.

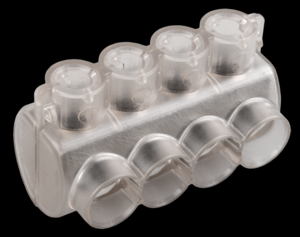

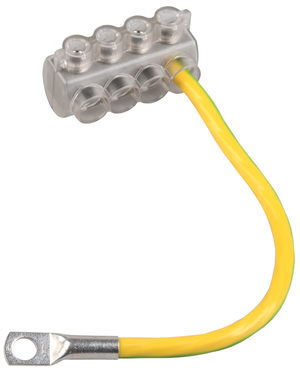

Еще одна возможность подключения проводов – винтовые клеммы ZVI, они используются повсеместно, также удобны для использования в распределительных коробках. Обычно они поставляются в виде блока, из которого вы можете вырезать столько зажимов, сколько вам нужно.

Они бывают разного диаметра и могут обжимать провод сечением от 1,5 до 35 мм².

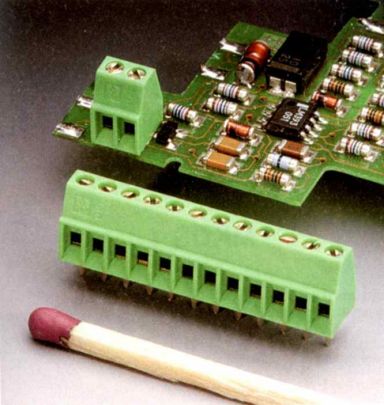

Клеммные колодки для печатных плат

Винтовые клеммы служат для подключения проводов к печатной плате, они отличаются способом закрепления провода.

К ним подключаются провода от тонкого (0,08 мм2) до толстого сечением 25 мм2.

Еще по теме:  Ручная дрель своими руками: самодельные садовые буры по земле

По конструкции они могут быть как одиночными (к одному проводнику), так и к нескольким проводникам.

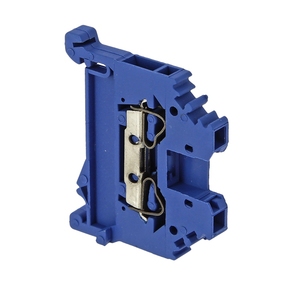

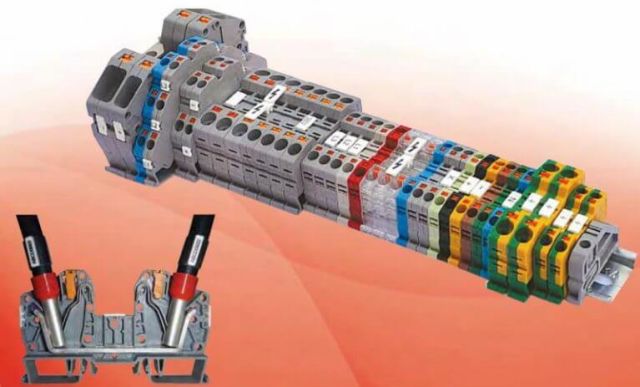

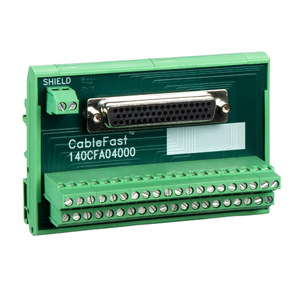

Клеммные колодки для DIN-рейки

В зависимости от того, как они расположены, клеммные блоки могут быть привинчены к электрическим шкафам, привинчены к чему-либо, закреплены на проводниках или установлены на DIN-рейку. Это надежное и универсальное приспособление, которое используется во многих электрических щитах.

Производители выпускают самые разнообразные сорта во всех видах сечений и применений. Они бывают того же типа, что и обычные: винтовые, пружинные, рычажные.

По конструкции они могут быть как одноуровневыми, так и двухуровневыми, а также более, как на фото ниже.

Дополнительные товары

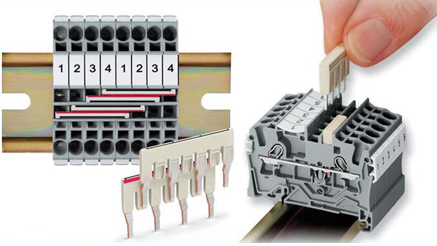

Перемычки для подключения клеммных колодок и устройств на DIN-рейке. Им удобно подключать к одной рейке группу электроприборов, они экономят место, так как с проводами это не так удобно и не так очевидно.

Выше было упомянуто, что гибкие кабели со скрученными жилами в некоторых случаях не подходят для подключения к клеммным колодкам. Это связано с тем, что в клеммах с одной пружиной из-за конструкции последних невозможно вставить мягкий сердечник в пружину. А в винтовых клеммах витая пара будет постепенно сплющиваться, даже если винт затянуть до конца, есть вероятность, что со временем контакт ухудшится или тонкие жилы повредятся при затяжке.

Такая же проблема возникает при подключении мягкого провода к проводам выключателей и магнитных пускателей, а также многих выключателей.

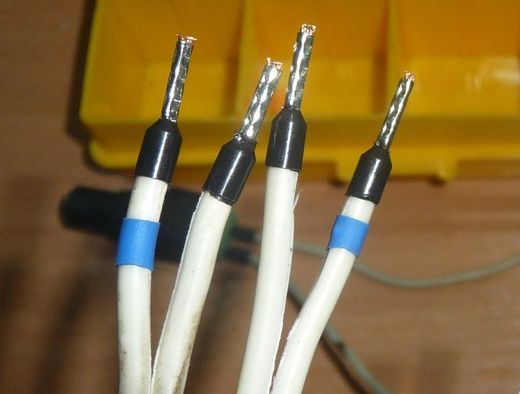

Возможны два варианта – лужение жилы или опрессовка кабельным наконечником этого типа.

Ассортимент этого вида продукции достаточно широк, также есть круглые клеммы для зажима проводов, их удобно использовать при подключении мягких проводов к винтовым клеммам на карболитовой подложке или для прямого соединения винтами.

Вывод: на что обращать внимание при выборе

Выбор типа подключения должен основываться на среде, в которой будет использоваться установка, и токах, протекающих по цепи. Если установка подразумевает периодическое обслуживание или переподключение, лучше отдать приоритет винтовым клеммам, а если мы проводим установку один раз и надолго – лучше подойдут одноразовые соединители – пружинные зажимы и гильзы.

Из основных характеристик, которые мы рассмотрели, стоит обратить внимание на то, что зажимы различаются не только способом крепления кабеля, но и углом соединения, например, 180, 120, 90 градусов – в некоторых ситуациях они нужно.

Корпуса разъемов должны быть изготовлены из негорючих материалов, так как любой электрический контакт выделяет тепло, и от этого зависит ваша безопасность.

Не стоит экономить при покупке дешевых хомутов, обратите внимание на продукцию известных брендов, таких как: Wago (чаще всего используется для работы в распределительных коробках), Phoenix Contact (старый немецкий производитель), Weidmüller (в основном предназначены их хомуты. для работы на DIN-рейке), IEK (недорогое и распространенное электрооборудование, от клемм до распределительных устройств).

При покупке уточняйте, рассчитан ли продукт на работу с конкретным материалом проводника – алюминием или медью, и можно ли его использовать для соединения проводов из разных металлов. Клеммные колодки, заполненные кварцевым вазелином, продаются для алюминиевых проводов.

Соединительные клеммные колодки

Любой электрик назовет короткое замыкание самой частой неисправностью проводки. Поврежденные контакты встречаются несколько реже. Однако это следствие, а причина кроется в ослаблении взаимодействия между проводниками. Чтобы этого не произошло, есть несколько способов их усиления, один из которых – установка клеммной колодки на ответвлении сети.

    Типы коммутации ядра и недостатки Основные требования к конструкции клеммных колодок Классификация клеммных колодок

      Материал корпуса Способ крепления проводов Тип установки переключателя

    Особенности установки Преимущества и недостатки Производители электротехнической продукции

      Компания Legrand Продукция Vago Прочие производители

Виды коммутации жил и дефекты

Контакт между токоведущими частями – один из элементов электрической цепи. Возможны различные варианты подключения компонентов:

    Обычная витая пара, не разрешенная правилами электроустановок, но довольно часто применяемая на практике. В старых домах с целью приведения их в соответствие с правилами ПУЭ устанавливают заглушки СИЗ, обеспечивающие надежную пайку. Однако монтировать их можно только на изделиях из однородных металлов, чаще всего из меди. Пайка или сварка, требующие специального оборудования и навыков. Этот метод используется в низковольтных установках с кабелями из тех же материалов. Использование соединительных колодок для проводов будет оптимальным с точки зрения удобства использования и соответствия нормам. С их помощью можно коммутировать жилы из любого металла.

Несмотря на разнообразие способов подключения кабеля, существуют требования к надежности и безопасности. Основные параметры следующие:

    Возможен ремонт. Доступность для осмотра. Высокая долговечность. Гарантированное сопротивление не более 1,2 номинального значения всей жилы. Длительный срок службы и неизменные физические свойства в этот период.

Однако в процессе эксплуатации, когда проводники взаимодействуют друг с другом, происходит неизбежная электрохимическая реакция. Это может вызвать такие сбои, как:

    Ослабление и окисление контакта. Отключение питания. Нагрев в месте удара (часто приводит к возгоранию).

В результате электрические соединительные блоки стали наиболее подходящими для установки в любой среде, особенно дома.

Основные требования к конструкции клеммников

Сейчас в магазинах можно купить множество разновидностей такой продукции. Независимо от принадлежности к тому или иному типу каждое коммутационное устройство должно удовлетворять определенным условиям:

    Негорючий корпус, предотвращающий возгорание в случае повышения температуры из-за плохого контакта.

    Защитные кожухи должны быть из того же материала, не способствующего возгоранию. Изделие должно быть достаточно прочным, чтобы удерживать его при затяжке винтов. Концы кабелей должны быть надежно закреплены без лужения, изготовления колец и обжима клемм. Не прикасайтесь к соединяемым кабелям, чтобы избежать окисления (для меди и алюминия). Четкие, разборчивые маркировки с данными о поперечном сечении проводов, токе и напряжении.

Классификация колодок

Есть несколько разновидностей таких устройств. Все они хорошо справляются со своей задачей – обеспечивают надежный контакт при кабельной связи. Есть несколько категорий, на которые они делятся.

Материал корпуса

Эта деталь изготовлена ​​из непроводящего сырья. Еще одно обязательное требование – выбор минимального расстояния между точками соприкосновения во избежание пробоя воздуха. Корпус клеммной колодки может быть:

    Керамический, для установки в местах с высокой температурой. Такие изделия могут включать в себя нагревательные элементы, силовые соединения. Такие элементы нельзя устанавливать при вибрации и ударных нагрузках, они слишком хрупкие. Полипропиленовые застежки прочные и пластичные, не ломаются при деформации. Однако из-за их низких температур и диэлектрических свойств их не следует устанавливать в высоковольтных установках, где фаза или нейтраль находятся в непосредственной близости друг от друга. Схемы освещения – исключение.

    Подушечки из прочного негорючего полиамида довольно дороги. Они подходят для установок, предъявляющих высокие требования к устройствам. Хомуты из карболита обладают лучшими прочностными и изоляционными свойствами. Их можно использовать везде, кроме отопительных приборов. Изделия из ПВХ широко используются в низковольтных соединениях, бытовой технике и освещении. Это самый дешевый вариант. Однако, поскольку ПВХ плавится под воздействием тепла, его следует использовать с осторожностью. Еще одно преимущество таких клемм – удобная форма выпуска в виде блоков. Это позволяет выбрать любое количество постоянных подключений. Детали из текстолита или эбонита используются редко из-за их дороговизны.

Способ крепления провода

В случае резьбовых соединений это может быть классическая втулка или зажимная. Первый – это сочетание гайки, роль которой выполняет контактная пластина с резьбой, и болта. В этом случае необходимо подготовить конец проволоки: вылепить кольцо или установить наконечник. Они предназначены для установки в установочные коробки.

Во втором типе шайб устройство фиксирует только снятую сердцевину. Это возможно благодаря особой конструкции гайки. Он образует своего рода фланец, который болтом подтягивается к блоку. Недостатком такого изделия является наличие под постоянным давлением проволоки, разрушающей металл, особенно алюминий.

Общий минус таких клемм – необходимость постоянно следить за безопасностью крепления и периодически подтягивать контактные группы.

У быстросъемных зажимов этого недостатка нет. Они доступны в одноразовой или многоразовой версии. Типичный пример такой продукции – продукция компании Wago.

Несмотря на то, что контакт в них менее плотный, популярность таких конструкций растет, особенно при большом объеме монтажных работ. Скорость укладки сетей с помощью таких зажимов намного выше, чем у винтовых зажимов.

Тип монтажа коммутатора

Самый простой зажим состоит из корпуса, металлической планки и ряда зажимов. Один блок предназначен для подключения фазы или нейтрали (земли). Выбирая перемычку, учитывайте, как она крепится. Существует множество разновидностей коммутационных устройств:

    Винты уже описаны.

    Разветвитель, в котором одна часть касается проводника, а другая – платы. Устанавливается на микросхемы. Вставной или подпружиненный. Барьер предназначен для силовых установок. Переход, позволяющий соединять вместе несколько проводников из разнородных металлов для образования разветвленных цепей. DIN-рейки устанавливаются на DIN-рейки. Защелки используются для защиты шкивов от выпадения из шкива.

Особенности установки

Этапы сборки клеммной колодки просты и не требуют специальной подготовки. Нужно только подобрать изделие, соответствующее диаметру проволоки, и вставить в него 5-7 миллиметров свободных проволок. Не рекомендуется использовать алюминиевые жилы для винтовых зажимов из-за возможности зажатия жилы.

В экстренных случаях такие контакты следует затягивать с особой осторожностью. Такой металл обладает повышенной текучестью, что означает постепенное расслабление и полную потерю контакта.

Поэтому рекомендуется ежегодно проверять такие соединения, чтобы предотвратить перегрев и возгорание.

Положительные и отрицательные стороны

Электрические клеммы широко распространены из-за их положительной обратной связи при их использовании. К достоинствам можно отнести следующее:

    Легкость подключения максимального количества жил разного сечения и металла. Каждый из них находится в отдельном слоте и снимается без разборки всей конструкции. Если используется другой метод, кабели необходимо перенаправить. Высококачественные изоляционные материалы обеспечивают необходимый уровень безопасности, предотвращая поражение электрическим током при прикосновении к точке подключения. Никаких специальных инструментов для работы не требуется. Вам просто понадобятся отвертка и нож. Устойчив к перепадам температуры и механическим воздействиям (растяжению или вибрации). Выглядит неплохо. Компактный размер.

Среди недостатков – довольно высокая цена, что отражается на большом количестве установок. Однако с развитием технологий этот недостаток постепенно исчезает. Работы по установке терминалов в труднодоступных местах будут достаточно трудоемкими. Однако это относится к любому из обычно используемых методов соединения кабелей. Неудобство – регулярный контроль качества контактов при использовании винтовых клемм.

Производители электротехнической продукции

Выбор модели конечным пользователем во многом зависит от производителя. Качество используемых материалов играет важную роль при производстве клеммных колодок. Поэтому лучше выбирать в пользу известных производителей.

Компания Legrand

Клеммные колодки изготовлены из латуни с никелевым покрытием. В результате можно повысить надежность контакта и улучшить токопроводящие свойства продукта. Корпус изготовлен из полипропилена с диапазоном рабочих температур от -25 до +100 градусов Цельсия и устойчив к открытому пламени. Продукция Legran обязана своей популярностью следующим особенностям:

    Высокая прочность блоков.

    Широкий размерный ряд до 25 кв. Мм. Применение как в силовых, так и в слаботочных цепях промышленного и бытового назначения. Многоуровневый контроль качества на каждом этапе производства. Разнообразие цветов дает возможность различать ядра разного номинала.

Надежное переключение может быть обеспечено при различных условиях установки и эксплуатации. Среди них следующие требования:

    Избегайте контакта проводов из разных материалов внутри устройства. Сведите к минимуму механические и вибрационные нагрузки при использовании клеммной колодки. Регулярно перетаскивая связи.

Продукция Ваго

Популярность WAGO Kontakttechnik GmbH & Co. KG, основанная в 1951 году в Германии, с каждым годом становится все более популярной. Первой продукцией компании были пружинные зажимы, в разработке которых Германия стала безоговорочным мировым лидером. В 1973 году были запатентованы и проданы компактные изделия для установки в клеммные коробки.

Основными преимуществами выключателей, выпускаемых этой компанией, являются:

    Высокая вибростойкость. Минимальное давление на провода, что ограничивает их деформацию и повреждение. Международная сертификация продукции. Прутки из луженой меди защищены от коррозии. Пружины из высокопрочной аустенитной стали. Корпус изготовлен из модифицированного полиамида, устойчивого к возгоранию, агрессивным жидкостям и самозатухающему.

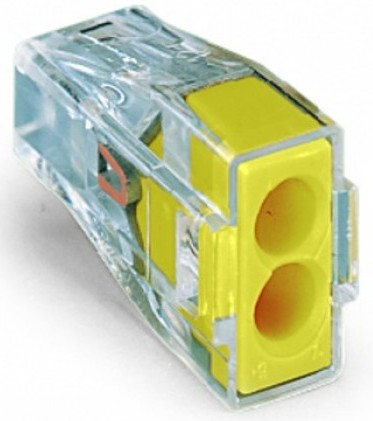

В продаже есть две разновидности клемм Wago. Это неразъемная проволока Puch Wire с жесткой пружиной. Их можно использовать для одножильных или многожильных проводов. Существуют также многоразовые контактные группы Cage Clamp.

Чтобы установить зажим Wago, выполните следующие простые шаги:

    Зачистите 10-13 мм изоляции провода. Вставьте его в клеммную колодку. Удобнее делать это плоскогубцами.

На клеммах немецкого производителя можно разместить от 2 до 8 розеток для проводов диаметром 0,5-4 мм кв. Используемое напряжение – 220 В, максимальный ток – 32 ампера. Этого вполне достаточно для домашнего использования.

Прочие изготовители

Помимо самых известных среди профессионалов, есть не менее авторитетные производители электрощитов. Среди них можно выделить следующие:

    Немецкая компания Phoenix Contact, выпускающая товары надлежащего качества по доступной цене. Weidmüller специализируется на терминалах автоматизации. Особый интерес представляют зажимы на DIN-рейке. Китайские компании Degson Electronic и Wanjie Electronic пользуются хорошей репутацией на внутреннем рынке. У представителей российской индустрии тоже хорошие отзывы, но продукция имеет неоправданно высокую цену, а качество используемых материалов оставляет желать лучшего.

Надежность соединений в электротехнике обеспечивается изделиями, изготовленными из передового сырья и с применением современного производственного процесса. Соблюдение нормативных требований и использование лучших компонентов обеспечивает безопасную и безотказную работу всей электрической цепи на долгое время.
