Качественное дорожное покрытие для автомобильных дорог: Виды и категории+Фото и Видео
Дороги – это одна из важных частей в экономике страны, они играют важную роль для развития промышленного комплекса, производственной сферы, поэтому дорожные покрытия автомобильных дорог должны быть качественными и иметь большой срок службы.
Для дорожного полотна есть специальные требования, которые необходимо соблюдать при строительстве или ремонте. Дороги должны принимать на себя разнообразные потоки транспорта, не препятствовать пассажирским и грузовым перевозкам.
Давайте для начала разберемся, какие же категории дорог существуют.
Общие сведения об автодорогах
Категории:
- Е – автодороги европейского направления.
- М – федеральные трассы.
- Р – дороги между административными центрами.
- А – дороги, ведущие к транспортным узлам: аэропорт, речпорт, морской порт и т.п.
- К – дороги в регионах.
- Н – остальные дороги.
Чаще всего все дороги делят на три типа: магистраль, скоростное шоссе и обычная автодорога.
Так же дорогие делят еще на классы:
- Скоростные дороги (магистраль, автострада и т.п.) – ширина подобной дороги должны быть не менее 15 м. Так же обязательно должна присутствовать разделительная полоса. Более двух полос в одну сторону. Такие дороги предусмотрены для большого потока машин. Подобные дороги должны быть покрыты качественным бетоном. По дорогам подобного типа разрешено движение более 120 км/ч. Статистика показывает, что более 7 000 автомобилей проходит в течение 24 часов по таким трасам.
- Дороги с асфальтом – чаще всего это дороги, которые соединяют административные центры. Ширина дороги в этом случае должна быть более 7,5 м. За сутки поток машин достигает отметки в 3-3,5 тыс. автомобилей. Допустимая скорость до 120 км/ч.
- Автодороги с меньшей пропускной способностью – обычно проезжает менее 3 000 авто. Ширина таких дорог по стандартам 3,5 -7 м. В качестве покрытия может быть асфальт, но иногда допускается просто булыжное покрытие. Скоростной режим на таких дорогах достигает отметки 100 км/ч, а транспорт более 6 тон не имеет возможности проехать. Эта категория имеет покрытие более низкого качества. Именно поэтому движение затруднённое, особенно осенью и весной. Скорость не должна превышать 80 км/ч, а за сутки проезжают только 1000 машин. Грузовики не допускаются к проезду по этой дороге, так как могут нанести, серьезны повреждения покрытию.
- Проселочная дорога – в большинстве случаев эта дорога вообще без покрытия.
- Лесная дорога – из названия ясно, что это дороги, которые пролегают в лесу. Эти дороги чаще всего используют, что бы отслеживать состояние леса, по ним движутся егеря, лесовозы и т.п. Так же по этим дорогам движутся пожарные в случае лесного возгорания.
К сожалению не все дороги в России могут похвастаться хорошим качеством. А ведь именно от этого зависят грузо и пассажирские перевозки. Некачественная дорога можем привести к авариям, поломке транспортного средства, увеличению расхода топлива и т.п.
В зависимости от покрытия дороги делят на:
— мостовые,
- — дороги из цемента и бетона,
- — гравийные,
- — грунтовые,
- — дегтебетонные,
- — дороги из асфальта и бетона,
- — покрытие веществами с органическими материалами.
Покрытия дорог Покрытия дорог нежесткие
В эту категорию можно отнести:
- Покрытия из щебня. Он является основным материалом для дороги. Чаще всего такие дороги можно встретить в микрорайонах, парках, т.е. это дороги, где нет высокой проходимости или высокой нагрузки.
- Покрытия из гравия. Очень похоже на предыдущий вариант, разница только в самом материале.
- Грунтовое покрытие. Такие дорожки чаще всего являются декоративными.
Жесткие дорожные покрытия
К этому виду относятся:
- Конструкции из цемента – чаще всего это необходимо для строительства мостов и переправ. Очень устойчивы к нагрузкам, а так же к погодным условиям.
- Мощенные – сегодня редко можно увидеть дороги из хорошо уложенного натурального камня, но в парках и других зонах отдыха, это отличный вариант. Сюда можно отнести брусчатку разных цветов, оттенков и форм.
- Асфальт – на данный момент это основной вид покрытия. Его стали применять достаточно давно, оно легко укладывается, при правильной технологии прослужит большой период времени. Что бы увеличить срок службы, под низ изготавливают специальную подушку. Для связывания элементов применяют смолу, которая устойчива к перепадам температур.
Как вы уже поняли, разные покрытия предполагают, что по ним будет двигаться определённый транспорт. Строители стараются учесть этот показатель при закладке или ремонте дорожного полотна.
Основная группа покрытий
Разделение покрытий на виды очень важно, так как надо понимать какой тип лучше всего подойдет в том или ином месте. Например, в местах, где много грунтовых вод не логично класть асфальт, так как он очень быстро испортится и его придётся менять. Сейчас все более популярными становятся покрытия с добавлением органических материалов. Они более дешёвые, но не хуже аналогов по характеристикам эксплуатации. Мы привыкли чаще видеть дороги с покрытием из асфальта, но не задумываемся, что он тоже можем быть разным.

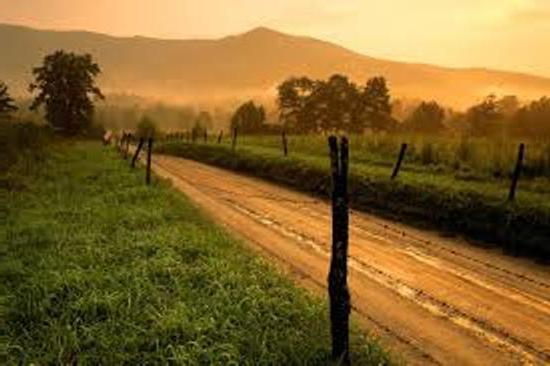

Дорога с грунтовым покрытием
Достаточно распространённый тип покрытий, в некоторые деревни и поселки можно добраться только по ним. Если покрытие не укреплено, то в весенне-осенний период дорога напоминает кашу. Для прокладки такой дороги используют грунт, который остается на месте копки котлована или канала. В сухое время, можно попасть в клубы пыли, особенно если несколько машин едут друг за другом. Если на дороге появилась колея, то это является еще одним ограничением при движении.
Все неровности просто подсыпают гравием и песком. Если этих компонентов хорошее количество, то дорога может прослужить достаточно долго, даже при постоянных осадках. Самыми лучшими считаются дороги, которые возведены на пластах глины. Щебень, песок им другие компоненты можно хорошо утрамбовать, тем самым получается хороший монолитный слой. Средняя проходимость таких дорог – 100 машин за 24 часа. Если машин гораздо больше, то покрытие теряет все свои свойства и разрушается, в этом случае, следует подумать об асфальте.
Такую поверхность нужно постоянно подсыпать, а так же с помощью грейдеров разравнивать.
ВАЖНО: что бы увеличить проходимость такой дороги, можно домешать в ее состав битум или цемент. В этом случае, даже если за сутки проедет 500 машин, дорога не пострадает. Однако грузовикам въезд будет запрещён.
расстояние от дома до гаража на участке
Органические составляющие
Для прокладки капитальной дроги, требуются средства и что бы сильно не затрачиваться, в местах, где не сильно высока проходимость, укладывают облегченный вариант покрытия. Они могут напоминать укрепленные грунтовые дороги. Сверху кладут специальный материал, который пропитывает все компоненты и скрепляет их между собой. За счет этого компоненты не разлетаются и не расползаются. По такому покрытию пускают не только легковые автомобили, но и грузовики. Погодные условия тоже не влияют на покрытие.
В качестве основы берут крупный щебень или гравий, на него насыпают материал более мелкий, самым верхним слоем лежит галька или мелкий щебень. Готовую основу заливают битумом или любой другой органической связующей. Поверхность становится ровной и однородной, но при этом шершавой, чтобы не терялось сцепление с колесами. Имеет хорошие водоотталкивающие свойства, а масло не дает воде проникать внутрь.
Главным недостатком является плохая устойчивость в жаркий период времени. Битум может стать вязким, теряет свою прочность и возможно ограничение движения грузовых машин в этот период времени.
ВАЖНО: при более высокой проходимости, можно наносить несколько слоев битума, что бы дорога стала более устойчивой.

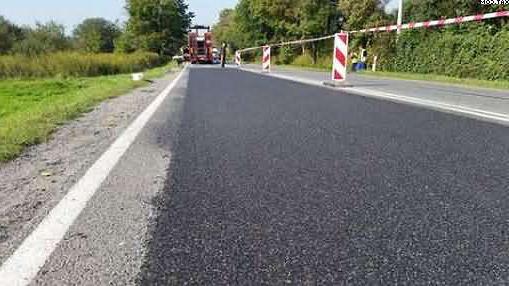

Асфальтное покрытие дороги
В составе данного покрытия битум или деготь, а так же другие различные добавки. Это наиболее распространенный вид покрытия, вы его можете встретить практически на всех дорогах, автострадах и даже на шоссе. По такой дороге за сутки может проехать более 3 000 машин, а так же легко передвигается специальная техника и грузовые машины. Укладка может быть:
Холодной.
- Теплой.
- Горячей.
Какой вариант выбрать, зависит от добавок. Если нужно нагреть материал, то требуется специальная техника. В качестве наполнителя используют щебень, порошок из горных пород, битум, гравий и песок. Жесткость покрытия зависит от величины фракций. Чем выше эта величина, тем больше шума вы услышите при движении по такой дороге, особенно на высокой скорости. Это эластичное покрытие, но оно не способно выдерживать высокие нагрузки, если использовать как самостоятельный материал. Именно поэтому под асфальт изготавливают многослойную подушку. Толщина и сам материал зависят от местности и особенности ландшафта.
К недостаткам относят хорошую поглощаемость света. Поэтому в жаркий день, поверхность сильно нагревается, покрытие становится менее прочным и плохо действует на колеса машин. В темное время суток, огни от встречных машин не очень хорошо видны. Именно поэтому на асфальт наносят светоотражающие полосы из специальной краски.
Иногда на поверхность насыпают более светлый материал, закатывают его катком. В этом случае, получившаяся монолитная дорога начинает лучше отражать свет. Однако всю поверхность закатать таким образом нельзя, только частями. Тем самым меняются свойства дорожного полотна, и водитель меньше утомляется.
Плиты железобетонные
Существует два варианта такого покрытия:
- Бетонирование всего участка непосредственно на месте.
- Применения готовых плит. Плиты более прочные, так как при их создании обрабатывались с применением вибрации и пара.
Под эту дорогу, так же необходимо соорудить хорошую подложку. Это позволит равномерно распределить всю нагрузку.
Компоненты для изготовления плит, выбираются особо тщательно. В качестве основ берут цемент М300. Толщина самого настила равна 24 см. Обязательно нужен уклон на обочину, что бы вода без проблем стекала с поверхности.
ДЛЯ ИНОРМАЦИИ: с помощью армирующей металлической сетки, можно уменьшить толщину, но при этом увеличить срок службы поверхности.
Есть страны, в которые чаще можно встретить бетонные покрытия, нежели асфальт. Они очень прочные, но и более дешёвые. Для создания хорошего сцепления, поверхность делают шероховатой. Если работы проведены правильно, то ни одна дорога не сравнится с бетонной.
Чаще всего применяют непрерывную подачу бетона, но иногда используют уже готовые плиты. Изменения температуры так же могут повлиять на поверхность. Чтобы не произошло растрескивания, нужно делать каждые 80 метров, разрез в 3 см. В щель кладут эластичный материал, который «играет» при сдавливании или расширении. Так же каждые 10 метров, можно делать бетонные швы.
Мостовая
Такую дорогу укладывают штучным камнем. Тут могут быть использованы естественные камни (булыжники размеров 14-18 см в форме шашек или конусов) или искусственно созданные. Для создания такого покрытия требуется специалист.
Такие дороги получаются очень неровными, поэтому от них все чаще отказываются.
Брусчатку и мозаику можно увидеть в городах, это усовершенствованный вариант. Материал получается прочным, но дорогостоящим.
Щебеночное покрытие дороги
Покрытие похоже на гравийное, предназначено для небольшой проходимости автомобилей. В составе покрытия может быть раздробленный камень, чаще всего используют известняковые породы.
Нижние слои засыпают щебнем довольно крупного размера (70-120 мм), верхний слой более мелкий (до 40 мм). Под настил из щебня, сооружают подушку из песка, шлака, гравия.
Во время укладки, всю поверхность хорошо проливают водой, а затем все тщательно утрамбовывают. Происходит цементация и образуется прочная поверхность.
При необходимости можно сделать несколько слоев из щебня. Не забывайте сделать уклон в 30%, что бы с поверхности стекала вода.
Минусом является не долговечность покрытия, особенно при интенсивном движении. Что бы увеличить срок службы, его можно залить битумом или дегтем.
Эксплуатация и уход за покрытием
Что бы покрытие было прочным, необходимо вовремя убирать неровности, снег, грязь и т.п.
Важно сооружать стоки для воды, особенно они нужны в период с весны до конца осени. Благодаря нагрузкам от колес, на поверхности часто появляются волны, и даже сдвиги. Летом необходимо убирать пыль на дорогах, так как она мешает водителям и помогает машине быстрее ломаться.
Для обеспыливания, рекомендуют покрывать полотно дороги специальными растворами. Перед нанесением обязательно выровнять дорогу. Количество раствора можно рассчитать из расчета 1 л на 1 кв.м. Обеспыливания хватит в среднем на 3 месяца.
Зимой важно очищать дорогу от снега и гололеда. С помощью бульдозеров, грейдеров и снегоочистителей убирают основную массу снега. С обледенением борются, применяя песок, золу, шлак и гравий. Так же могут применяться химические вещества, под действием которых лед начинает таять.
ВАЖНО: не забывайте обработать машину антикоррозийными средствами, чтобы химические вещества не привели ее в негодность.
Работы по ремонту дорог могут быть такими, как устранение трещин и выбоин, удаление просадки, профилирование, ремонт земляной поверхности, сюда же относится и очистка от загрязнений.
Необходимо проводить ремонт один – два раза в год. Это может быть: обработка поверхности асфальта, щебня или гравия; замена испорченной плиты и т.п.
Мы рассмотрели различные варианты покрытий, а так же их особенности. Необходимо не только правильно уложить полотно, но и вовремя проводить профилактику. При таких условиях, можно рассчитывать, что дорожное покрытие прослужит достаточно большой период времени.
Категории дорог. Классификация и назначение дорог
Дорожное сообщение – это важнейшая часть экономики любой страны, ведь оно играет немаловажную роль в уровне развития промышленности и производства государства. И автомобильные дороги России в этом плане не являются исключением. В целях определения уровня качества и потокопроходимости разработан список определенных требований, предъявляемых к автодорогам. Те из них, что максимально полно отвечают предъявленным критериям, способны принимать транспортные потоки любой сложности и полноты и способствовать доставке пассажиров и грузов во всех направлениях и на любые расстояния. Именно поэтому стоит уделить самое пристальное внимание вопросу о том, какие именно категории автомобильных дорог вообще существуют и как проводится их классификация.
Как все устроено
Для увеличения безопасности движения и повышения проходимости современная автодорога обустраивается как сложное техническое сооружение и выполняется на специально выделенном для этого участке местности, называемом полосой отвода. Там и обустраивается сама проезжая часть, по которой и передвигаются транспортные средства. Для обеспечения повышенной пропускной способности, удобства езды и безопасности движения практически все виды дорог оснащают твердым покрытием: асфальтом, бетоном и др. строительными материалами. Ширина проезжей части для дороги с однорядным движением составляет не менее 7 метров. Небольшая часть полосы отвода при этом не имеет твердого покрытия и не входит в дорожное полотно — она используется как дополнительная площадь. Тут прокладываются объездные пути, велосипедные дорожки, также эта часть дороги отводится для движения тракторов и гужевого транспорта. Дополнительно в этой части полосы отвода обустраиваются водоотводные и лесозащитные сооружения, а при ремонте дорожного покрытия тут же складируют строительные материалы.
Кроме проезжей части, дорожное полотно включает в себя также и две обочины — слева и справа от проезжей части. Эти дополнительные полосы служат для съезда (как случайного, так и вынужденного) с основной части дороги, а также могут быть задействованы в качестве вспомогательной полосы при разъездах или ремонте дорожного покрытия. Разные виды дорог имеют обочины неодинаковой ширины: от 2 до 3,75 метров. Для стока воды от дождя и снега по обеим сторонам дороги устраиваются кюветы — канавы глубиной от 0,3 до 1 метра. Независимо от класса и категории все дорожные покрытия выполняют не плоскими, а в виде двускатной крыши с углом наклона от 1,5 до 4 градусов. Это позволяет дождевым водам не задерживаться на полотне, а свободно стекать в кюветы.
Разные категории
Категории автомобильных дорог в разных странах мира имеют разнообразные критерии оценивания, однако, немного обобщив их, можно составить примерно такой перечень:
- Е – путепроводы европейского значения;
- М – маршруты федерального значения;
- Р – дороги, соединяющие административные центры;
- А – федеральные и региональные автодороги, подъезды к крупнейшим транспортным узлам – аэропортам, морским и речпортам;
- К – региональные дороги;
- Н – прочие дороги местного подчинения.
Существует также еще несколько критериев, по которым можно классифицировать дороги разного назначения:
- по ширине покрытия и количеству полос движения;
- по принципу и способу пересечения с автодорогами разных видов;
- по наличию или отсутствию разметки и разделительной полосы.
Именно последний разделительный принцип говорит о том, является ли дорога действующей, пересекается ли она с другими автодорогами и сколько раз, как осуществляется регулирование движения, сколько на ней поворотов и другие параметры.
Принципы классификации
В основном все автодороги подвергаются классификации прежде всего по принципу того, как осуществляется движение и насколько легкий доступ к ним обеспечен. Если рассматривать категории дорог с этой позиции, можно выделить 3 основных класса:
- автомагистраль;
- скоростное шоссе;
- обычная дорога.
Каждая из них имеет свои подклассы, то есть подразделяется на виды в зависимости от географического положения:
- районные;
- областные;
- территориальные;
- региональные;
- национальные;
- международного сообщения;
Конечно, такое деление является довольно условным, на практике же все несколько сложнее. Дело в том, что каждая страна принимает свои категории и признаки деления — в России, например, категорий дорог пять, а на Украине — всего четыре.
Первая категория
К первой категории автодорог в России относятся автомагистрали, скоростные трассы и автострады. Такие путепроводы имеют ширину не менее 15 метров и оснащены разделительной полосой. В каждом направлении предусмотрено не менее двух полос движения, шириной не меньше 3,75 метров. Подобные дороги рассчитаны на высокую интенсивность движения и оснащены качественным бетонным покрытием, способным выдерживать большой наплыв автотранспортных средств. Пропускная способность таких путепроводов превышает 7 000 авто в сутки, при этом транспортные средства передвигаются со скоростью не менее 120 км/ч.
Вторая
Ко второй категории дорог относят автотрассы, оснащенные асфальтовым покрытием и соединяющие между собой промышленные, культурные и административные центры страны. Для таких путепроводов предусмотрена ширина не менее 7,5 метров, а пропускная способность более 3–3,5 тыс. авто в день. Скорость движения при этом также сохраняется на уровне 120 км/ч.
Третья
К третьей категории дорог относят трассы с гораздо менее интенсивной нагрузкой движения, не более 3 000 авто/сутки. Такие автодороги могут иметь ширину от 3,5 до 7 метров, а дорожное покрытие на них обустраивается по облегченным требованиям, также оно может быть и булыжным. Скорость движения по таким дорогам обычно не может превышать 100 км/ч, а транспорт, имеющий нагрузку более 6 тонн, и вовсе не допускается к проезду по ним.
Четвертая и пятая категории дорог
Четвертая категория автодорог отличается наличием покрытия довольно низкого качества. Из-за этого движение по ним может быть сильно затруднено, особенно в осенне-весенний период. Такие пути могут пропускать не более 1000 автомобилей в сутки, а скорость движения по ним ограничена 80 км/ч. Большегрузным же автомобилям проезд по таким дорогам чаще всего закрыт совсем, связано это с тем, что движение тяжелого транспорта приводит к быстрым и серьезным разрушениям дорожного покрытия.
Ярким представителем пятой категории является «классическая» проселочная дорога. Дороги этой категории чаще всего вообще не имеют какого-либо покрытия, а двигаться по ним со скоростью, превышающей 60 км/ч, вряд ли удастся.
Лесные дороги — классификация
Отдельным видом классификации можно назвать назначение дорог. Отдельным видом дорог в России являются лесные дороги. Как уже понятно из названия, обустраиваются они в лесных массивах и служат для беспроблемного доступа транспорта в эти части России.
- лесохозяйственные — предназначены для осуществления контроля за состоянием лесных массивов, именно по ним егеря обходят вверенные им территории;
- лесовозные — обеспечивают транспортное сообщение при валке леса в промышленных и санитарных целях; так как по ним передвигается тяжелый грузовой транспорт — они дополнительно укрепляются для обеспечения повышенной проходимости большегрузных автомобилей;
- противопожарные — призваны обеспечить доступ пожарных расчетов к очагам вероятных возгораний;
В прежние времена к этому перечню можно было бы добавить еще один тип дороги — лежневую, однако сейчас их практически не строят, а старые давно пришли в негодность. Дело в том, что дорожное полотно в этом случае представляет собой настил из цельных бревен. Построить такую дорогу можно быстро, однако это нецелесообразно — ведь древесина нынче недешева, а уйдет на подобный тракт ее очень много. Да и срок службы такого покрытия по сравнению, например, с асфальтным — невелик, древесина быстро гниет и портится в неблагоприятных погодных условиях.
Насколько важно проводить ремонт дорог
Как известно, далеко не все автомобильные дороги России могут похвастаться новым качественным покрытием, а ведь это один из важнейших факторов, которым не стоит пренебрегать. От качества дорожного покрытия зависит довольно много, ведь для обеспечения качественной жизни человека грузоперевозки (не говоря уже о пассажирах) должны осуществляться максимально быстро, безопасно и эффективно.
Часто несоответствие дорожного покрытия требованиям современных транспортных реалий и все увеличивающемуся потоку движения могут привести ко многим негативным последствиям: росту числа аварий, ускорению износа автотранспортных средств, перерасходу топлива, снижению скорости движения и многих других. Страшно даже представить, что, например, чья-то жизнь может зависеть от того, по какой именно дороге будет доставлен тот или иной медицинский препарат или насколько быстро сможет приехать пожарная машина. Так что покрытие дорог также играет в классификации далеко не последнюю роль.
Классификация дорог в зависимости от покрытия
В зависимости от типа дорожного покрытия можно выделить следующие виды:
- мостовые;
- цементобетонные;
- покрытые гравием или щебнем;
- грунтовые;
- дегтебетонные;
- асфальтобетонные;
- покрытые материалами, содержащими органические вещества, имеющие вяжущие свойства.
Подытоживая вышесказанное, можно еще раз отметить важность и необходимость всех работ, связанных с обустройством и ремонтом дорого, а также поддержанием их в надлежащем состоянии. Новые технологии открывают массу возможностей для того, чтобы и проселочная дорога, и автомагистраль оставались на достойном уровне по прочности и качеству покрытия и были способны обеспечить высокую проходимость транспортных средств.
Качественное дорожное покрытие для автомобильных дорог: виды и категории
переходные (щебеночные, шлаковые, гравийные, из грунтов, укрепленных вяжущими материалами и др.);
низшие (грунтовые, улучшенные различными местными материалами).
Типовые конструкции дорожных одежд:
а- цементобетонное покрытие; б – асфальтобетонное покрытие на щебеночном основании; в – асфальтобетонное покрытие на бетонном основании; г – асфальтобетонное покрытие на грунте, укрепленное цементом; д – щебеночное покрытие с верхним слоем, обработанным методом пропитки; е – гравийное покрытие, обработанное битумом методом перемешивания на дороге; ж – гравийное покрытие на дороге низкой категории, 1 – цементный бетон; 2 – выравнивающий слой из песка, обработанного битумом; 3 – слой щебня, гравия или грунта, обработанного вяжущим; 4 – морозозащитный слой из песка; 5 – мелкозернистый асфальтобетон; 6 – слой щебня; 7 – крупнозернистый асфальтобетон; 8 – грунт, укрепленный цементом; 9 – щебень, обработанный пропиткой; 10 – гравий, обработанный битумом; 11 – гравий
Асфальтобетонные покрытия занимают ведущее место на магистральных дорогах. Они имеют высокие транспортно-эксплуатационные
показатели, прочны, долговечны, легко ремонтируются. Износ их даже при тяжелом и интенсивном движении не превышает 1 — 1,5 мм в год. Асфальтобетонные покрытия в зависимости от типа оснований и требований движения устраивают в один, два или три слоя. Верхний слой должен обладать прочностью, износоустойчивостью и водонепроницаемостью. Этим условиям соответствуют мелкозернистые и песчаные смеси, содержащие минеральный порошок.
Для устройства нижнего слоя покрытий применяют горячие крупно- и среднезернистые асфальтобетонные смеси с минеральным порошком или без него.
Цементобетонные покрытия обладают следующими преимуществами по сравнению с другими видами покрытий:
• высокая прочность, что позволяет пропускать все транспортные средства в любое время года;
• длительный межремонтный срок (30—40 лет);
• высокий коэффициент сцепления с колесами автомобилей, практически не изменяющийся при увлажнении покрытия:
• светлый цвет покрытия, повышающий безопасность движения ночью;
• продолжительность строительного сезона больше, чем при применении органических вяжущих;
• малый износ покрытия, не превышающий 0,1—0,2 мм в год.
Однако цементобетонные покрытия имеют ряд недостатков, которые сдерживают их применение на дорогах. К ним относятся: большое число поперечных швов, которые ухудшают эксплуата¬ционные качества и ровность покрытия; трудность ремонта; невозможность открывать движения сразу после устройства покрытия и т. д.
Цементобетон применяют также для устройства оснований под асфальтобетонные покрытия на дорогах с интенсивным и тяжелым движением.
Цементобетонное покрытие устраивают на дороге в виде монолитной сплошной плиты, разделенной на участки различной длины швами расширения или в виде сборного покрытия из приготовляемых на заводе плит различного размера. В последнем случае работы на дороге сводятся к монтажу плит на подготовленном основании. Несмотря на некоторые достоинства этого вида покрытия, как, например, увеличение продолжительности сезона, строительства, сборные бетонные покрытия на магистральных дорогах не применяют. Это объясняется крупными недостатками, которые значительно ухудшают их транспортно – эксплутационные качества.
В армированных покрытиях растягивающие напряжения частично или полностью воспринимает арматура. В таких покры¬тиях применяют арматуру в виде металлических сеток или стальных стержней с расходом 2. 5 кг/м 2 покрытия.
Цементобетонные покрытия устраивают одинаковой толщины по всей ширине проезжей части в один или два слоя. Двухслойные покрытия применяют с целью использования в бетоне для нижнего слоя менее прочных каменных материалов. Толщину верхнего слоя в двухслойных покрытиях принимают не менее 6 см.
Выбор и назначение однослойного или двухслойного покрытия основываются технико-экономическими расчетами. Толщина слоя покрытия определяется расчетом с учетом категории дорог и должна быть не менее: для дорог I категории — 22 см; для дорог II категории — 20 см; для дорог III категории — 18 см. В двухслойных покрытиях толщина верхнего слоя должна быть не менее 6 см.
Виды дорожных покрытий
Практичность передвижения многих транспортных средств зачастую зависит от качества дороги. Такие сооружения получают несколькими путями, что приводит к значительной разнице в их технических параметрах.
Строительство дорожных покрытий производится согласно конкретной технологии, которая утверждена специальными органами. Более подробно узнать об этом процессе можно на сайте http://www.bavcompany.ru/production/kinds/rmi.
Нежесткие покрытия
Все виды дорог можно условно разделить на 2 основные группы, это конструкции с жестким и нежестким покрытием. Последние элементы можно разделить на несколько разновидностей:
- Щебеночные покрытия. Такой вид поверхности предполагает использование щебня в качестве основной продукта для их покрытия. Подобный тип дорог используется в микрорайонах, парках или местах, где не требуется применение более качественных материалов, так как они не поддаются высоким нагрузкам.
- Гравийные поверхности по большинству своих параметров напоминают предыдущий тип изделий, но отличаются только материалом для изготовления.
- Грунтовые. Этот вид дорожек является зачастую декоративным элементом парков. Такие поверхности не предназначаются для постоянных и высоких нагрузок.
Жесткие покрытия
Дороги такого типа можно разбить на несколько типов:
- Сборные цементные конструкции применяются зачастую при производстве мостов. Отличаются высокой стойкостью к нагрузкам. Могут применяться в различных погодных условиях.
- Мощенные покрытия. Этот тип дорого предполагает обустройство их методом укладки натурального камня. Сегодня встречаются довольно редко и применяются в основном при строительстве дорожек в парках. Здесь используется та же брусчатка, которая плотно укладывается друг к другу.
- Асфальтовые покрытия. Этот тип дорог является одним из основных. Сегодня количество данных покрытий огромное, так как относительно простое в обустройстве и может эксплуатироваться довольно длительное время.
Для увеличения стойкости, асфальт укладывают на специальные подушки, а также в несколько слоев в зависимости от размера фракции. В качестве связующих элементов применяются разные виды смол, которые хорошо переносят температурные колебания.
Следует понимать, что все эти разновидности дорожного покрытия позволяют эксплуатировать на них только определенные виды транспорта. Поэтому это и учитывается при их прокладке, что и привело к такому их разнообразию.
О защитных покрытиях для асфальта — в этом видео:
Классификация дорожных одежд
Дорожные одежды подразделяются на капитальные, облегченные, переходные и низшие. К каждому из названных типов дорожных одежд относятся покрытия различных видов (табл. 2.10).
Дорожная одежда должна обеспечить высокую надёжность и требуемые транспортно-эксплуатационные показателями в течение срока службы (между капитальными ремонтами).
Для капитальных типов – 15 лет.
Для облегчённых типов – 10 лет.
Для переходных типов – 6-8 лет.
Различают жёсткие и нежёсткие дорожные одежды.
К жёстким дорожным одеждам следует относить одежды имеющие:
- -цементобетонные монолитные покрытия;
- -асфальтобетонные покрытия на основаниях из цементобетона;
- -сборные покрытия из железобетонных и асфальтобетонных плит.
Основные виды дорожных покрытий
Допускаемая скорость и удобство движения – определяются в основном покрытиями, которые могут быть разделены на основные конструктивные типы.
Асфальтобетон представляет собой искусственный строительный материал, который получается при уплотнении в горячем состоянии смеси, состоящей из подобранного по крупности малопористого каменного остова – щебня или гравия и песка, связанных между собой смесью тонкого минерального порошка с битумом, вводимым в зависимости от состава асфальтобетонной смеси в количестве от 3,5 до 9 %. Различают асфальтобетоны крупнозернистые, мелкозернистые и песчаные. Особенностью асфальтобетонов является зависимость их свойств от температуры.
Цементобетонные покрытия обладают большой монолитностью и высоким сопротивлением нагрузкам. Их строят в виде отдельны плит размерами в плане 3 : 4 или 6 : 7 м при толщине от 18 до 24 см. Плиты отделяются друг от друга швами, необходимые для компенсации изменений и длины при колебаниях температуры. Различают швы расширения, сокращающиеся при удлинении плит, и швы сжатия, расширяющиеся при укорочении плит. Для обеспечения совместной работы плит и сохранения их взаимного расположения в швы вводят стальные стержни – штыри, которые обеспечивают возможность изменения длины плит и передают с одной плиты на другую вертикальные нагрузки и частично изгибающие моменты. Свойства цементобетонных покрытий не меняются при колебаниях температуры. При правильном подборе состава бетонной смеси и соблюдении технологических правил строительства износ цементобетонных покрытий незначителен, и они более долговечны, чем другие виды дорожных покрытий.
Пропитка – введение эмульсий или разогретых вязких битумов и дегтей в покрытие путем разлива по поверхности не полностью укатанного слоя щебня одинаковой крупности. Покрытия из щебня и гравия, обработанные органическими вяжущими материалами, хорошо сопротивляются разрушающему действию движения автомобилей благодаря прочному соединению каменных частиц, вводимых вяжущими. Такие одежды водостойки.
Поверхностная обработка – тонкий защитный слой, создаваемый на поверхности дорожной одежды путем разлива 2 – 2,5 л/кв.м битума с последующей засыпкой очень мелким щебнем и прикаткой.
Щебеночные покрытия обладают малым сопротивлением износу при проезде автомобилей, так как касательные усилия, возникающие в зоне контакта пневматических шин с покрытием, нарушают эффект укатки. Поэтому как самостоятельный тип щебеночные покрытия применяют лишь при малой интенсивности движения.
Мостовые – покрытия и основания, устроенные из отдельных, установленных вплотную друг к другу естественных или искусственных камней.
Усовершенствованные мостовые, устраиваемые из брусчатки или клинкера, отличаются ровной поверхностью. Мостовые из грубого колотого или валунного камня (булыжные мостовые) иногда используют на дорогах 2 и 3 категорий как покрытие временного типа или как основание под более совершенные типы покрытий, а на дорогах более низких категорий – как самостоятельный тип категорий.
Классификация и категория автомобильных дорог
Классификация и категория автомобильных дорог.
1. Классификация автомобильных дорог в соответствии с федеральным законом № 257 от 8.11.2007 г. «Об автомобильных дорогах и о дорожной деятельности в Российской федерации»:
1. 1. Автомобильные дороги в зависимости от их значения подразделяются на:
а) автомобильные дороги федерального значения;
б) автомобильные дороги регионального или межмуниципального значения;
в) автомобильные дороги местного значения;
г) частные автомобильные дороги.
Автомобильные дороги в зависимости от вида разрешенного использования подразделяются на автомобильные дороги общего пользования и автомобильные дороги необщего пользования.
К автомобильным дорогам общего пользования относятся автомобильные дороги, предназначенные для движения транспортных средств неограниченного круга лиц.
К автомобильным дорогам необщего пользования относятся автомобильные дороги, находящиеся в собственности, во владении или в пользовании исполнительных органов государственной власти, местных администраций (исполнительно-распорядительных органов муниципальных образований), физических или юридических лиц и используемые ими исключительно для обеспечения собственных нужд либо для государственных или муниципальных нужд.
1.2. Автомобильными дорогами общего пользования федерального значения являются автомобильные дороги:
– соединяющие столицу Российской Федерации – город Москву со столицами сопредельных государств, с административными центрами (столицами) субъектов Российской Федерации;
– включенные в перечень международных автомобильных дорог в соответствии с международными соглашениями Российской Федерации.
1.3. Автомобильными дорогами общего пользования федерального значения могут быть автомобильные дороги:
– соединяющие между собой административные центры (столицы) субъектов Российской Федерации;
– являющиеся подъездными дорогами, соединяющими автомобильные дороги общего пользования федерального значения, и имеющие международное значение крупнейшие транспортные узлы (морские порты, речные порты, аэропорты, железнодорожные станции), а также специальные объекты федерального значения;
– являющиеся подъездными дорогами, соединяющими административные центры субъектов Российской Федерации, не имеющие автомобильных дорог общего пользования, соединяющих соответствующий административный центр субъекта Российской Федерации со столицей Российской Федерации – городом Москвой, и ближайшие морские порты, речные порты, аэропорты, железнодорожные станции.
1.4. Перечень автомобильных дорог общего пользования федерального значения утверждается Правительством Российской Федерации.
1.5. Критерии отнесения автомобильных дорог общего пользования к автомобильным дорогам общего пользования регионального или межмуниципального значения и перечень автомобильных дорог общего пользования регионального или межмуниципального значения утверждаются высшим исполнительным органом государственной власти субъектаРоссийской Федерации. В перечень автомобильных дорог общего пользования регионального или межмуниципального значения не могут включаться автомобильные дороги общего пользования федерального значения и их участки.
1.6. Автомобильными дорогами общего пользования местного значения поселения являются автомобильные дороги общего пользования в границах населенных пунктов поселения, за исключением автомобильных дорог общего пользования федерального, регионального или межмуниципального значения, частных автомобильных дорог. Перечень автомобильных дорог общего пользования местного значения поселения может утверждаться органом местного самоуправления поселения.
1.7. Автомобильными дорогами общего пользования местного значения муниципального района являются автомобильные дороги общего пользования в границах муниципального района, за исключением автомобильных дорог общего пользования федерального, регионального или межмуниципального значения, автомобильных дорог общего пользования местного значения поселений, частных автомобильных дорог. Перечень автомобильных дорог общего пользования местного значения муниципального района может утверждаться органом местного самоуправления муниципального района.
1.8. Автомобильными дорогами общего пользования местного значения городского округа являются автомобильные дороги общего пользования в границах городского округа, за исключением автомобильных дорог общего пользования федерального, регионального или межмуниципального значения, частных автомобильных дорог. Перечень автомобильных дорог общего пользования местного значения городского округа может утверждаться органом местного самоуправления городского округа.
1.9. К частным автомобильным дорогам общего пользования относятся автомобильные дороги, находящиеся в собственности физических или юридических лиц, не оборудованные устройствами, ограничивающими проезд транспортных средств неограниченного круга лиц. Иные частные автомобильные дороги относятся к частным автомобильным дорогам необщего пользования.
1.10. Автомобильные дороги общего пользования в зависимости от условий проезда по ним и доступа на них транспортных средств подразделяются на автомагистрали, скоростные автомобильные дороги и обычные автомобильные дороги.
1.11. К автомагистралям относятся автомобильные дороги, которые не предназначены для обслуживания прилегающих территорий и:
а) которые имеют на всей своей протяженности несколько проезжих частей и центральную разделительную полосу, не предназначенную для дорожного движения;
б) которые не пересекают на одном уровне иные автомобильные дороги, а также железные дороги, трамвайные пути, велосипедные и пешеходные дорожки;
в) доступ на которые возможен только через пересечения на разных уровнях с иными автомобильными дорогами, предусмотренные не чаще чем через каждые пять километров;
г) на проезжей части или проезжих частях которых запрещены остановки и стоянки транспортных средств;
д) которые оборудованы специальными местами отдыха и площадками для стоянки транспортных средств.
Автомобильные дороги, относящиеся к автомагистралям, должны быть специально обозначены в качестве автомагистралей.
1.12. К скоростным автомобильным дорогам относятся автомобильные дороги, доступ на которые возможен только через транспортные развязки или регулируемые перекрестки, на проезжей части или проезжих частях которых запрещены остановки и стоянки транспортных средств и которые оборудованы специальными местами отдыха и площадками для стоянки транспортных средств.
1.13. К обычным автомобильным дорогам относятся автомобильные дороги, не указанные в пунктах 1.11 – 1.12 настоящей статьи. Обычные автомобильные дороги могут иметь одну или несколько проезжих частей.
2. Категории автомобильных дорог.
2.1. Постановлением Правительства Российской Федерации от 28 сентября 2009 года N 767 утверждены Правила классификации автомобильных дорог в Российской Федерации и их отнесения к категориям автомобильных дорог.
2.2. Автомобильные дороги по условиям движения и доступа к ним разделяются на следующие классы:
а) автомагистраль;
б) скоростная автомобильная дорога;
в) обычная автомобильная дорога (нескоростная автомобильная дорога).
2.3. Для автомобильной дороги класса «автомагистраль» устанавливается 1А категория.
2.4. Для автомобильной дороги класса «скоростная автомобильная дорога» устанавливается 1Б категория.
2.5. Для автомобильной дороги класса «обычная автомобильная дорога (нескоростная автомобильная дорога)» могут устанавливаться 1В, II, III, IV и V категории.
2.6. Автомобильные дороги по транспортно-эксплуатационным характеристикам и потребительским свойствам разделяют на категории в зависимости от:
а) общего числа полос движения;
б) ширины полосы движения;
в) ширины обочины;
г) наличия и ширины разделительной полосы;
д) типа пересечения с автомобильной дорогой и доступа к автомобильной дороге.
2.7. Отнесение эксплуатируемых автомобильных дорог к категориям автомобильных дорог осуществляется в соответствии с основными показателями транспортно-эксплуатационных характеристик и потребительских свойств автомобильных дорог, приведенными в приложении к данному постановлению Правительства РФ (таблица 1).
Параметры элементов
автодороги Класс автомобильной дороги авто-
маги-
страль скоро-
стная автодорога обычная автодорога (нескоростная автодорога) Категории IА IБ IВ II III IV V Общее число полос движения, штук 4 и более 4 и более 4 и более 4 или 2 2 2 1 Ширина полосы движения, м 3,75 3,75 3,5 – 3,75 3,5 – 3,75 3,25 – 3,5 3,0 – 3,25 3,5 – 4,5 Ширина обочины
(не менее), м 3,75 3,75 3,25 – 3,75 2,5 – 3,0 2,0 – 2,5 1,5 – 2,0 1,0 – 1,75 Ширина разделитель ной полосы, м 6 5 5 – – – – Пересечение с автодорогами в разных уровнях в разных уровнях Допускается
в одном уровне с авто дорогами со светофорами не чаще чем через 5 км в одном уровне в одном уровне в одном уровне в одном уровне Пересечение с железными дорогами в разных уровнях в разных уровнях в разных уровнях в разных уровнях в разных уровнях в одном уровне в одном уровне Доступ к дороге с примыкаю щей дороги в одном уровне не допус-
кается допуска ется не чаще
чем через 5 км допускается не чаще чем через 5 км допус кается допус кается допус кается допус кается Максимальный уровень загрузки дороги движением 0,6 0,65 0,7 0,7 0,7 0,7 0,7
3. Автомобильные дороги в зависимости от расчетной интенсивности движения по СНиП 2.05.02 – 85 по состоянию на 1 июля 2013 года подразделяются на следующие категории:
Категория автомобильной дороги Расчетная интенсивность движения, приведенных ед./сут. IА
(автомагистраль) Св. 14000
IБ
(скоростная дорога) Св. 14000 Обычные дороги (нескоростные дороги) IВ Св. 14000 II Св. 6000 III Св. 2000 до 6000 IV Св. 200 до 2000 V До 200
Примечание: коэффициенты приведения различных транспортных средств к легковому автомобилю, значение для которого принято за 1, указаны в гост 2.05.02-85 в редакции на 1 июля 2013 года.
— Разместил/а Пономарева Татьяна , 25 декабря 2014, 12:27 , отредактировано 07 апреля 2018, 18:19
