Как сделать отопление в частном доме: какие виды выбрать и сделать своими руками

Как сделать отопление в частном доме: какие виды выбрать и сделать своими руками: Обзор +Видео

В статье описываются виды отопления частных домов: твердотопливным котлом, электричеством, воздушное и др., узнай что выбрать, здесь рассказывается о типах систем отопления и верном принятии решения по выбору схем отопления и этапах монтажа.

Описываются материалы, используемые для устройства системы отопления.

Узнайте о топливе применяемом для получения тепловой энергии.

Тепло в доме — основа обеспечения жизнедеятельности человека

Чтобы не зависеть от природных явлений, необходимо оборудовать отопление в частном доме .

Типы отопления Централизованное отопление

Организуется в общей системе подачи тепла от одного источника к большому числу потребителей.

В котельной вырабатывается тепло посредством сжигания топлива и нагретый теплоноситель по сети трубопроводов подаёт тепловую энергию в дома и квартиры.

Эта система приемлема для большого числа потребителей находящихся в непосредственной близости к источнику тепла. Города и большие посёлки.

Автономное отопление

Применяется для частного жилья или многоквартирных домов на большом удалении от котельной.

Виды индивидуальных систем отопления Электрическая система

Для обогрева используется электрическая энергия, преобразующаяся в тепло специальными приборами, электроконвекторами.

Жидкостная система

Наиболее распространённое. Теплоносителем в системе отопления используется вода или антифриз, которые нагреваются в специальных котлах и по внутренним трубопроводам подаются в радиаторы для обогрева воздуха.

Воздушное отопление

Излучает тепловую энергию печью при сжигании твердого топлива и нагрева воздуха, в специальной системе труб большого диаметра. По ним теплые массы подаются с помощью вентиляторов во все помещения дома.

Электрическое отопление

Самая простая система по конструкции.

Источниками тепла являются нагревательные элементы прогревающие воздух:

  • Конвекторы. В них дополнительно устанавливаются вентиляторы для быстрого прогрева помещения.
  • Излучающие. Эти приборы нагревают поверхности предметов мебель, пол, стены посредством инфракрасного обогревателя.
  • Комбинированные. Нагревательные элементы погружены в масло или воду внутри радиатора.

Питание к данным приборам подаётся по кабелю соответствующего сечения. В схеме присутствует система безопасности на случай аварийной ситуации. Регулируется работа отопления термостатами и терморегуляторами.

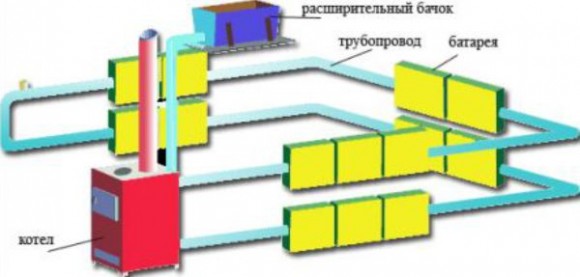

Жидкостное отопление

В основе его работы лежит нагрев жидкости в котле и отдача тепла посредством доставки её к радиаторам по трубопроводной системе.

доверенность на ведение сделки с недвижимостью

Компоненты

  • Котел как нагреватель. Тип его зависит от характера топлива; газовые, твердотопливные, использующие жидкое топливо и электрические котлы.
  • Трубы. Характеризуются материалом изготовления; сталь (ВГП), медь, нержавеющая сталь, оцинкованная сталь, полипропиленовые армированные алюминиевой лентой, сшитый полипропилен.
  • Присоединительная арматура и фитинги.
  • Расширительный бак.
  • Радиаторы отопления. Для изготовления применяются разные материалы; сталь (трубные регистры, пластинчатые радиаторы), чугун, алюминий. Для более долгой службы алюминиевые радиаторы дополняют латунными или медными вставками (биметаллические радиаторы).
  • Циркуляционный насос.

Решение, какой котёл лучше выбрать, принимается на основании его стоимости и доступности топлива.

Виды систем водяного отопления Однотрубная система

Теплоноситель подаётся к радиаторам и отводится от них по одной трубе, закольцованной на котёл. Разделяется способом розлива; верхняя подача и нижняя подача.

Положительной стороной отмечается экономия труб, запорной и присоединительной арматуры, простота монтажа.

Отрицательный фактор только в том, что последний радиатор прогревается меньше. Этот вопрос можно решить при помощи циркуляционного насоса. Но его отсутствие будет незаметно при отоплении небольшого помещения.

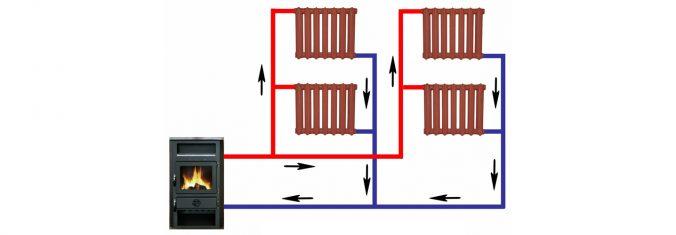

Двухтрубная система

Прогретая жидкость поступает к радиаторам по одной отдельной трубе, а отводится по другой.

Двухтрубная система наиболее эффективна, но экономична по материалам. Способов розлива также два; верхняя подача и нижняя подача.

Поэтапное руководство самостоятельного монтажа отопления I этап теоретический

  1. Составление проекта, плана монтажа системы согласно планировке дома.
  2. Расчёт необходимых характеристик всей системы отопления:
    мощность котла, диаметр труб, количество секций радиаторов, объём расширительного бочка, мощность циркуляционного насоса.

II этап заготовительный

Приобретаются все необходимые материалы, и подбирается котёл по мощности. Компонуется инструмент.

Важно! Расходные материалы лучше закупить с запасом на 5%. Это крепёжные элементы, трубы.

III этап процесс монтажа

В первую очередь устанавливается котёл в специально оборудованном отдельном помещении.

Подводятся трубы дымоходов. Выводится трубопровод подачи нагретой жидкости, и присоединяется труба для подачи в котёл остывшего теплоносителя (обратка).

Следующей очередью приступают к сборке основной системы отопления частного дома. Начинаются работы с запорного крана. Трубы подачи теплоносителя, в соответствии с предварительно составленным планом, монтируются в начале.

Затем к ним присоединяются трубы меньшего диаметра для ввода жидкости непосредственно в радиатор и вывод её из него. Крепятся трубы к стене через каждые 1 м/п.

Важно! Диаметры основных труб рассчитываются по нагрузке на всю систему, но не менее 40мм. Подводящие трубы к радиаторам 20 мм.

Объём или количество секций в батареях можно узнать по формуле, описанной в паспорте оборудования. В среднем три секции обогревают 1м 3 помещения. Перед радиатором и после него устанавливаются запорные краны.

Они необходимы для отсечения оборудования от общей системы при производстве ремонтных работ или полной её замене. На последней секции в верхней пробке устанавливается кран Маевского для спуска скопившегося воздуха при заполнении системы водой.

Крепления для радиаторов отопления применяются только специальные устройства. Батареи несут основной вес жидкости, необходимо закрепить их надёжно.

Внимание! Все резьбовые соединения необходимо герметизировать лентой фум красного цвета для отопления или сантехническим льном.

Расширительный бак важный элемент системы. Он предотвращает избыточное давление жидкости при её нагреве.

Разделяют два вида:

  • Открытого типа. Он устанавливается в самой верхней точке системы на расстоянии не менее 05 м от максимального горизонта оборудования. Через него можно добавлять воду в систему при испарении.
  • Герметичного типа. Такая конструкция более сложна и не требует специальных условий при установке.

Необходимый объём его равен 20% количества всей используемой жидкости в системе.

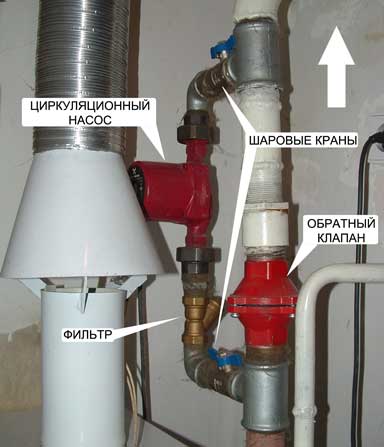

Насос устанавливается на последнем участке обратного трубопровода перед котлом и увеличивает скорость прохождения жидкости по всей системе.

Завершающим этапом монтажа системы отопления является опрессовка. Она производится с помощью воздушного компрессора, который нагнетает давление в трубопроводе.

Превышение показателей должно быть на 10% больше и удерживаться не менее 10 минут. Нормальным давлением жидкости считается 1,5 атмосферы.

Важно! Опрессовка проводится только по внутренней системе, котёл и другие приборы отсекаются на это время.

Воздушное отопление

Более традиционным видом отопления считается обогрев воздухом . В его основе лежит получение тепла при сжигании твёрдого топлива в печи. При наличии небольшого помещения достаточно одного или двух источников.

В современных системах используются специальные печи с вмонтированными в них стальными трубами для нагрева воздуха.

Затем горячий воздух поступает в систему трубопроводов, которая распределяет тепло по всем помещениям. Диаметр их больше чем у водяного отопления, радиаторы не требуются. Теплый воздух подаётся в помещение через решётки.

Плюсы:

  • экономическая выгода при небольших затратах на материалы и топливо,
  • тепло благоприятно влияет на здоровье,
  • Нет опасности затопления и засорения труб,
  • нет зависимости работы от аварийной ситуации у поставщиков топлива,
  • большой срок эксплуатации.

Минусы:

  • необходим постоянный контроль над процессом.
  • Трудности с регулировкой температурного режима.

Заключение

При выборе, какое отопление лучше, необходимо учесть основные условия:

  • Какие источники топлива в данной местности. Его доставка и хранение.
  • Безопасность.
  • Общая стоимость. Цены на материалы, оборудование, стоимость монтажа специалистами.
  • Какова способность системы обеспечить комфорт и уют жилья.
  • Срок службы основного оборудования.

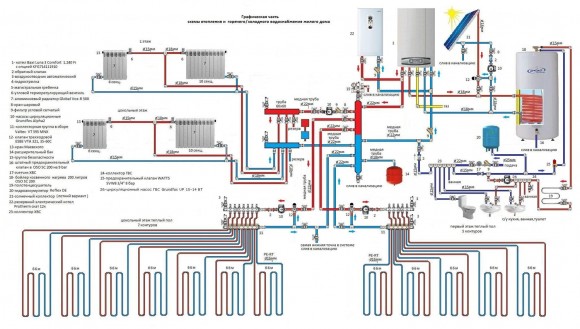

Оптимальная разводка отопления в частном доме: сравнение всех типовых схем

При решении задачи обогрева жилья существует множество комбинаций построения системы подачи и отвода теплоносителя. Каждая разводка отопления в частном доме может быть классифицирована по нескольким признакам.

Мы предлагаем разобраться в нюансах обустройства и работы возможных вариантов. Понимание принципов проектирования, плюсов и минусов каждого типа разводки, поможет спланировать геометрию системы и ее устройство с учетом индивидуальных особенностей помещения.

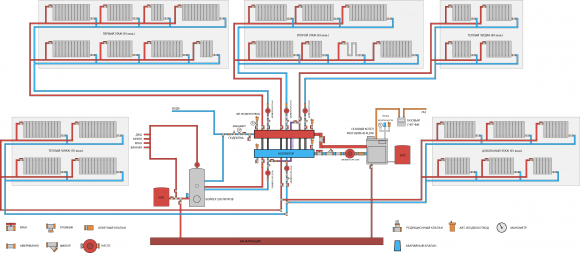

Моделирование оптимальной геометрии контура

Для одного частного дома может быть спроектировано несколько замкнутых водяных контуров, которые будут обогревать разные помещения. Они могут существенно отличаться друг от друга по типу разводки.

При проектировании, в первую очередь, исходят из работоспособности системы, а также оптимальной геометрии с позиции минимизации затрат, простоты монтажа и возможности вписать элементы отопления в дизайн помещений.

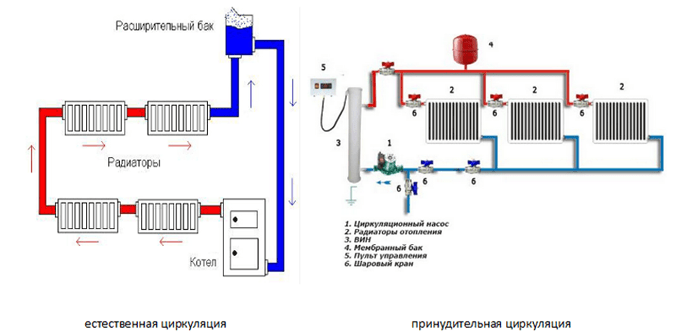

Естественная и принудительная циркуляция воды

Нагрев теплоносителя для отопления дома происходит в одном или нескольких устройствах, расположенных внутри помещения. Это могут печи, камины, а также газовые, электрические или твердотопливные котлы.

Давление воды в контуре обеспечивают или за счет использования циркуляционных насосов или выстраиванием геометрии системы, позволяющей создать условия для естественной циркуляции.

Также источником горячей воды может быть централизованная система отопления для нескольких домов. В случае слабого напора возможно подключение циркуляционных насосов для создания дополнительного давления и увеличения скорости перемещения жидкости по трубам.

При выборе варианта с естественной циркуляцией теплоносителя или небольшого давления в трубах при централизованном отоплении необходимо внимательно отнестись к возможности максимального использования физических законов, позволяющих начинать и поддерживать движение жидкости.

Обязательным элементом разводки в этом случае является коллектор разгона. Он представляет собой вертикальную трубу, по которой горячая вода поднимается вверх, затем распределяется по приборам отопления и, потеряв начальную температуру, стекает вниз.

По причине разной плотности возникает перепад гидростатического давления горячего и холодного столба жидкости, который является движущей силой для циркуляции воды.

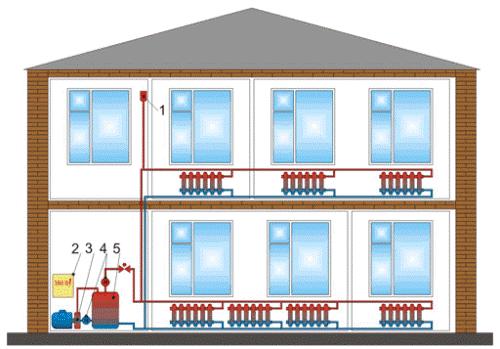

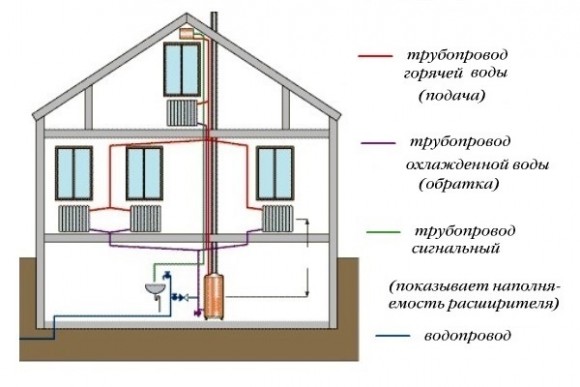

Вертикальная и горизонтальная разводка

Подвод горячей воды к радиаторам может быть осуществлен разными способами. Разводку условно делят на вертикальную и горизонтальную, по положению труб (стояков), подающих воду непосредственно к радиаторам отопления.

Вертикальные схемы с верхней подачей горячей воды максимально используют разницу гидростатического давления между теплым и холодным сегментами контура, поэтому их практически всегда применяют при естественной циркуляции, а также при низком давлении в системе.

Кроме того, такие схемы работоспособны при аварийном отключении насоса, которое может наступить по причине его поломки или отсутствия электроэнергии.

Разводку с нижней подачей практически не применяют при отоплении с естественной циркуляцией. В случае наличия хорошего давления в системе ее использование оправдано, так как у такой схемы существует два значительных плюса, относительно альтернативного варианта.

  • меньшая суммарная длина используемых труб;
  • отсутствует необходимость проведения трубы по чердаку или технологическим нишам под потолком второго этажа.

Горизонтальную схему разводки отопления используют для одноэтажных частных домов. Если здание имеет два или более этажа, то ее часто используют в случае, когда с позиции дизайна вертикальные стояки нежелательны.

Горизонтальные трубы, подающие и отводящие воду можно органично вписать в интерьер помещений, а также спрятать под пол или в ниши, расположенные на уровне пола.

Выбор одно- или двухтрубного варианта

Подвод горячей воды и отвод охлажденной для системы отопления частного дома можно производить с помощью одной или двух труб. У каждого варианта есть положительные и отрицательные стороны, а также особенности использования в зависимости от типа разводки.

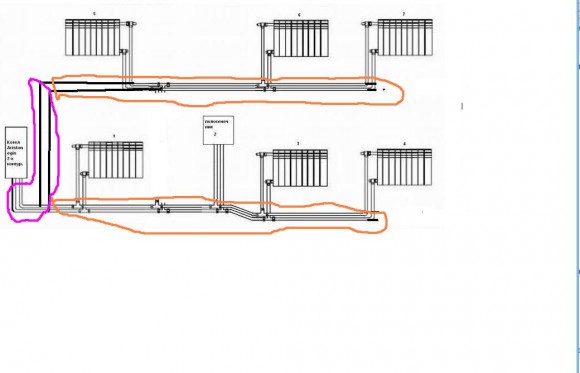

Использование однотрубной схемы подключения

Схему водяного отопления частного дома с использованием одной трубы для подачи горячей и отвода остывшей воды называют однотрубной. Главное преимущество такой системы заключается в минимизации длины труб.

Основные плюсы варианта:

  • наименьшие затраты на приобретение элементов отопительной системы;
  • наиболее простой и быстрый монтаж;
  • наименьший риск аварии.

Основным минусом однотрубного отопления является постепенное уменьшение температуры воды, которая проходит последовательно через все радиаторы в контуре.

Поэтому приходится использовать несколько большую площадь поверхности последних радиаторов (большее число колен), что часто нивелирует ценовую выгоду от минимизации длины труб.

Кроме того, в связи с этим недостатком, существуют ограничения для одного контура на количество подключаемых радиаторов. Если их будет слишком много, то последние по ходу движения теплоносителя практически не будут излучать тепло.

Кроме того, возникает проблема при расчете теплоотдачи. Здесь необходимо учитывать, что отключение первых радиаторов от системы отопления ведет к увеличению температуры входящей воды для последующих устройств.

Применять однотрубные схемы с вертикальной нижней разводкой бессмысленно, так как длина труб будет такой же, как и двухтрубного варианта, что нивелирует все плюсы, но оставляет минусы.

Подключение отопительного прибора, как правило, производят через байпас, чтобы иметь возможность отключить любой из них без остановки циркуляции воды по контуру.

Для экономии на кранах можно не делать обход воды через отводок, но тогда придется останавливать работу этой части системы и сливать воду при необходимости замены или ремонта радиатора.

Самым экономным вариантом является использование одной стальной трубы диаметра 1,5-2 дюйма без радиаторов отопления. Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды.

Подробно о расчете однотрубной системе отопления читайте в этой статье.

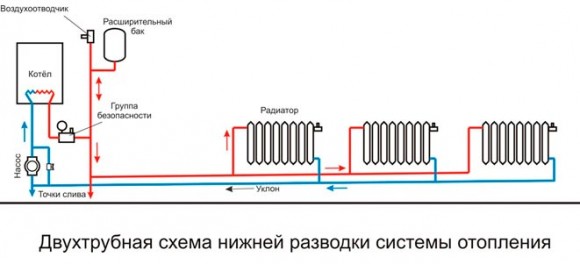

Применение двухтрубного варианта отопления

Схему отопительного контура, когда одну трубу используют для подачи горячей воды к отопительным приборам, а вторую – для возврата охлажденной называют двухтрубной.

Ее основные преимущества:

  • температура подаваемой ко всем радиаторам воды одинаковая;
  • отключение одного или нескольких радиаторов не влияет на температуру подаваемой воды к остальным отопительным приборам;
  • ограничения по количеству радиаторов для одного отопительного контура зависит только от пропускного объема труб.
Еще по теме:  Изготовление усилителя тяги дымохода своими руками

Основным минусом такой разводки является некоторое увеличение метража труб.

Это ведет к некоторым к дополнительным недосаткам:

  • возрастают затраты на приобретение и монтаж элементов системы отопления;
  • усложняется интеграции в интерьер частного дома.

Количество фитингов и кранов при двухтрубной системе почти такое же, как и при однотрубной.

В зависимости от относительного движения горячей и охлажденной воды схемы двухтрубной разводки подразделяют на два типа:

Попутная схема. Оба потока двигаются в одном направлении и, таким образом, длина цикла оборота теплоносителя для каждого радиатора одинакова. В этом случае происходит равный по скорости их нагрев при запуске системы отопления.

Тупиковый вариант. Направление движения горячей и охлажденной воды встречное. Нагрев ближних к котлу радиаторов происходит быстрее.

Чем меньше скорость воды, тем более заметен этот эффект, поэтому при естественной циркуляции прогрев одних помещений будет происходить значительно медленнее, чем других.

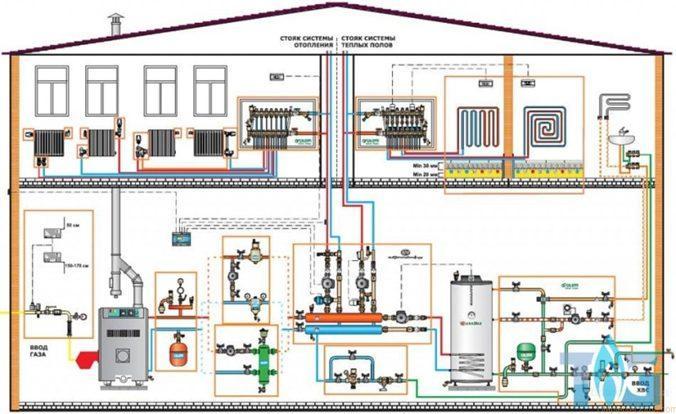

Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

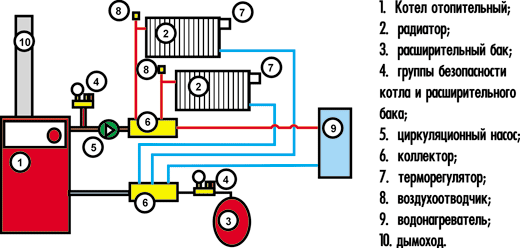

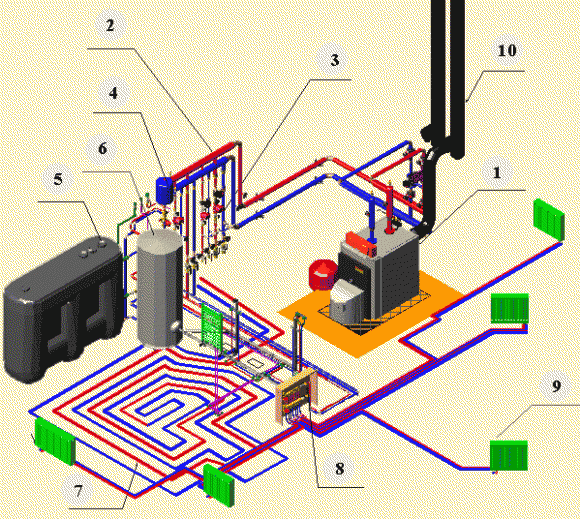

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

  • Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
  • Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
  • Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
  • Радиаторы – передают энергию воздуху.
  • Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
  • Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
  • Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

  • Краны шаровые – два режима работы «открыл-закрыл».
  • Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
  • Клапаны дух-трех-ходовые – автоматические регуляторы потока.
  • Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
  • Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

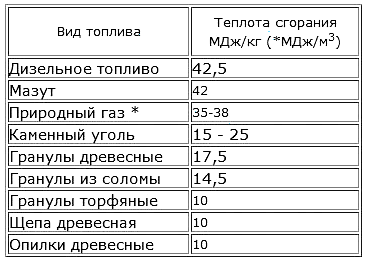

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

  • Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.
  • Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
  • Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
  • Пеллеты – «автоматизированые дрова», удобней, но дорого.
  • Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

  • С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
  • С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.

  • Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.
  • Не считаем теплопотери

    Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

    Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

    С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

    Как побороться с холодом в доме

    Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

    Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

    Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

    Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

    После этих мероприятий, если они нормально выполнены, в доме будет тепло…
    Как построить теплый дом

    Подробней о том, как сделать отопление

    Отопление в доме делается в следующей последовательности.

    • Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
    • Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
    • Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
    • Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
    • Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
    • Система заполняется теплоносителем и испытывается.

    Обвязываем котел

    Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

    Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

    В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

    В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

    Элементы, которые встречаются в сложных системах

    • Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.
    • Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.

    Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.

    Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

    Старые системы не применяются

    Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

    Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

    Выбираем схему – одну из трех

    • Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
      Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.

    Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.

    Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

    Как совмещают отопление с дизайном

    Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

    Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

    При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

    Выбрать трубы и радиаторы

    Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

    Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

    О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов
    Подключить и установить радиаторы нужно по правилам…

    Монтаж

    Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

    Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

    А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

    Схемы отопления частного дома

    Отопительная система должна быть экономичной и эффективной. Проектирование и монтаж ее следует производить грамотно. Иначе зимой от холода страдать придется не только снаружи, но и в жилище. Исполнить отопление частного дома своими руками можно несколькими способами. Классический вариант его устройства – это электрический или газовый котел плюс однотрубная либо двухтрубная разводка. Но возможны и иные комбинации. Чтобы правильно выбрать наиболее подходящую схему, следует основательно разобраться во всех их особенностях.

    Содержание Однотрубные схемы

    Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.

    Основных плюсов у такой разводки отопления в частном доме четыре:

    Небольшая кубатура теплоносителя;

    Гидравлическая устойчивость системы;

    Малый расход материалов.

    С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.

    Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна. И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой.

    Среди слабых мест данной схемы отопления числятся:

    Еще по теме:  Комнатный термостат для газового котла: технические характеристики для котлов разных видов

    Невозможность точно отрегулировать подачу тепла в каждой комнате;

    Ограничение на общую протяженность трубопровода по дому (не более 30 м);

    Малый объем тепловой энергии в самой удаленной от котла батарее;

    Уязвимость в плане разморозки и порывов.

    Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.

    Однотрубная горизонтальная

    Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.

    Однотрубная горизонтальная схема — идеальный вариант для небольших помещений

    Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.

    Однотрубная вертикальная разводка

    Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.

    Однотрубная вертикальная схема — экономим на материалах

    Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.

    Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.

    Ленинградка

    У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.

    Ленинградка — усовершенствованная однотрубная система

    Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.

    Двухтрубные системы отопления

    В двухтрубной системе отопления батареи подсоединяются уже не к одной общей магистрали, а к двум – подающей и обратке. Так распределение тепла по зданию происходит более равномерно. К каждому теплообменнику вода подходит примерно одинаково нагретой. Не зря такую схему принято использовать в многоэтажках с большим количеством обогреваемых помещений. Но и в коттеджах ее также часто устанавливают, особенно если они большие и в несколько этажей.

    Двухтрубная схема организации отопления имеет следующие достоинства:

    Возможность точной регулировки в помещении температурного режима;

    Равномерность раздачи тепла по отдельным комнатам;

    Высокая надежность работы;

    Допустимость ремонта одной батареи при продолжении работы всей системы.

    Схема двухтрубного отопления для частных домов обладает только одним серьезным минусом – ценой. Часто в сравнении с однотрубным аналогом упоминается ее дороговизна. Однако трубы в этом случае требуются меньшего диаметра. Их протяженность увеличивается здесь в два раза. При этом за счет уменьшения сечения итоговая смета оказывается не такой завышенной, как может показаться на первый взгляд.

    Это, анализируя виды фундаментов, можно сразу однозначно сказать, что монолит выйдет дороже ленточного основания. С обустройством отопления частных домов все не столь просто и легко. При его монтаже используются разные по диаметру трубы, различные фитинги и термостаты. Общая стоимость каждой разновидности надо рассчитывать индивидуально для реального строения и под конкретные параметры требуемого температурного режима.

    С нижней разводкой

    При нижней схеме обе трубы укладываются над полом или в нем. А к батареям от них снизу подводится пара отводов. Подобное подключение часто применяется для сокрытия трубопроводов отопления за отделкой. Это больше дизайнерское решение, особых преимуществ в вопросе теплоотдачи оно не дает.

    Двухтрубная с нижней разводкой

    Наоборот, нижний способ подсоединения радиаторов предполагает самые высокие теплопотери. Его вообще не рекомендуется использовать в отопительных системах с естественной (гравитационной) циркуляцией. Если выбрана эта разводка, то придется позаботиться о наличии специального оборудования для прокачки теплоносителя, а батарее выбирать с большей мощностью. Котел без циркуляционного насоса с подачей тепла по дому здесь в одиночку не справится.

    С верхней разводкой

    У верхней разводки отопления подсоединение радиаторов к трубам может быть диагональным либо боковым. Здесь это не самое важное. Главный отличительный признак этого вида водяного обогрева – наличие расширительного бачка.

    Двухтрубная с верхней разводкой

    Бак-расширитель ставится на чердаке. Нагретая в котле вода фактически попадает сначала в этот накопитель. В подающую трубу теплоноситель идет уже естественным путем из него сверху вниз. А далее вода после отдачи тепла в радиаторе отправляется по обратке вновь в нагреватель.

    Лучевая система

    Коллекторная (лучевая) схема отопления – самая продвинутая и современная по теплоэффективности. В ней к каждому из радиаторов подходит пара труб от двух общих для этажа коллекторов, которые сами подключены к котельному оборудованию. Регулировка температуры при данной разводке более гибкая. Плюс к коллекторам допустимо подключить не только батареи, но и «теплый пол».

    Среди достоинств такой системы отопления частного дома следует отметить:

    Удобную и гибкую регулировку;

    Высокую эффективность распределения тепловой энергии;

    Возможность замены отдельных элементов без отключения обогрева в целом.

    Трубопроводы в этом случае можно прокладывать как угодно. Часто их просто закладывают под заливной пол. Главный недостаток лучевой схемы – высокая стоимость системы в целом и большая протяженность труб. Плюс последние в уже отделанном коттедже прокладывать в огромном количестве будет сложно. Их устройство следует заранее планировать еще на стадии проектирования жилища.

    Лучевая схема — идеальное распределение тепла

    Это шифер при необходимости относительно легко можно заменить другим кровельным материалом. Схема прокладки отопительных труб более мудрена, изменить ее впоследствии не так-то просто. Даже жесткие размеры листа ондулина не так страшны, обрезков выходит много, но это всего лишь незначительное увеличение сметы кровли. С отопительными трубопроводами, тем более под лучевую разводку, все гораздо сложнее.

    Естественная и принудительная циркуляция отопления

    Неважно газовое, дровяное, угольное или электрическое отопление в частном доме планируется монтировать. В любом случае есть котел (печь или водонагреватель) для нагрева теплоносителя, а также трубы для его движения по контуру. При этом вода в трубопроводах может течь естественным образом под действие гравитации и конвекции либо принудительно с помощью насоса.

    Схема видов циркуляций отопления

    Первый пример дешевле и тише работает, нежели второй. Однако принудительная циркуляция позволяет сильно улучшить работу всей отопительной системы. Нередко без насоса подкачки отопление частного дома обойтись вовсе не может. Из-за большого количества радиаторов, поворотов труб и арматуры гидравлическое сопротивление в трубопроводе оказывается слишком высоким. И компенсировать это можно только работой насосной техники.

    Какую систему отопления дома выбрать

    Разновидностей систем отопления существует несколько. Они различаются разводкой труб, способами подключения радиаторов и тем, как движется в них теплоноситель. Грамотно выбрать наиболее эффективный вариант возможно только при наличии познаний в теплотехнике. Надо производить сложные расчеты и готовить проект. Для небольшого по площади коттеджа вполне подойдет простейшая однотрубная схема. В остальных случаях проектирование лучше перепоручить профессионалу. А вот монтажные работы выполнить вполне можно и самостоятельно.

    Какое лучше выбрать отопление для частного дома

    Проживая за городом, люди неизменно сталкиваются с необходимостью обустроить оптимальную систему обогрева, что гарантирует комфорт и уют в частном доме. Используемые сегодня технологии позволяют решить проблемы с теплом и уменьшают расходы домовладельца на коммунальные услуги. Необходимо будет определиться с тем, какое отопление лучше для частного дома, грамотно выполнить его монтаж и в последующем правильно использовать технику.

    Варианты обогрева частного дома

    Используемые сегодня системы автономного отопления частных домов сочетают простоту эксплуатации, высокотехнологичность, эффективность и экономичность. Домовладельцу необходимо определиться с тем, какое лучше отопление для дома, выбирая отопительные котлы в зависимости от их мощности и ряда других показателей. В зависимости от вида используемого теплоносителя отопление в доме принято разделять на следующие типы:

    • электрическое;
    • воздушное;
    • паровое;
    • водяное;
    • с открытым огнем.

    Выбор того или иного типа отопительного котла и всей системы обогрева делают в первую очередь исходя из площади дома, особенностей его эксплуатации и доступного топлива.

    В этом видео вы узнаете, как выбрать радиатор:

    Наибольшей популярностью сегодня пользуются газовые котлы, которые благодаря автоматике отличаются полной безопасностью в использовании. Топливо имеет невысокую стоимость, что сокращает расходы домовладельца на оплату коммунальных расходов. Если появились сложности с выбором типа оборудования, можно воспользоваться проектной документацией к строению, где будет указано, какое отопление выбрать для возводимого дома.

    Водяное отопление

    Под водяным отоплением принято понимать замкнутую систему, внутри которой циркулирует нагретая в котле вода. Теплоноситель поступает в радиаторы, постепенно отдает свое тепло, после чего самотеком или циркуляционными насосами вновь подается в котел для нагрева жидкости.

    Водяная система отопления включает следующие элементы:

    • котел;
    • радиаторы;
    • расширительный бак;
    • замкнутый контур трубопровода.

    Существует 4 основных элемента водяного отопления

    Основной элемент всей системы водяного отопления — газовый, электрический или твердотопливный котел, который отвечает за нагрев воды и других теплоносителей. Такие котлы могут работать от различного топлива, оснащаются управляющей автоматикой, они способны функционировать в автономном режиме, что существенно упрощает проживание в частном доме.

    Радиаторы в системе автономного отопления могут быть чугунными, стальными, биметаллическими. Последние благодаря эффективности, надежности и долговечности получили наибольшую популярность на отечественном рынке.

    Правильно подобрав материал и количество радиаторов, можно будет обеспечить эффективный нагрев помещения с одновременной экономией топлива.

    Расширительный бак в системе необходим для нивелирования термического расширения теплоносителя и обеспечения герметичности всей системы. Размеры и материал, из которого изготовлен расширительный бак, выбираются в каждом конкретном случае в индивидуальном порядке в зависимости от разветвленности системы, объема и свойств теплоносителя и ряда других параметров.

    Замкнутый контур выполняется из металлических или специальных высокотемпературных пластиковых труб со стальной оплеткой и армированием. Выбору диаметра труб, их качеству и герметичности соединений необходимо уделить должное внимание.

    Во многом от этого будет зависеть эффективность всей системы, а также не потребуется сложный и трудоемкий ремонт автономного отопления в частном доме.

    Мощность водяной системы обогрева частного дома выбирают в зависимости от площади строения. Для эффективного нагрева помещения площадью 100 квадратных метров будет достаточно агрегата мощностью 10 кВт. При выборе показателя мощности необходимо учитывать также наличие утепления в частном доме, количество окон и ряд других параметров. Рекомендуется выбирать мощность котла с небольшим запасом, что предупредит его работу на максимальных значениях. Это обеспечивает долговечность работы техники и отсутствие серьезных поломок.

    Водяное отопление достаточное сложная система

    Преимущества водяного отопления:

    • длительный срок эксплуатации;
    • простота ремонта и обслуживания;
    • экономия топлива;
    • возможность поддержания одинаковой температуры во всем доме;
    • полная бесшумность работы;
    • эффективный и быстрый нагрев помещения.

    Из недостатков таких систем принято выделять сложность используемого оборудования, его высокую стоимость, необходимость в специальных теплоносителях, которые не замерзают при отрицательных температурах.

    В случае использования газовых котлов требуется их своевременное обслуживание и ремонт соответствующими службами. Самостоятельно выполнять обслуживание такой газовой техники проблематично.

    Паровые котлы

    Паровое отопление подразумевает использование специальных котлов, в которых вода нагревается до температуры кипения, после чего в радиаторы по замкнутой системе поступает образовавшийся горячий пар. После нагрева радиаторов пар в виде жидкости поступает обратно в котел. Система парового отопления может работать от различного вида топлива, в том числе газа, электричества, дров и угля.

    К преимуществам парового отопления частного дома можно отнести следующие:

    • устойчивость к замерзанию теплоносителя;
    • цикличность работы;
    • полная экологичность;
    • отсутствие потери тепла в теплообменнике;
    • высокая скорость нагрева дома;
    • отличная экономичность.

    Как и у любого отопительного оборудования, у паровой технологии обогрева дома имеются определенные недостатки.

    К ним можно отнести:

    • невозможность регулировки температуры нагрева дома;
    • появление коррозии металла из-за воздействия пара;
    • высокая температура теплоносителя уменьшает срок службы оборудования;
    • необходимость установки решетки на радиаторы.
    Еще по теме:  Как установить печь в бане своими руками: рекомендации, правила, пошаговая инструкция

    Используемые котлы в системах водяного отопления могут выполняться в одно- и двухконтурном исполнении, соответственно, такое оборудование позволяет не только нагревать дом, но и решает проблемы с горячим водоснабжением.

    Правильно подобрав мощность всей системы и оптимизировав использование доступного топлива, можно несколько сократить затраты на обогрев дома в зимнее время года.

    Электрические установки

    В последние годы с развитием солнечной энергетики, когда появилась возможность получать бесплатное электричество, обогрев дома с использованием различных электроконвекторов и инфракрасных обогревателей приобрел популярность на отечественном рынке. Такие устройства отличаются надежностью, быстро нагревают помещение, при этом не требуется прокладывать по дому систему труб, домовладелец будет избавлен от необходимости устанавливать радиаторы отопления.

    К преимуществам электрического отопления относят следующее:

    • простота обслуживания;
    • электрический котел может использоваться также для нагрева воды;
    • снижение затрат на установку и приобретение необходимого оборудования;
    • экологическая безопасность;
    • эффективность и полная автоматизация системы обогрева.


    К электрическим системам обогрева принято относить теплый пол, который часто укладывается на кухне, в ванной и в санузле. Сегодня существуют различные технологии обустройства системы теплого пола, которые отличаются эффективностью, позволяют быстро нагревать комнаты, потребляя при этом минимум электроэнергии.

    Из минусов этой технологии обогрева частного дома выделяют разве что существенное потребление электричества, что приводит к значительному увеличению расходов на коммунальные нужды. Также возможны проблемы с теплом в доме при перебоях электроснабжения, что может отмечаться в удаленных поселках, на дачах и хуторах.

    Решить проблемы с увеличенным расходом электричества при использовании этой технологии отопления можно качественным утеплением строения, а также установкой солнечных панелей, которые генерируют электроэнергию, используемую для обогрева дома.

    Воздушный обогрев

    Система воздушного отопления может включать водяной калорифер или теплогенератор, который отвечает за нагрев воздуха во всей квартире или в одном помещении. Правильно подобрав мощность используемых устройств, можно будет быстро нагревать помещение, при этом такое тепловое оборудование полностью безопасно в эксплуатации, а его можно интегрировать в систему автоматизации Умный дом.

    Преимущество воздушных систем — их высокий КПД, который может достигать 93%. Соответственно, уменьшаются расходы домовладельца на проживание в доме в зимнее время года. Помещение может быть нагрето в минимальные сроки, а в последующем автоматическая система будет поддерживать оптимальную температуру, обеспечивая максимальный комфорт проживания в частном доме.

    Отдельные системы обогрева могут оснащаться различными очищающими фильтрами и ионизатором воздуха.

    Недостаток таких систем воздушного обогрева — увеличение расходов на установку и последующее содержание техники, пересушенный воздух в доме, а также потребность в электричестве или других источниках энергии.

    Печи, камины и буржуйки

    Несмотря на появление высокотехнологичных и экономичных газовых и твердотопливных котлов, многие владельцы дач и загородных домов, в которых зимой проживают нерегулярно, делают выбор в пользу печного отопления или обустраивают полноценный камин с дополнительным тепловым контуром. Для коттеджей с постоянным проживанием такие варианты будут малоэффективны, а вот на дачах использование печного обогрева станет едва ли не лучшим выбором.

    Печку или камин при наличии соответствующего опыта работы можно будет сложить самостоятельно, что существенно сокращает расходы домовладельца. В качестве топлива могут использоваться дрова, уголь, отходы деревообработки и пеллеты. Правильно сложенные печи и камины будут полностью безопасны в эксплуатации, смогут эффективно нагревать помещение, при этом они экономичны, расходуя минимум доступного топлива.

    Лучшие системы отопления для частного дома сочетают эффективность, простоту эксплуатации, смогут быстро нагревать помещение и при этом отличаются хорошей экономичностью.

    Выбирать, какое лучше сделать отопление в частном доме, необходимо с учетом доступного топлива, а также общей площади строения. Наибольшей популярностью пользуются газовые котлы и водяные системы отопления, которые позволяют существенно сократить затраты на обогрев, при этом такая техника надежна, управляется автоматикой, позволяя решить проблемы с теплом как в небольшом дачном строении, так и в двух-трехэтажном загородном доме.

    Отопление частного дома своими руками: схемы и виды

    Ура! Вы возвели стены будущего дома, обустроили кровлю и задумались. Отопление частного дома своими руками – возможно ли? Какова будет схема отопления? Хотя, скорее всего, вы изучаете вопрос заранее. Поэтому давайте решим сейчас, какое отопление будет в доме.
    Почти наверняка способ отопления выбран, но давайте потратим пару минут на рассмотрения альтернативы, а вдруг.

    Виды отопления.

    Гео- и гелиотермальное отопления. Отопление дома с помощью тепла земли и энергии солнца. Эти способы в подавляющем большинстве случаев неприменимы, окупаться будут долго, поэтому не будем останавливаться на них.
    Паровое отопление. Вода с помощью котла нагревается до превращения в пар, который по магистральным трубам подается в радиаторы. Там он отдает тепло, и возвращаясь в жидкое состояние, попадает опять в котел. Эта система используется на предприятиях. Для частного дома – неприемлема ввиду громоздкости. Да и о безопасности не стоит забывать. Паровой котел – штука не совсем надежная, а температура пара 115°С.
    Воздушное, инфракрасное отопление. Источник тепла, например, инфракрасный излучатель, нагревает воздух, который напрямую или по воздуховодам направляется в помещения. Питанием для источников тепла служит природный газ. Для улучшения циркуляции воздуха применяются вентиляторы. Применяется для обогрева цехов на предприятиях, для жилого дома не подходит. Сухой воздух не создаст комфорта в доме. Да и стоит подобная система недешево.

    Теперь уже ближе к реалиям жизни.

    Электрическое отопление. Для создания отопления используются конвекторы, «теплые полы», электрические инфракрасные нагреватели и их комбинации.
    Конвекторы – это те же радиаторы, только нагреваемые с помощью электричества. Конвектор имеет металлический корпус, температура поверхности не свыше 60°С. На корпусе размещаются решетки, направляющие потоки воздуха вниз и в стороны. Конвекторы защищены ы от перегрева и скачков напряжения.
    Создание схемы отопления с помощью конвекторов дешевле водяного отопления, ведь нет ни котла, ни магистральных сетей. Кроме того, есть перемещаемые конвекторы, это позволяет изменять схему отопления.

    Простейший расчет необходимого количества приборов ведется от площади дома, на 1 квадратный метр помещения требуется 100 Вт тепловой мощности. Например, площадь дома 200 кв. м. Значит, требуется тепловая мощность 100 Вт х 200 = 20 000 Вт. Вы выбрали себе конвектор мощностью 2000 Вт. Количество изделий 20 000/2000 = 10 штук.
    Теплые полы – нагревают помещения снизу вверх. Тепло идет в нужном направлении и равномерно по всей площади. Для устройства теплого пола внутри стяжки создается система нагревательных элементов, чаще всего электрических. Электрический элемент – трубка или проводящая пленка. Ради справедливости скажем, что теплые полы могут быть водяные.

    Совет. Не стоит монтировать водяные теплые полы в многоэтажном доме. В случае протечки, хлопот не оберешься, вскрывать их это проблема, плюс ремонт затопленным соседям снизу.

    Инфракрасные потолочные нагреватели. Новое интересное техническое решение обогрева помещений. Тепло от нагревателя, расположенного вверху помещения, передается не воздуху, а напрямую предметам в комнате. Нагреватели этого принципа обладают высоким коэффициентом полезного действия. Расположение их не уменьшает площадь комнаты.

    В заключение пару ложек дегтя электрическому отоплению. Отопление дома электричеством дороже газового и перебои с электричеством случаются гораздо чаще, чем с газом.

    Водяное отопление. Система является простой, надежной и дешевой в эксплуатации. Один минус – это стоимость затрат на ее создание. Дальше в статье мы будем рассматривать именно ее.

    Водяное отопление. Принцип действия. Элементы конструкции.

    Схема представляет собой замкнутый контур, выстроенный вокруг нагревателя – котла. В качестве элементов теплоотдачи используются водяные радиаторы. Вода, нагреваясь в котле примерно до температуры 75°С, поступает в контур отопления. Отдавая тепло в окружающий воздух с помощью радиаторов, остывшая вода поступает опять в котел, для дальнейшего нагрева. Далее, цикл повторяется.

    В зависимости от вида топлива котлы подразделяются на:

    • газовые,
    • твердотопливные,
    • на жидком топливе,
    • электрические.

    Газовые котлы самые популярные. Это связано с их экономичностью и относительной дешевизной природного газа. Ассортимент моделей позволяет подобрать котел на любой вкус, для решения любой поставленной задачи. Недостатки – установку и монтаж котла может осуществлять только специализированная организация. Второй недостаток – ваш район должен быть газифицирован, использовать газ в баллонах очень дорого.
    Твердотопливные котлы топятся углем, торфом, паллетами. Минус очевиден – топливо надо постоянно загружать и где-то хранить. Но если газа нет, то и выбор уменьшается.
    Котлы на жидком топливе имеют ряд серьезных недостатков. Главный – стоимость топлива. И с каждым днем стоимость растет. Кроме того, при сгорании топлива выделяется весьма ощутимый запах. Для хранения требуется специальный резервуар.

    Возможно, при выборе котла вам поможет таблица теплотворности разных видов топлива.

    Электрические котлы – подключаются к централизованной электрической сети. Недостатком является высокая по сравнению с газовым котлом стоимость топлива.

    Несколько слов о том какая мощность котла вам потребуется. Если не хочется вдаваться в громоздкие расчеты, то ее можно оценить, используя таблицу.

    Площадь дома, кв. м. Мощность котла, кВт
    60-200 до 25
    200-300 25-35
    300-600 35-60
    600-1200 60-100

    Существуют модели котлов, которые могут использовать несколько видов топлива. Например, газ и уголь.
    Для устройства магистрали (контура), по которой будет циркулировать вода, используют стальные, нержавеющие и полипропиленовые трубы. Последние стали безусловным лидером.
    Они дешевы, с завидной термостойкостью и прочностью, достаточной для устройства отопления в жилом доме. Приобретать лучше армированные полипропиленовые трубы, они прочны и обладают меньшим коэффициентом линейного расширения при нагреве, а значит, не деформируются в процессе службы.

    Радиаторы водяного отопления бывают:

    Чугунные – самый заслуженный вид радиаторов. Нагреваются они медленно, но тепло держат хорошо. Очень тяжелые, хрупкие и несколько дороже стальных, но срок службы до 50 лет и не боятся ржавчины.
    Стальные – бюджетный вид радиаторов. Обладают высоким КПД и низкой ценой. Быстро прогреваются. Минус – боятся коррозии.
    Алюминиевые радиаторы – легкие, монтируются на менее прочных кронштейнах, по сравнению с чугунными и стальными. Быстро прогреваются, а по теплоотдаче превосходят другие отопительные приборы. Дешевизна и современный дизайн привлекают массу сторонников этого вида радиаторов. К недостаткам отнесем малый срок службы (до 15 лет), боязнь коррозии и гидроудара.

    Биметаллические – объединяют прочность стальных радиаторов и теплоотдачу алюминиевых. Представляют собой трубчатую конструкцию из стали, иногда усиленную стальным каркасом, на которой помещается алюминиевая оболочка. Быстро прогреваются, хорошо отдают тепло, держат гидроудар, богатство современного дизайна, легкость монтажа – вот перечень их достоинств. Минус – высокая цена.

    Схемы водяного отопления.

    Одноконтурная система. Нагретая котлом вода поступает последовательно во все радиаторы, поочередно теряя температуру в каждом из них. В-последних она может оказаться уже недостаточно низкой.

    Достоинство – это дешевизна схемы. Создается только один контур, трудозатраты и расходы на материалы ниже. Недостаток – неравномерность прогревания, ввиду последовательной схемы. В какой-то мере недостаток устраним принудительной циркуляцией с помощью насоса. Об этом чуть дальше.

    Двухконтурная схема. Нагретая вода поступает сразу во все радиаторы параллельно, остывшая течет уже по другому контуру. Установив на каждый из радиаторов краны, получаем возможность исключить любой элемент из системы.

    Главное достоинство – равномерный прогрев всех радиаторов. Недостаток – создание второго контура обойдется дороже.
    Коллекторная схема. В ней каждый радиатор имеет собственные подающие и обратные контуры, которые соединяются коллектором.

    Достоинства – эстетичный внешний вид, возможность регулировать температуру в любой комнате использую распределительный шкаф (возможно электронное управление).

    Схема принудительной циркуляции. Отличительной чертой является использование водяного насоса. Насос позволяет создать дополнительное давление в системе, обеспечивая равномерную подачу на второй и третий этажи вашего дома. Система нетребовательна к уклону труб.

    Монтаж системы отопления.

    В процессе строительства дома необходимо предусмотреть технологические отверстия, для прокладки труб отопления. Последовательность монтажа определяется вашим желанием и технологией строительства.
    Для начала размещаем котел.

    Внимание! Еще раз напоминаем подключение котла к газовой сети может делать только специализированная организация.

    По мере готовности отделки стен устанавливаем радиаторы. Радиаторы выставляем строго горизонтально, по уровню.

    Знаете ли, вы, что шум батарей, мешающий порою спать, вызван перекосом радиаторов? Из-за перекоса создается воздушный карман, порождающий эту «музыку».

    Монтаж труб должен производиться с уклоном в 5 мм на метр трубы. При длине полипропиленовой трубы свыше 10 метров монтируются П-образные компенсаторы.
    Так как расширительный бак зачастую устанавливается на чердаке, необходимо предусмотреть его утепление.

    При создании системы отопления в вашем доме позаботьтесь о надежности. Возможно, имеет смысл поставить два котла, под разные виды топлива.

    0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Межтекстовые Отзывы
    Посмотреть все комментарии
    0
    Оставьте комментарий! Напишите, что думаете по поводу статьи.x
