Создаем воздушное отопление частного дома

Воздушное отопление частного дома своими руками. Особенности, проектирование, установка

Еще на этапе строительства и обустройства своего дома важно продумать оптимально подходящий для него вариант системы обогрева. Сегодня владельцы частных домов, как правило, стоят перед выбором между водяным и электрическим отоплением, что в первом случае очень сложно для монтажа, а во втором крайне затратно при эксплуатации.

Поэтому сейчас все большую популярность приобретают дешевые и простые системы воздушного отопления, которые могут быть установлены собственноручно владельцем любого частного здания.

Воздушное отопление – что это?

При использовании практически любой конструкций обогрева жилища последним элементом передающим тепло от теплогенератора ко всем объектам в комнате, в том числе человеку является воздух, который был нагрет выступающими в роли посредников радиаторами, трубами, теплыми полами и прочими агрегатами.

Чаще всего, в этих посредниках и кроются все проблемы, неудобства и львиная доля потерь энергии. Исключить это слабое звено, можно используя обогрев воздухом, благодаря чему тепловая энергия передается напрямую в пространство обогреваемого помещения, потому что терморегуляция происходит за счет нагнетания прогретого воздуха в комнату.

В такую систему входят следующие компоненты:

  • Сеть воздухоотводящих каналов, позволяет для обогрева нагнетать теплый воздух в комнаты во всем доме.
  • Водяной калорифер или теплогенератор для подогрева воздуха.
  • Распределяющие головки вентилятора, для управления движением воздушных потоков по дому.

Принцип работы

Основной составляющей теплогенератора является камера сгорания, горелка и калорифер. Холодный воздух подается в теплообменную камеру нижним вентилятором. При сгорании топлива генерируется тепловая энергия, нагревающая теплообменник и циркулирующий сквозь него воздух, который потом идет вверх по воздуховодам, распределяясь по комнатам здания.

В соответствии с конкретным типом агрегата, теплогенераторы могут функционировать на магистральном и сжиженном газе в баллонах, или дизеле. Горелки отличаются неприхотливостью и работают при сжигании любого топлива. Кроме того их можно менять на новые устройства даже в стандартных нагревателях.

Правда, совместно с ними устанавливается и вся подводящая конструкция. Отработанные газы удаляются из системы посредством стального дымохода.

Теплоноситель в виде теплого воздуха транспортируется по специальным воздуховодам, которые могут иметь как круглое, так и квадратное сечение. Первый вариант выигрывает по аэродинамическим характеристикам и обеспечивает более свободное движение теплоносителя по трубе диаметром от 10 до 30 см.

Второй более прост при монтаже и легко размещаем за счет коробов квадратной формы 10х15 или 32х40 см.

Достоинства и недостатки воздушного отопления

При обустройстве такого отопления в отдельном доме есть свои преимущества и недостатки. Его плюсами являются такие особенности как:

  • высокий КПД, в некоторых случаях превышающий 90%;
  • необремененность большим количеством сложных, дорогих и тяжелых деталей типа радиаторов и стальных труб;
  • можно настроить для каждой комнаты оптимальные условия микроклимата;
  • почти мгновенный отклик на регулировании температурного режима;
  • благодаря тому, что вентиляторы совместимы даже с печами на твердом топливе, можно осуществлять обогрев абсолютно всех помещений дома без ограничений;
  • система фильтров на пути циркулирующего воздуха, очищает его от аллергенов, пыли и прочих частиц;
  • встроенный в конструкцию увлажняющий фильтр;
  • в летний период при принудительной циркуляции воздуха и выключенном теплогенераторе работает как мощная система охлаждения;

Такая конструкция отопления не претендует на совершенство, так как в ней есть и недостатки:

  • этот способ отопления должен быть предусмотрен конструкцией дома еще при его возведении;
  • ее монтаж относительно сложен;
  • нуждается в регулярном техобслуживании;
  • плохо поддается модернизации;
  • такой способ отопления заставляет заботиться о чистоте фильтров и регулировать насыщенность атмосферы влагой;
  • нуждается в запасном источнике электроэнергии для эффективной работы во время перебоев с ее подачей от основной сети.

Виды воздушного отопления

Для того чтобы сконструировать систему воздушного отопления в собственном частном доме необходимо выбрать между двумя способами ее монтажа – двумя схемами организации циркуляции воздуха: принудительной и гравитационной.

  1. Первая требует установки в конструкцию вентилятора, который бы принуждал разогретый теплогенератором газ под давлением циркулировать в воздуховодах. Его устанавливают под нагревателем независимо от типа системы. Воздух, засасываемый вентилятором, проходит предварительную очистку от пыли, грязи и микробов. Обратно он возвращается сквозь решетки вентиляции или обратные воздуховоды.
  2. Вторая схема, функционирующая под действием гравитации с естественным движением воздушных масс, работает по принципу изменяющейся плотности воздуха. Ее главным плюсом является независимость от электроснабжения, ведь ней нет вентилятора работающего от электроэнергии. Но такая система не очень устойчива и движение теплого воздуха может быть затруднено обычным сквозняком. В такой схеме нагрев одного и того же помещения не равномерен так теплые потоки без контроля всегда стремятся к потолку а холодные к полу.

Особенности прямоточной системы обогрева

Конструкции, использующие прямоток наиболее популярны при самостоятельной организации обогрева в собственном доме. Принцип их действия прост – вентилятор гонит воздушный поток сквозь калорифер и дальше по воздуховодам во все помещения.

Рециркуляционная система обогрева. Нюансы

Эта конструкция отличается повышенной экономичностью. Работает она следующим образом – воздух, подогретый калорифером, расходится по вентиляционным каналам во все комнаты дома.

Там он отдает свое тепло пространству помещения и объектам в нем, а сам охлаждается, компенсируя потери тепла, и движется в обратном направлении к источнику энергии, что бы снова нагреться и повторить цикл своего движения.

Как сделать воздушное отопление в частном доме своими руками Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

  • интенсивность нагнетания подогреваемого воздуха;
  • оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
  • сечение воздуховодов;
  • аэродинамические особенности;
  • объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

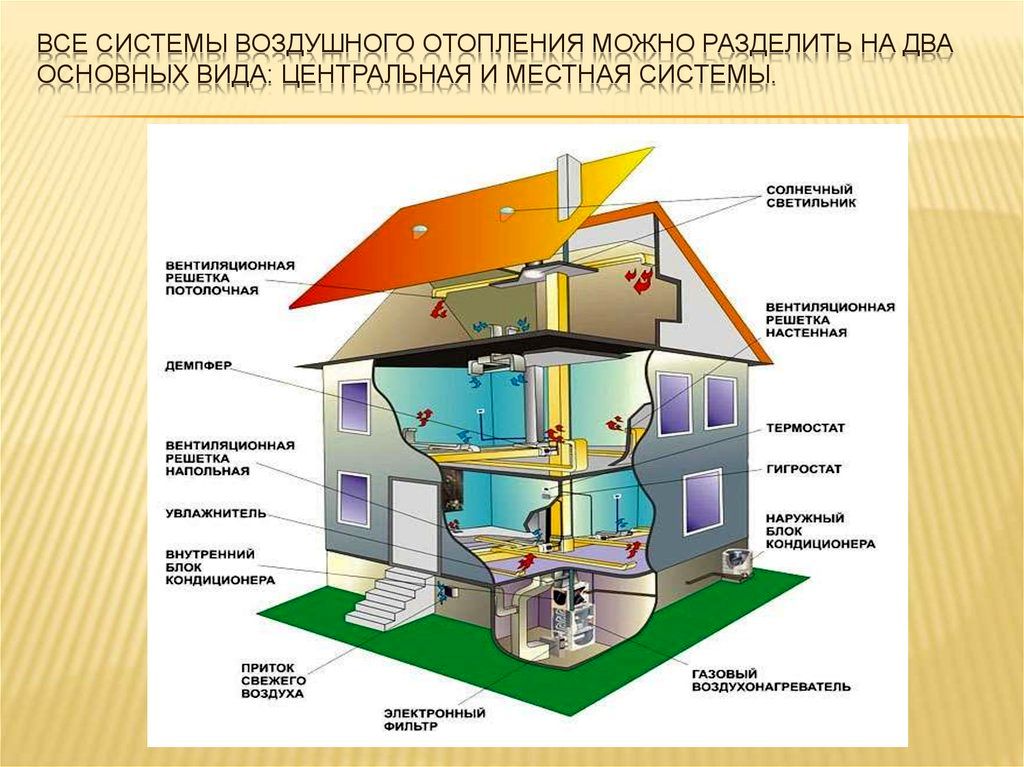

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

  • с естественным течением воздушных масс;
  • с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

  • локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
  • центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

  • приточные, которые втягивают в помещение и обогревают уличный воздух;
  • рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
  • с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

  • подвесные;
  • напольные агрегаты.
  • Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Инструкция по монтажу

Монтаж системы отопления выполняется в строгой последовательности:

  • Установка котла и теплообменной камеры.
  • Монтаж вентилятора.
  • Монтаж и разведение воздуховодов в отапливаемые помещения.
  • Утепление и изоляция напорных и заборных каналов.
  • Вывод на улицу через специальное отверстие в стене дома рукава для забора воздуха.

Первым делом устанавливается основной элемент конструкции – котел. Его монтируют в подвале или специальном чуланном помещении. Несмотря на то что такую простую систему отопления можно собрать абсолютно самостоятельно, подключать же ее к магистральному газоснабжению могут только профессионалы.

Процедура разведения воздуховодов по помещениям начинается с подключения к магистрали подающего короба гибких воздуховодов. Чаще они имеют круглое сечение. Затем устанавливается труба, выполняющая функцию обратной тяги. Ее диаметр больше, а разветвленность меньше чем на подачу.

Советы экспертов

  • Для фиксации и стыковки разводки трубопровода оптимально зарекомендовал себя алюминиевый скотч с армированным покрытием.
  • Прикреплять трубу к потолочным перекрытиям лучше всего с помощью хомутов.
  • Воздуховоды, предназначенные для подачи прогретого воздуха необходимо располагать максимально низко возле пола, иначе он останется относительно холодным.
  • При наличии в доме кондиционера, необходимо утеплять все конструкции из труб, чтобы на них не оседали пары, образующие конденсат влаги.
  • При применении заборных рукавов с множеством колен, изгибов и неодинаковым сечением труб рекомендуется использовать дополнительные заслонки.
  • Установка дополнительных фильтров для очистки воздуха увеличивает затраты на всю систему.

Создаем воздушное отопление частного дома? Схемы +Видео по канадской методике

В наше время используют разные виды отопления, это могут быть: газовое, котлы, камины, теплогенераторы, и другие разные агрегаты, как купленные, так и сделанные своими руками. В данной статье мы подробно рассмотрим воздушный обогрев дома и внутренних помещений.

При обустройстве частного жилища необычайно важно подобрать наиболее подходящую отопительную систему. Стоит обратить внимание и на способ обогрева дома с помощью воздушного отопления.

Это специально разработанная терморегуляционная система, нагретый воздух в которой сначала нагревается до требуемой температуры, а уже теплый поступает во внутренние помещения. По сравнению с традиционными печными и радиаторными системами, подобная имеет ряд особых интересных преимуществ.

Системы воздушного отопления: преимущества

Зоны подогрева жилища не оказываются привязанными к месту расположения радиаторов и печей, поэтому резких температурных перепадов не возникает.

Этот вид воздушного отопления помещений не нуждается в обустройстве сложной конструкции для циркуляции теплоносителя.

Когда используются радиаторы, нагретое масло или вода, под высоким давлением, движутся по системе батарей и трубопровод.

Но разогретый теплоноситель, да еще и под высоким давлением, является средой достаточно агрессивной.

Поэтому все элементы отопительной системы должны соответствовать необходимым требованиям герметичности, сопротивляемости коррозии и так далее. Даже крохотное повреждение одной части системы можно стать причиной попадания используемого теплоносителя внутрь жилого пространства. А это определенный риск и для сохранности имущества, и для безопасности людей. У отопления воздушного типа подобных минусов не имеется.

В зимнее время не эксплуатируемое радиаторное отопление нуждается в сливе теплоносителя. Иначе замерзшая субстанция закупорит радиаторы и трубопроводы, что надолго выведет из строя всю систему.

Вода, превращаясь в лед, заметно расширяется, угрожая тем самым целостности всей системы обогрева жилища. Воздушное отопление, между тем, в любой сезон можно свободно выключать и вновь включать.

Данная особенность особенно важна для небольших сезонных гостиницах, принимающих постояльцев ограниченное время, или для загородных домов, посещаемых хозяевами в холодное время исключительно в праздники и выходные. Достаточно низкая удельная стоимость оборудования для воздушного обогрева также является немаловажным фактором.

Воздушный обогрев дома: минусы

  • Наиболее выгодно, когда тепловые потоки распределяются возле окон и наружных стен. Другими словами, необходимо нагревать не весь объем помещения, а конкретно более холодные поверхности. Не все фирмы по монтажу обращают на это внимание.
  • Удобнее монтировать систему отопления параллельно с возведением непосредственно строения.
  • Система нуждается в регулярном обслуживании. Важнейшая проблема отопительной конструкции – удаление сажи и отвод конденсата. Если комплекс своевременно не прочистить, то может исчезнуть тяга, и, соответственно, система не сможет полноценно обогревать дом.

Круговорот воздушного отопления

  • Поступающий воздух необходимо очищать специальными тканевыми или угольными фильтрами.
  • Нельзя применять обычные трубы из стали, необходимы изделия из нержавейки, с обязательным фольгированием, обвязкой и утеплением.
  • Если расчет системы отопления производился не профессионалами, с ошибками, это может негативно сказаться на здоровье жильцов дома.
  • Разницу температур вверху и внизу помещения необходимо нивелировать увеличением рабочей мощности.
  • Частный дом – типы воздушного отопления

    Еще с древних времен люди пытались обогревать жилище посредством горячего воздуха. В печально знаменитых Помпеях пепел сохранил фундаменты и стены строений, которые дали ясно понять, что уже тогда люди использовали старинные системы централизованные системы воздушного обогрева. Их назвали гипокаустами.

    Следующее возрождение отопительных систем подобного типа случилось уже в 14-15 столетьях.

    Отопление по системе гипокаустам

    Интересный факт: нагрев пола и стен с помощью горячего воздуха осуществлялась в палатах Кремля до того, как подобный метод стали использовать в Европе. Удивленные зарубежные послы рассказывали о такой диковинке у себя на родине, и некоторое время такая система обогрева жилища называлась русским отоплением.

    Уже в новое время воздушное отопление нашло свое широкое применение, в тот момент, когда огромные массы людей двинулись в города, в поисках лучшей доли. Первое отопление в домах тогдашней промышленной столицы мира, Лондона, была как раз такой разновидности.

    Воздушное отопление: прямоточная система

    Самые первые отопительные системы с помощью воздуха имели достаточно простое устройство. Воздух нагревался в специально устроенном для этого месте, в нижней части строения. Использовалось для этого сжигание каменного или древесного угля, дров. Самотеком теплый воздух поднимался вверх, через специально устроенные для этого полости в стенах и полу, и через выводящие отверстия в кровле удалялся прочь.

    Воздух комнат получал тепло от нагретых проходящим воздухом стен и пола, можно сказать – опосредованно. Такая система носила название прямоточная, и имела достаточно скромный КПД. Причина того – большое количество тепла расходовалось на прогревание всей глубины пола и стен, а также на «нагрев» улицы. Ведь на улицу выходил все еще теплый воздушный поток. Но именно из-за этой разницы температур снаружи и внутри системы образовывалась тяга, улучшающая процесс обогрева.

    Еще по теме:  Что лучше газовое или другие варианты отопления загородного частного дома

    Воздушный обогрев рециркуляционный

    Начало применения природного газа в качестве топлива нового вида произвело в отоплении воздушными методами настоящую революцию. Нагрев воздуха достаточно чистым типом топлива, появление специальных воздушных фильтров, — все это сделало возможным нагнетание горячей воздушной массы внутрь помещения, создавая замкнутый цикл кругооборота воздуха в здании.

    Воздушный поток, нагретый электрическими или газовыми нагревателями, подается по специально оборудованным воздуховодам в верхнюю часть строения.

    Воздух отдает тепло и постепенно начинает опускаться вниз, возвращаясь обратно в обогреватель, а его занимают другие, более горячие поднимающиеся потоки.

    Подобное устройство системы рециркуляции называется гравитационным, так как движение воздуха происходит лишь благодаря естественной силе тяжести, без использования каких-то приспособлений. В том случае, когда конструкция строения не позволяет воздуху свободно оборачиваться, устраивают систему принудительной вентиляции.

    Для нагнетания в помещения нагретого воздуха, и отбор его обратно в нагреватель, происходят посредством специальных вентиляторов. Такой обогрев с рециркуляцией – достаточно недорогой и простой вариант отопления, отлично подходящий для складов, цехов и прочих нежилых помещений. Почему нежилых? Дело в том, проходя множество раз через обогревательный элемент, воздух теряет свое качество.

    Частный дом: как сделать воздушное отопление?

    Прежде всего необходимо все обдумать, и выбрать самое главное – нагревательный элемент для системы. Очень часто для обогрева жилых домов и квартир используют специальные газовые генераторы. Какую модель нагревателя предпочесть?

    Правильный выбор осуществляется с учетом площади помещения, а также стандартного расхода топлива агрегата. Очень много хороших отзывов об изготовленных в скандинавских странах приборах. Они, конечно, не являются бюджетными, зато отлично приспособлены к долгим суровым зимам. Что потребуется еще, кроме непосредственно теплогенератора?

    как составить доверенность на представление интересов физического лица в Росреестре

    • Решетки. Через них происходит забор и подача воздуха.
    • Воздуховоды – жесткие или гибкие. Это специальные трубы, предназначенные для циркуляции по ним нагретого воздуха. Для жестких потребуются также особые «кривые» элементы, называемые отводами. Нужно будет позаботиться и о необходимом числе тройников. Их количество зависит от схемы и сложности циркуляционной системы. Воздуховоды изготавливаются из различных материалов, но чаще используются приспособления из оцинкованной стали.
    • Монтажный крепеж и инструмент для оцинкованной стали.
    • Алюминиевый скотч (желательно армированный) для надежной герметизации соединений частей воздуховодов.

    Удобнее всего планировать подходящую систему отопления дома заранее, еще на начальных этапах строительства. Тогда можно учитывать расположение будущих элементов, и изготовить для проведения воздуховодов специальные незаметные ниши в стенах.

    В том же случае, когда система разрабатывается и монтируется в уже готовом доме, такие воздуховоды маскируются фальш-стенами и подвесными потолками. Воздушно-тепловой обогрев строения – выгодная и весьма перспективная модель обустройства комфортного жилища, на которую стоить обратить пристальное внимание. Как бы то ни было, выбирать предстоит вам!

    Как сделать воздушное отопление частного дома своими руками Плюсы воздушного отопления

    Рабочая схема воздушного отопления включает минимальный набор оборудования:

    1. источник тепла (теплогенератор);
    2. воздуховоды, доставляющие тепло в обогреваемые зоны.

    Примеры самодельного воздушного отопления подробно представлены в интернете с фото и схемами, но интерес к таким системам не ослабевает. К преимуществам воздушного отопления отнесем:

    • высокий КПД, достигающий 93%;
    • непосредственную передачу тепла в отапливаемые зоны без труб, радиаторов отопления и т.д;
    • возможность создания микроклимата помещения объединением отопления с климатической системой;
    • мощность и малую инерционность воздушного отопления, позволяющую быстро прогревать жилье до нужных температур.

    Приведем несколько способов устройства воздушного отопления частного дома собственными силами, отметим плюсы и минусы каждого из способов.

    Как сделать воздушное отопление частного дома от солнца

    Преимущества солнечного отопления очевидны — домовладелец вкладывает средства только в приобретение оборудования, а сам источник тепла не стоит ничего. Окупаются солнечные электростанции примерно за три года, а срок эксплуатации их в десять раз больше (до 30 лет).

    Существует два типа солнечного отопления: от солнечных батарей и от солнечных коллекторов.

    Преимущества солнечного отопления:

    • абсолютная экологическая безопасность;
    • простота эксплуатации;
    • постоянное развитие технологии производства и снижение стоимости оборудования.

    Среди недостатков отметим:

    • малую производительность станции в пасмурные дни;
    • пока еще высокую стоимость оборудования и монтажа;
    • необходимость точного расчета и правильной расстановки оборудования для максимально производительной работы.

    Установки на солнечных батареях

    Принцип работы таких установок основан на формировании солнечным светом постоянного тока при попадании на специальные полупроводники. Преобразователь переводит постоянный ток в переменный. Напряжение, которое при этом появляется в солнечных батареях, передается системе отопления. Энергия также может накапливаться аккумулятором, а затем использоваться в пасмурную погоду.

    Солнечные батареи технически непросты, производство их потребует знаний и навыков. К тому же, такое оборудование обычно используют, чтобы получать электричество. Этот вид отопления используют там, где есть электрическое отопление — теплый пол или электрообогреватели. Если мощности установки достаточно, то можно обеспечивать дом горячей водой.

    Эффективность батарей зависит, в основном, от количества солнечной энергии. В средних и северных широтах, где солнца недостаточно, можно порекомендовать использовать комбинированные установки, в которых солнечные батареи будут играть вспомогательную роль.

    Установки на солнечных коллекторах

    Принцип действия таких установок также основан на сборе и преобразовании энергии Солнца, только трансформация происходит не в электрическую, а в тепловую энергию. Теплоноситель в коллекторе нагревается под действием солнечных лучей и отдает свое тепло в помещении. Производительность такой установки также зависит от количества солнечного света.

    По типу теплоносителя различают установки нагревания:

    Пример простейшей солнечной воздушной системы отопления

    Порядок устройства солнечного коллектора:

    1. Стену южной стороны дома утеплить пенопластом и покрасить черной краской.
    2. Сверху пришить деревянные рейки.
    3. Снизу сквозь стену дома и утепление с краев пробить 2 конвекционных отверстия для холодного воздуха, сверху 1 для горячего воздуха. Диаметр отверстий 20 см.
    4. На рейки нашить профнастил, который сверху закрыть черной полиэтиленовой пленкой (лучше стеклом).

    Принцип работы коллектора очень простой: циркуляция холодного воздуха из дома происходит через нижние отверстия, нагретый воздух поступает в дом в верхнее конвекционное отверстие.

    В ноябре в полдень при температуре 9 градусов в солнечный день воздух, подаваемый в дом, коллектор нагревает до 46 градусов.

    Схема солнечного воздушного отопления частного дома

    Как сделать воздушное отопление своими руками от печи

    Рассчитывая воздушное отопление, исходят из того, что 1 кВт мощности отопительного прибора может обогреть 10 кв.м хорошо утепленного помещения. Каминные топки мощностью 10 кВт соответственно способны отапливать дом площадью 100 кв.м.

    Системы естественной конвекции

    Воздушная система отопления от печи (камина) подразумевает распространение тепла в другие помещения дома потоками нагретого воздуха. Для этого обычно используют гибкие теплоизоляционные каналы, идущие от камина.

    Перемещение потоков нагретого воздуха может быть естественным и принудительным. Если поток воздуха направлен вертикально, то естественное перемещение будет обеспечено, если горячий воздух нужно подать на большие расстояния по горизонтали, то нужна принудительная подача. Проект воздушного обогрева дома от камина должен максимально использовать возможности естественной конвекции, для чего нужны воздуховоды большого сечения.

    Огнеупорные материалы и минимальное аэродинамическое сопротивления — главные требования к воздуховодам. Длина воздуховода от камина до помещения должна быть не более 3 м. Сужений и изгибов на нем быть не должно. Система отопления естественного перемещения воздуха может отапливать не более 4-х комнат. При монтаже особое внимание уделяется изоляции участков воздухопроводов рядом с горючими материалами здания.

    Системы принудительной конвекции

    Принцип заключается в сборе воздуха в конвекционной камере и нагнетании оттуда в разные помещения дома одним или несколькими вентиляторами канального типа. Расстояние подачи тепла не более 10 м. Используются гибкие вентиляционные каналы или воздуховоды малых диаметров.

    Схема воздушного отопление от печи с принудительной конвекцией

    Как сделать воздушное отопление на основе булерьяна

    Печь булерьян была разработана для канадских лесорубов. Из-за своих уникальных характеристик, она очень быстро распространилась, и сегодня булерьян используют для отопления жилья, производства, гаражей, теплиц и других объектов.

    В основу работы печи положен принцип газогенерации, т.е. «тлеющего» режима горения при дефиците кислорода. Снизу в отверстия печи поступает холодный, а из труб верхней части печи выходит нагретый до 60 — 80 градусов воздух. Режим горения в такой печи полный, т.е. с дожиганием горючих газов в топке с подачей воздуха. Печь очень экономная — одной закладки дров хватает на 6 — 8 часов.

    Воздушное отопление частного дома своими руками от булерьяна устраивается присоединением воздуховодов к патрубкам печи и распространением тепла воздуховодами по всему дому. Воздуховоды могут быть сделаны из гофрированного алюминия или из жести. Воздуховоды транспортируют горячий воздух только от печи, обратной подачи нет, что снижает эффективность отопления.

    На фото печь-булерьян. Производство Канада

    Как сделать воздушное отопление из банок

    Воздушное отопление частного дома своими руками из банок — пример самостоятельного изготовления эффективной отопительной системы из подручных материалов.

    1. Изготовление воздушных потоков

    1. Понадобятся 196 жестяных банок из-под содовой, которые нужно отмыть и сделать отверстия снизу и сверху.
    2. Скрепить банки между собой силиконом, сделав трубу из 14 банок. Всего 14 колонок по 14 банок. Это каналы, по которым будет поступать в дом теплый воздух.

    2. Изготовление ящика для коллектора

    • Для ящика понадобится фанера и доска, клей ПВА, высокотемпературный силикон, минвата для изоляции.
    • Доску нужно обрезать в размер, стыки прибить гвоздями и проклеить.
    • Готовую сухую коробку необходимо утеплить минватой.
    • В верхней стенке нужно сделать 14 отверстий под размер банки. Это места сбора теплого воздуха.

    3. Сборка коллектора

    Сборку коллектора и подготовку его к работе лучше увидеть — весь процесс детально показан на видео в конце.

    Коллектор способен нагревать воздух до 70 — 80° C. Использование такого коллектора может значительно сэкономить расход природного газа и электроэнергии на отопление.

    Примерно так выглядит коллектор из аллюминиевых банок

    Выводы

    Многообразие воздушных систем отопления позволяют выбрать удобную и максимально эффективную схему для каждого конкретного случая. Популярность воздушного отопления в США и ЕС неслучайны — КПД установок такого отопления около 90%, тогда как у популярного в России водяного — не более 60%. Будущее за недорогими и эффективными методами воздушного отопления, поэтому уже сейчас нужно подбирать установки и использовать их для обогрева своих домов.

    Как сделать воздушное отопление частного дома своими руками

    Время чтения: 6 минут Нет времени?

    Отправим материал вам на e-mail

    Поддерживать комфортную температуру в доме, затратив при этом минимальное количество денежных средств – мечта абсолютно любого домовладельца. В рамках данной статьи мы рассмотрим, как выполнить воздушное отопление частного дома своими руками, как устроена подобная система и в чем её преимущества. Также будут освещены некоторые нюансы самостоятельного монтажа и эксплуатации системы воздушного отопления. Давайте приступим!

    Отопление, вентиляция и кондиционирование в одной установке

    Вариант устройства отопления в доме — воздушное отопление

    В систему данного типа включают либо водяной калорифер, либо теплогенератор. Эти устройства отвечают за нагрев воздуха. В помещении теплый воздух распределяется с помощью специального вентилятора, который его направляет в нужные зоны. Самым лучшим способом в организации воздушного отопления помещений являются переносные тепловые пушки. Они достаточно быстро и интенсивно обогревают необходимые участки. В настоящее время очень многие стали применять данный способ в загородных домах и на даче.

    Тепловая пушка способна быстро и эффективно прогреть помещение, но при этом слишком энергозатратна

    Плюсы и минусы воздушного отопления в доме

    К плюсам данного способа обогрева относят:

    • КПД составляет до 93%;
    • нет промежуточных звеньев во время передачи теплого воздуха,типа радиаторов и труб;
    • можно легко объединить отопительную и климатическую системы. Поэтому температура в помещении поддерживается именно такой, какой задали её пользователи;
    • небольшая пассивность системы, с помощью которой можно нагревать необходимые участки до высокой температуры.

    Система воздушного обогрева имеют ряд неоспоримых преимуществ

    Но, несмотря на множество положительных качеств отопления, есть еще и минусы. Их требуется обязательно запомнить тем, кто хочет сделать воздушное отопление частного дома своими руками. К ним относятся:

    • монтаж установки можно произвести только во время строительства помещения. Обязательно нужно разработать и рассчитать все параметры системы до проведения строительных работ;
    • воздушное отопление необходимо постоянно обслуживать;
    • данная система не совершенствуется;
    • расход электричества достаточно большой. Для экономии лучше всего приобрести резервный источник электроснабжения.

    Важно знать! Этот вид обогрева широко известен и применим в странах Европы, а, так как там достаточно холодный климат, 80% домов и коттеджей, расположенных за чертой города, отапливаются именно эти способом.

    Схема и устройство установки

    Ниже представлен составляющие воздушного отопления частного дома своими руками:

    • Печь;
    • Фильтрующие элементы;
    • Труба, которая забирает воздух из комнаты;
    • Вытяжка;
    • Труба, которая подводит свежий воздух;
    • Подача теплого воздуха в комнату;
    • Система, выводящая остывший воздух из дома;
    • Дымоход.

    Состав комплексной системы

    В виде теплового генератора отлично подойдет жидкостный или газовый обогреватель, оснащенный программируемым контроллером. После того, как дом полностью прогреется, сразу же срабатывает автоматика и поддерживает температуру по заданным параметрам.

    Обратите внимание! Обогреватель должен включаться автоматически максимум 4 раза в сутки при условии качественно выполненной теплоизоляции. Такой режим помогает экономить энергоресурсы.

    Компактные теплогенераторы на природном газе

    Воздушное отопление частного дома своими руками: виды схем

    Для того, чтобы обогрев воздушного типа работал максимально эффективно именно в вашем случае, каждый должен знать все имеющиеся виды схем организации. Каждый вид имеет принципиальные отличия и тонкости монтажа.

    Классификация систем

    Воздушное отопление по принципу циркуляции воздуха бывает естественное и принудительное. При естественной циркуляции воздух поднимается к потолку и перемещается по воздуховоду в тот или иной участок дома, который необходимо обогреть. Принудительная циркуляция воздуха выполняется путем использования в установке мощных вентиляторов.

    Принцип действия естественной и принудительной систем

    По типу масштабности отопление бывает локальное и центральное. Локальная система нужна для создания комфортной температуры в конкретном помещении. А централизованная система воздушного отопления для частного дома обеспечивает нагрев и поддержание температуры во всей жилой постройке.

    Состав и схема работы централизованной системы

    По принципу осуществления теплообмена установки подразделяются на приточные, рециркуляционные и с частичной рециркуляцией. Приточные применяются для использования воздуха с улицы, который подается вентилятором к нагревателю.

    При частичной рециркуляции применяется как воздух с улицы, так и теплый воздух из помещений дома. При рециркуляционном принципе воздух постоянно обновляется, остывая в помещениях и вновь нагреваясь в воздухонагревателе или рекуператоре.

    Схема с частичной рециркуляцией воздуха

    По расположению системы бывают подвесные и напольные. С помощью напольной установки воздух не только быстро нагревается, но и по воздуховодам попадает во все помещения, отдавая им тепло. Данную систему к тому же можно дополнить климат-контролем. Это значит, что летом,в жаркое время, температуру можно также и понизить. С помощью такой функции в помещении становится достаточно комфортно.

    Еще по теме:  Английский камин своими руками: пошаговая инструкция

    Пример напольной установки с наружным расположением

    Если выбор покупки остановится на воздушном отоплении дома по канадской методике, то это значит, что в вашем распоряжении будет возможность задавать и контролировать не только температуру воздуха, то также влажность и степень очистки.

    Система, выполненная по канадской методике, позволяет регулировать практически все параметры микроклимата

    Статья по теме:

    Отопление дома электричеством: самый экономный способ. Если рядом не проходит газовая магистраль, то рекомендуется отопление дома электричеством. Самый экономный способ можно подобрать, проанализировав все имеющиеся варианты. Об этом и поговорим.

    Как производится расчет воздушного отопления

    Для того, чтобы правильно сделать расчет отопления и распределить все оборудование, не обойтись без помощи инженеров-проектировщиков, которые имеют в данном деле огромный опыт. Чтобы самостоятельно выполнить всю работу по расчету и подбору оборудования, необходимо придерживаться некоторых правил:

    • рассчитать теплопотери всего дома и каждого помещения по отдельности;
    • выбрать тип и мощность воздухонагревателя, а также вентиляционной установки;
    • рассчитать необходимый воздухообмен исходя из требований СНиП;
    • выполнить аэродинамический расчет системы, чтобы определить потери напора воздуха в воздуховоде и определить диаметр воздушного канала.

    Полезный совет! На каждый 1м. кв. необходимо в среднем 80-100 Вт тепла. Для более точного расчета воспользуйтесь калькулятором ниже.

    Если будут допущены хотя бы малейшие ошибки при расчетах отопления, возникнут некоторые неприятные моменты: шум, сквозняк или же перегрев, а затем поломка оборудования. Стоит несколько раз все проверить, чтобы избежать дискомфорта.

    Самое экономный вариант воздушного отопления загородного дома — это использование солнечных батарей. Данный способ набирает популярность ввиду все большей доступности. Здесь имеет значение количество солнечных дней в году, тогда рассчитывают количество коллекторов, которые поглощают энергию солнца и, в последствии, перерабатывают в тепло. Коллекторы лучше всего поставить на крыше и стенах дома или же на специально построенных конструкциях для данной цели.

    Воздушный солнечный коллектор

    Калькулятор расчета необходимой тепловой мощности для воздушного отопления Помощь в выборе теплогенератора и этапы установки

    Воздуховоды обычно заказывают на специальных предприятиях, выпускающие подобное оборудование. Если есть желание установить кондиционер, то необходимо утеплять подающие воздуховоды. Конденсат при теплоизоляции не появляется. Для того, чтобы установить магистральный воздуховод, рекомендуется выбирать оцинкованную сталь. Ее оклеивают фольгированным самоклеящимся утеплителем с толщиной, около 5мм.

    Сборка и утепление воздуховодов на этапе строительства дома

    Для того, чтобы спрятать воздуховоды, рекомендуется воспользоваться межпотолочным пространством, которое находится за подвесным потолком. Имеется 2 вида воздуховодов: жесткие и гибкие. Их выбирают для определенного типа воздухонагревателя. Алюминиевый скотч применяется для соединения нескольких воздуховодов.

    Рекомендации по установке

    Самый главный момент при выполнении установки — это порядок действий. В первую очередь необходимо установить воздухонагреватель с теплообменной камерой. От него идет разводка и крепление воздухонагревателя. Теплоизоляция каналов должна производиться в обязательном порядке. Через гибкие рукава выполняются отводы. Рукава в свою очередь монтируются в стене.

    Совет! Необходимо воспользоваться консультацией специалиста при выборе хорошей модели теплогенератора для воздушного отопления частного дома, цена которого зависит от его технических параметров. А приборы лучше ставить в специально отведенном для этого помещении.

    Источник тепла — это самая важная деталь. Для того, чтобы его подключить, лучше всего воспользоваться услугами специалистов. Но если есть желание самостоятельно выполнить данную работу, следует очень тщательно прочесть и разобраться в инструкции. Устанавливать конструкцию рекомендуется в отдельном помещении. Отлично подойдет подвал. Дымоход желателен с сэндвич-конструкцией. Сам же теплообменник соединяется с воздуховодом, а вентилятор располагается под камерой сгорания.

    Размещение теплогенератора в отдельном помещении

    Монтаж систем воздушного обогрева – сложный и ответственный процесс, которому предшествует кропотливый расчет и подбор оборудования. При должной теоретической подготовке вполне возможно выполнить работу своими руками. Во всех других случаях обращайтесь к специалистам.

    Воздушное отопление (видео)

    Экономьте время: отборные статьи каждую неделю по почте

    Как сделать воздушное отопление в частном доме

    Наряду с традиционным водяным отоплением с помощью радиаторов в частном строительстве все большее распространение получают системы воздушного обогрева. Особенно актуален обогрев воздухом в частных коттеджах большой площади и этажности или там, где требования к интерьеру помещений повышены. В первом случае традиционные системы теряют эффективность, а во втором не допускается установка батарей. В данном материале мы раскроем тему, каким способом можно устроить воздушное отопление в частном доме своими силами.

    С чего начать?

    Задумку с воздушным обогревом рекомендуется выполнять поэтапно, тщательно проверяя свою работу, потому что цена ошибки слишком велика. Конечно, лучше всего это делать на стадии проектирования жилища, но при желании это можно реализовать и на готовом объекте. Последовательность такая:

    • Выполнение расчетов тепловой мощности, потребной на обогрев дома.
    • Выбор воздушной отопительной системы.
    • Разработка схемы.

    Пройдя эти этапы, вы выйдете на подбор и приобретение оборудования, а после перейдете к монтажным работам, которые сможете выполнить своими руками или с помощью специализированных организаций.

    Совет. По результатам своей работы рекомендуется проконсультироваться со специалистами, занимающимися проектированием подобных систем. Это поможет прояснить многие нюансы, а также проверить свои расчеты.

    Расчет воздушного отопления

    Прежде чем выполнять расчет, следует знать, что воздушное отопление можно совместить с вентиляцией. От этого будет зависеть и ход вычислений, но в любом случае сначала определяются тепловые потери через наружные стены, окна, кровлю и полы для каждого помещения. Для этого используется формула, приведенная для стены:

    Qстены = 1/Rстены х (tв – tн) х Sстены, где:

    • Rстены – сопротивление теплопередаче, (м2 ºС / Вт);
    • Sстены – площадь стены в пределах рассматриваемого помещения, м2;
    • tв и tн – соответственно, температура внутреннего и наружного воздуха.

    Эта же формула применяется и для вычисления теплопотерь окон и прочих ограждающих конструкций. Зная материалы, из которых построены или будут строиться эти конструкции, просчитывается сопротивление теплопередаче R для каждой из них:

    R = δ / λ, здесь:

    • δ – толщина конструкции в метрах;
    • λ – коэффициент теплопроводности материала, Вт/(м · ºС). Данная величина – справочная, ее нетрудно найти в технической литературе.

    Полученные значения для всех строительных конструкций, ограждающих помещение от внешней среды, складываются и получаем величину тепловой мощности отопительной системы для компенсации потерь сквозь эти конструкции. Если надо произвести расчет воздушного отопления, совмещенного с системой вентиляции, то к полученной величине прибавляется тепловая энергия, затрачиваемая на прогрев приточного воздуха. Ее рассчитывают по формуле:

    Qвент = cm (tв – tн), где:

    • Qвент – энергия, уходящая на подогрев приточного воздуха, Вт;
    • m – масса приточного воздуха, кг;
    • tв и tн – температура внутреннего и наружного воздуха;
    • с – удельная теплоемкость воздушной смеси, равна 0.28 Вт / (кг ºС).

    Чтобы выполнить дальнейший расчет системы воздушного отопления, надо узнать массу воздушной смеси m (кг). Для этого сначала определяется ее количество в м3, после чего умножается на плотность, ее значения при разных температурах приведены в технических справочниках. Количество приточного воздуха для жилых комнат принимается по их объему, что соответствует кратности обмена 1 раз в час.

    Системы воздушного отопления

    Любое воздушное отопление частного дома, сделанное своими руками, можно условно разделить на местное и централизованное. К первому виду относятся все аппараты, подогревающие воздушную среду в пределах одной комнаты. Это электрические тепловентиляторы, сплит – системы, местные приточные установки и прочие подобные устройства. Централизованные системы характеризуются наличием одного источника тепла, — котла. Производимая им энергия передается теплоносителю и распределяется по комнатам различными способами (с помощью воздуховодов или труб с теплоносителем).

    По способу нагрева система воздушного отопления частного дома может быть нескольких видов:

    • с полной рециркуляцией;
    • с частичной рециркуляцией;
    • прямоточная;
    • прямоточная с рекуперацией тепла.

    Принцип, по которому работает схема рециркуляционного отопления, заключается в том, чтобы пропускать через электрический или другой нагреватель воздушную среду помещения без добавления свежего воздуха извне. Примером такого нагревателя может служить та же сплит – система, тепловентилятор или фанкойл централизованной установки.

    Примечание. Исключением являются кондиционеры и фанкойлы с функцией подмешивания приточного воздуха.

    Если хозяин жилища хочет использовать отопление с полной рециркуляцией, то о вентиляции в здании придется побеспокоиться отдельно. Обычно в такой ситуации применяется приточно-вытяжная вентиляция с естественным побуждением. Частичная же рециркуляция позволяет объединить эти две системы – отопления вентиляции – в одну. При этом устройства, подогревающие воздушные массы внутри, захватывают часть воздуха с улицы, очищают его, нагревают и смешивают с рециркуляционным. Тогда о дополнительном притоке беспокоиться не нужно, надо только обеспечить дополнительную подачу тепловой энергии на подогрев наружного воздуха, происходящий в воздушных системах отопления.

    При прямоточной схеме необходимое количество воздушной смеси извне нагревается в теплообменнике вентиляционной установки и подается внутрь, при этом вытяжная система просто выбрасывает отработанный воздух наружу. Температура притока рассчитывается таким образом, чтобы поступающей с ним тепловой энергии хватало на компенсацию потерь через наружные ограждения. Например, если в комнате требуется температура 20 ºС, то прямоточная система отопления нагреет приток до 25—30 ºС, чтобы компенсировать теплопотери.

    Примером прямоточных систем могут служить местные приточные агрегаты, встраиваемые в стены или котлы воздушного отопления, тепло от которых расходится по дому с помощью воздуховодов. Учитывая, что прямоток – не самое экономичное решение, то для отбора теплоты у вытяжного воздуха стали использовать теплообменники – рекуператоры, в них происходит передача энергии от вытяжного потока приточному, в результате чего на подогрев последнего затрачивается на 50—60% меньше теплоты.

    Воздушные тепловые насосы для отопления

    В последние годы стало актуальным использование тепловых насосов в качестве источников тепла вместо котельных установок. Это касается установок, извлекающих тепловую энергию из окружающей воздушной среды, чья стоимость становится все более доступной.

    Для справки. Существуют геотермальные тепловые насосы, использующие энергию земли, но их стоимость в наше время нельзя назвать доступной.

    Принцип, по которому осуществляется отопление дома воздушным насосом, весьма схож с работой сплит – системы на обогрев. На самом деле воздух, чья температура выше абсолютного нуля, содержит в себе тепловую энергию, поэтому данный аппарат отбирает ее, охлаждая воздушные массы на улице еще сильнее. Полученное тепло передается внутреннему воздуху и распределяется по жилищу. Нельзя не отметить, что данный метод – наиболее эффективный среди всех существующих. Затраты электроэнергии, идущие на работу вентиляторов и компрессора, составляют только третью часть от количества тепла, извлекаемого из воздушной среды. Поэтому тепловой насос для отопления коттеджа – самое лучшее решение, хотя и самое дорогостоящее.

    Заключение

    После того как выбран тип системы, понадобится схема воздушного отопления вашего дома. Ее лучше разрабатывать с помощью специалистов, поскольку понадобится оптимально проложить трубопроводы и воздуховоды, а также правильно подобрать оборудование, имеющее немалую стоимость.

    Воздушное отопление частного дома своими руками. Особенности, проектирование, установка

    Еще на этапе строительства и обустройства своего дома важно продумать оптимально подходящий для него вариант системы обогрева. Сегодня владельцы частных домов, как правило, стоят перед выбором между водяным и электрическим отоплением, что в первом случае очень сложно для монтажа, а во втором крайне затратно при эксплуатации.

    Поэтому сейчас все большую популярность приобретают дешевые и простые системы воздушного отопления, которые могут быть установлены собственноручно владельцем любого частного здания.

    Воздушное отопление – что это?

    При использовании практически любой конструкций обогрева жилища последним элементом передающим тепло от теплогенератора ко всем объектам в комнате, в том числе человеку является воздух, который был нагрет выступающими в роли посредников радиаторами, трубами, теплыми полами и прочими агрегатами.

    Чаще всего, в этих посредниках и кроются все проблемы, неудобства и львиная доля потерь энергии. Исключить это слабое звено, можно используя обогрев воздухом, благодаря чему тепловая энергия передается напрямую в пространство обогреваемого помещения, потому что терморегуляция происходит за счет нагнетания прогретого воздуха в комнату.

    В такую систему входят следующие компоненты:

    • Сеть воздухоотводящих каналов, позволяет для обогрева нагнетать теплый воздух в комнаты во всем доме.
    • Водяной калорифер или теплогенератор для подогрева воздуха.
    • Распределяющие головки вентилятора, для управления движением воздушных потоков по дому.

    Принцип работы

    Основной составляющей теплогенератора является камера сгорания, горелка и калорифер. Холодный воздух подается в теплообменную камеру нижним вентилятором. При сгорании топлива генерируется тепловая энергия, нагревающая теплообменник и циркулирующий сквозь него воздух, который потом идет вверх по воздуховодам, распределяясь по комнатам здания.

    В соответствии с конкретным типом агрегата, теплогенераторы могут функционировать на магистральном и сжиженном газе в баллонах, или дизеле. Горелки отличаются неприхотливостью и работают при сжигании любого топлива. Кроме того их можно менять на новые устройства даже в стандартных нагревателях.

    Правда, совместно с ними устанавливается и вся подводящая конструкция. Отработанные газы удаляются из системы посредством стального дымохода.

    Теплоноситель в виде теплого воздуха транспортируется по специальным воздуховодам, которые могут иметь как круглое, так и квадратное сечение. Первый вариант выигрывает по аэродинамическим характеристикам и обеспечивает более свободное движение теплоносителя по трубе диаметром от 10 до 30 см.

    Второй более прост при монтаже и легко размещаем за счет коробов квадратной формы 10х15 или 32х40 см.

    Достоинства и недостатки воздушного отопления

    При обустройстве такого отопления в отдельном доме есть свои преимущества и недостатки. Его плюсами являются такие особенности как:

    • высокий КПД, в некоторых случаях превышающий 90%;
    • необремененность большим количеством сложных, дорогих и тяжелых деталей типа радиаторов и стальных труб;
    • можно настроить для каждой комнаты оптимальные условия микроклимата;
    • почти мгновенный отклик на регулировании температурного режима;
    • благодаря тому, что вентиляторы совместимы даже с печами на твердом топливе, можно осуществлять обогрев абсолютно всех помещений дома без ограничений;
    • система фильтров на пути циркулирующего воздуха, очищает его от аллергенов, пыли и прочих частиц;
    • встроенный в конструкцию увлажняющий фильтр;
    • в летний период при принудительной циркуляции воздуха и выключенном теплогенераторе работает как мощная система охлаждения;

    Такая конструкция отопления не претендует на совершенство, так как в ней есть и недостатки:

    • этот способ отопления должен быть предусмотрен конструкцией дома еще при его возведении;
    • ее монтаж относительно сложен;
    • нуждается в регулярном техобслуживании;
    • плохо поддается модернизации;
    • такой способ отопления заставляет заботиться о чистоте фильтров и регулировать насыщенность атмосферы влагой;
    • нуждается в запасном источнике электроэнергии для эффективной работы во время перебоев с ее подачей от основной сети.

    Виды воздушного отопления

    Для того чтобы сконструировать систему воздушного отопления в собственном частном доме необходимо выбрать между двумя способами ее монтажа – двумя схемами организации циркуляции воздуха: принудительной и гравитационной.

    1. Первая требует установки в конструкцию вентилятора, который бы принуждал разогретый теплогенератором газ под давлением циркулировать в воздуховодах. Его устанавливают под нагревателем независимо от типа системы. Воздух, засасываемый вентилятором, проходит предварительную очистку от пыли, грязи и микробов. Обратно он возвращается сквозь решетки вентиляции или обратные воздуховоды.
    2. Вторая схема, функционирующая под действием гравитации с естественным движением воздушных масс, работает по принципу изменяющейся плотности воздуха. Ее главным плюсом является независимость от электроснабжения, ведь ней нет вентилятора работающего от электроэнергии. Но такая система не очень устойчива и движение теплого воздуха может быть затруднено обычным сквозняком. В такой схеме нагрев одного и того же помещения не равномерен так теплые потоки без контроля всегда стремятся к потолку а холодные к полу.

    Особенности прямоточной системы обогрева

    Конструкции, использующие прямоток наиболее популярны при самостоятельной организации обогрева в собственном доме. Принцип их действия прост – вентилятор гонит воздушный поток сквозь калорифер и дальше по воздуховодам во все помещения.

    Рециркуляционная система обогрева. Нюансы

    Эта конструкция отличается повышенной экономичностью. Работает она следующим образом – воздух, подогретый калорифером, расходится по вентиляционным каналам во все комнаты дома.

    Там он отдает свое тепло пространству помещения и объектам в нем, а сам охлаждается, компенсируя потери тепла, и движется в обратном направлении к источнику энергии, что бы снова нагреться и повторить цикл своего движения.

    Как сделать воздушное отопление в частном доме своими руками Проектирование и расчет системы воздушного отопления

    Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

    Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

    • интенсивность нагнетания подогреваемого воздуха;
    • оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
    • сечение воздуховодов;
    • аэродинамические особенности;
    • объем потерь тепла на поверхностях помещений.

    Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

    Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

    Системы воздушного отопления

    Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

    По циркуляции воздуха они бывают:

    • с естественным течением воздушных масс;
    • с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

    По размерам и масштабу:

    • локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
    • центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

    По схеме реализации теплообмена:

    • приточные, которые втягивают в помещение и обогревают уличный воздух;
    • рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
    • с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

    По расположению в помещении:

    • подвесные;
    • напольные агрегаты.
    • Выбор теплогенератора.

    Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

    Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

    Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

    Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

    Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

    Воздушные тепловые насосы для отопления

    Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

    Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

    Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

    Оборудование для монтажа

    Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

    Инструкция по монтажу

    Монтаж системы отопления выполняется в строгой последовательности:

    • Установка котла и теплообменной камеры.
    • Монтаж вентилятора.
    • Монтаж и разведение воздуховодов в отапливаемые помещения.
    • Утепление и изоляция напорных и заборных каналов.
    • Вывод на улицу через специальное отверстие в стене дома рукава для забора воздуха.

    Первым делом устанавливается основной элемент конструкции – котел. Его монтируют в подвале или специальном чуланном помещении. Несмотря на то что такую простую систему отопления можно собрать абсолютно самостоятельно, подключать же ее к магистральному газоснабжению могут только профессионалы.

    Процедура разведения воздуховодов по помещениям начинается с подключения к магистрали подающего короба гибких воздуховодов. Чаще они имеют круглое сечение. Затем устанавливается труба, выполняющая функцию обратной тяги. Ее диаметр больше, а разветвленность меньше чем на подачу.

    Советы экспертов

    • Для фиксации и стыковки разводки трубопровода оптимально зарекомендовал себя алюминиевый скотч с армированным покрытием.
    • Прикреплять трубу к потолочным перекрытиям лучше всего с помощью хомутов.
    • Воздуховоды, предназначенные для подачи прогретого воздуха необходимо располагать максимально низко возле пола, иначе он останется относительно холодным.
    • При наличии в доме кондиционера, необходимо утеплять все конструкции из труб, чтобы на них не оседали пары, образующие конденсат влаги.
    • При применении заборных рукавов с множеством колен, изгибов и неодинаковым сечением труб рекомендуется использовать дополнительные заслонки.
    • Установка дополнительных фильтров для очистки воздуха увеличивает затраты на всю систему.

    Как сделать воздушное отопление частного дома

    Существует несколько систем отопления помещений в частном домостроении. Воздушное отопление дома приобретает всю большую популярность, отодвигая в сторону такие традиционные способы, как водяное отопление котлами на твёрдом и жидком топливе.

    Особенно актуально воздушное отопление загородных домов. Организовать его может почти любой собственник частного домовладения.

    Что представляет собой воздушное отопление?

    В основу воздушного отопления заложена система терморегуляции и распределения потоков, нагретых и охлаждённых воздушных масс в помещениях дома.

    Нагретый воздух поступает в специальные воздуховоды (трубы), проложенные в комнатах здания. Разветвлённая система труб обеспечивает теплопередачу во внутреннее пространство помещений.

    Источником нагрева воздуха является тепловой генератор или водяной котёл. Проходящий через зону нагрева, воздушный поток уносит тепло по своим каналам и отдаёт его внутри дома.

    Принудительное движение прогретых масс обеспечивают специальные вентиляторы.

    Принципиальная конструкция воздушного отопления

    Систему воздушного отопления дома можно представить, как комплекс отопительного оборудования, состоящего из следующих элементов:

    Тепловой узел воздушного отопления

    Тепловой узел для воздушного обогрева домовладения представляет собой воздухонагреватель, соединённый с сетью воздуховодов. Также существуют компактные модели для автономного обогрева комнат в доме.

    Воздуховоды

    Теплопроводы устанавливают по всему дому. Воздушные каналы по своему сечению бывают коробчатого и трубного вида. Высота установки каналов должна быть определена с учётом свойств нагретого теплоносителя.

    Согласно закону физики, прогретая воздушная масса вытесняется более тяжёлым холодным воздухом вверх. Следовательно, высоко расположенные воздуховоды могут не давать проникать прогретому воздуху в нижние помещения. Нагретая воздушная масса, не достигнув пола, будет уходить под потолок.

    Чтобы этого не происходило, в окнах воздуховодов устанавливают поворотные жалюзи, которые меняют направление исходящих потоков горячего воздуха.

    Вентилятор

    Вентилятор, встроенный в систему воздуховодов, обеспечивает принудительную доставку теплоносителя непосредственно в помещения дома.

    Плюсы и минусы воздушного отопления

    Система воздушного отопления частного дома имеет свои преимущества и недостатки. Это связано с исходными условиями: конструкцией здания, климатической обстановкой месторасположения жилища, доступностью определённого вида топлива или наличием сети электроснабжения.

    Помимо этого, играет роль экономический фактор и целесообразность применения определённой системы отопления.

    Плюсы

    К положительным свойствам относят:

    • быстрый прогрев внутреннего пространства дома;
    • вентиляторы в летний сезон могут способствовать понижению температуры внутри здания;
    • отсутствие громоздких радиаторов и трубопроводов на стенах помещений;
    • возможность встраивания в окна воздуховодов фильтров, очищающих воздух.

    Минусы

    • установка нагревателя (котла или газогенератора) и его подключение к системе питания может сопровождаться некоторыми сложностями;
    • воздушный обогрев требует особой точности предварительных расчётов и проектирования системы обогрева помещений дома;
    • монтаж оборудования исключает участие непрофессионалов в этой области;
    • во время аварийного отключения электроснабжения нужно предусмотреть альтернативный источник тепла.

    Виды систем воздушного отопления

    Системы воздушного отопления по способу доставки теплоносителя разделяют на два вида – естественный и принудительный.

    Естественный

    Нагретый воздух движется по каналам, постепенно заполняя собой пространство помещений. Двигаться прогретым массам помогает эффект изменения плотности воздуха.

    Такой способ называют ещё гравитационным. Естественная вентиляция каналов малоэффективна и медленно поднимает температуру внутри комнат

    Принудительный

    Принуждают двигаться теплоноситель по воздуховодам вентиляторы, встроенные в каналы. Это может быть один или несколько приборов. Управление ими осуществляют с помощью пульта в ручном или автоматизированном режиме.

    Вентиляторы могут включаться с помощью электронного блока. Блок подсоединён к температурным датчикам, которые установлены в помещениях дома.

    Назад охлаждённый воздух возвращается через обратный воздуховод и вентиляционные решётки.

    Виды циркуляции воздуха

    По типу циркуляции воздушных масс внутри теплопроводов воздушного отопления дома, различают два вида устройства отопления – прямоточный и рециркуляционный.

    Прямоточное воздушное отопление

    Принцип прямоточной доставки нагретого воздуха зачастую используется в самадельной конструкции. Воздух, нагнетаемый вентилятором, проходит через нагреватель. Прогретые массы воздуха заходят в теплопроводы и проникают внутрь помещений. Обратно охлаждённая масса теплоносителя покидает дом через шахту в атмосферу.

    Уходя наружу, отработанный теплоноситель уносит с собой аллергены и вредоносные микроорганизмы. С экономической точки зрения данный метод обогрева требует больших затрат на питание газогенератора или электронагревателя, поскольку отработанный теплоноситель забирает с собой в атмосферу существенное количество тепла.

    Рециркуляционная система обогрева

    Данная система рассчитана на повторное использование теплоносителя. Охлаждённый воздух не уходит в атмосферу, а отправляется на повторный нагрев, по пути собирая излишние тёплые массы. Процесс всё время повторяется, частично пополняясь наружным воздухом.

    В отличие от прямоточного метода рециркуляция, обеспечивает более быстрый прогрев помещений в доме. Затраты на топливо существенно сокращаются. Рециркуляционная система не нуждается в принудительной вентиляции.

    К недостаткам следует отнести то, что воздух не обновляется полностью и есть риски образования скоплений вредных микроорганизмов и веществ.

    Проектирование и расчёт воздушного отопления

    Даже если хозяин решил устроить воздушное отопление в собственном доме самостоятельно, всё равно нужно произвести точный расчёт системы обогрева и составить проект. Следует заметить, что если домовладение имеет внушительные размеры, то это дело нужно доверить специалистам.

    Редко кто может произвести проектирование и расчёт системы воздушного отопления самостоятельно – следует обратиться в специальную фирму, занимающуюся подобными работами.

    Сервисная служба выполнит следующие расчёты:

    1. Определит скорость движения нагретого воздушного потока.
    2. Подсчитает оптимальную мощность теплогенератора.
    3. Определит тип воздухонагревателя и уточнит конкретную модель агрегата.
    4. Выполнит технико-экономическое обоснование использования твёрдого топлива, газа или электроэнергии.
    5. Сделает расчёт площади поперечного сечения и конфигурации (короб или труба) воздуховодов.
    6. Выполнит проектирование воздушной системы с подробными схемами монтажа оборудования.

    Как правило, такие организации занимаются монтажом воздуховодов и установкой оборудования. Конечно, это дополнительные затраты, но фирма по окончании монтажных работ возьмёт на себя сервисное обслуживание системы отопления и предоставит свои гарантии.

    Выбор воздухонагревателя

    От выбора теплогенератора во многом зависят затраты на устройство воздушного отопления дома. Установки для обогрева помещений в доме делятся на два вида:

    Стационарные теплогенераторы

    Воздухонагреватели стационарного типа представляют собой габаритные агрегаты напольного расположения. Для их установки часто выделяют отдельное помещение. Самые распространённые модели работают на природном газе. Если централизованное газоснабжение отсутствует в месте расположения дома, то применяют теплогенераторы на твёрдом топливе.

    Стационарные тепловые установки имеют замкнутую камеру сгорания и отдельную трубу дымоудаления, их используют для отопления больших площадей.

    Автономные

    К автономным воздухонагревателям относятся тепловые электровентиляторы. Они представлены в подвесном и напольном исполнении.

    Подвесные калориферы помещают на стенах под потолком. Модернизированные устройства управляются с помощью пульта – можно устанавливать температуру обогрева помещения, время работы, а также поворачивать жалюзи в нужную сторону. Установки обогревают отдельные помещения. По такому же принципу работают напольные калориферы.

    Состав оборудования воздушного отопления дома

    Частное загородное домовладение выгодно оснащать системой воздушного отопления. В состав оборудования входят следующие компоненты:

    1. Теплогенератор;
    2. Дымоходная труба;
    3. Воздуховоды;
    4. Вентиляторы;
    5. Трубопроводы для подсоса наружного воздуха;
    6. Крепёж воздуховодов на стенах дома.

    Необходимые инструменты для монтажа воздушного отопления частного дома

    Для успешной установки системы воздушного отопления дома, потребуется:

    • перфоратор-дрель;
    • ручной инструмент (молоток, пассатижи и прочее);
    • набор гаечных головок;
    • угловая машинка с пильным диском.

    Советы по установке воздушного отопления дома

    Устройство воздушного отопления в собственном доме состоит из нескольких этапов:

    1. Проектирование и расчёт оборудования воздушного отопления дома.
    2. Составление сметы.
    3. Закупка необходимого оборудования и материалов.
    4. Установка теплогенератора и его испытание.
    5. Устройство дымовой трубы.
    6. Монтаж вентилятора.
    7. Навеска воздуховодов на стенах помещений дома.
    8. Устройство дополнительного забора наружного воздуха.
    9. Проверка герметичности стыков секций воздуховодов.
    10. Окончательное испытание системы и доработка обнаруженных дефектов.

    Печь Бутакова

    Печь Бутакова тоже можно считать системой воздушного отопления помещений. Это своеобразный отопительный котёл, который использует принцип рециркуляции нагретых масс воздуха. Агрегат используется для автономного обогрева помещения.

    Печи Бутакова имеют в своих корпусах входные отверстия и выходные патрубки. Воздух поступает в камеру сгорания твёрдого топлива, и в нагретом состоянии покидает печь через верхние отводы.

    Компактные напольные термофоры изготавливают в4 модификациях, каждая из которых предназначена для обогрева определённого объёма помещения. Печи Бутакова можно смело относить к системе воздушного отопления – такие приборы удобно использовать на дачах в зимний период года.

    Газогенераторные агрегаты Бутакова из-за своей топливной всеядности (уголь, брикеты, торф, дрова, опилки, прессованные бумажные отходы и прочее) и компактного исполнения приобрели огромную популярность в местах, где отсутствует централизованное газо и электроснабжение.

    Заключение

    Правильно установленное воздушное отопление частного дома, загородной дачи или собственных мастерских даст ощутимую экономию затрат на обогрев помещений. Одно из главных преимуществ системы воздушного отопления заключается в использовании безопасного теплоносителя – воздуха.

    0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Популярные
    Новые Старые
    Межтекстовые Отзывы
    Посмотреть все комментарии
    0
    Оставьте комментарий! Напишите, что думаете по поводу статьи.x
